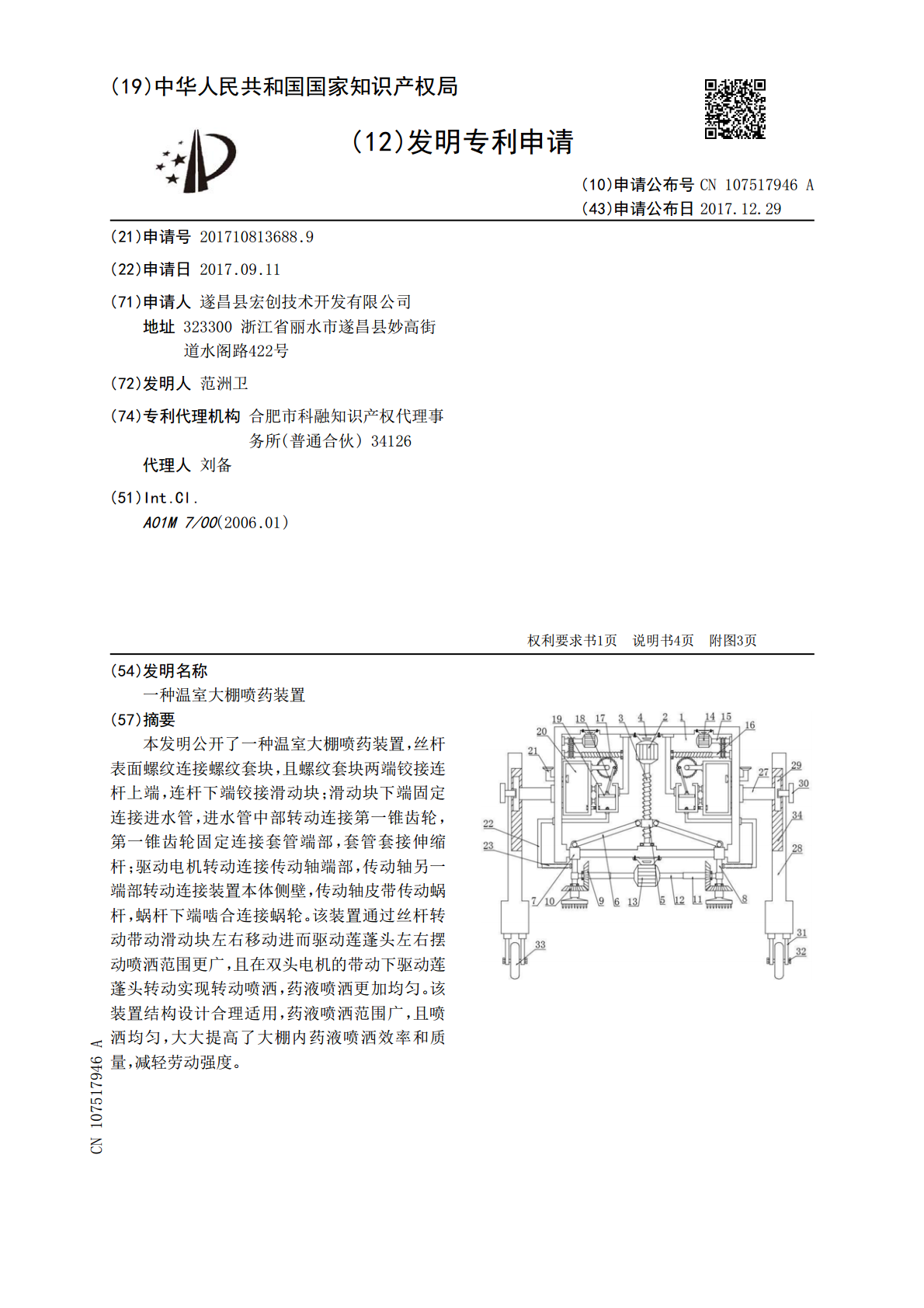

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107517946A(43)申请公布日2017.12.29(21)申请号201710813688.9(22)申请日2017.09.11(71)申请人遂昌县宏创技术开发有限公司地址323300浙江省丽水市遂昌县妙高街道水阁路422号(72)发明人范洲卫(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人刘备(51)Int.Cl.A01M7/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种温室大棚喷药装置(57)摘要本发明公开了一种温室大棚喷药装置，丝杆表面螺纹连接螺纹套块，且螺纹套块两端铰接连杆上端，连杆下端铰接滑动块；滑动块下端固定连接进水管，进水管中部转动连接第一锥齿轮，第一锥齿轮固定连接套管端部，套管套接伸缩杆；驱动电机转动连接传动轴端部，传动轴另一端部转动连接装置本体侧壁，传动轴皮带传动蜗杆，蜗杆下端啮合连接蜗轮。该装置通过丝杆转动带动滑动块左右移动进而驱动莲蓬头左右摆动喷洒范围更广，且在双头电机的带动下驱动莲蓬头转动实现转动喷洒，药液喷洒更加均匀。该装置结构设计合理适用，药液喷洒范围广，且喷洒均匀，大大提高了大棚内药液喷洒效率和质量，减轻劳动强度。CN107517946ACN107517946A权利要求书1/1页1.一种温室大棚喷药装置，包括装置本体（1）；所述装置本体（1）主要是由丝杆（3）、螺纹套块（4）、莲蓬头（24）、第一锥齿轮（9）和伸缩杆（12）构成，其特征在于，所述装置本体（1）中部上端设置正反转电机（2），正反转电机（2）下端转动连接丝杆（3）上端，丝杆（3）下端轴承转动连接装置本体（1）底部，丝杆（3）表面螺纹连接螺纹套块（5），且螺纹套块（5）两端铰接连杆（6）上端，连杆（6）下端铰接滑动块（7），滑动块（7）滑动连接装置本体（1）下端；所述滑动块（7）下端固定连接进水管（8），进水管（8）下端转动连接莲蓬头（24）；所述进水管（8）中部转动连接第一锥齿轮（9），第一锥齿轮（9）固定连接套管（11）端部，且第一锥齿轮（9）下端啮合连接第二锥齿轮（10），第二锥齿轮（10）固定连接莲蓬头（24）上端，套管（11）套接伸缩杆（12），伸缩杆（12）转动连接双头电机（13），双头电机（13）上端固定连接装置本体（1）底部；所述装置本体（1）左右两端上部均固定连接驱动电机（14），驱动电机（14）转动连接传动轴（15）端部，传动轴（15）另一端部转动连接装置本体（1）侧壁，传动轴（15）皮带传动蜗杆（16），且蜗杆（16）转动连接装置本体（1），蜗杆（16）下端啮合连接蜗轮（17），蜗轮（17）转动连接固定杆，固定杆固定连接储药箱（20），储药箱（20）固定连接装置本体（1）侧壁；所述储液箱（20）下端侧壁设置单向阀（26），且单向阀（26）连通注液桶（25）下部，注液桶（25）固定连接储液箱（20），注液桶（25）上端密封滑动连接活塞板（19），活塞板（19）上端铰接推动杆（18）下部，推动杆（18）上部铰接蜗轮（17）边缘；所述注液桶（25）底部下端固定连接导液管（22），导液管（22）上端固定连接另一单向阀（26），且导液管（22）下端固定连接波纹管（23），波纹管（23）另一端部固定连接进水管（8）；所述装置本体（1）外部侧壁固定连接横向支杆（27），横向支杆（27）端部固定连接活动板（29），活动板（29）滑动连接导槽（34），且导槽（34）固定连接支撑柱（28）；所述支撑柱（28）下端固定连接竖向支杆（31），竖向支杆（31）螺纹连接转销（32），且转销（32）转动连接移动滚轮（33）。2.根据权利要求1所述的一种温室大棚喷药装置，其特征在于，所述伸缩杆（12）表面设置凸台。3.根据权利要求1所述的一种温室大棚喷药装置，其特征在于，所述套管（11）内表面设置凹槽。4.根据权利要求1所述的一种温室大棚喷药装置，其特征在于，所述支撑柱（28）表面设置多个销孔（35），销孔（35）内插接固定销（30）。5.根据权利要求1所述的一种温室大棚喷药装置，其特征在于，所述活动板（29）表面设置插孔。6.根据权利要求1所述的一种温室大棚喷药装置，其特征在于，所述正反转电机（2）上端固定连接电机基座（4），电机基座（4）螺栓固定连接装置本体（1）。7.根据权利要求1所述的一种温室大棚喷药装置，其特征在于，所述储药箱（20）侧壁固定连接进药口（21）。2CN107517946A说明书1/4页一种温室大棚喷药装置技术领域[0001]本发明涉及一种农业设备，具体是一种温室大棚喷药装置。背景技术[0002]喷雾机是将液体分散称为雾状的一种机器，是施药机械的一种，分农用、医用和其它用途如工业用，农
