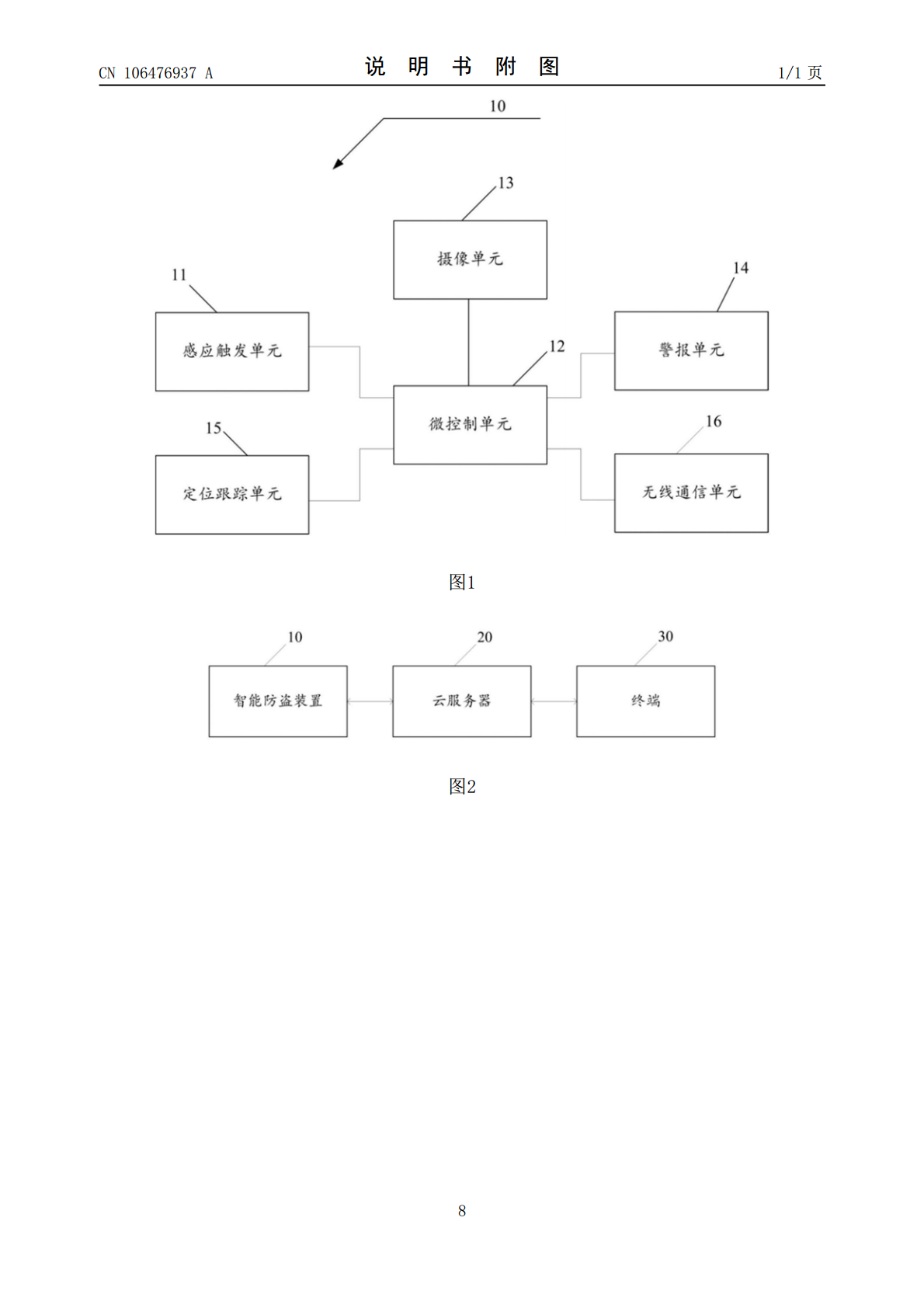

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106476937A(43)申请公布日2017.03.08(21)申请号201611021523.X(22)申请日2016.11.17(71)申请人广州大学地址510006广东省广州市大学城外环西路230号(72)发明人刘长红黄展鹏梁炽波陈海荣卢泽亮秦剑(74)专利代理机构广州三环专利代理有限公司44202代理人郝传鑫(51)Int.Cl.B62H5/20(2006.01)B60R25/30(2013.01)B60R25/33(2013.01)权利要求书1页说明书5页附图1页(54)发明名称一种用于自行车的智能防盗装置及系统(57)摘要本发明公开了一种用于自行车的智能防盗装置，其特征在于，包括：感应触发单元、微控制单元、摄像单元、警报单元、定位跟踪单元及无线通信单元。当自行车处于锁定状态时，根据检测到的实时运动信息确定所述自行车处于疑似被盗状态，则控制摄像单元采集实时图像，并将实时图像发送给云服务器；接收云服务器返回用于指示自行车处于被盗状态的第二信号，则控制警报单元发出蜂鸣声，并启动定位跟踪单元实时获取自行车的当前位置信息，通过云服务器发送给所述终端，以使用户追踪寻回自行车。本发明还提供一种用于自行车的智能防盗系统。采用本发明实施例能够大大降低误报率，并增加自行车被盗后被寻回的可能性。CN106476937ACN106476937A权利要求书1/1页1.一种用于自行车的智能防盗装置，其特征在于，包括：感应触发单元、微控制单元、摄像单元、警报单元、定位跟踪单元及无线通信单元；所述感应触发单元、摄像单元、警报单元、定位跟踪单元及无线通信单元均与所述微控制单元连接；其中：所述感应触发单元，用于当自行车处于锁定状态时，实时检测所述自行车的运动信息，并根据实时运动信息判断所述自行车是否处于疑似被盗状态；以及当确定所述自行车处于疑似被盗状态时，发送第一信号给所述微控制单元；所述微控制单元，用于根据接收到的所述第一信号，开启所述摄像单元进行实时图像采集，并通过所述无线通信单元发送包含实时图像的数据包给云服务器；所述微控制单元，还用于根据所述云服务器返回的用于指示所述自行车处于被盗状态的第二信号，开启所述警报单元发出蜂鸣声，并启动所述定位跟踪单元实时获取所述自行车的当前位置信息，以及通过所述无线通信单元将所述当前位置信息发送给所述云服务器。2.如权利要求1所述的用于自行车的智能防盗装置，其特征在于，所述感应触发单元至少包含加速度振动传感器和陀螺仪传感器。3.如权利要求1所述的用于自行车的智能防盗装置，其特征在于，所述定位跟踪单元至少包含GSM基站定位装置和GPS定位装置的其中一种或组合。4.一种用于自行车的智能防盗系统，其特征在于，包括：如权利要求1～3任一项所述的用于自行车的智能防盗装置、终端及云服务器；所述智能防盗装置与终端均与所述云服务器建立连接；所述智能防盗装置固定于所述自行车上；其中：所述云服务器，用于接收所述智能防盗装置发送的包含实时图像的数据包后，将所述数据包推送给所述终端；所述终端，用于下载所述数据包，并解析出所述实时图像以供用户查看；及根据接收到的第一用户输入确定所述自行车处于被盗状态后，发送第二信号给所述云服务器；所述云服务器，还用于将接收到的所述第二信号推送给所述智能防盗装置；及接收所述智能防盗装置发送的所述自行车的当前位置信息，并将所述当前位置信息推送给所述终端；所述终端，还用于下载所述当前位置信息，并将所述当前位置信息导入电子地图进行显示，以使用户通过所述电子地图追踪寻回所述自行车。5.如权利要求4所述的用于自行车的智能防盗系统，其特征在于，所述智能防盗装置包括电子锁；所述终端还用于接收第二用户输入，发送用于指示开启所述自行车的第三信号给所述云服务器；所述云服务器还用于将接收到的所述第三信号推送给所述智能防盗装置；所述智能防盗装置还用于根据所述第三信号控制所述电子锁的开启；所述终端还用于接收第三用户输入，发送用于指示关闭所述自行车的第四信号给所述云服务器；所述云服务器还用于将接收到的所述第四信号推送给所述智能防盗装置；所述智能防盗装置还用于根据所述第四信号控制所述电子锁的关闭。2CN106476937A说明书1/5页一种用于自行车的智能防盗装置及系统技术领域[0001]本发明涉及自行车防盗技术领域，尤其涉及一种用于自行车的智能防盗装置及系统。背景技术[0002]随着全球环境恶化，绿色环保越来越受到大家的青睐。公共交通中的城市绿色环保自行车正在快速发展中，但是，由于自行车轻巧，即便给自行车安装车锁，还是会出现被盗的情况。目前，出现了应用警报器的自行车，通过安装在自行车上的振动感应传感器反馈的相关数据检测自行车是否处于被盗状态，如果是，则启动
