一种新型金属中空板.pdf

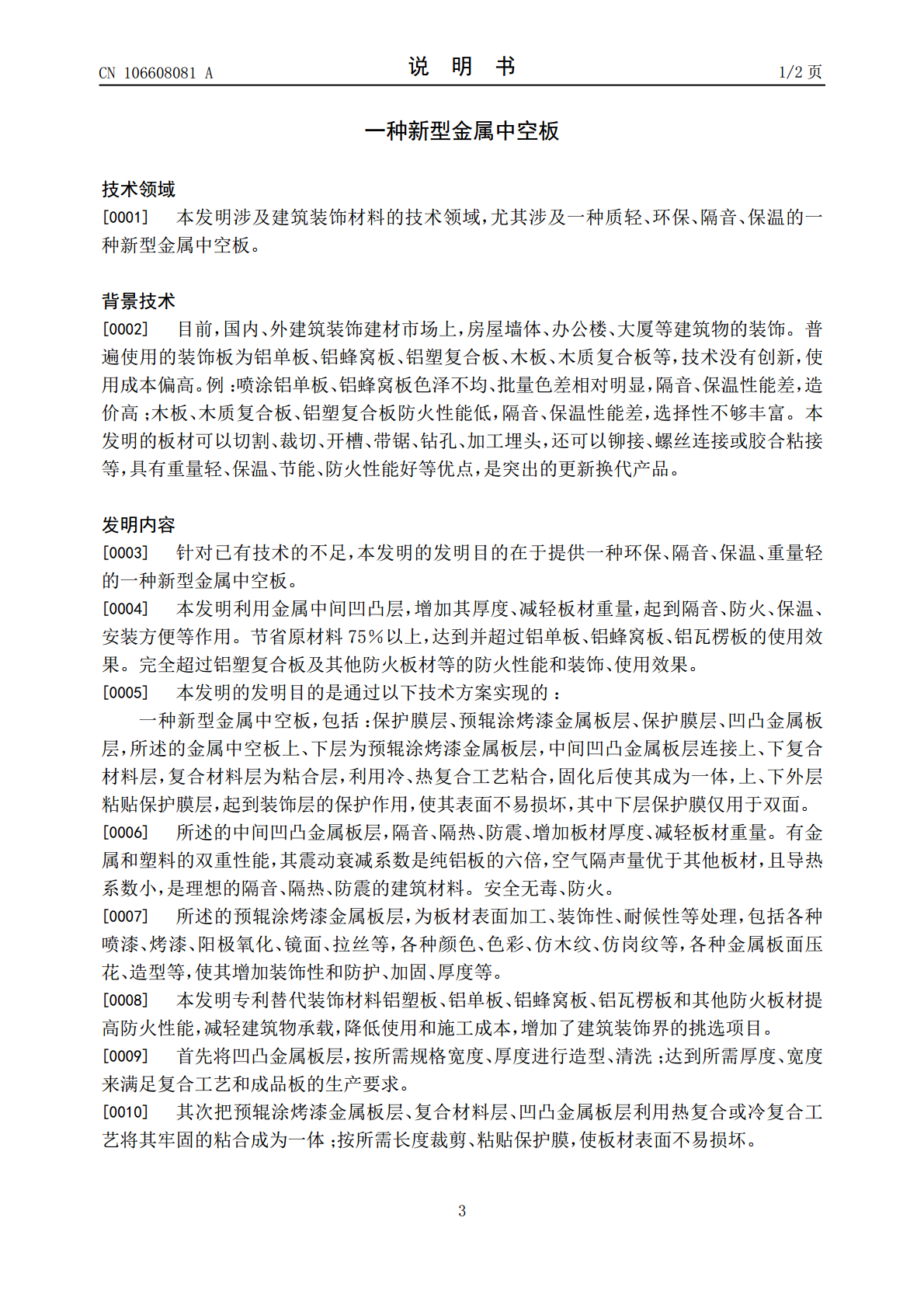

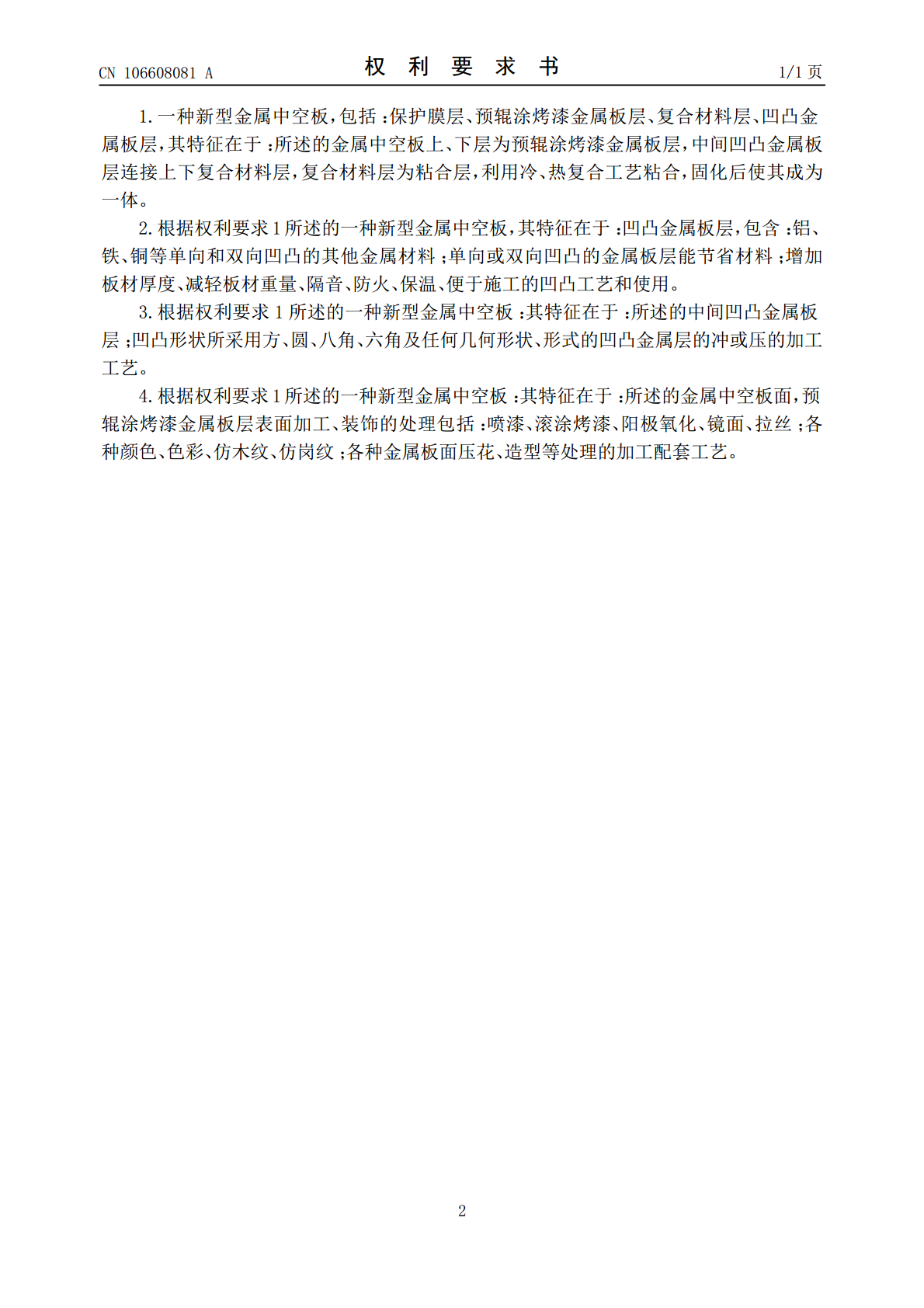

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106608081A(43)申请公布日2017.05.03(21)申请号201510681092.9(22)申请日2015.10.21(71)申请人郑灿地址325604浙江省温州市清市柳市镇安居巷9号(72)发明人郑灿(51)Int.Cl.B32B15/04(2006.01)B44C5/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种新型金属中空板(57)摘要本发明公开了一种新型金属中空板，包括：保护膜层、预辊涂烤漆金属板层、复合材料层、凹凸金属板层，所述的金属中空板上、下层为预辊涂烤漆金属板层，凹凸金属板层连接上下复合材料层，复合材料层为粘合层，利用冷、热复合工艺粘合，固化后使其成为一体，上下外层粘贴保护膜层，起到装饰层的保护作用，使其表面不易损坏。本发明利用金属中间凹凸层，包含铝、铁、铜等单向和双向凹凸的其他金属材料，节省材料、增加其厚度，起到隔音、防火、保温、安装方便等作用，节省原材料75％以上，达到并超过铝单板、铝蜂窝板、铝瓦楞板的使用效果。完全超过铝塑复合板和其他防火板材等的使用效果。CN106608081ACN106608081A权利要求书1/1页1.一种新型金属中空板，包括：保护膜层、预辊涂烤漆金属板层、复合材料层、凹凸金属板层，其特征在于：所述的金属中空板上、下层为预辊涂烤漆金属板层，中间凹凸金属板层连接上下复合材料层，复合材料层为粘合层，利用冷、热复合工艺粘合，固化后使其成为一体。2.根据权利要求1所述的一种新型金属中空板，其特征在于：凹凸金属板层，包含：铝、铁、铜等单向和双向凹凸的其他金属材料；单向或双向凹凸的金属板层能节省材料；增加板材厚度、减轻板材重量、隔音、防火、保温、便于施工的凹凸工艺和使用。3.根据权利要求1所述的一种新型金属中空板：其特征在于：所述的中间凹凸金属板层；凹凸形状所采用方、圆、八角、六角及任何几何形状、形式的凹凸金属层的冲或压的加工工艺。4.根据权利要求1所述的一种新型金属中空板：其特征在于：所述的金属中空板面，预辊涂烤漆金属板层表面加工、装饰的处理包括：喷漆、滚涂烤漆、阳极氧化、镜面、拉丝；各种颜色、色彩、仿木纹、仿岗纹；各种金属板面压花、造型等处理的加工配套工艺。2CN106608081A说明书1/2页一种新型金属中空板技术领域[0001]本发明涉及建筑装饰材料的技术领域，尤其涉及一种质轻、环保、隔音、保温的一种新型金属中空板。背景技术[0002]目前，国内、外建筑装饰建材市场上，房屋墙体、办公楼、大厦等建筑物的装饰。普遍使用的装饰板为铝单板、铝蜂窝板、铝塑复合板、木板、木质复合板等，技术没有创新，使用成本偏高。例：喷涂铝单板、铝蜂窝板色泽不均、批量色差相对明显，隔音、保温性能差，造价高；木板、木质复合板、铝塑复合板防火性能低，隔音、保温性能差，选择性不够丰富。本发明的板材可以切割、裁切、开槽、带锯、钻孔、加工埋头，还可以铆接、螺丝连接或胶合粘接等，具有重量轻、保温、节能、防火性能好等优点，是突出的更新换代产品。发明内容[0003]针对已有技术的不足，本发明的发明目的在于提供一种环保、隔音、保温、重量轻的一种新型金属中空板。[0004]本发明利用金属中间凹凸层，增加其厚度、减轻板材重量，起到隔音、防火、保温、安装方便等作用。节省原材料75％以上，达到并超过铝单板、铝蜂窝板、铝瓦楞板的使用效果。完全超过铝塑复合板及其他防火板材等的防火性能和装饰、使用效果。[0005]本发明的发明目的是通过以下技术方案实现的：一种新型金属中空板，包括：保护膜层、预辊涂烤漆金属板层、保护膜层、凹凸金属板层，所述的金属中空板上、下层为预辊涂烤漆金属板层，中间凹凸金属板层连接上、下复合材料层，复合材料层为粘合层，利用冷、热复合工艺粘合，固化后使其成为一体，上、下外层粘贴保护膜层，起到装饰层的保护作用，使其表面不易损坏，其中下层保护膜仅用于双面。[0006]所述的中间凹凸金属板层，隔音、隔热、防震、增加板材厚度、减轻板材重量。有金属和塑料的双重性能，其震动衰减系数是纯铝板的六倍，空气隔声量优于其他板材，且导热系数小，是理想的隔音、隔热、防震的建筑材料。安全无毒、防火。[0007]所述的预辊涂烤漆金属板层，为板材表面加工、装饰性、耐候性等处理，包括各种喷漆、烤漆、阳极氧化、镜面、拉丝等，各种颜色、色彩、仿木纹、仿岗纹等，各种金属板面压花、造型等，使其增加装饰性和防护、加固、厚度等。[0008]本发明专利替代装饰材料铝塑板、铝单板、铝蜂窝板、铝瓦楞板和其他防火板材提高防火性能，减轻建筑物承载，降低使用和施工成本，增加了建筑装饰界的挑选项目。[0009]首先将凹凸金属板层，按所需规格宽度、厚度进行造型、清洗；达
