一种新型双层金属水杯.pdf

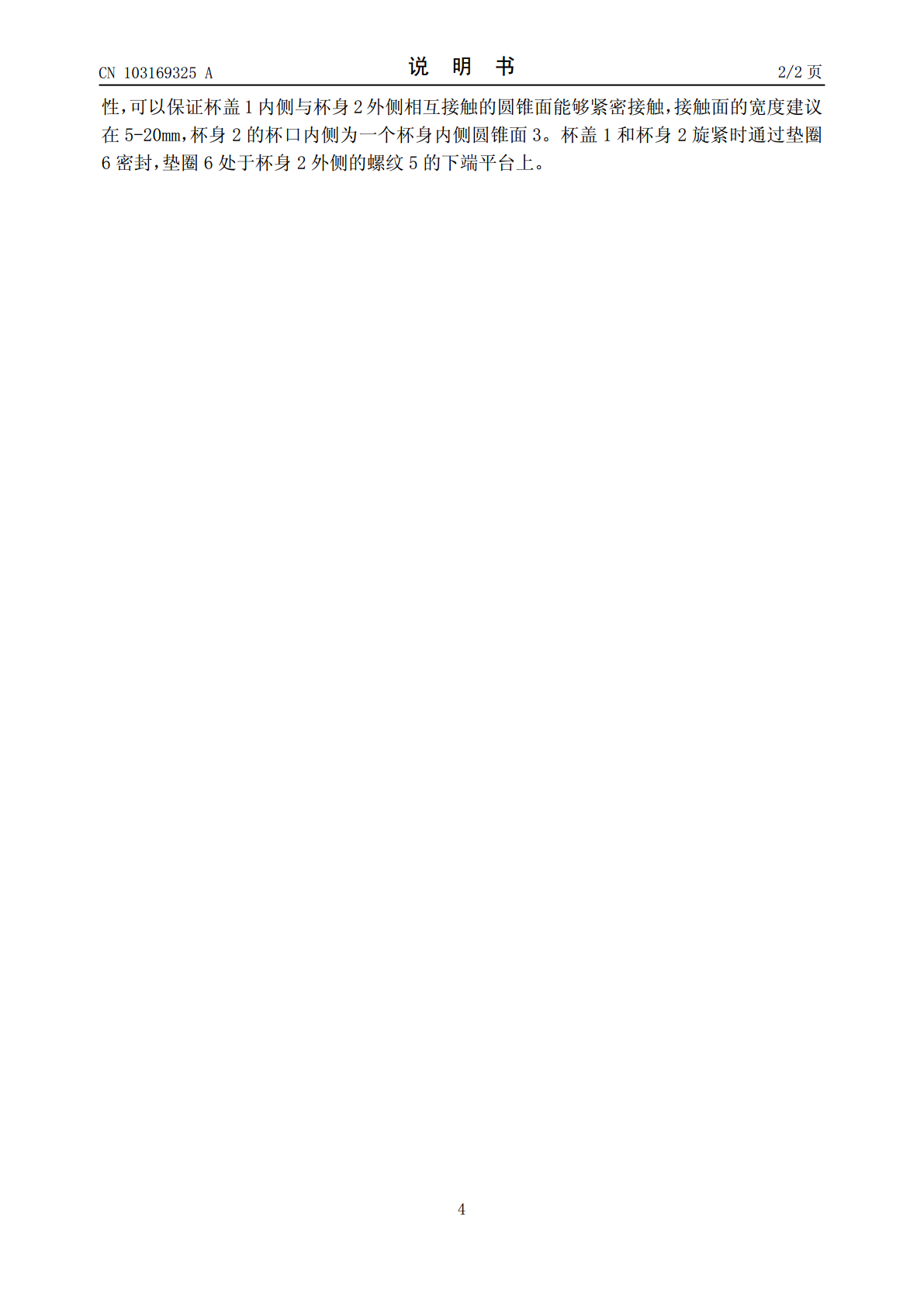

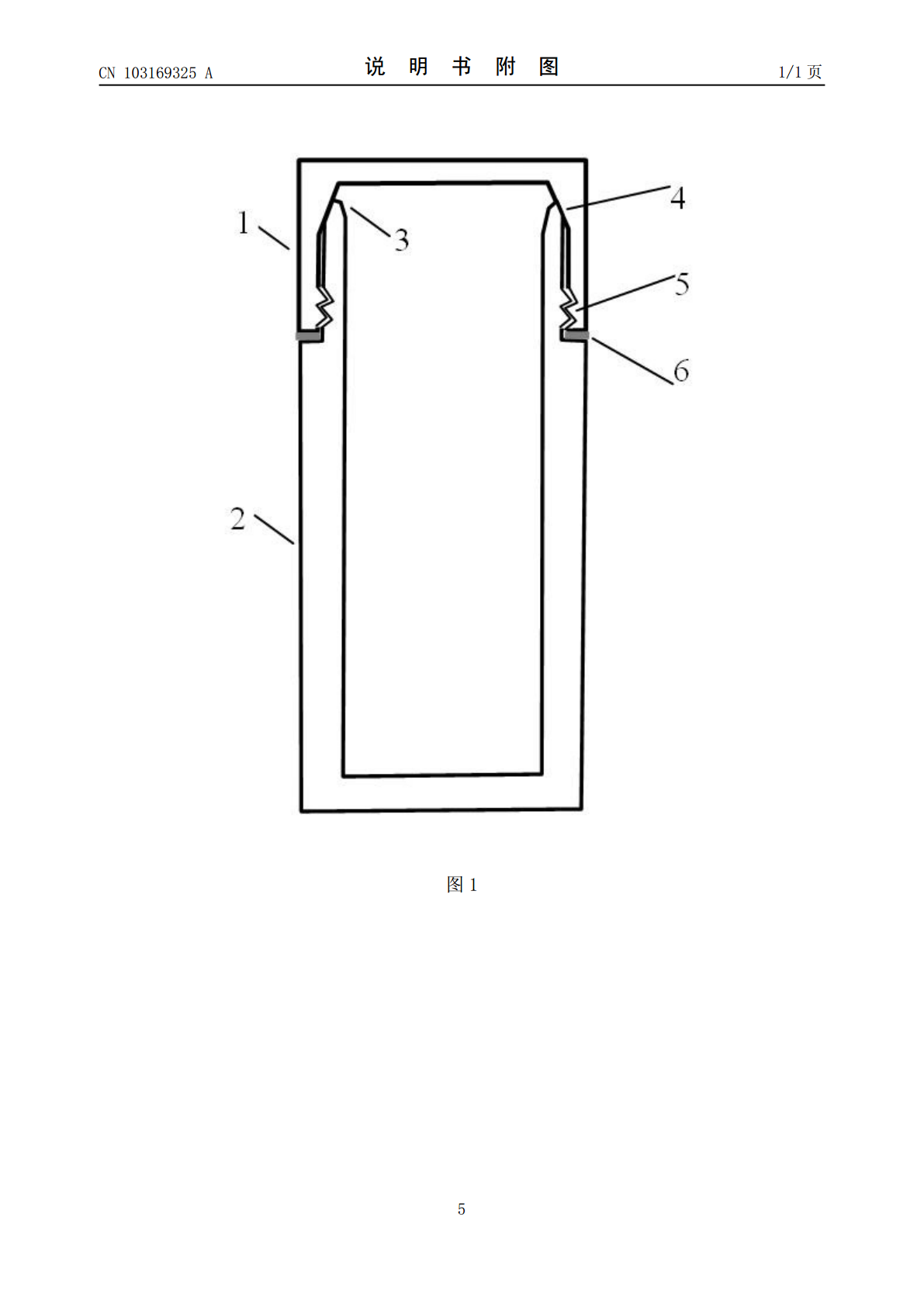

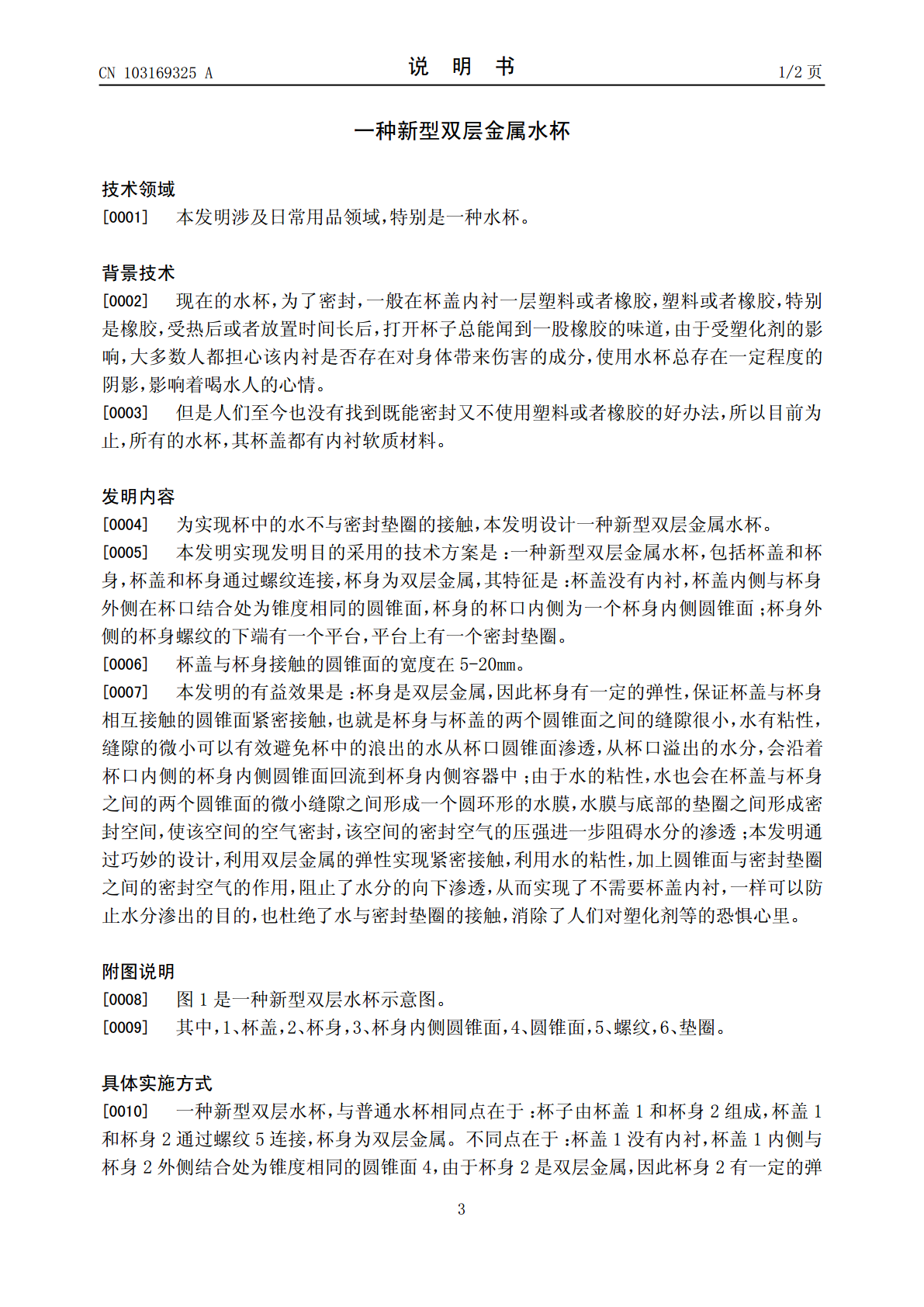

(19)中华人民共和国国家知识产权局*CN103169325A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103169325103169325A(43)申请公布日2013.06.26(21)申请号201310145725.5(22)申请日2013.04.25(71)申请人四川大学地址610065四川省成都市武侯区一环路南一段24号(72)发明人胡再国(51)Int.Cl.A47G19/22(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种新型双层金属水杯(57)摘要一种新型双层金属水杯涉及日常用品领域，特别是一种水杯。一般在杯盖内衬一层塑料或者橡胶，人们担心塑化剂。为实现杯中的水不与密封垫圈的接触，本发明设计一种新型双层金属水杯。技术方案是：一种新型双层水杯，包括杯盖和杯身，杯盖和杯身通过螺纹连接，杯身为双层金属，其特征是：杯盖没有内衬，杯盖与杯身在杯口结合处为锥度相同的圆锥面，杯身杯口内侧为杯身内侧圆锥面；杯身外侧螺纹的下端有一个平台，平台上有一个密封垫圈。杯盖与杯身接触的圆锥面的宽度在5-20mm。有益效果是：利用水的粘性，加上圆锥面与密封垫圈之间的密封空气的作用，阻止了水分的向下渗透，从而实现了不需要杯盖内衬实现密封目的，也杜绝了水与密封垫圈的接触。CN103169325ACN1036925ACN103169325A权利要求书1/1页1.一种新型双层金属水杯，包括杯盖（1）和杯身（2），杯盖（1）和杯身（2）通过螺纹（5）连接，杯身为双层金属，其特征是：杯盖（1）没有内衬，杯盖（1）内侧与杯身（2）外侧在杯口结合处为锥度相同的圆锥面（4），杯身（2）的杯口内侧为一个杯身内侧圆锥面（3）；杯身（2）外侧的杯身（2）螺纹（5）的下端有一个平台，平台上有一个密封垫圈（6）。2.根据权利要求1所述的一种新型双层金属水杯，其特征是：杯盖（1）与杯身（2）接触的圆锥面（4）的宽度在5-20mm。2CN103169325A说明书1/2页一种新型双层金属水杯技术领域[0001]本发明涉及日常用品领域，特别是一种水杯。背景技术[0002]现在的水杯，为了密封，一般在杯盖内衬一层塑料或者橡胶，塑料或者橡胶，特别是橡胶，受热后或者放置时间长后，打开杯子总能闻到一股橡胶的味道，由于受塑化剂的影响，大多数人都担心该内衬是否存在对身体带来伤害的成分，使用水杯总存在一定程度的阴影，影响着喝水人的心情。[0003]但是人们至今也没有找到既能密封又不使用塑料或者橡胶的好办法，所以目前为止，所有的水杯，其杯盖都有内衬软质材料。发明内容[0004]为实现杯中的水不与密封垫圈的接触，本发明设计一种新型双层金属水杯。[0005]本发明实现发明目的采用的技术方案是：一种新型双层金属水杯，包括杯盖和杯身，杯盖和杯身通过螺纹连接，杯身为双层金属，其特征是：杯盖没有内衬，杯盖内侧与杯身外侧在杯口结合处为锥度相同的圆锥面，杯身的杯口内侧为一个杯身内侧圆锥面；杯身外侧的杯身螺纹的下端有一个平台，平台上有一个密封垫圈。[0006]杯盖与杯身接触的圆锥面的宽度在5-20mm。[0007]本发明的有益效果是：杯身是双层金属，因此杯身有一定的弹性，保证杯盖与杯身相互接触的圆锥面紧密接触，也就是杯身与杯盖的两个圆锥面之间的缝隙很小，水有粘性，缝隙的微小可以有效避免杯中的浪出的水从杯口圆锥面渗透，从杯口溢出的水分，会沿着杯口内侧的杯身内侧圆锥面回流到杯身内侧容器中；由于水的粘性，水也会在杯盖与杯身之间的两个圆锥面的微小缝隙之间形成一个圆环形的水膜，水膜与底部的垫圈之间形成密封空间，使该空间的空气密封，该空间的密封空气的压强进一步阻碍水分的渗透；本发明通过巧妙的设计，利用双层金属的弹性实现紧密接触，利用水的粘性，加上圆锥面与密封垫圈之间的密封空气的作用，阻止了水分的向下渗透，从而实现了不需要杯盖内衬，一样可以防止水分渗出的目的，也杜绝了水与密封垫圈的接触，消除了人们对塑化剂等的恐惧心里。附图说明[0008]图1是一种新型双层水杯示意图。[0009]其中，1、杯盖，2、杯身，3、杯身内侧圆锥面，4、圆锥面，5、螺纹，6、垫圈。具体实施方式[0010]一种新型双层水杯，与普通水杯相同点在于：杯子由杯盖1和杯身2组成，杯盖1和杯身2通过螺纹5连接，杯身为双层金属。不同点在于：杯盖1没有内衬，杯盖1内侧与杯身2外侧结合处为锥度相同的圆锥面4，由于杯身2是双层金属，因此杯身2有一定的弹3CN103169325A说明书2/2页性，可以保证杯盖1内侧与杯身2外侧相互接触的圆锥面能够紧密接触，接触面的宽度建议在5-20mm，杯身2的杯口内侧为一个杯身内侧圆锥面3。杯盖1和杯身2旋紧时通过垫圈6密封，垫圈6处于杯身2外侧的螺纹5的下
