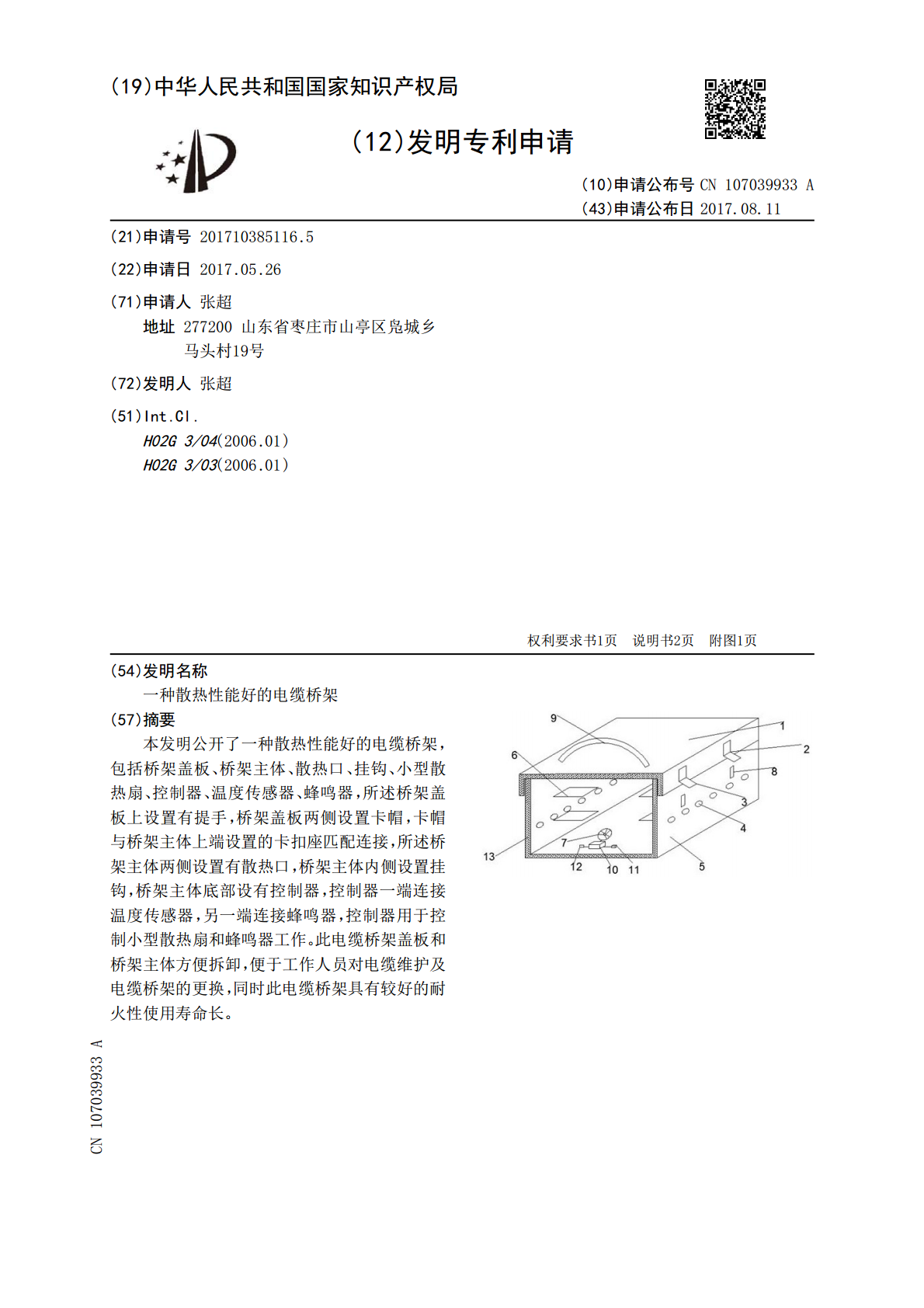

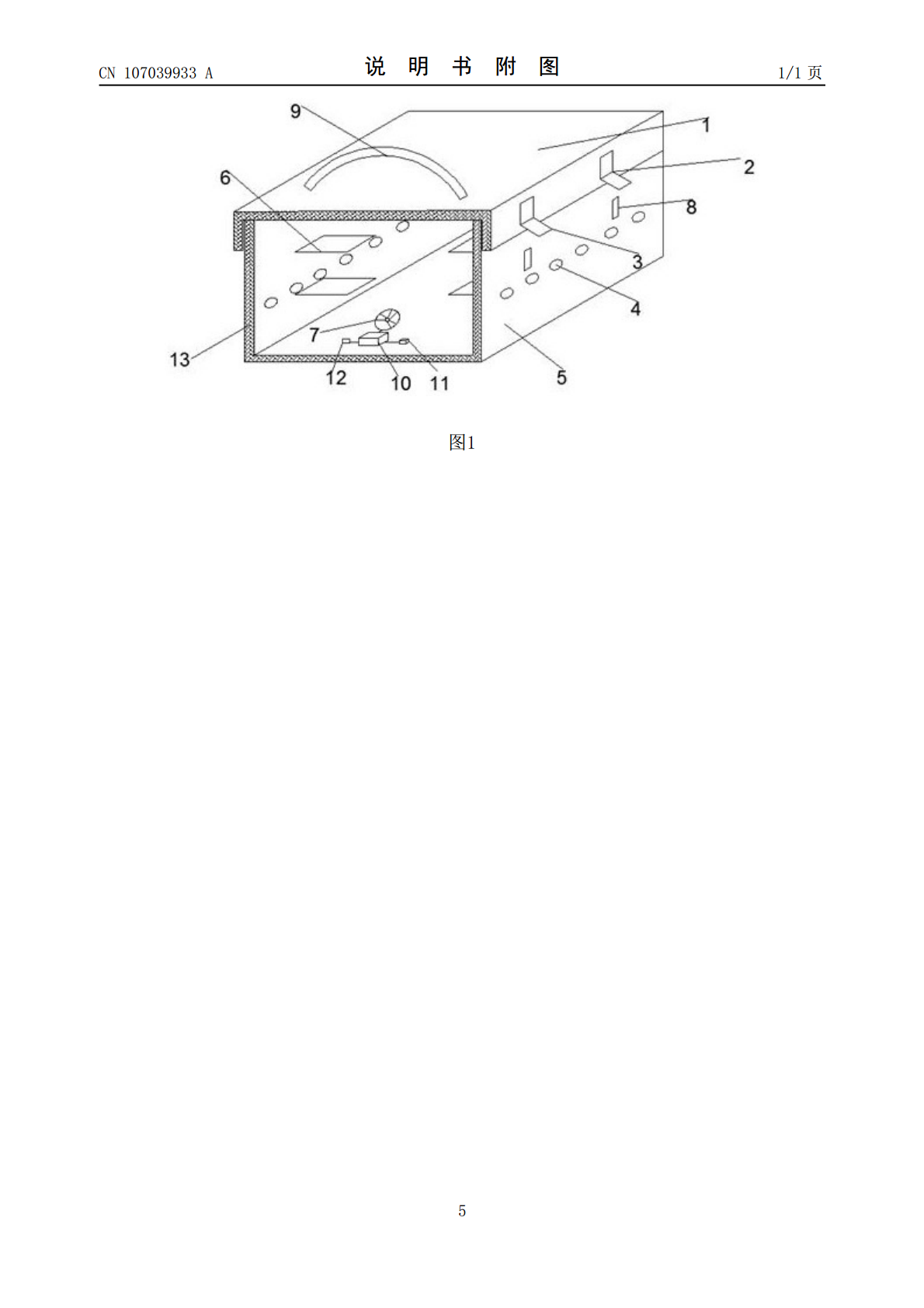

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107039933A(43)申请公布日2017.08.11(21)申请号201710385116.5(22)申请日2017.05.26(71)申请人张超地址277200山东省枣庄市山亭区凫城乡马头村19号(72)发明人张超(51)Int.Cl.H02G3/04(2006.01)H02G3/03(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种散热性能好的电缆桥架(57)摘要本发明公开了一种散热性能好的电缆桥架，包括桥架盖板、桥架主体、散热口、挂钩、小型散热扇、控制器、温度传感器、蜂鸣器，所述桥架盖板上设置有提手，桥架盖板两侧设置卡帽，卡帽与桥架主体上端设置的卡扣座匹配连接，所述桥架主体两侧设置有散热口，桥架主体内侧设置挂钩，桥架主体底部设有控制器，控制器一端连接温度传感器，另一端连接蜂鸣器，控制器用于控制小型散热扇和蜂鸣器工作。此电缆桥架盖板和桥架主体方便拆卸，便于工作人员对电缆维护及电缆桥架的更换，同时此电缆桥架具有较好的耐火性使用寿命长。CN107039933ACN107039933A权利要求书1/1页1.一种电缆桥架，包括桥架盖板（1）、桥架主体（5）、散热口（4）、挂钩（6）、小型散热扇（7）、控制器（10）、温度传感器（11）、蜂鸣器（12），其特征在于：所述桥架盖板（1）上设置有提手（9），桥架盖板（1）两侧设置卡帽（2），卡帽（2）与桥架主体（5）上端设置的卡扣座（8）匹配连接，所述桥架主体（5）两侧设置有散热口（4），桥架主体（5）内侧设置挂钩（6），桥架主体（5）底部设有控制器（10），控制器（10）一端电连接温度传感器（11），另一端电连接蜂鸣器（12）及小型散热扇（7），控制器（10）用于控制小型散热扇（7）和蜂鸣器（12）工作。2.根据权利要求1所述一种电缆桥架，其特征在于：所述桥架盖板（1）和桥架主体（5）内表壁设置有防火棉（13）。3.根据权利要求1所述一种电缆桥架，其特征在于：所述控制器（10）、温度传感器（11）、连接蜂鸣器（12）采用蓄电池供电。4.根据权利要求1所述一种电缆桥架，其特征在于：桥架盖板（1）、桥架主体（5）采用轻型铝合金材质。5.根据权利要求1所述一种电缆桥架，其特征在于：控制器（10）的型号为YMG7000，温度传感器（11）的型号为pt100。2CN107039933A说明书1/2页一种散热性能好的电缆桥架技术领域[0001]本发明涉及电气设备供配电领域，具体涉及一种散热性能好的电缆桥架。背景技术[0002]电缆桥架作为电气设备供电系统中，电缆敷设的常用支撑保护装置，对电缆桥架内敷设的电缆起到保护及引导走线的作用。传统的梯架式的电缆桥架包括桥架主体与桥架主体顶端焊接的盖板，由于盖板焊接后，无法移动，不便于工作人员对电缆进行维护。另一方面流通过导体时就会消耗一部分电能以发热方式散发掉，目前电加热等工作电流大的设备电缆在使用时电缆会产生热量，电缆长期处于较高温度，会加快电缆绝缘层的老化，降低电缆的使用寿命。发明内容[0003]本发明的目的在于提供一种电缆桥架，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种散热性能好的电缆桥架，包括桥架盖板、桥架主体、散热口、挂钩、小型散热扇、控制器、温度传感器、蜂鸣器，所述桥架盖板上设置有提手，桥架盖板两侧设置卡帽，卡帽与桥架主体上端设置的卡扣座匹配连接，所述桥架主体两侧设置有散热口，桥架主体内侧设置挂钩，桥架主体底部设有控制器，控制器一端连接温度传感器，另一端电连接蜂鸣器及小型散热扇，控制器用于控制小型散热扇和蜂鸣器工作。[0005]优选的，所述桥架盖板和桥架主体内表壁设置有防火棉。[0006]优选的，所述控制器、温度传感器、连接蜂鸣器采用蓄电池供电。[0007]与现有技术相比，本发明的有益效果是：通过卡帽和卡扣座的拆装工作，直接将桥架盖板由桥架主体上拆卸下进行操作即可，操作简单，便于工作人员对电缆维护及电缆桥架的更换；桥架盖板和桥架主体内表壁装有防火棉，具有较好的耐火性；通过小型散热扇进行散热，从而达到降低电缆温度，延长电缆使用寿命的目的。附图说明[0008]图1为本发明结构示意图。[0009]图中：1-桥架盖板，2-卡帽，4-散热口，5-桥架主体，6-挂钩，7-小型散热扇，8-卡扣座，9-提手，10-控制器，11-温度传感器，12-蜂鸣器，13-防火棉。具体实施方式[0010]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他
