一种具有预警功能的汽车用安全带扣.pdf

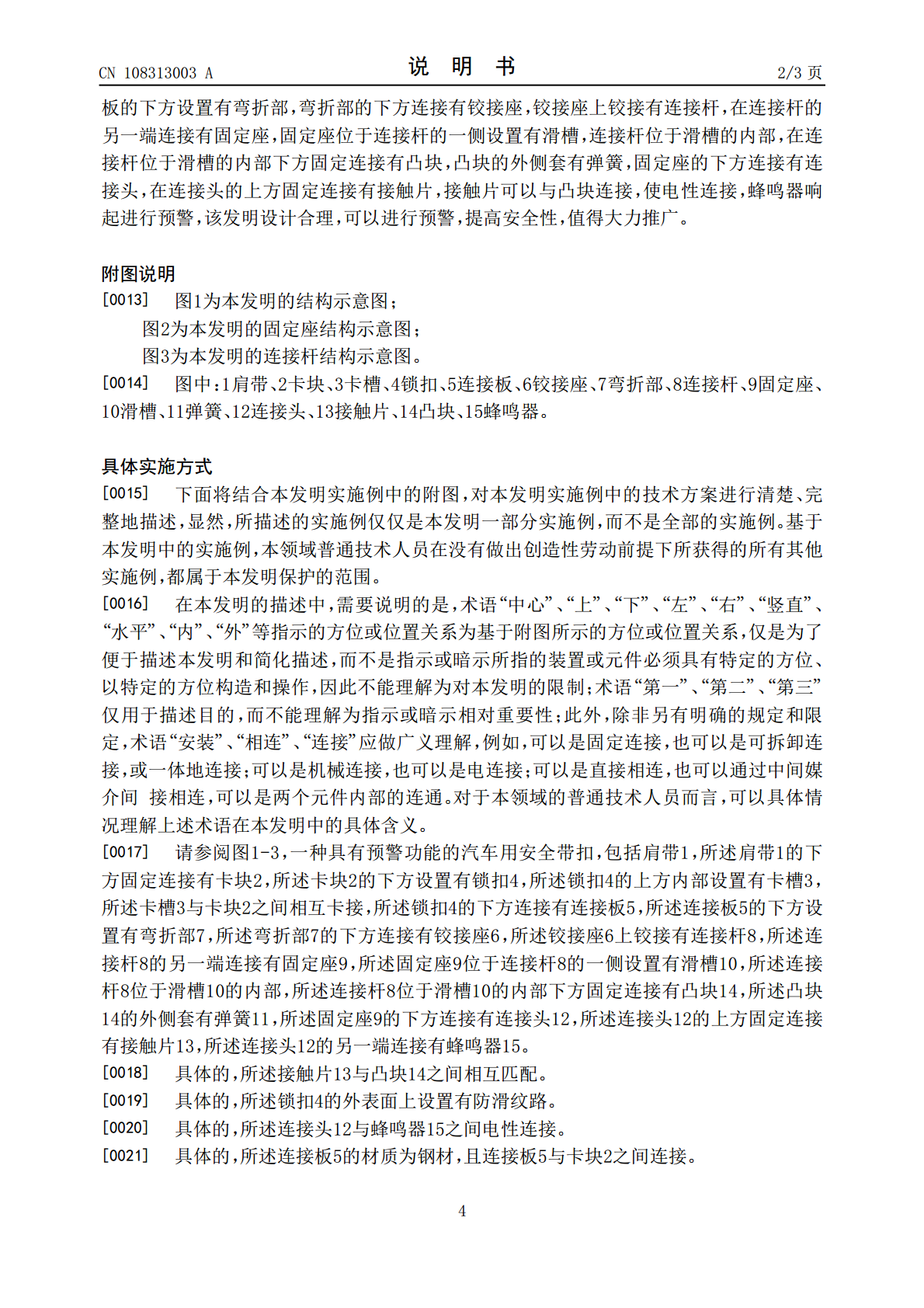

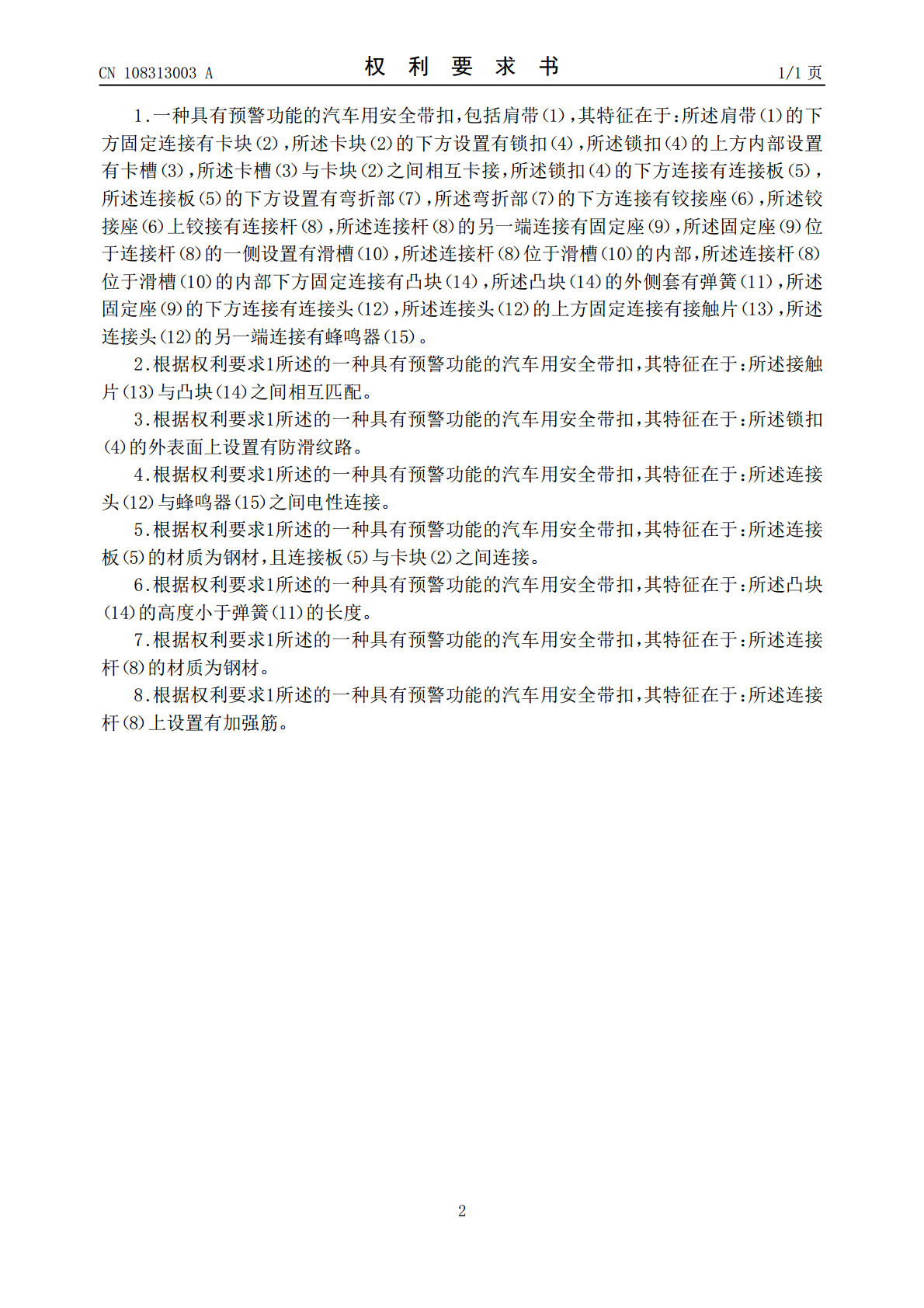

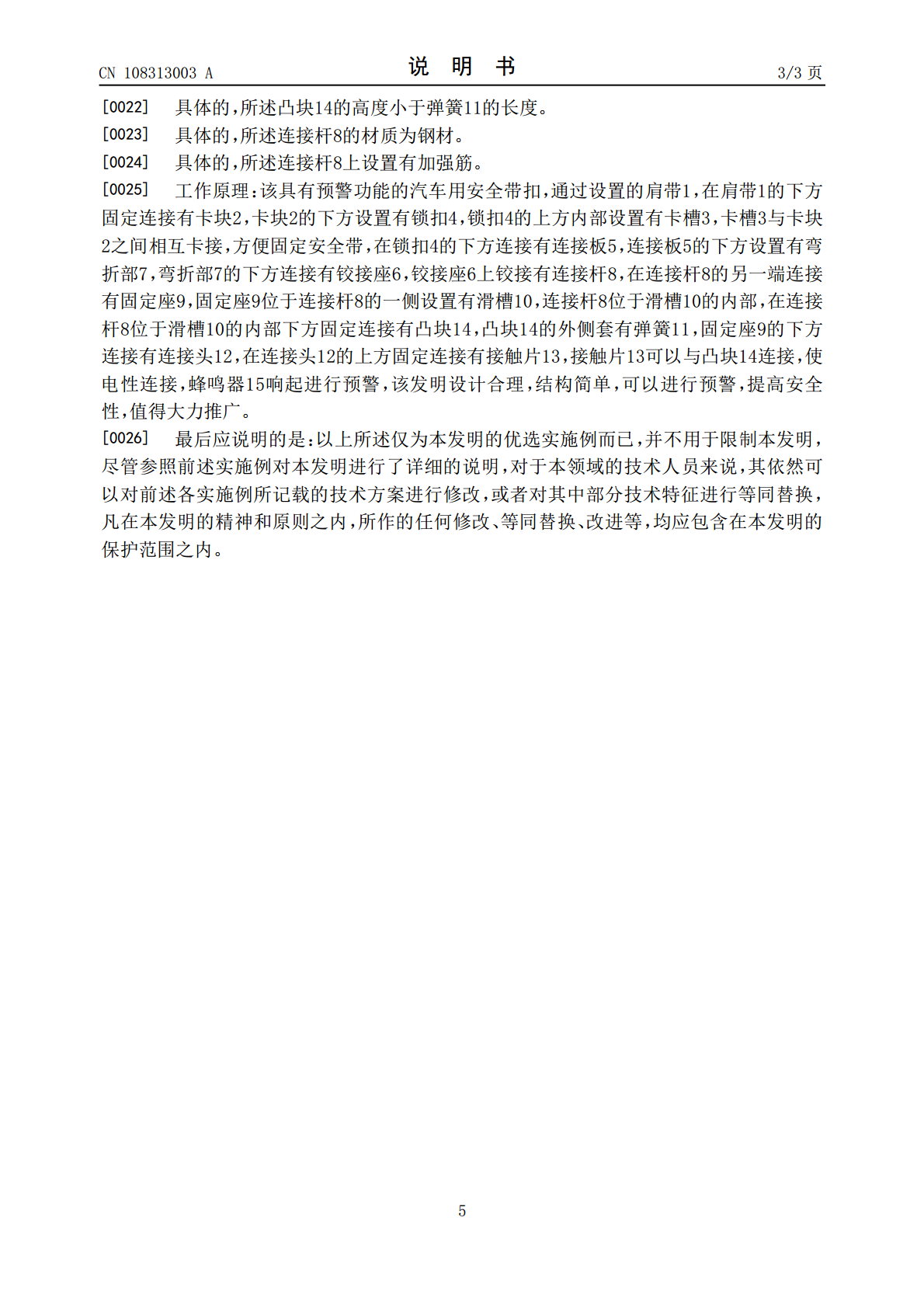

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108313003A(43)申请公布日2018.07.24(21)申请号201810248650.6(22)申请日2018.03.24(71)申请人合肥市智信汽车科技有限公司地址230601安徽省合肥市经济技术开发区石柱路339号金星商业城二期2012室(72)发明人许翔(51)Int.Cl.B60R22/18(2006.01)B60R22/12(2006.01)B60Q9/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种具有预警功能的汽车用安全带扣(57)摘要本发明公开了一种具有预警功能的汽车用安全带扣，包括肩带，所述肩带的下方固定连接有卡块，所述卡块的下方设置有锁扣，所述锁扣的上方内部设置有卡槽，所述卡槽与卡块之间相互卡接，所述锁扣的下方连接有连接板，所述连接板的下方设置有弯折部，所述弯折部的下方连接有铰接座，所述铰接座上铰接有连接杆，所述连接杆的另一端连接有固定座，所述固定座位于连接杆的一侧设置有滑槽，所述连接杆位于滑槽的内部，所述连接杆位于滑槽的内部下方固定连接有凸块，所述固定座的下方连接有连接头，所述连接头的上方固定连接有接触片，所述连接头的另一端连接有蜂鸣器，该发明设计合理，可以进行预警，提高安全性，值得大力推广。CN108313003ACN108313003A权利要求书1/1页1.一种具有预警功能的汽车用安全带扣，包括肩带（1），其特征在于：所述肩带（1）的下方固定连接有卡块（2），所述卡块（2）的下方设置有锁扣（4），所述锁扣（4）的上方内部设置有卡槽（3），所述卡槽（3）与卡块（2）之间相互卡接，所述锁扣（4）的下方连接有连接板（5），所述连接板（5）的下方设置有弯折部（7），所述弯折部（7）的下方连接有铰接座（6），所述铰接座（6）上铰接有连接杆（8），所述连接杆（8）的另一端连接有固定座（9），所述固定座（9）位于连接杆（8）的一侧设置有滑槽（10），所述连接杆（8）位于滑槽（10）的内部，所述连接杆（8）位于滑槽（10）的内部下方固定连接有凸块（14），所述凸块（14）的外侧套有弹簧（11），所述固定座（9）的下方连接有连接头（12），所述连接头（12）的上方固定连接有接触片（13），所述连接头（12）的另一端连接有蜂鸣器（15）。2.根据权利要求1所述的一种具有预警功能的汽车用安全带扣，其特征在于：所述接触片（13）与凸块（14）之间相互匹配。3.根据权利要求1所述的一种具有预警功能的汽车用安全带扣，其特征在于：所述锁扣（4）的外表面上设置有防滑纹路。4.根据权利要求1所述的一种具有预警功能的汽车用安全带扣，其特征在于：所述连接头（12）与蜂鸣器（15）之间电性连接。5.根据权利要求1所述的一种具有预警功能的汽车用安全带扣，其特征在于：所述连接板（5）的材质为钢材，且连接板（5）与卡块（2）之间连接。6.根据权利要求1所述的一种具有预警功能的汽车用安全带扣，其特征在于：所述凸块（14）的高度小于弹簧（11）的长度。7.根据权利要求1所述的一种具有预警功能的汽车用安全带扣，其特征在于：所述连接杆（8）的材质为钢材。8.根据权利要求1所述的一种具有预警功能的汽车用安全带扣，其特征在于：所述连接杆（8）上设置有加强筋。2CN108313003A说明书1/3页一种具有预警功能的汽车用安全带扣技术领域[0001]本发明涉及安全带扣技术领域，具体为一种具有预警功能的汽车用安全带扣。背景技术[0002]安全带是驾驶员行车安全的唯一保障，是一种主动式的安全。关键时刻会起到救命的作用。即便汽车在较慢速度下行驶，若发生碰撞或紧急制动，虽然产生的惯性力相对较小，但仍足以使驾乘人员无法控制身体，与方向盘、挡风玻璃等坚硬部件碰撞，对身体造成伤害。”安全带”已成为驾驶员和乘员首要考虑的问题，也是汽车等最重要的性能之一。传统的保证安全行车的部件，如后视镜和左右车门镜（传统的后视系统）、安全带、AIRBAG（安全气囊）和ABS（制动防抱死系统）等已被广大驾车人和乘车人所熟悉，并在进口豪华轿车上普遍应用。安全带主要原料是涤纶,丙纶，尼龙。安全带不单指织带，除了织带，安全带还有其它零件组装而成。现有的安全带，主要起到保护作用，遇到紧急情况时不能进行及时预警，驾驶员不能做出保护动作，容易造成伤害，因此，发明一种具有预警功能的汽车用安全带扣来解决上述问题很有必要。发明内容[0003]本发明的目的在于提供一种具有预警功能的汽车用安全带扣，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种具有预警功能的汽车用安全带扣，包括肩带，所述肩带的下方固定连接有卡块，所述卡块的下方设置有锁扣，所述锁扣的上方内部设置
