一种蜂花粉片制备装置.pdf

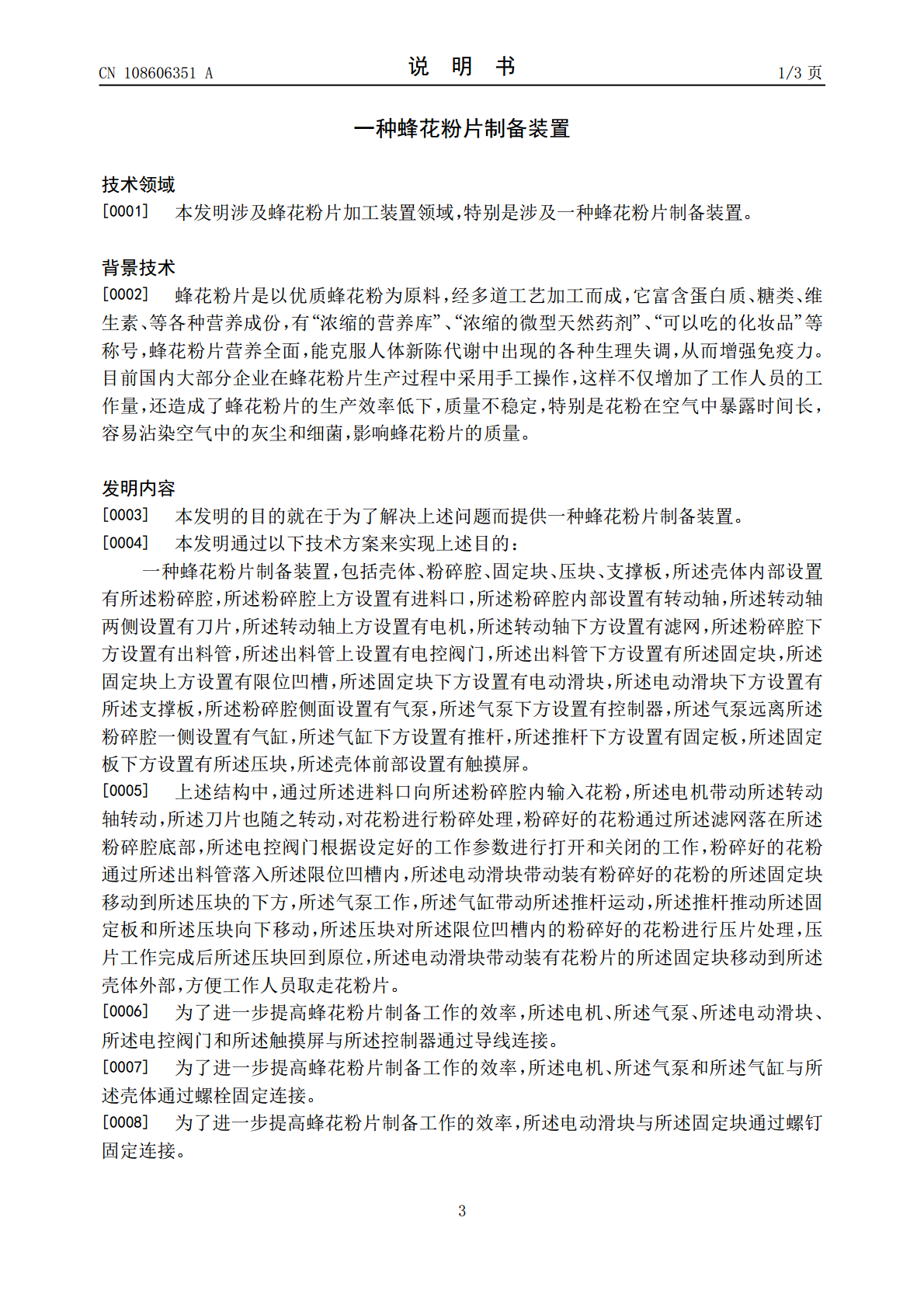

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108606351A(43)申请公布日2018.10.02(21)申请号201810453372.8(22)申请日2018.05.14(71)申请人湖州大山丰蜂产品有限公司地址313100浙江省湖州市长兴县泗安镇师姑岗村(72)发明人陆群芳(51)Int.Cl.A23P10/28(2016.01)A23L21/20(2016.01)权利要求书1页说明书3页附图2页(54)发明名称一种蜂花粉片制备装置(57)摘要本发明公开了一种蜂花粉片制备装置，包括壳体、粉碎腔、固定块、压块、支撑板，所述壳体内部设置有所述粉碎腔，所述粉碎腔上方设置有进料口，所述粉碎腔内部设置有转动轴，所述转动轴两侧设置有刀片，所述转动轴上方设置有电机，所述转动轴下方设置有滤网，所述粉碎腔下方设置有出料管，所述出料管上设置有电控阀门，所述出料管下方设置有所述固定块，所述固定块上方设置有限位凹槽。有益效果在于：本发明不仅能自动进行粉碎工作和压片，减轻了工作人员的工作量，也提高了工作效率，同时还能避免加工过程中花粉被外部环境中的灰尘和细菌污染，保证了蜂花粉片的质量，本发明使用简单、方便，大大提高了蜂花粉片制备工作的效率。CN108606351ACN108606351A权利要求书1/1页1.一种蜂花粉片制备装置，其特征在于：包括壳体（3）、粉碎腔（5）、固定块（1）、压块（15）、支撑板（16），所述壳体（3）内部设置有所述粉碎腔（5），所述粉碎腔（5）上方设置有进料口（8），所述粉碎腔（5）内部设置有转动轴（7），所述转动轴（7）两侧设置有刀片（6），所述转动轴（7）上方设置有电机（9），所述转动轴（7）下方设置有滤网（20），所述粉碎腔（5）下方设置有出料管（4），所述出料管（4）上设置有电控阀门（17），所述出料管（4）下方设置有所述固定块（1），所述固定块（1）上方设置有限位凹槽（2），所述固定块（1）下方设置有电动滑块（18），所述电动滑块（18）下方设置有所述支撑板（16），所述粉碎腔（5）侧面设置有气泵（12），所述气泵（12）下方设置有控制器（10），所述气泵（12）远离所述粉碎腔（5）一侧设置有气缸（11），所述气缸（11）下方设置有推杆（13），所述推杆（13）下方设置有固定板（14），所述固定板（14）下方设置有所述压块（15），所述壳体（3）前部设置有触摸屏（19）。2.根据权利要求1所述的一种蜂花粉片制备装置，其特征在于：所述电机（9）、所述气泵（12）、所述电动滑块（18）、所述电控阀门（17）和所述触摸屏（19）与所述控制器（10）通过导线连接。3.根据权利要求1所述的一种蜂花粉片制备装置，其特征在于：所述电机（9）、所述气泵（12）和所述气缸（11）与所述壳体（3）通过螺栓固定连接。4.根据权利要求1所述的一种蜂花粉片制备装置，其特征在于：所述电动滑块（18）与所述固定块（1）通过螺钉固定连接。5.根据权利要求1所述的一种蜂花粉片制备装置，其特征在于：所述刀片（6）与所述转动轴（7）通过螺栓固定连接。6.根据权利要求1所述的一种蜂花粉片制备装置，其特征在于：所述支撑板（16）与所述壳体（3）通过螺栓固定连接，所述推杆（13）和所述压块（15）与所述固定板（14）通过螺栓固定连接。7.根据权利要求1所述的一种蜂花粉片制备装置，其特征在于：所述触摸屏（19）镶嵌在所述壳体（3）上。2CN108606351A说明书1/3页一种蜂花粉片制备装置技术领域[0001]本发明涉及蜂花粉片加工装置领域，特别是涉及一种蜂花粉片制备装置。背景技术[0002]蜂花粉片是以优质蜂花粉为原料，经多道工艺加工而成，它富含蛋白质、糖类、维生素、等各种营养成份，有“浓缩的营养库”、“浓缩的微型天然药剂”、“可以吃的化妆品”等称号，蜂花粉片营养全面，能克服人体新陈代谢中出现的各种生理失调，从而增强免疫力。目前国内大部分企业在蜂花粉片生产过程中采用手工操作，这样不仅增加了工作人员的工作量，还造成了蜂花粉片的生产效率低下，质量不稳定，特别是花粉在空气中暴露时间长，容易沾染空气中的灰尘和细菌，影响蜂花粉片的质量。发明内容[0003]本发明的目的就在于为了解决上述问题而提供一种蜂花粉片制备装置。[0004]本发明通过以下技术方案来实现上述目的：一种蜂花粉片制备装置，包括壳体、粉碎腔、固定块、压块、支撑板，所述壳体内部设置有所述粉碎腔，所述粉碎腔上方设置有进料口，所述粉碎腔内部设置有转动轴，所述转动轴两侧设置有刀片，所述转动轴上方设置有电机，所述转动轴下方设置有滤网，所述粉碎腔下方设置有出料管，所述出料管上设置有电控阀门，所述出料管下方设置有所述固定块，所述固定块上方设置有限位凹槽，所述固定块下方设置有
