基于多波束天线的球面透镜阵列.pdf

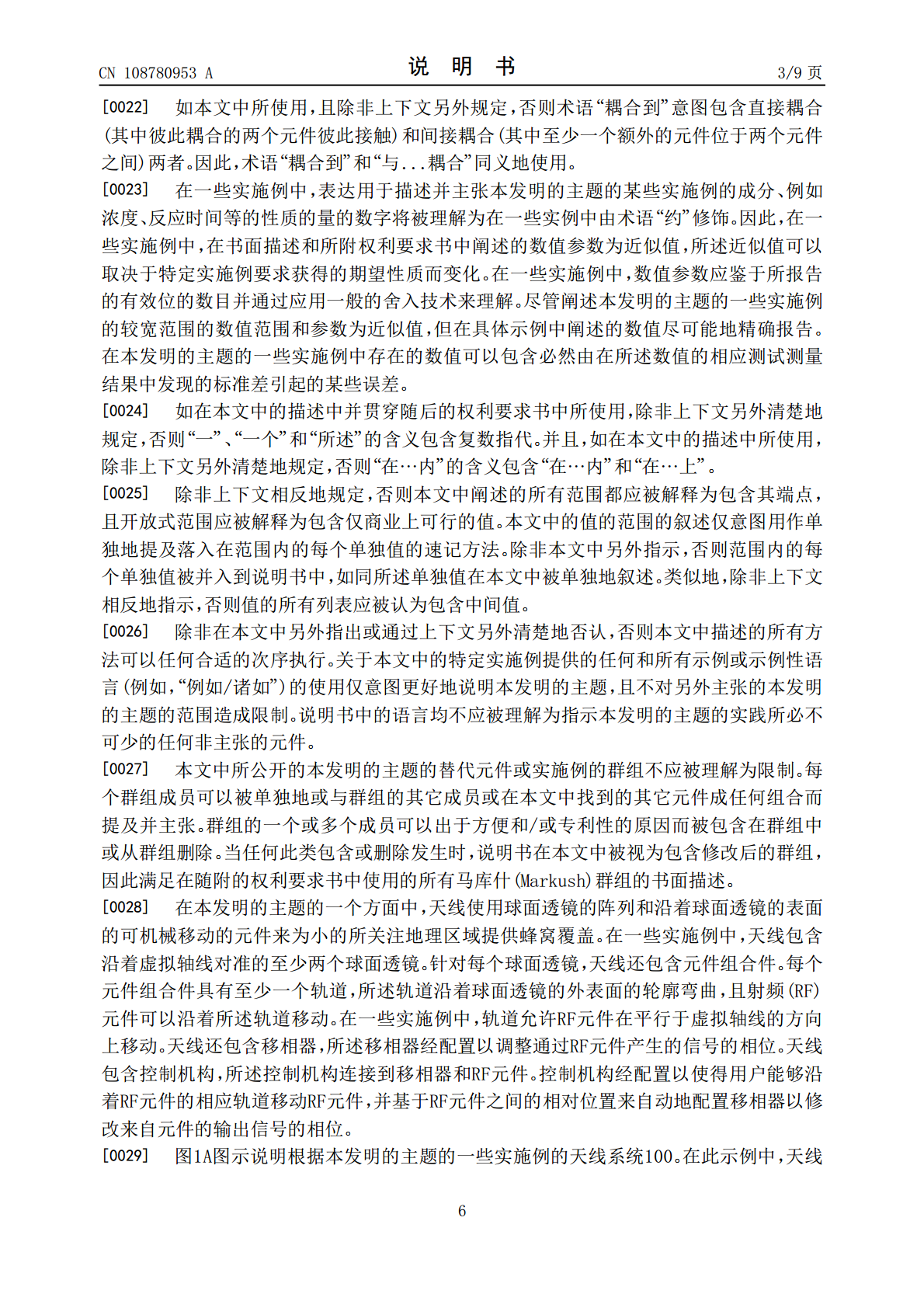

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108780953A(43)申请公布日2018.11.09(21)申请号201680079293.4(74)专利代理机构北京纪凯知识产权代理有限(22)申请日2016.12.01公司11245代理人徐东升赵蓉民(30)优先权数据14/958,6072015.12.03US(51)Int.Cl.H01Q25/00(2006.01)(85)PCT国际申请进入国家阶段日H01Q1/22(2006.01)2018.07.18G02B3/00(2006.01)(86)PCT国际申请的申请数据PCT/US2016/0644602016.12.01(87)PCT国际申请的公布数据WO2017/096066EN2017.06.08(71)申请人迈特斯因公司地址美国加利福尼亚州(72)发明人S·马蒂斯廷L·马蒂斯廷A·德玛克权利要求书2页说明书9页附图6页(54)发明名称基于多波束天线的球面透镜阵列(57)摘要一种射频天线使用球面透镜的阵列和沿着球面透镜的表面的可机械移动的射频(RF)元件来为狭窄的地理区域提供蜂窝覆盖。天线包含至少两个球面透镜，其中每个球面透镜具有相关联的元件组合件。每个元件组合件具有轨道，该轨道沿着球面透镜的外表面的轮廓弯曲，且射频(RF)元件可以沿着该轨道移动。天线还包含移相器，该移相器经配置以调整通过RF元件产生的信号的相位。天线包含控制机构，该控制机构经配置以使得用户能够沿着RF元件的相应轨道移动RF元件，并且基于RF元件之间的相对位置来自动地配置移相器以修改来自该元件的输出信号的相位。CN108780953ACN108780953A权利要求书1/2页1.一种天线，所述天线包括：第一球面透镜和第二球面透镜；第一元件组合件，所述第一元件组合件沿着所述第一球面透镜的外表面安置，所述第一射频元件组合件即RF元件组合件包括第一轨道和第一RF元件，所述第一RF元件沿着所述第一轨道可移动并且经配置以提供第一输出信号；第二元件组合件，所述第二元件组合件沿着所述第二球面透镜的外表面安置，所述第二RF元件包括第二轨道和第二RF元件，所述第二RF元件沿着所述第二轨道可移动并且经配置以提供第二输出信号；移相器，所述移相器连接到所述第一RF元件和所述第二RF元件；以及控制机构，所述控制机构连接到所述移相器以及第一RF元件和第二RF元件，且经配置以：使得用户能够将所述第一元件移动到所述第一轨道上的第一位置；使得所述用户能够将所述第二元件移动到所述第二轨道上的第二位置；以及根据在所述第一轨道上的所述第一元件和在所述第二轨道上的所述第二元件之间的相对位置，自动地配置所述移相器以分别修改所述第一输出信号的相位和所述第二输出信号的相位。2.根据权利要求1所述的天线，其中所述控制机构经配置以将所述第一元件移动到所述第一位置、将所述第二元件移动到所述第二位置，并基于单个输入来自动地配置所述移相器以修改所述第一输出信号的所述相位和所述第二输出信号的所述相位。3.根据权利要求1所述的天线，其中所述控制机构包括机械模块，所述机械模块经配置以机械地移动所述RF元件并配置所述移相器。4.根据权利要求1所述的天线，其中所述控制机构包括至少包含处理器和存储器并以通信方式与所述移相器、所述第一RF元件以及所述第二RF元件耦合的控制机构。5.根据权利要求1所述的天线，其中所述第一轨道和所述第二轨道分别根据所述第一球面透镜和所述第二球面透镜的所述表面的轮廓来成形。6.根据权利要求1所述的天线，其中所述第一球面透镜和所述第二球面透镜沿着轴线彼此叠靠。7.根据权利要求6所述的天线，其中所述第一轨道和所述第二轨道使得所述第一RF元件和所述第二RF元件在平行于所述轴线的方向上移动。8.根据权利要求6所述的天线，其中所述第一轨道和所述第二轨道使得所述第一RF元件和所述第二RF元件在垂直于所述轴线的方向上移动。9.根据权利要求1所述的天线，其中所述第一元件组合件进一步包括第三RF元件，所述第三RF元件沿着所述第一轨道可移动且经配置以提供第三输出信号。10.根据权利要求9所述的天线，其中所述第二元件组合件进一步包括第四RF元件，所述第四RF元件沿着所述第二轨道可移动且经配置以提供第四输出信号。11.根据权利要求10所述的天线，其中所述控制机构进一步经编程以：使得所述用户能够将所述第三RF元件移动到所述第一轨道上的第三位置；使得所述用户能够将所述第四RF元件移动到所述第二轨道上的第四位置；以及根据在所述第一轨道上的所述第三RF元件和在所述第二轨道上的所述第四RF元件的2CN108780953A权利要求书2/2页相对位置，自动地配置所述移相器以分别修改所述第三输出信号的相位和修改所述第四输出信号的相位。12.根据权利
