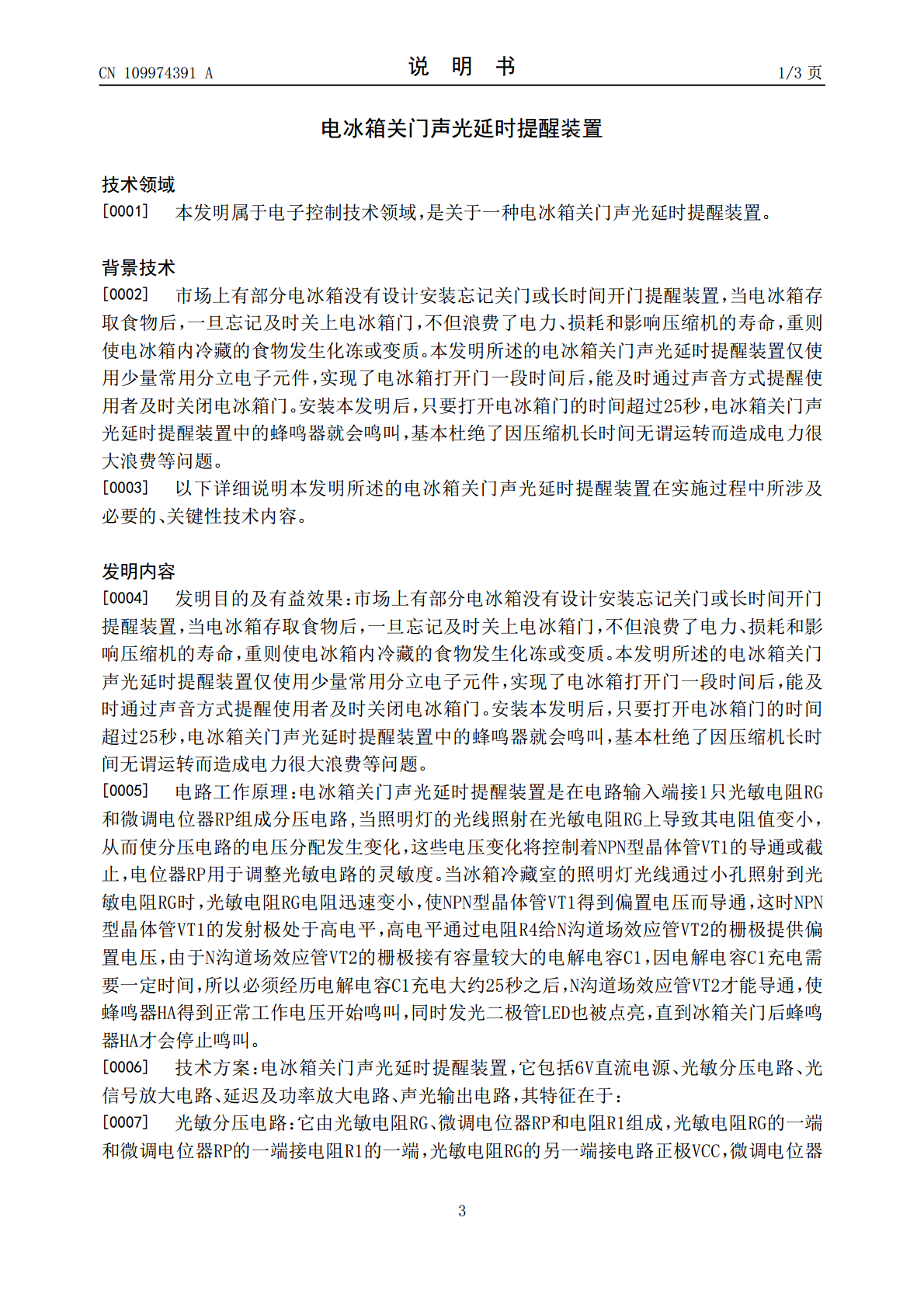

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109974391A(43)申请公布日2019.07.05(21)申请号201910254183.2(22)申请日2019.03.30(71)申请人周芸地址233000安徽省蚌埠市经济开发区体育路106#—18-A(72)发明人周芸(51)Int.Cl.F25D29/00(2006.01)G08B3/10(2006.01)G10K9/122(2006.01)权利要求书1页说明书3页附图1页(54)发明名称电冰箱关门声光延时提醒装置(57)摘要本发明公开了一种电冰箱关门声光延时提醒装置，其特征包括：6V直流电源、光敏分压电路、光信号放大电路、延迟及功率放大电路、声光输出电路。市场上有部分冰箱没有设计安装忘记关门或长时间开门提醒装置，当冰箱存取食物后，一旦忘记及时关上冰箱门，不但浪费了电力、损耗和影响压缩机的寿命，重则使冰箱内冷藏的食物发生化冻或变质。本发明所述的电冰箱关门声光延时提醒装置仅使用少量常用分立电子元件，实现了冰箱打开门一定时间后，能及时通过声音方式提醒使用者及时关闭冰箱门。安装本发明后，只要打开冰箱门的时间超过25秒，电冰箱关门声光延时提醒装置中的蜂鸣器就会鸣叫，基本杜绝了因压缩机长时间无谓运转而造成电力很大浪费等问题。CN109974391ACN109974391A权利要求书1/1页1.一种电冰箱关门声光延时提醒装置，它包括6V直流电源、光敏分压电路、光信号放大电路、延迟及功率放大电路、声光输出电路，其特征在于：所述的光敏分压电路由光敏电阻RG、微调电位器RP和电阻R1组成，光敏电阻RG的一端和微调电位器RP的一端接电阻R1的一端，光敏电阻RG的另一端接电路正极VCC，微调电位器RP的另一端及其活动臂与电路地GND相连，电阻R1的另一端接光信号放大电路；所述的光信号放大电路由NPN型晶体管VT1、电阻R2和电阻R3组成，NPN型晶体管VT1的基极接电阻R1的另一端，NPN型晶体管VT1的集电极通过接电阻R2接电路正极VCC，NPN型晶体管VT1的发射极通过电阻R3接电路地GND；所述的延迟及功率放大电路由电阻R4、电解电容C1和N沟道场效应管VT2组成，N沟道场效应管VT2的栅极接电解电容C1的正极和电阻R4的一端，电阻R4的另一端接NPN型晶体管VT1的发射极，电解电容C1的负极接电路地GND，N沟道场效应管VT2的漏极接电路正极VCC，N沟道场效应管VT2的源极接声光输出电路；所述的声光输出电路由发光二极管LED、电阻R5和蜂鸣器HA组成，N沟道场效应管VT2的源极接发光二极管LED的正极和蜂鸣器HA的正极，发光二极管LED的负极通过电阻R5接电路地GND，蜂鸣器HA的负极接电路地GND；所述的6V直流电源正极与电路正极VCC相连，6V直流电源负极与电路地GND相连。2CN109974391A说明书1/3页电冰箱关门声光延时提醒装置技术领域[0001]本发明属于电子控制技术领域，是关于一种电冰箱关门声光延时提醒装置。背景技术[0002]市场上有部分电冰箱没有设计安装忘记关门或长时间开门提醒装置，当电冰箱存取食物后，一旦忘记及时关上电冰箱门，不但浪费了电力、损耗和影响压缩机的寿命，重则使电冰箱内冷藏的食物发生化冻或变质。本发明所述的电冰箱关门声光延时提醒装置仅使用少量常用分立电子元件，实现了电冰箱打开门一段时间后，能及时通过声音方式提醒使用者及时关闭电冰箱门。安装本发明后，只要打开电冰箱门的时间超过25秒，电冰箱关门声光延时提醒装置中的蜂鸣器就会鸣叫，基本杜绝了因压缩机长时间无谓运转而造成电力很大浪费等问题。[0003]以下详细说明本发明所述的电冰箱关门声光延时提醒装置在实施过程中所涉及必要的、关键性技术内容。发明内容[0004]发明目的及有益效果：市场上有部分电冰箱没有设计安装忘记关门或长时间开门提醒装置，当电冰箱存取食物后，一旦忘记及时关上电冰箱门，不但浪费了电力、损耗和影响压缩机的寿命，重则使电冰箱内冷藏的食物发生化冻或变质。本发明所述的电冰箱关门声光延时提醒装置仅使用少量常用分立电子元件，实现了电冰箱打开门一段时间后，能及时通过声音方式提醒使用者及时关闭电冰箱门。安装本发明后，只要打开电冰箱门的时间超过25秒，电冰箱关门声光延时提醒装置中的蜂鸣器就会鸣叫，基本杜绝了因压缩机长时间无谓运转而造成电力很大浪费等问题。[0005]电路工作原理：电冰箱关门声光延时提醒装置是在电路输入端接1只光敏电阻RG和微调电位器RP组成分压电路,当照明灯的光线照射在光敏电阻RG上导致其电阻值变小，从而使分压电路的电压分配发生变化，这些电压变化将控制着NPN型晶体管VT1的导通或截止，电位器RP用于调整光敏电路的灵敏度。当冰箱冷藏室的照明灯光线通过小孔
