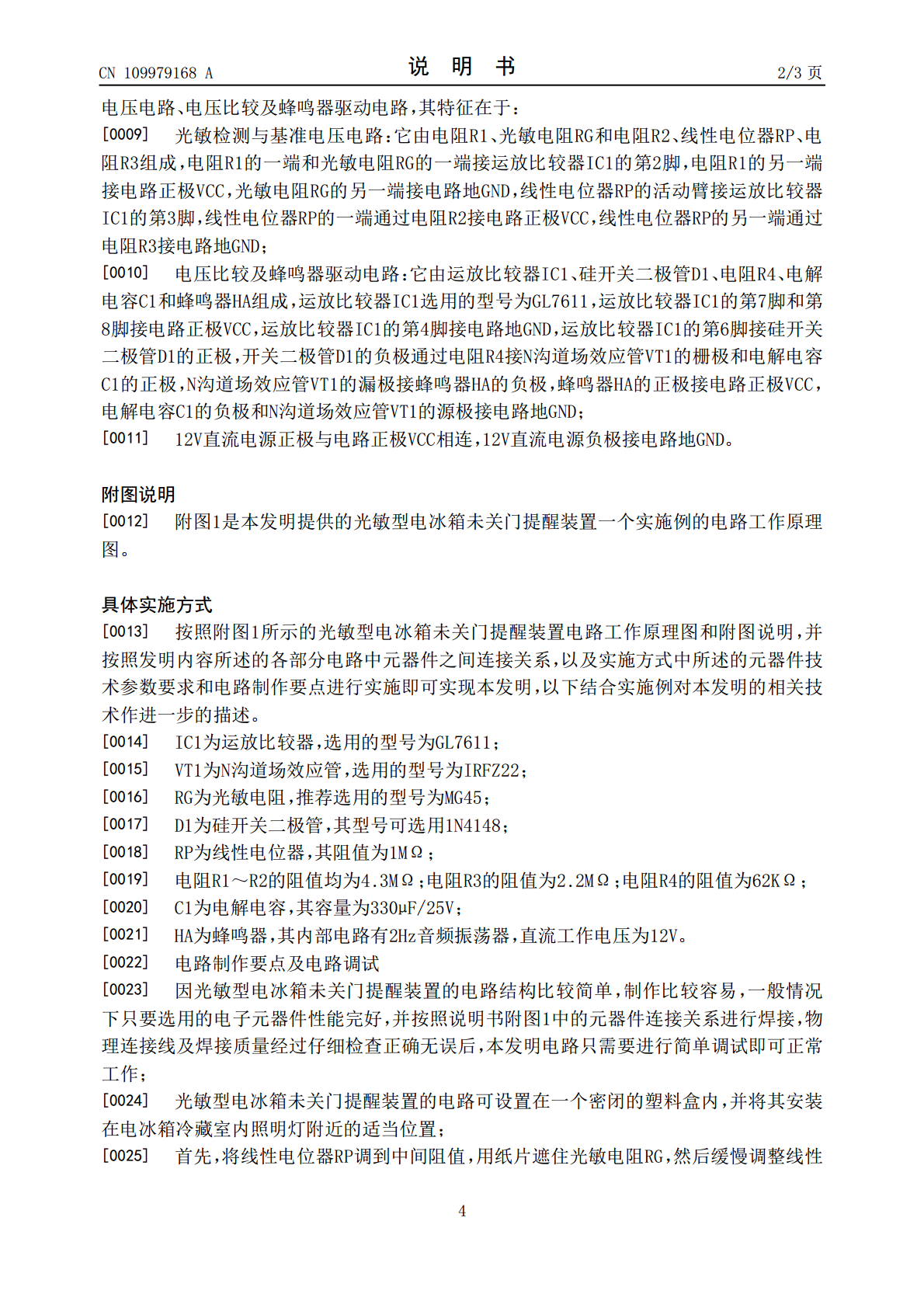

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109979168A(43)申请公布日2019.07.05(21)申请号201910273411.0(22)申请日2019.04.05(71)申请人黄月华地址233000安徽省蚌埠市经济开发区奋勇街146号-2(72)发明人黄月华(51)Int.Cl.G08B21/24(2006.01)F25D29/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称光敏型电冰箱未关门提醒装置(57)摘要本发明公开了一种光敏型电冰箱未关门提醒装置，其特征包括：12V直流电源、光敏检测与基准电压电路、电压比较及蜂鸣器驱动电路；所述的光敏检测电路中光敏电阻RG推荐选用的型号为MG45，所述的电压比较电路中运放比较器IC1选用的型号为GL7611。市场上有部分电冰箱没有设计安装忘记关门或长时间开门提醒装置，当电冰箱存取食物后，一旦忘记及时关好电冰箱门，轻则浪费电力、损耗和影响压缩机使用寿命；重则使电冰箱内冷藏的食物发生变质或化冻。本发明实现了电冰箱打开门时间超过30秒，能及时通过蜂鸣声提醒使用者及时关好电冰箱门。CN109979168ACN109979168A权利要求书1/1页1.一种光敏型电冰箱未关门提醒装置，它包括12V直流电源、光敏检测与基准电压电路、电压比较及蜂鸣器驱动电路，其特征在于：所述的光敏检测与基准电压电路由电阻R1、光敏电阻RG和电阻R2、线性电位器RP、电阻R3组成，光敏电阻RG推荐选用的型号为MG45，电阻R1的一端和光敏电阻RG的一端接运放比较器IC1的第2脚，电阻R1的另一端接电路正极VCC，光敏电阻RG的另一端接电路地GND，线性电位器RP的活动臂接运放比较器IC1的第3脚，线性电位器RP的一端通过电阻R2接电路正极VCC，线性电位器RP的另一端通过电阻R3接电路地GND；所述的电压比较及蜂鸣器驱动电路由运放比较器IC1、硅开关二极管D1、电阻R4、电解电容C1和蜂鸣器HA组成，运放比较器IC1选用的型号为GL7611，运放比较器IC1的第7脚和第8脚接电路正极VCC，运放比较器IC1的第4脚接电路地GND，运放比较器IC1的第6脚接硅开关二极管D1的正极，开关二极管D1的负极通过电阻R4接N沟道场效应管VT1的栅极和电解电容C1的正极，N沟道场效应管VT1的漏极接蜂鸣器HA的负极，蜂鸣器HA的正极接电路正极VCC，电解电容C1的负极和N沟道场效应管VT1的源极接电路地GND；所述的12V直流电源正极接电路正极VCC，12V直流电源负极接电路地GND。2CN109979168A说明书1/3页光敏型电冰箱未关门提醒装置技术领域[0001]本发明属于电子控制技术领域，是关于一种光敏型电冰箱未关门提醒装置。背景技术[0002]市场上有部分电冰箱没有设计安装忘记关门或长时间开门提醒装置，当电冰箱存取食物后，一旦忘记及时关好电冰箱门，轻则浪费电力、损耗和影响压缩机使用寿命；重则使电冰箱内冷藏的食物发生变质或者化冻。本发明所述的光敏型电冰箱未关门提醒装置仅使用少量常用电子元件，实现了电冰箱打开门一段时间后，能及时通过声音方式提醒使用者及时关好电冰箱门。安装本发明后，打开电冰箱门的时间超过30秒，光敏型电冰箱未关门提醒装置中的蜂鸣器就会鸣叫。[0003]以下详细说明本发明所述的光敏型电冰箱未关门提醒装置在实施过程中所涉及必要的、关键性技术内容。发明内容[0004]发明目的及有益效果：市场上有部分电冰箱没有设计安装忘记关门或长时间开门提醒装置，当电冰箱存取食物后，一旦忘记及时关好电冰箱门，轻则浪费电力、损耗和影响压缩机使用寿命；重则使电冰箱内冷藏的食物发生变质或者化冻。本发明所述的光敏型电冰箱未关门提醒装置仅使用少量常用电子元件，实现了电冰箱打开门一段时间后，能及时通过声音方式提醒使用者及时关好电冰箱门。安装本发明后，打开电冰箱门的时间超过30秒，光敏型电冰箱未关门提醒装置中的蜂鸣器就会鸣叫，基本杜绝了因压缩机长时间无谓运转而造成电力浪费等等问题。[0005]电路工作原理：光敏型电冰箱未关门提醒装置由运放比较器IC1、光敏电阻RG和线性电位器RP等元件组成，运放比较器IC1的第2脚反相端加上电阻R1和光敏电阻RG的分压电压，此电压随着电冰箱光线的变化而变化。运放比较器IC1的同相端加上一个基准电压，此电压相当于电冰箱内部预设的光线亮度，线性电位器RP可调整预设光线亮度的高低，电压范围可在2.5～3.6V之间调整。[0006]当电冰箱关好门其内部处于黑暗环境时，光敏电阻RG的阻值最小，运放比较器IC1的第2脚对地电压略高于3V，因此运放比较器IC1的第3脚电压可设置为3V，这时运放比较器IC1截止，运放比较器IC1的第6脚输出低电平，蜂鸣器HA
