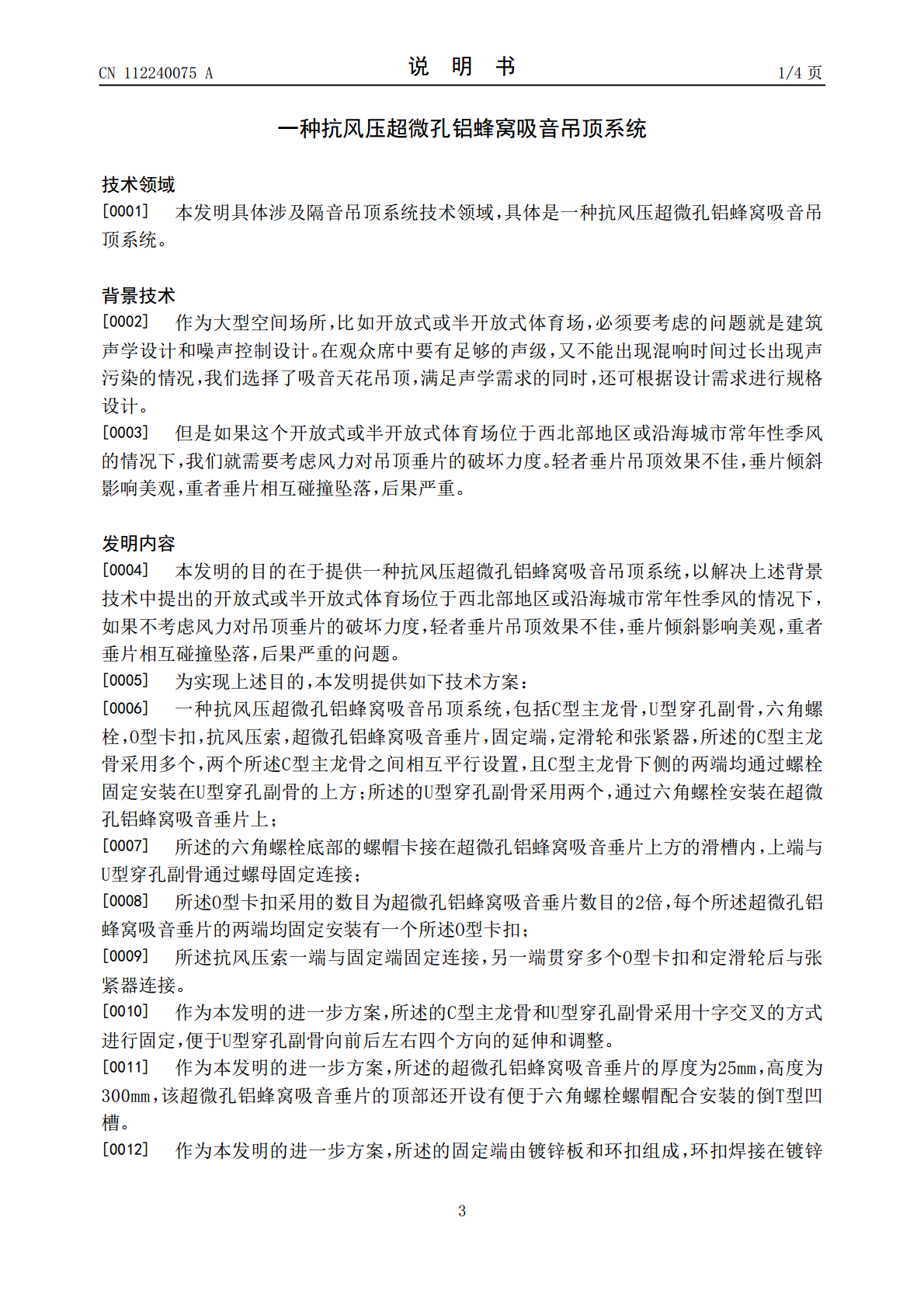

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112240075A(43)申请公布日2021.01.19(21)申请号202011290433.7(22)申请日2020.11.18(71)申请人阿贝龙智能装饰设计（北京）有限公司地址101149北京市通州区恒业北七街6号院8号楼1层101(72)发明人张升锋(74)专利代理机构合肥伟晟壹腾知识产权代理事务所(普通合伙)34190代理人张水平(51)Int.Cl.E04B9/00(2006.01)E04B9/06(2006.01)E04B9/14(2006.01)E04B1/84(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种抗风压超微孔铝蜂窝吸音吊顶系统(57)摘要本发明公开了一种抗风压超微孔铝蜂窝吸音吊顶系统，包括C型主龙骨，U型穿孔副骨，六角螺栓，O型卡扣，抗风压索，超微孔铝蜂窝吸音垂片，固定端，定滑轮和张紧器，本发明，通过摇动把手带动主齿轮转动，在从动齿轮的配合下，可实现抗风压索的收卷，由于每块超微孔铝蜂窝吸音垂片都通过O型卡扣与抗风压索固定，因此可实现对超微孔铝蜂窝吸音垂片的张紧，有效的提高了抗风压的强度，提高了吊顶系统的安全性能；本发明，结构简单，造型多样，用户可自定义形状和样式，超微孔铝蜂窝吸音垂片之间的间距可以根据U型穿孔副骨上孔洞的间距进行任意调整；结构简单，便于施工。CN112240075ACN112240075A权利要求书1/1页1.一种抗风压超微孔铝蜂窝吸音吊顶系统，其特征在于：包括C型主龙骨(1)，U型穿孔副骨(2)，六角螺栓(3)，O型卡扣(4)，抗风压索(5)，超微孔铝蜂窝吸音垂片(6)，固定端(7)，定滑轮(8)和张紧器(9)，所述的C型主龙骨(1)采用多个，两个所述C型主龙骨(1)之间相互平行设置，且C型主龙骨(1)下侧的两端均通过螺栓固定安装在U型穿孔副骨(2)的上方；所述的U型穿孔副骨(2)采用两个，通过六角螺栓(3)安装在超微孔铝蜂窝吸音垂片(6)上；所述的六角螺栓(3)底部的螺帽卡接在超微孔铝蜂窝吸音垂片(6)上方的滑槽内，上端与U型穿孔副骨(2)通过螺母固定连接；所述O型卡扣(4)采用的数目为超微孔铝蜂窝吸音垂片(6)数目的2倍，每个所述超微孔铝蜂窝吸音垂片(6)的两端均固定安装有一个所述O型卡扣(4)；所述抗风压索(5)一端与固定端(7)固定连接，另一端贯穿多个O型卡扣(4)和定滑轮(8)后与张紧器(9)连接。2.根据权利要求1所述的抗风压超微孔铝蜂窝吸音吊顶系统，其特征在于：所述的C型主龙骨(1)和U型穿孔副骨(2)采用十字交叉的方式进行固定，便于U型穿孔副骨(2)向前后左右四个方向的延伸和调整。3.根据权利要求2所述的抗风压超微孔铝蜂窝吸音吊顶系统，其特征在于：所述的超微孔铝蜂窝吸音垂片(6)的厚度为25mm，高度为300mm，该超微孔铝蜂窝吸音垂片(6)的顶部还开设有便于六角螺栓(3)螺帽配合安装的倒T型凹槽。4.根据权利要求3所述的抗风压超微孔铝蜂窝吸音吊顶系统，其特征在于：所述的固定端(7)由镀锌板和环扣组成，环扣焊接在镀锌板一侧的中间位置，该镀锌板的四角处分别通过膨胀螺栓与墙面进行固定。5.根据权利要求4所述的抗风压超微孔铝蜂窝吸音吊顶系统，其特征在于：所述的张紧器(9)包括固定外壳(91)，主齿轮(92)，摇动把手(93)，绞线孔(94)和从动齿轮(95)，所述的固定外壳(91)的一侧通过转轴安装有主齿轮(92)，所述的主齿轮(92)的外部同轴设置有用于驱动主齿轮(92)旋转的摇动把手(93)；所述的从动齿轮(95)设置在主齿轮(92)的一侧，并与主齿轮(92)啮合连接；所述的固定外壳(91)的顶部开设有绞线孔(94)；所述的固定外壳(91)内部设置有对抗风压索(5)进行收卷的收卷轮，且收卷轮与从动齿轮(95)同轴设置。6.根据权利要求4所述的抗风压超微孔铝蜂窝吸音吊顶系统，其特征在于：所述的O型卡扣(4)设置为圆筒状，在O型卡扣(4)一侧的中间位置开设有螺纹孔，并且固定安装有螺栓。2CN112240075A说明书1/4页一种抗风压超微孔铝蜂窝吸音吊顶系统技术领域[0001]本发明具体涉及隔音吊顶系统技术领域，具体是一种抗风压超微孔铝蜂窝吸音吊顶系统。背景技术[0002]作为大型空间场所，比如开放式或半开放式体育场，必须要考虑的问题就是建筑声学设计和噪声控制设计。在观众席中要有足够的声级，又不能出现混响时间过长出现声污染的情况，我们选择了吸音天花吊顶，满足声学需求的同时，还可根据设计需求进行规格设计。[0003]但是如果这个开放式或半开放式体育场位于西北部地区或沿海城市常年性季风的情况下，我们就需要考虑风力对吊顶垂片的破坏力度。轻者垂片吊顶效果不佳，垂片倾斜影响美观，
