一种防水吸音铝蜂窝板吊顶系统.pdf
2023-05-16
10金币
391KB
9页
一吃****瀚文
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种防水吸音铝蜂窝板吊顶系统.pdf

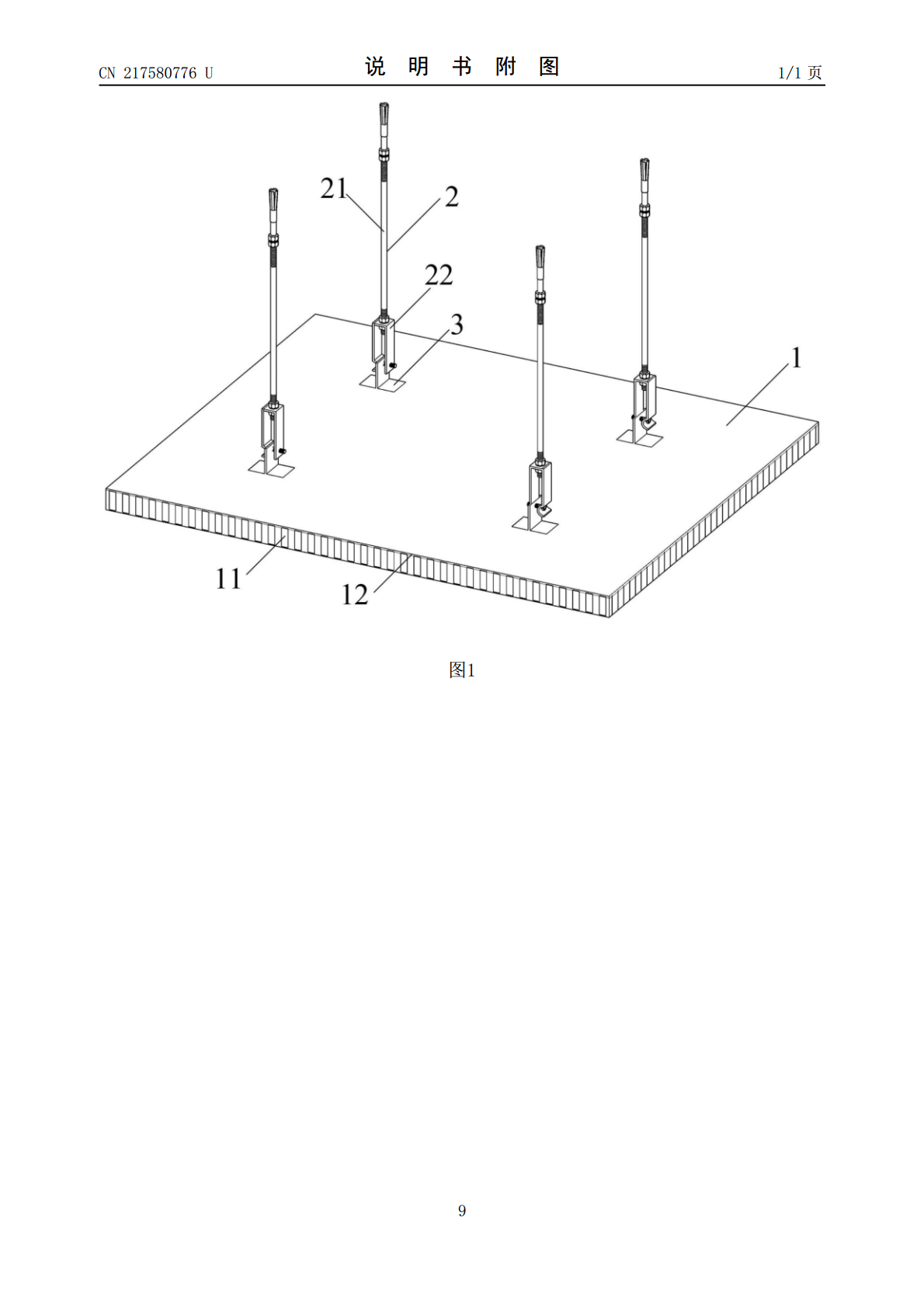

本实用新型提供了一种防水吸音铝蜂窝板吊顶系统,其包括铝蜂窝板和吊杆单元;所述铝蜂窝板包括铝蜂窝芯层和设置于所述铝蜂窝芯层的两侧的GRC面层;所述铝蜂窝芯层的厚度为1?3mm,并且铝蜂窝芯层中的蜂窝结构内填充有GRC;所述GRC面层的表面设置有防水层;所述铝蜂窝板的边缘设置有金属边框,所述金属边框的侧边设置有防水条安装槽和吸音棉安装槽,其内分别安装有防水条和吸音棉;所述吊杆单元包括吊杆和冂字形吊件,所述冂字形吊件的顶板设置有通孔,并套接于所述吊杆的下部;所述铝蜂窝板与吊杆单元之间通过T形挂件连接。其具有结构
2023-05-16
10
391KB
一种抗风压超微孔铝蜂窝吸音吊顶系统.pdf

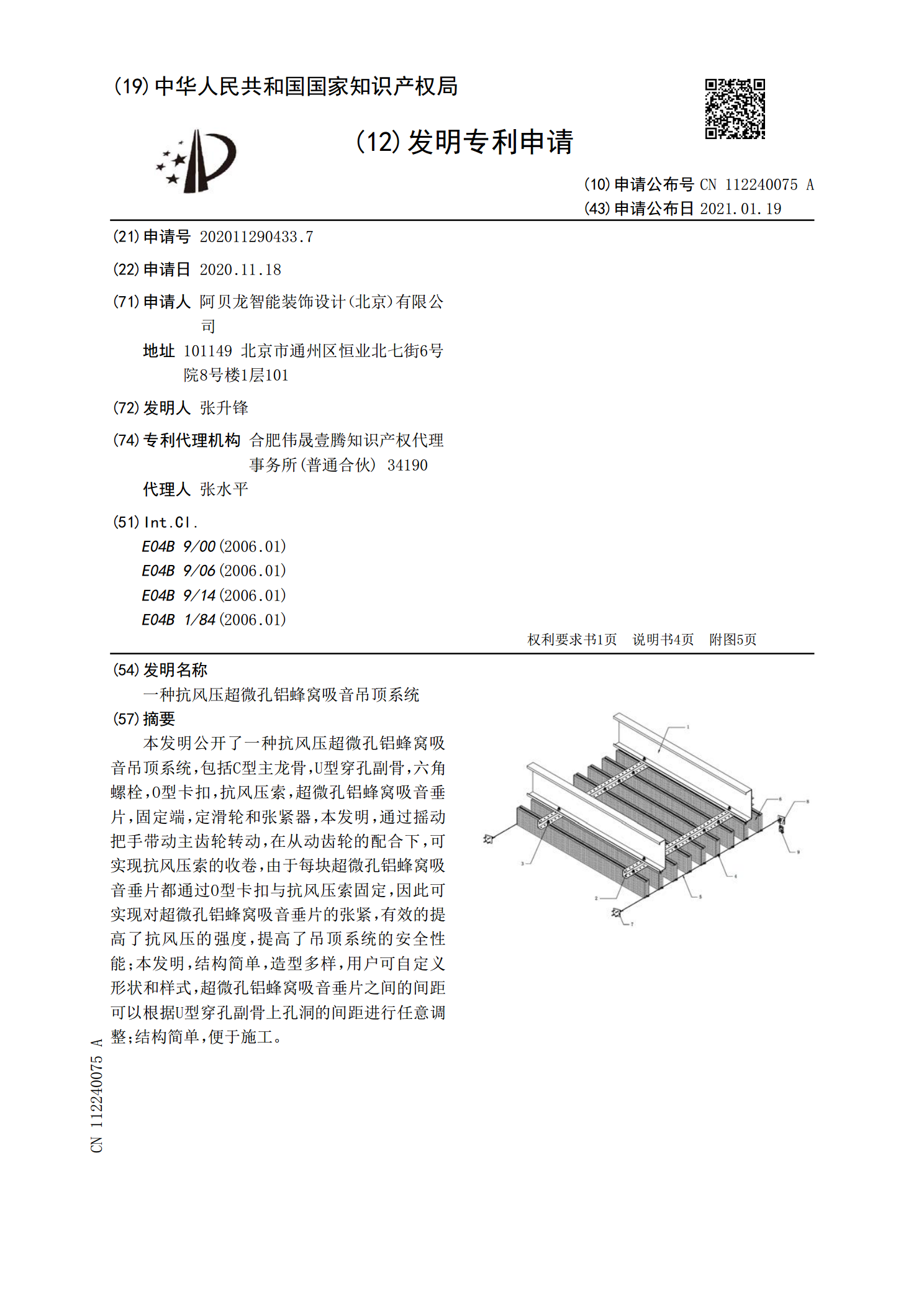

本发明公开了一种抗风压超微孔铝蜂窝吸音吊顶系统，包括C型主龙骨，U型穿孔副骨，六角螺栓，O型卡扣，抗风压索，超微孔铝蜂窝吸音垂片，固定端，定滑轮和张紧器，本发明，通过摇动把手带动主齿轮转动，在从动齿轮的配合下，可实现抗风压索的收卷，由于每块超微孔铝蜂窝吸音垂片都通过O型卡扣与抗风压索固定，因此可实现对超微孔铝蜂窝吸音垂片的张紧，有效的提高了抗风压的强度，提高了吊顶系统的安全性能；本发明，结构简单，造型多样，用户可自定义形状和样式，超微孔铝蜂窝吸音垂片之间的间距可以根据U型穿孔副骨上孔洞的间距进行任意调整；
2023-06-21
10
677KB
一种铝蜂窝板吊顶.pdf
本发明公开一种铝蜂窝板吊顶，其不对铝蜂窝板造成结构上的破坏，可以完成拆下回收再利用。一种铝蜂窝板吊顶，四根封边条首尾拼接成矩形框架，铝蜂窝板设置在矩形框架内；封边条包括第一板体，第一板体的顶部表面凸出形成第一卡扣，第一卡扣用于插入三角龙骨内固定，第一板体的底部外表面凸出两根相对的第二板体，两根第二板体用于夹持固定铝蜂窝板的边沿，位于上方的第二板体边沿弯折形成钩状向下的第三板体；保险片包括第七板体，第七板体的两端弯折形成V形卡板，第一板体一侧的V形卡板向下弯折延伸形成钩状的第八板体；三角龙骨的顶部两端嵌入两
2023-06-21
10
414KB
一种铝蜂窝板复合板材吊顶系统.pdf
本发明公开了一种铝蜂窝板复合板材吊顶系统，涉及装饰板材领域，主要包括丝杆、连接件、龙骨型装饰条、蜂窝板材和收边线底座，天花板上固定有若干根丝杆，每根丝杆上均通过螺母固定有连接件，若干个龙骨型装饰条与连接件配合固定，蜂窝板材安装在相邻的两龙骨型装饰条的安装槽内，固定在墙体上的收边线底座通过螺丝分别与最外侧的蜂窝板材固定连接。本发明的有益效果为：采用本发明的安装结构，无需将蜂窝板制成带有型材包边的结构，从而降低了蜂窝板的生产成本。此外，本发明结构简单，蜂窝板尺寸可以根据现场尺寸和造型进行裁切，易于安装，能实现
2023-06-21
10
1.1MB
一种含防水夹层铝蜂窝板.pdf
本发明公开了一种含防水夹层铝蜂窝板，包括表层铝板，所述表层铝板的底部固定连接有粘结剂板，所述粘结剂板的底部固定固定连接有防水层一，所述防水层一的底部固定连接有透气层，所述透气层的底部固定连接有铝蜂窝芯，所述铝蜂窝芯的底部固定连接有密封层，所述密封层的底部固定连接有防水层二，所述防水层二的底部固定连接有底层铝板。本发明达到可以防水防潮的效果，增强了铝蜂窝板的实用性，便于使用者使用，该含防水夹层铝蜂窝板，解决了现有的铝蜂窝板大都是为一个整体的板材，而目前的铝蜂窝板防水性较差，在安装后通常会出现窝板潮湿的现象，
2023-06-21
10
343KB
