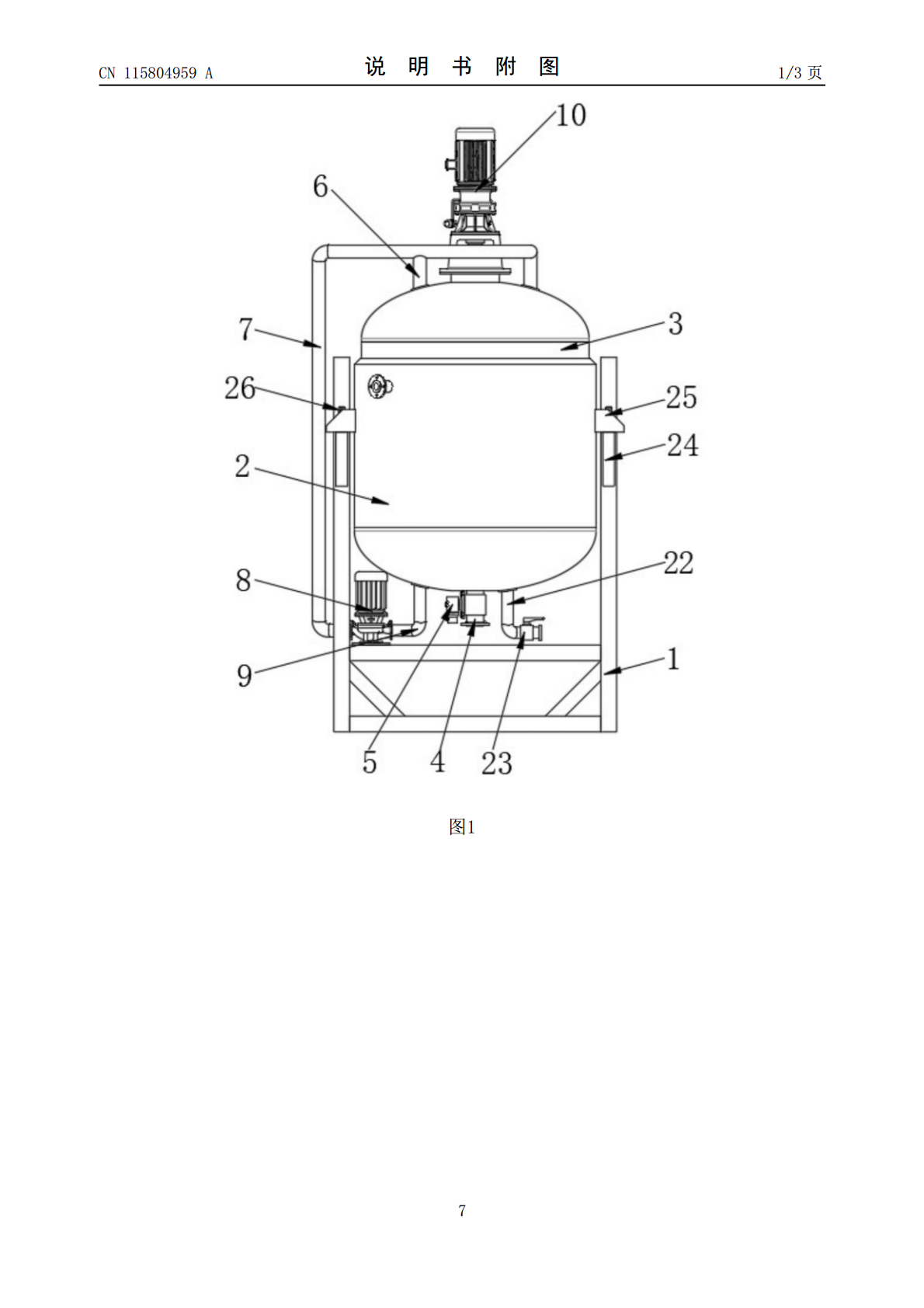

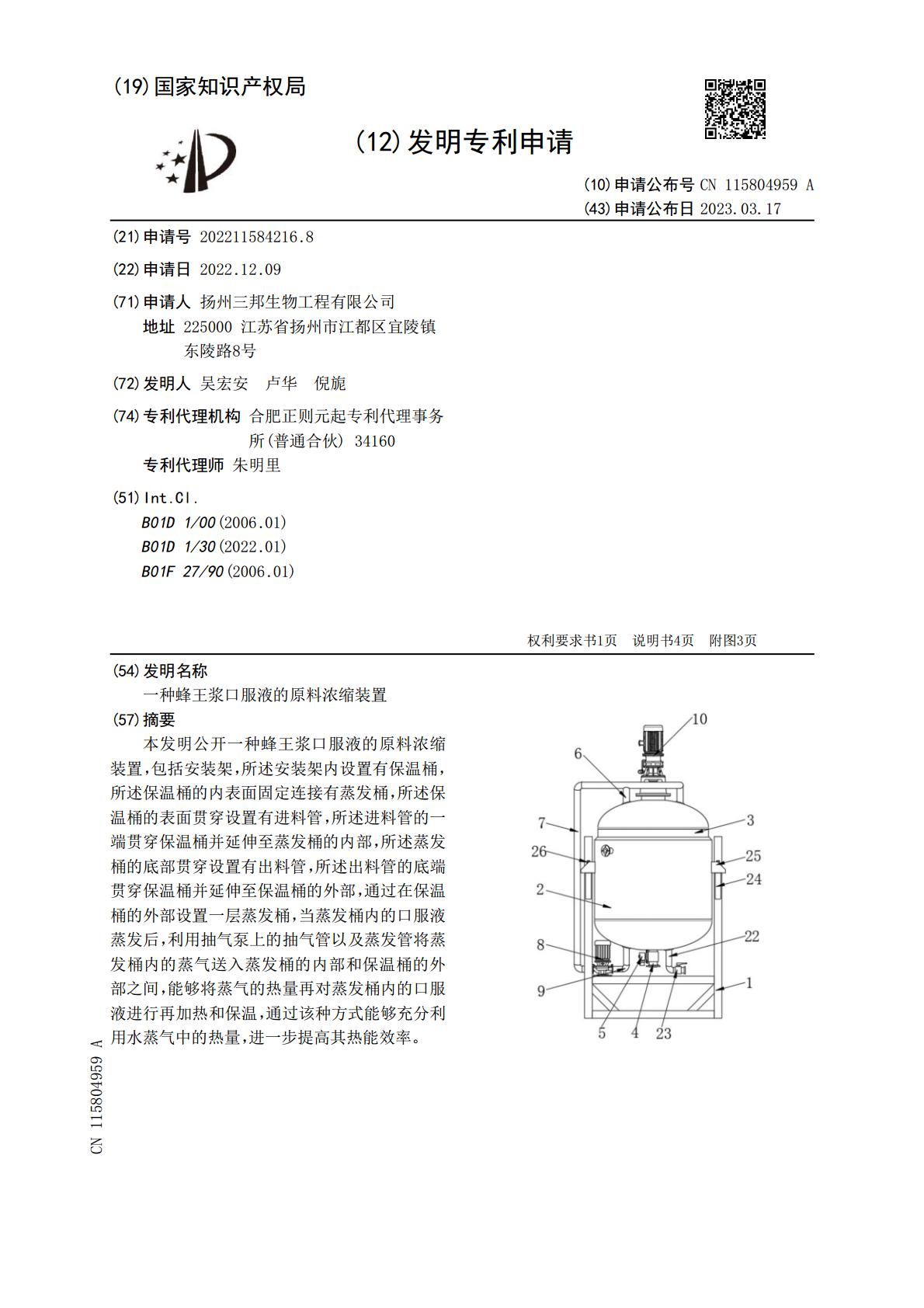

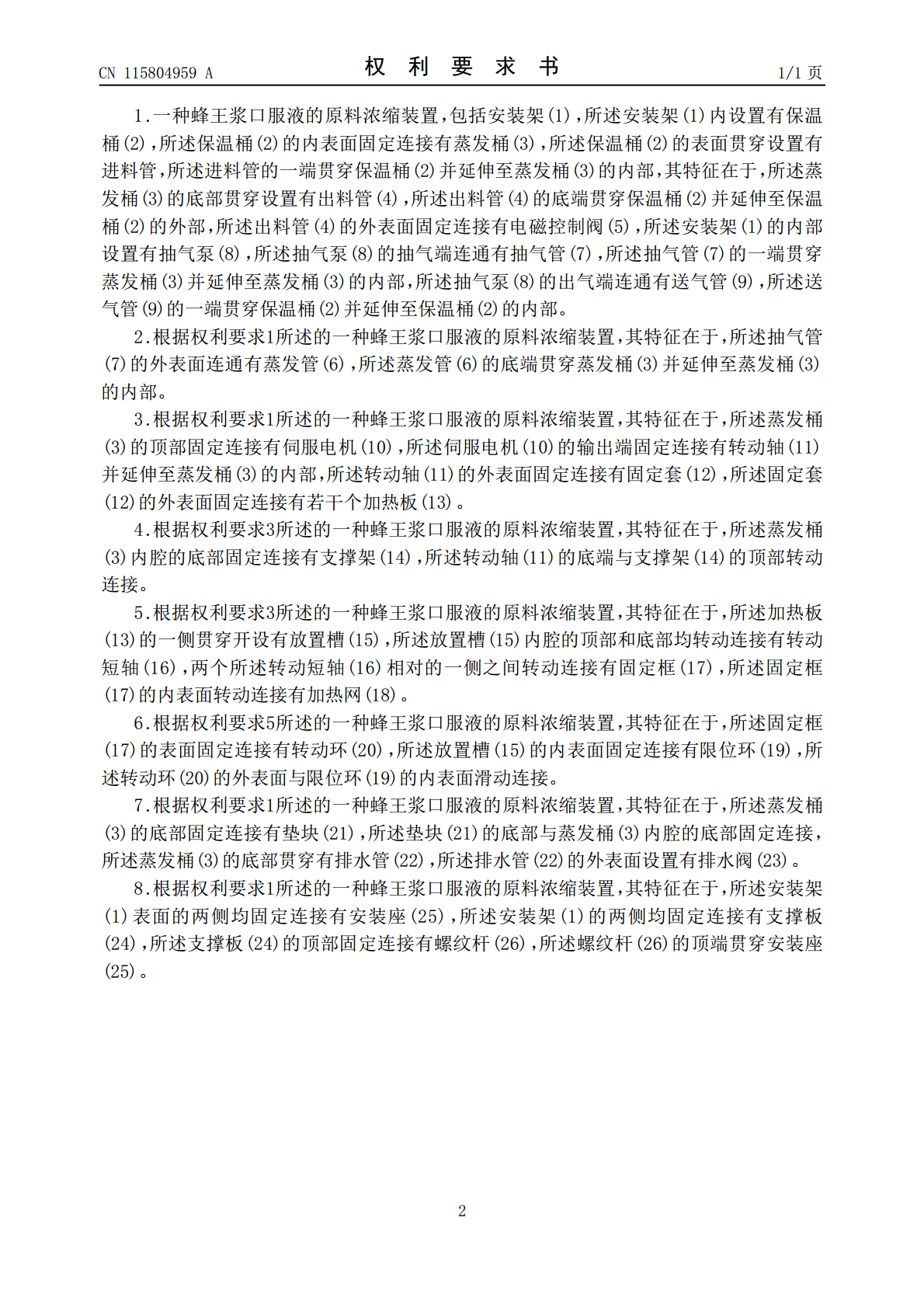

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115804959A(43)申请公布日2023.03.17(21)申请号202211584216.8(22)申请日2022.12.09(71)申请人扬州三邦生物工程有限公司地址225000江苏省扬州市江都区宜陵镇东陵路8号(72)发明人吴宏安卢华倪旎(74)专利代理机构合肥正则元起专利代理事务所(普通合伙)34160专利代理师朱明里(51)Int.Cl.B01D1/00(2006.01)B01D1/30(2022.01)B01F27/90(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种蜂王浆口服液的原料浓缩装置(57)摘要本发明公开一种蜂王浆口服液的原料浓缩装置，包括安装架，所述安装架内设置有保温桶，所述保温桶的内表面固定连接有蒸发桶，所述保温桶的表面贯穿设置有进料管，所述进料管的一端贯穿保温桶并延伸至蒸发桶的内部，所述蒸发桶的底部贯穿设置有出料管，所述出料管的底端贯穿保温桶并延伸至保温桶的外部，通过在保温桶的外部设置一层蒸发桶，当蒸发桶内的口服液蒸发后，利用抽气泵上的抽气管以及蒸发管将蒸发桶内的蒸气送入蒸发桶的内部和保温桶的外部之间，能够将蒸气的热量再对蒸发桶内的口服液进行再加热和保温，通过该种方式能够充分利用水蒸气中的热量，进一步提高其热能效率。CN115804959ACN115804959A权利要求书1/1页1.一种蜂王浆口服液的原料浓缩装置，包括安装架(1)，所述安装架(1)内设置有保温桶(2)，所述保温桶(2)的内表面固定连接有蒸发桶(3)，所述保温桶(2)的表面贯穿设置有进料管，所述进料管的一端贯穿保温桶(2)并延伸至蒸发桶(3)的内部，其特征在于，所述蒸发桶(3)的底部贯穿设置有出料管(4)，所述出料管(4)的底端贯穿保温桶(2)并延伸至保温桶(2)的外部，所述出料管(4)的外表面固定连接有电磁控制阀(5)，所述安装架(1)的内部设置有抽气泵(8)，所述抽气泵(8)的抽气端连通有抽气管(7)，所述抽气管(7)的一端贯穿蒸发桶(3)并延伸至蒸发桶(3)的内部，所述抽气泵(8)的出气端连通有送气管(9)，所述送气管(9)的一端贯穿保温桶(2)并延伸至保温桶(2)的内部。2.根据权利要求1所述的一种蜂王浆口服液的原料浓缩装置，其特征在于，所述抽气管(7)的外表面连通有蒸发管(6)，所述蒸发管(6)的底端贯穿蒸发桶(3)并延伸至蒸发桶(3)的内部。3.根据权利要求1所述的一种蜂王浆口服液的原料浓缩装置，其特征在于，所述蒸发桶(3)的顶部固定连接有伺服电机(10)，所述伺服电机(10)的输出端固定连接有转动轴(11)并延伸至蒸发桶(3)的内部，所述转动轴(11)的外表面固定连接有固定套(12)，所述固定套(12)的外表面固定连接有若干个加热板(13)。4.根据权利要求3所述的一种蜂王浆口服液的原料浓缩装置，其特征在于，所述蒸发桶(3)内腔的底部固定连接有支撑架(14)，所述转动轴(11)的底端与支撑架(14)的顶部转动连接。5.根据权利要求3所述的一种蜂王浆口服液的原料浓缩装置，其特征在于，所述加热板(13)的一侧贯穿开设有放置槽(15)，所述放置槽(15)内腔的顶部和底部均转动连接有转动短轴(16)，两个所述转动短轴(16)相对的一侧之间转动连接有固定框(17)，所述固定框(17)的内表面转动连接有加热网(18)。6.根据权利要求5所述的一种蜂王浆口服液的原料浓缩装置，其特征在于，所述固定框(17)的表面固定连接有转动环(20)，所述放置槽(15)的内表面固定连接有限位环(19)，所述转动环(20)的外表面与限位环(19)的内表面滑动连接。7.根据权利要求1所述的一种蜂王浆口服液的原料浓缩装置，其特征在于，所述蒸发桶(3)的底部固定连接有垫块(21)，所述垫块(21)的底部与蒸发桶(3)内腔的底部固定连接，所述蒸发桶(3)的底部贯穿有排水管(22)，所述排水管(22)的外表面设置有排水阀(23)。8.根据权利要求1所述的一种蜂王浆口服液的原料浓缩装置，其特征在于，所述安装架(1)表面的两侧均固定连接有安装座(25)，所述安装架(1)的两侧均固定连接有支撑板(24)，所述支撑板(24)的顶部固定连接有螺纹杆(26)，所述螺纹杆(26)的顶端贯穿安装座(25)。2CN115804959A说明书1/4页一种蜂王浆口服液的原料浓缩装置技术领域[0001]本发明涉及口服液浓缩技术领域，具体为一种蜂王浆口服液的原料浓缩装置。背景技术[0002]蜂王浆也叫蜂乳，是蜜蜂工蜂头部咽腺分泌的一种黏稠的乳状物质，颜色从乳白色到淡黄色不等。现代医学研究表明，蜂王浆是一种很好的抗衰老、抗微生物、抗肿瘤、增强免疫的保健食品及护肤美容佳品。蜂王浆一直都是天然的营养补
