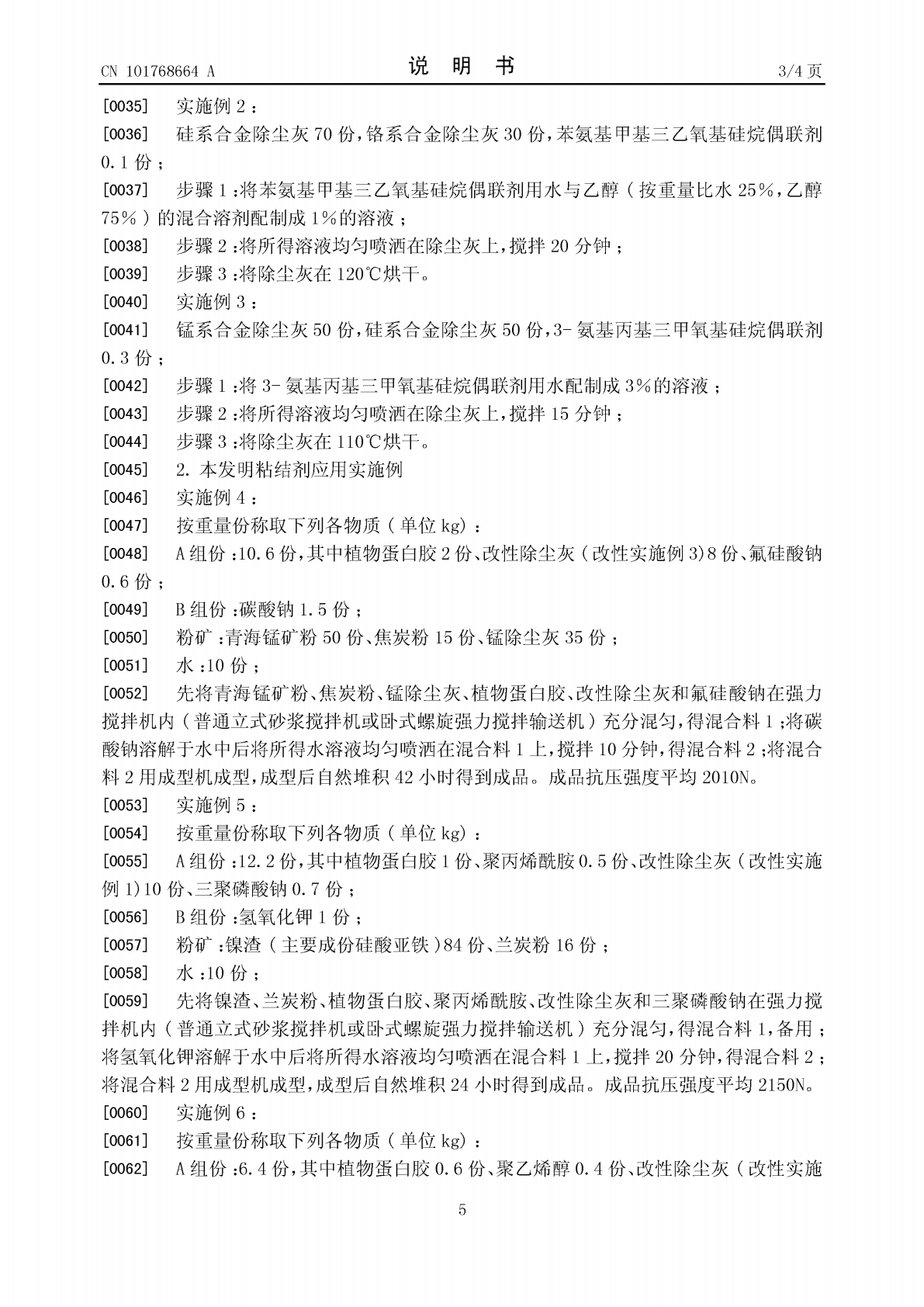

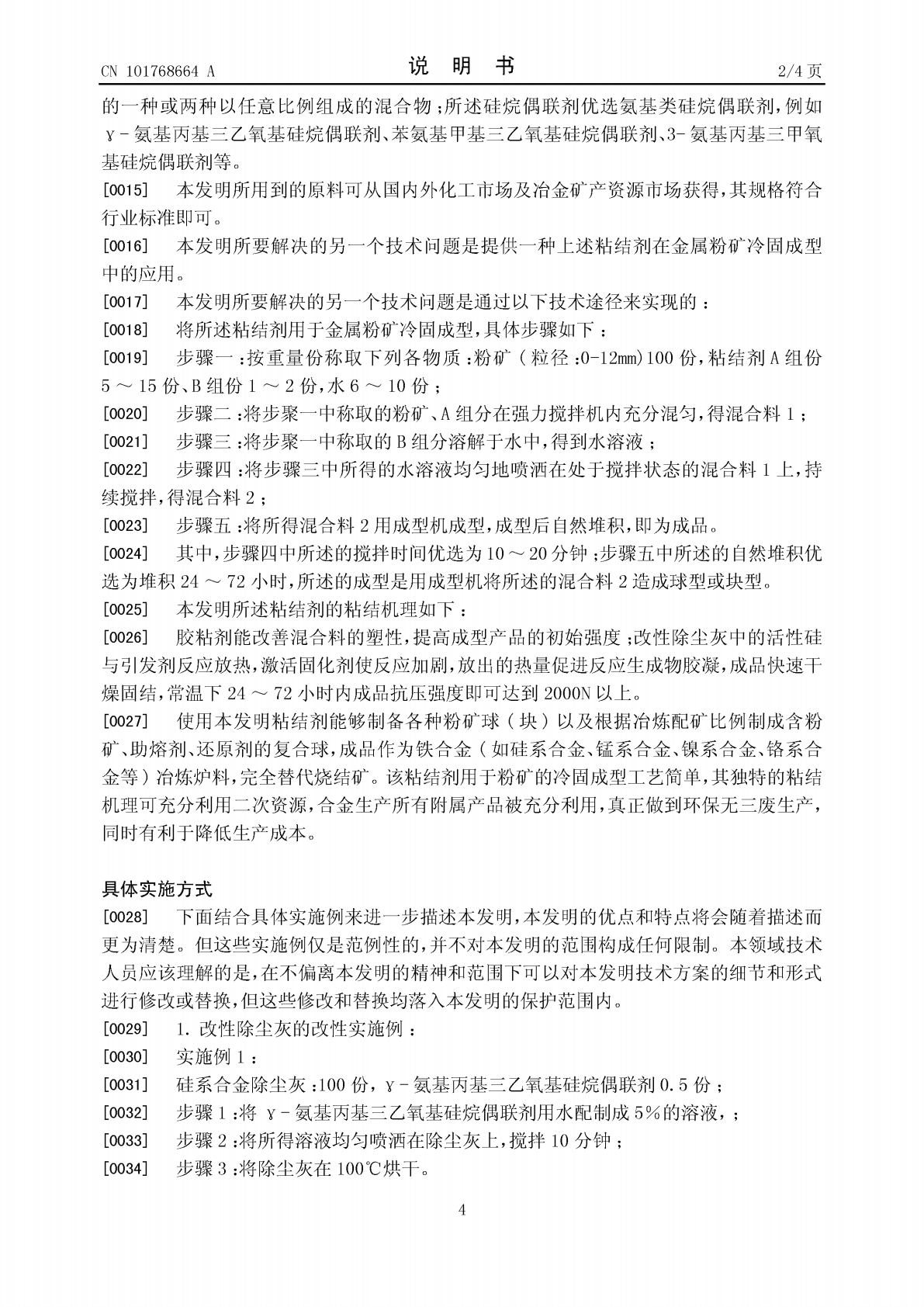

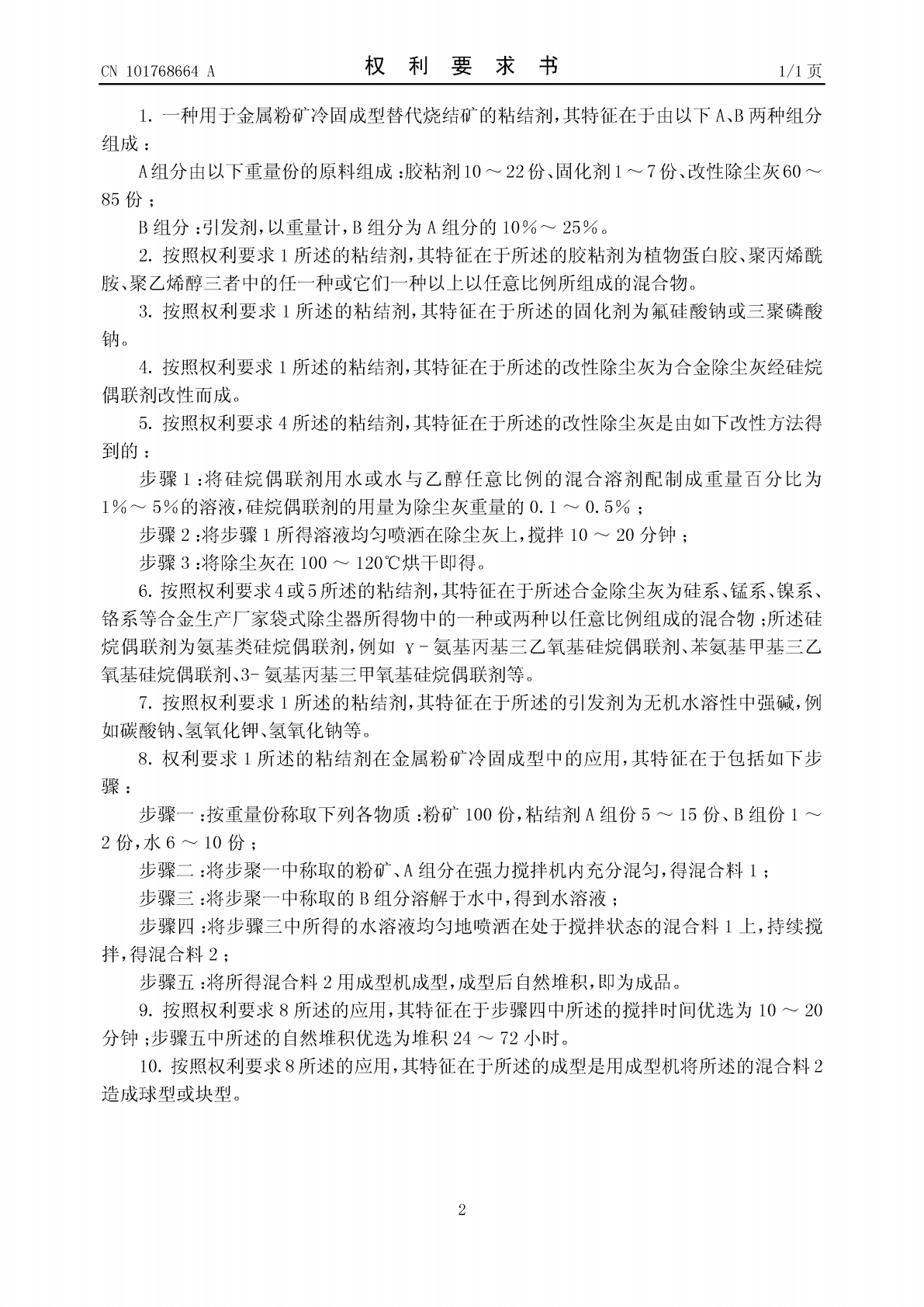

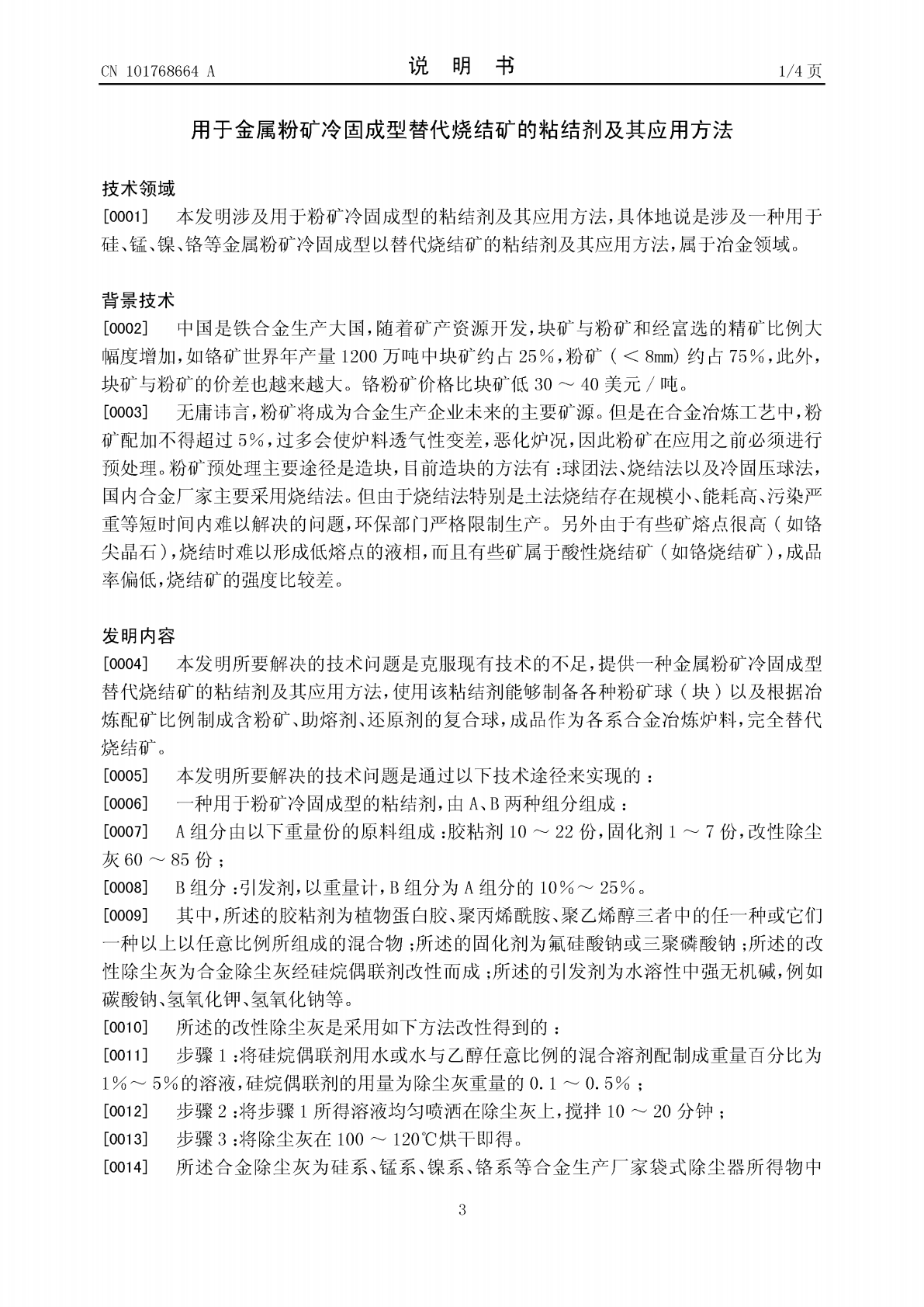

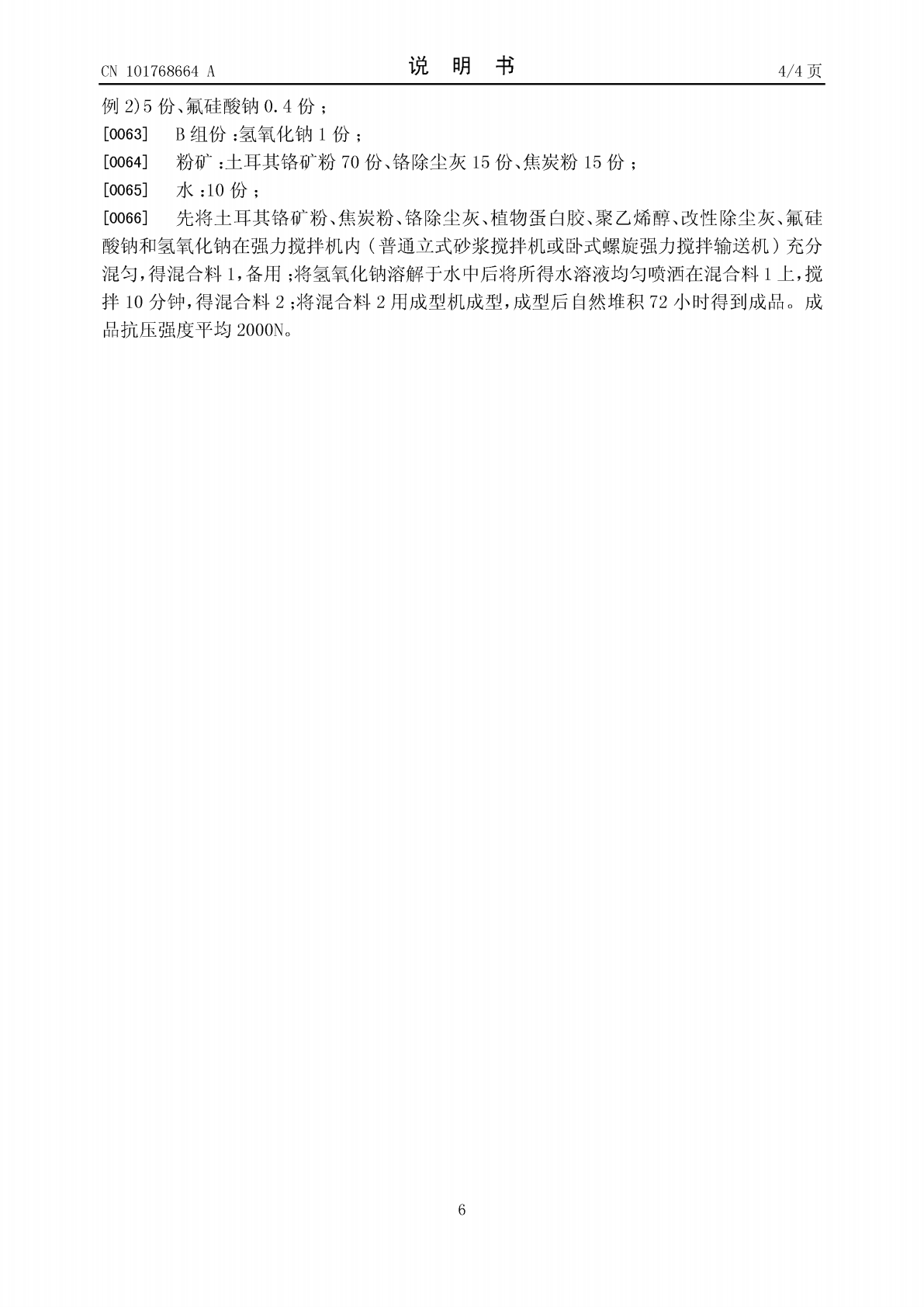

用于金属粉矿冷固成型替代烧结矿的粘结剂及其应用方法.pdf

本发明涉及用于金属粉矿冷固成型替代烧结矿的粘结剂及其应用方法，具体涉及一种用于硅、锰、镍、铬等金属粉矿冷固成型的粘结剂，由A、B两种组分组成，其中A组分由胶粘剂、固化剂、改性除尘灰组成，B组分为引发剂。使用该粘结剂能够制备各种粉矿球(块)以及根据冶炼配矿比例制成含粉矿、助熔剂、还原剂的复合球，成品作为铁合金(如硅系合金、锰系合金、镍系合金、铬系合金等)冶炼炉料，完全替代烧结矿。该粘结剂用于粉矿的冷固成型工艺简单，其独特的粘结机理可充分利用二次资源，合金生产所有附属产品被充分利用，真正做到环保无三废生产，同

2023-06-20

10

329KB

矿粉成型粘结剂.pdf

本发明公开了矿粉成型粘结剂，其特征在于包括如下重量份数的组分；聚丙烯酰胺3-5份；硫酸钙7-10份；碳酸钠0-10份；将粘结剂加入到矿粉中，占矿粉重量的0.1-0.5%；再加入到润磨机或高压辊磨机进行磨料和混合均匀；将混合均匀的物料输送到造球机中，造球；将成型球团输送到竖炉或链篦机-回转窑高温焙烧。本发明矿粉成型粘结剂，加入量少，成本低；可显著提高球团的低温性能和高温性能；不带入对炼铁、炼钢有害的成分；成功地克服了无机粘结剂使球团矿的品位降低，冶金性能变差的缺点，以及有机粘结剂成本高的问题，具有广阔的应用

2023-06-20

10

296KB

用于将矿粉烧结为烧结矿的烧结助燃剂及其使用方法.pdf

本发明涉及一种用于将矿粉烧结为烧结矿的烧结助燃剂及其使用方法，烧结助燃剂以蛇纹石粉为载体，包括如下组分，并且当矿粉中含铁量在50％-70％的情况下，以上各种组分所占的重量百分比如下：氯酸钠：10-25％、硝酸钠：1-20％、碳酸铵：1-10％、硼砂：1-20％、氧化铈：1-20％、氧化锰：1-10％、氧化铁黑：1-20％、重钙粉：1-10％、膨润土：1-20％、氧化钠：1-10％。将矿粉以及重量为矿粉的0.3‰比例的烧结助燃剂输送到一次混合机加水湿润混匀，然后经二次混合机造球制粒后均匀分布在烧结机炉床上，

2023-06-20

10

176KB

一种铬粉矿冷压球团用的成型粘结剂及其使用方法.pdf

本发明属于铁合金生产领域，涉及一种基于高碳铬铁生产工艺原料参数的铬粉矿冷压球团所用的粘接剂，所用的是复合型无机粘结剂。粘结剂的成分质量百分比为MgO10-30%，MgCl210-30%，H2O50-70%。使用时成型粘结剂中的三种成分，要分别与铬矿粉直接混合，并混合均匀，不能单独配制成粘结剂再使用。在铬粉矿中添加镁质粘结剂，搅拌均匀后送至强力压球机成型。采用本发明中的粘结剂配方，能对镁铝比参数修正，并且由此生产的铬粉矿冷压球团既具有常温强度，同时也能满足矿热炉对炉料在高温下保持透气性的要求。采用本发明粘接

2023-06-20

10

349KB

利用固废、危废生产冷固球烧结矿的方法.pdf

本发明公开一种利用冶金、化工固废、危废生产冷固球烧结矿的方法，即将钢铁冶金生产中产生的转炉污泥、动力污泥、各类除尘灰等固废及危废，化工生产中产生的大量硫酸渣、铬渣、电镀污泥、化工污泥、石油污泥(催化剂)等化工固废、危废通过粉碎磨细、配料、混匀、圆盘造球、烧结等工艺处理，生产成可供高炉使用的烧结矿，从而达到固废、危废的无害化和资源化的最终目的，具有良好的社会经济及生态环境效益。

2023-06-18

10

249KB
