一种生产镁锆中间合金的二次熔炼法.pdf

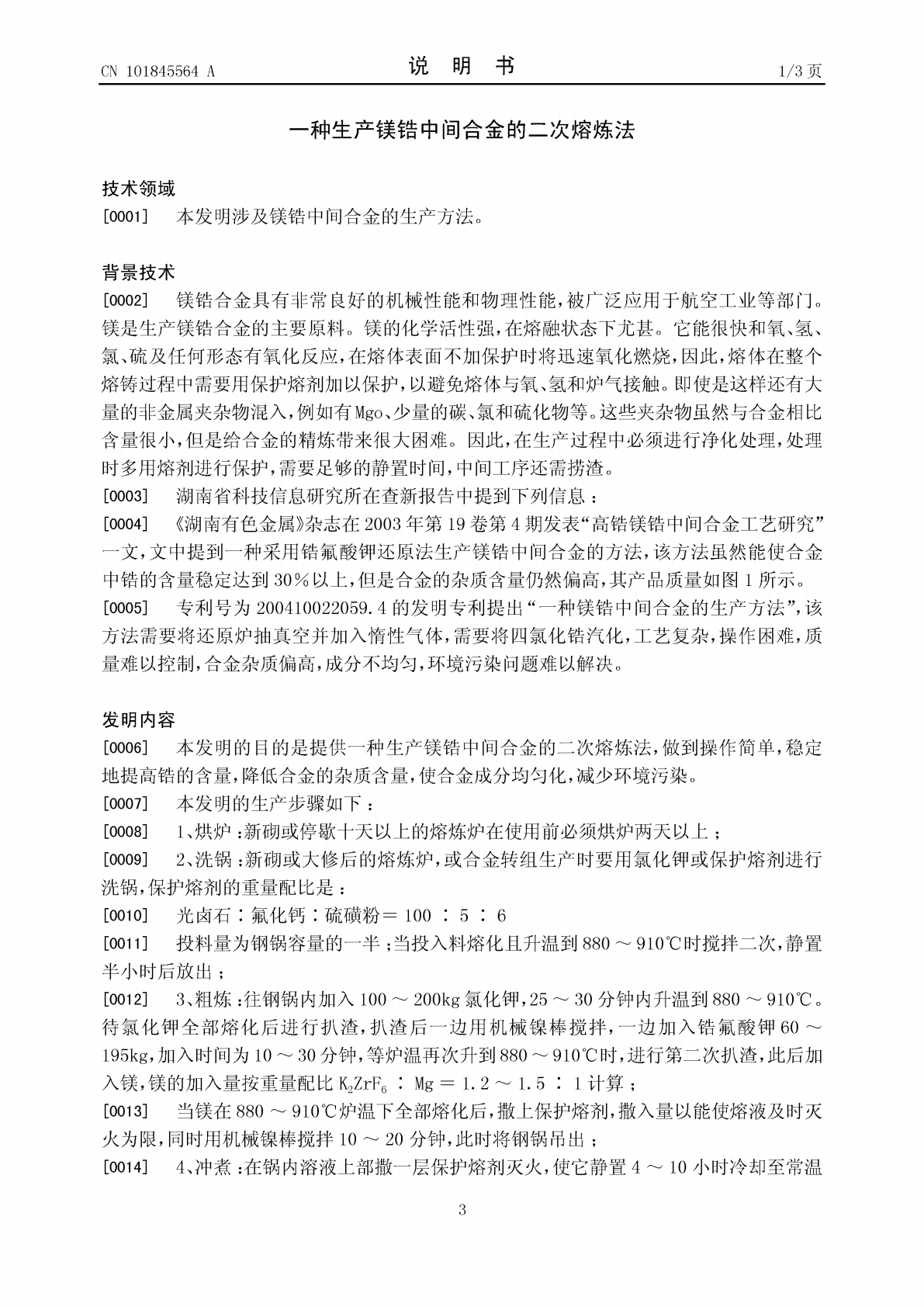

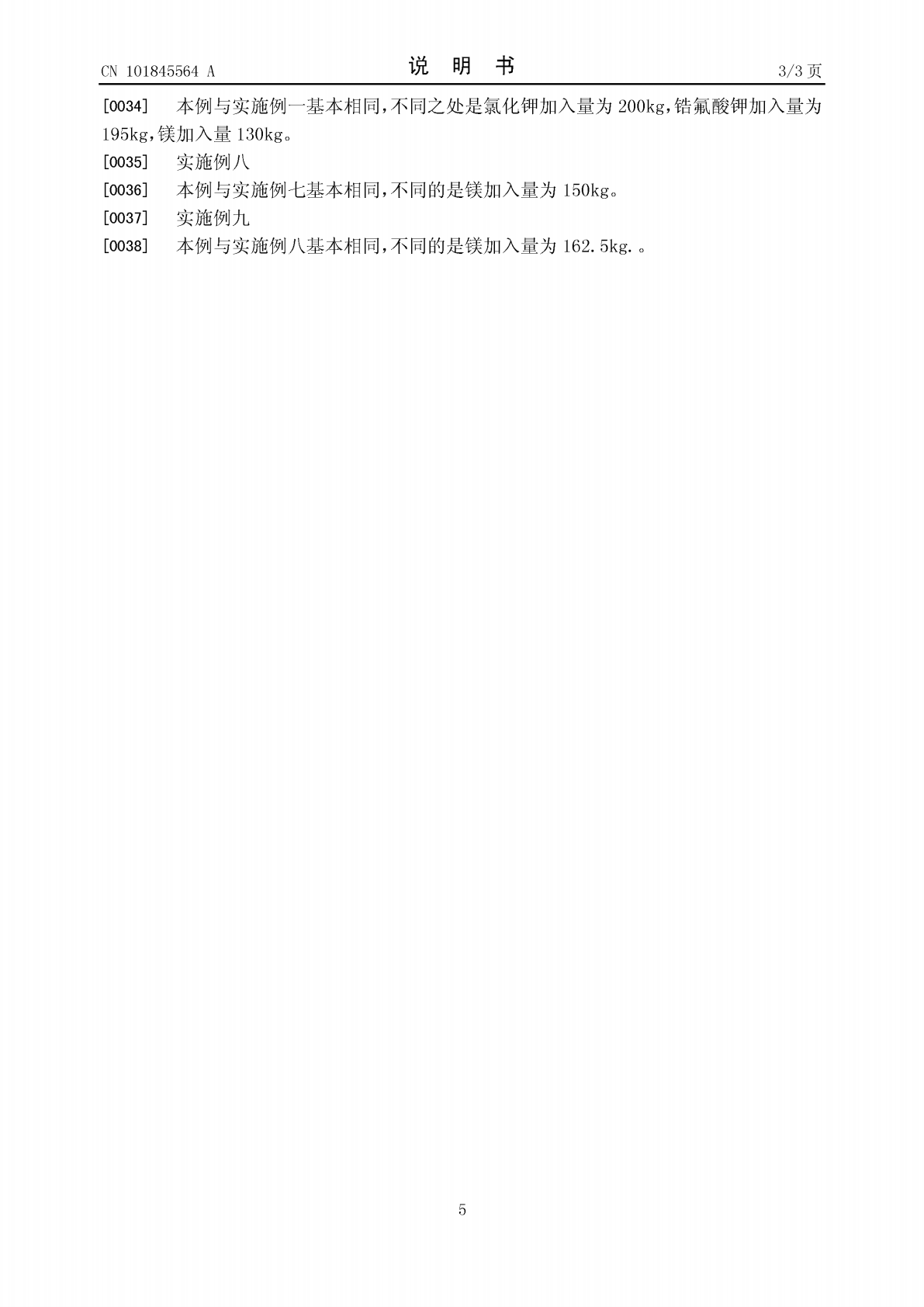

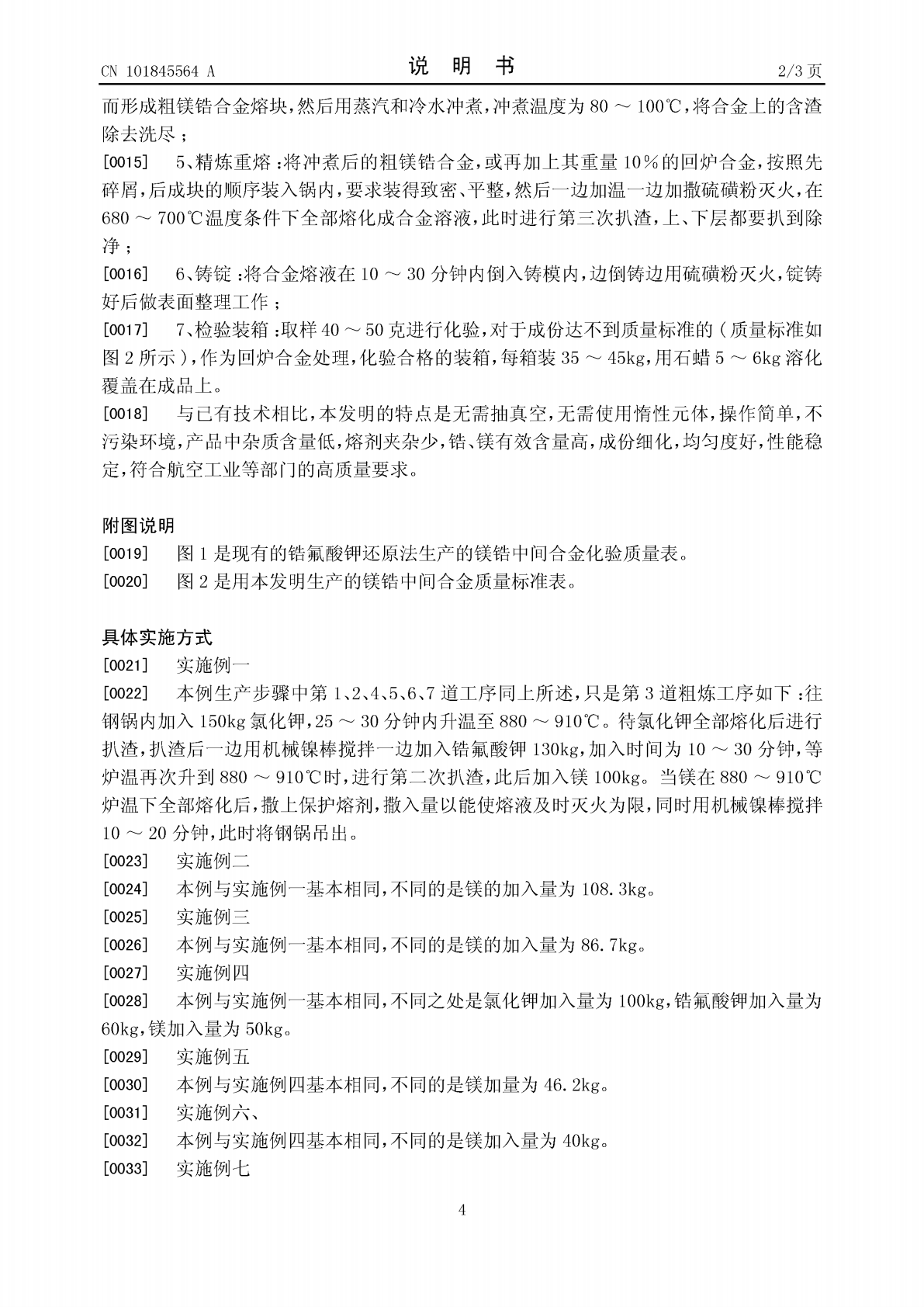

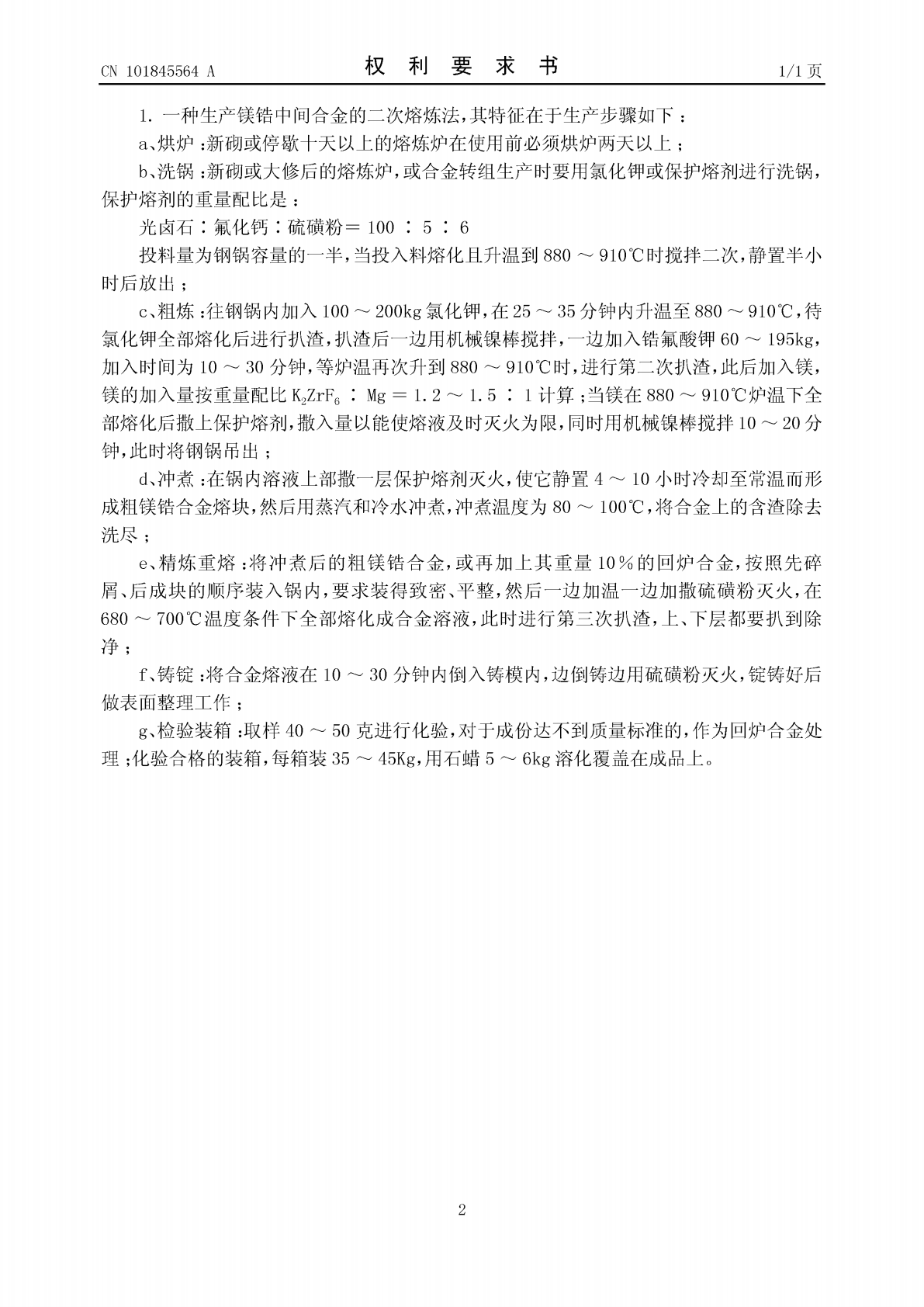

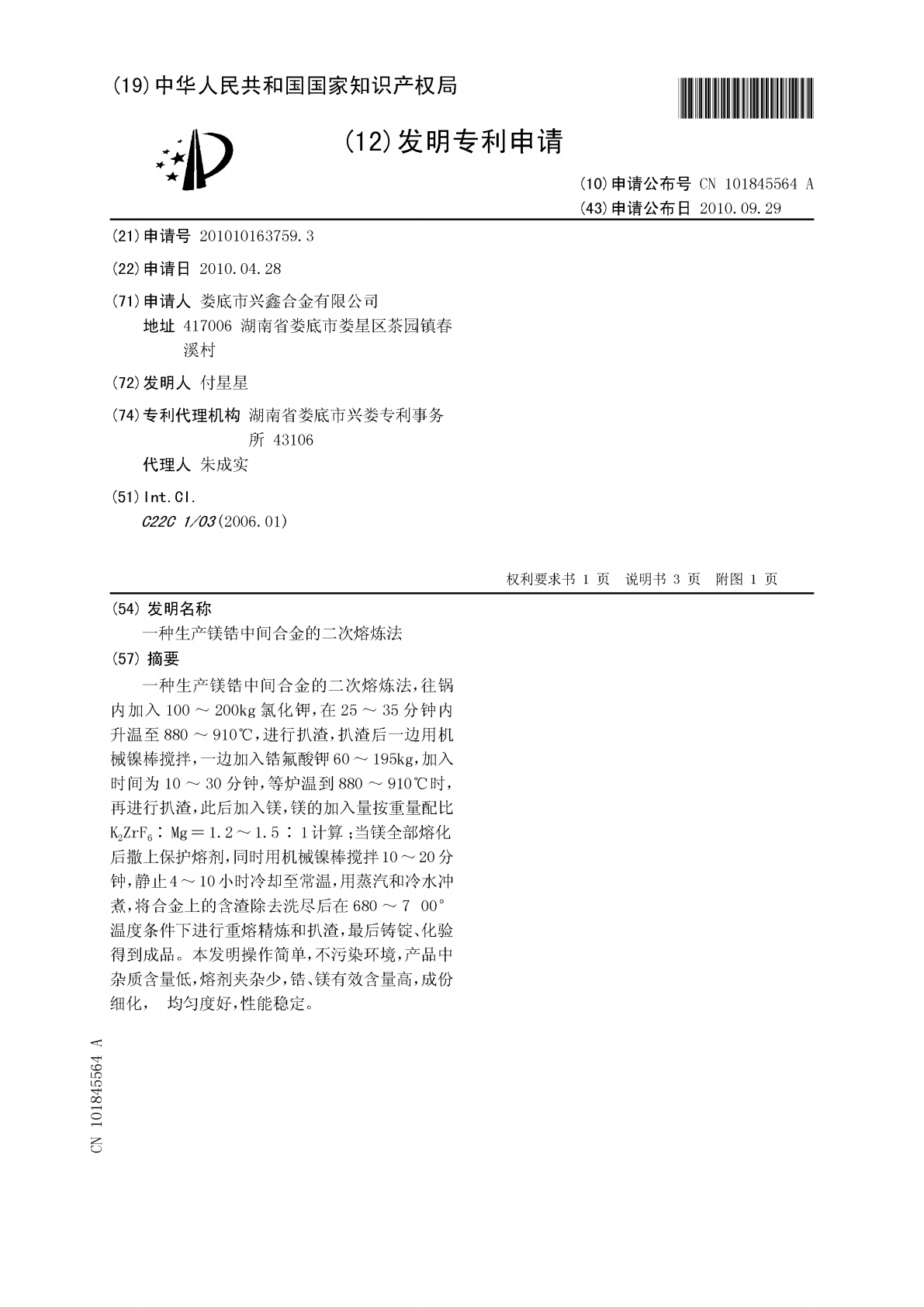

一种生产镁锆中间合金的二次熔炼法，往锅内加入100～200kg氯化钾，在25～35分钟内升温至880～910℃，进行扒渣，扒渣后一边用机械镍棒搅拌，一边加入锆氟酸钾60～195kg，加入时间为10～30分钟，等炉温到880～910℃时，再进行扒渣，此后加入镁，镁的加入量按重量配比K2ZrF6∶Mg＝1.2～1.5∶1计算；当镁全部熔化后撒上保护熔剂，同时用机械镍棒搅拌10～20分钟，静止4～10小时冷却至常温，用蒸汽和冷水冲煮，将合金上的含渣除去洗尽后在680～7?00°温度条件下进行重熔精炼和扒渣，最后

2023-06-20

10

235KB

镁锆中间合金的生产方法.pdf

本发明公开了一种镁锆中间合金的生产方法，包括如下步骤：将金属镁在反应炉中熔化，并通入由CO

2023-06-17

10

270KB

一种镁锆中间合金及其生产方法.pdf

本发明公开了一种一步还原成型法生产镁锆中间合金的方法，所述方法具体将镁锆中间合金生产用主要原料(镁锭和锆氟酸钾)，经过预处理，在硅碳棒保温翻转炉内大高径比耐热不锈钢坩埚中进行还原反应，通过控制熔剂配比、还原温度、还原时间和搅拌浇铸速度、浇铸温度、电磁振动频率等因素控制，一步还原成型生产出高品质的镁锆中间合金锭。中间合金锭经过表面抛光处理后，加真空单锭包装，然后按客户要求进行整件充Ar气封装或者蜡封入库。本发明所述的方法为无水环境生产，安全性提高，适应连续批量生产，且生产成本降低，效率大大提高。

2023-06-19

10

393KB

应用工频炉熔炼稀土镁中间合金.docx

应用工频炉熔炼稀土镁中间合金标题：工频炉熔炼稀土镁中间合金摘要：稀土镁中间合金作为一种重要的稀土金属材料，在航空航天、汽车制造、电子器件等领域具有广泛的应用。本论文以工频炉熔炼稀土镁中间合金为研究对象，综述了稀土镁中间合金的熔炼工艺、特性以及应用现状。通过对现有研究的总结和归纳，对稀土镁中间合金的未来发展提出了展望。1.引言稀土镁中间合金是由稀土元素与镁元素混合熔炼而成的金属材料。由于稀土元素的加入，稀土镁中间合金具有良好的耐腐蚀性、高强度、轻质等特点，广泛应用于航空航天、汽车制造、电子器件等高端领域。2

2024-10-19

5

10KB

一种锌锆中间合金的制备方法及锌锆中间合金.pdf

本发明提供一种锌锆中间合金的制备方法及锌锆中间合金，包括如下步骤：(1)配料：按照如下重量比配置，锆1.6‑2％，余量为锌；(2)熔炼：先将锌锭投入熔炉内，温度控制至550－600℃时加入锆粉；(3)铸造：铸造温度控制在500－550℃。本发明的锌锆中间合金作为原料加入锌合金的制备中，可使熔化温度降低，缩短金属材料的熔炼时间和降低冶炼温度。

2023-06-18

10

144KB
