添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯的制作方法.pdf

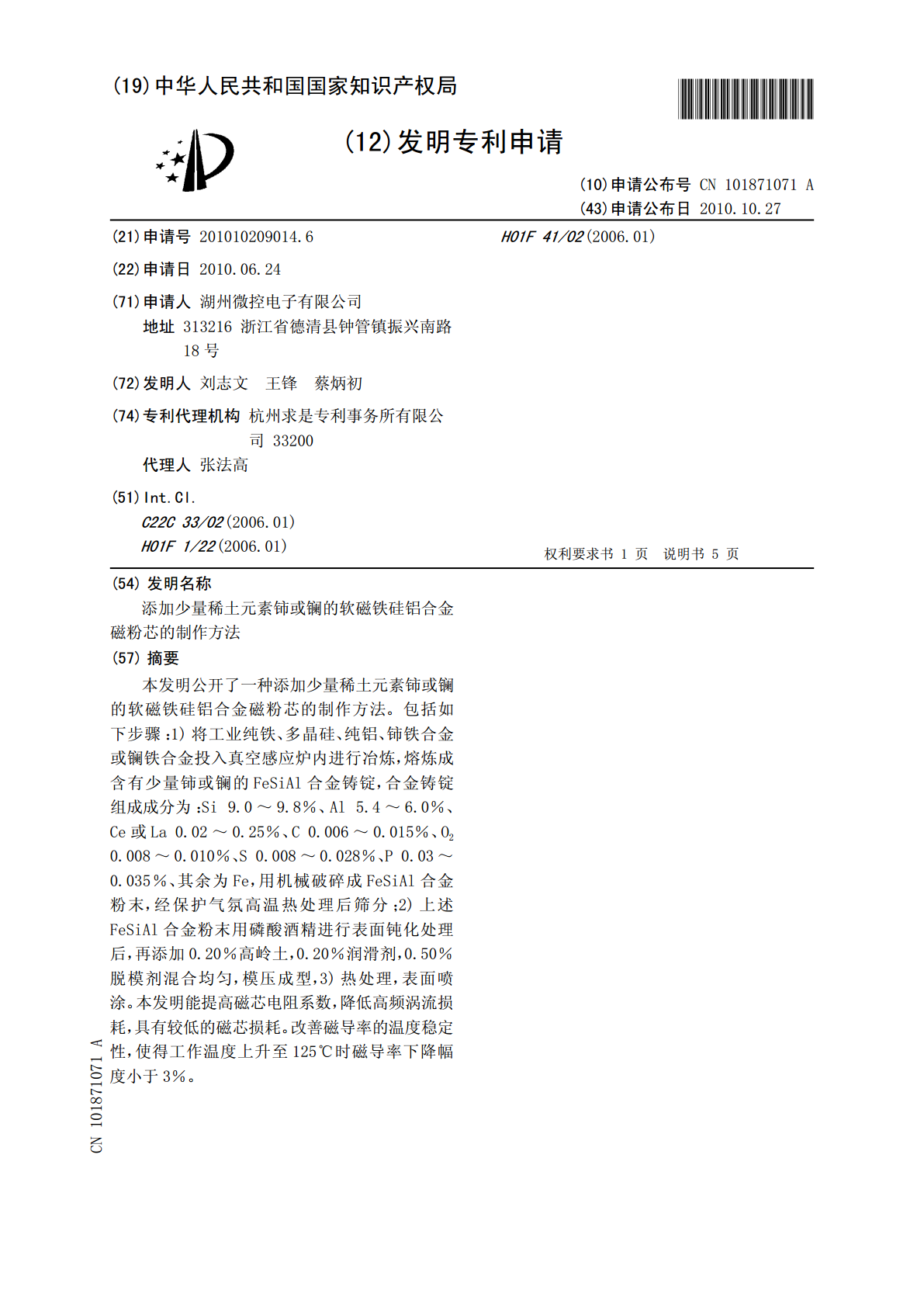

(19)中华人民共和国国家知识产权局*CN101871071A*(12)发明专利申请(10)申请公布号CN101871071A(43)申请公布日2010.10.27(21)申请号201010209014.6H01F41/02(2006.01)(22)申请日2010.06.24(71)申请人湖州微控电子有限公司地址313216浙江省德清县钟管镇振兴南路18号(72)发明人刘志文王锋蔡炳初(74)专利代理机构杭州求是专利事务所有限公司33200代理人张法高(51)Int.Cl.C22C33/02(2006.01)H01F1/22(2006.01)权利要求书1页说明书5页(54)发明名称添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯的制作方法(57)摘要本发明公开了一种添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯的制作方法。包括如下步骤：1)将工业纯铁、多晶硅、纯铝、铈铁合金或镧铁合金投入真空感应炉内进行冶炼，熔炼成含有少量铈或镧的FeSiAl合金铸锭，合金铸锭组成成分为：Si9.0～9.8％、Al5.4～6.0％、Ce或La0.02～0.25％、C0.006～0.015％、O20.008～0.010％、S0.008～0.028％、P0.03～0.035％、其余为Fe，用机械破碎成FeSiAl合金粉末，经保护气氛高温热处理后筛分；2)上述FeSiAl合金粉末用磷酸酒精进行表面钝化处理后，再添加0.20％高岭土，0.20％润滑剂，0.50％脱模剂混合均匀，模压成型，3)热处理，表面喷涂。本发明能提高磁芯电阻系数，降低高频涡流损耗，具有较低的磁芯损耗。改善磁导率的温度稳定性，使得工作温度上升至125℃时磁导率下降幅度小于3％。CN1087ACN101871071A权利要求书1/1页1.一种添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯的制作方法，其特征在于包括如下步骤：1)将工业纯铁、多晶硅、纯铝、铈铁合金或镧铁合金投入真空感应炉内进行冶炼，熔炼成含有少量稀土元素铈或镧的FeSiAl合金铸锭，其合金铸锭组成的质量百分比含量为：Si9.0～9.8％、Al5.4～6.0％、Ce或La0.02～0.25％、C0.006～0.015％、O20.008～0.010％、S0.008～0.028％、P0.03～0.035％、其余为Fe。2)将合金铸锭用机械破碎成FeSiAl合金粉末，经保护气氛高温热处理后筛分，使FeSiAl合金粉末粒度组成的质量百分比含量为：-100～+140目占5％，-140～+200目占15％，-200～+300目占45％，-300目占35％。3)上述FeSiAl合金粉末用磷酸酒精溶液进行表面钝化处理后，再添加0.2％高岭土，0.2％润滑剂，0.5％脱模剂混合均匀；使用干粉自动成型液压机模压成型，压强为22～25T/cm2，压制形状为环形。4)压制成型产品在氮气保护下热处理，热处理温度为：640～690℃，最后用环氧树脂油漆喷涂后得到添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯。2.根据权利要求1所述的一种添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯的制作方法，其特征在于所述的脱模剂为硬脂酸锌或硬脂酸钡。3.根据权利要求1所述的一种添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯的制作方法，其特征在于所述的润滑剂为硫化钼。2CN101871071A说明书1/5页添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯的制作方法技术领域[0001]本发明涉及磁性物体的制作方法，尤其涉及一种添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯的制作方法。这种磁粉芯使用范围非常广泛，主要适用于LED电源、开关电源及UPS中PFC电感和输出滤波电感、EMI滤波器中差模电感、反激变换器中主变压器及其它脉冲变压器等。背景技术[0002]铁硅铝合金具有优良的软磁特性，早在上世纪三十年代就被日本人发现，特别是特定成分Si～9.6％、Al～5.4％，余量为Fe的合金，μm值可达16万，被命名为Sendust合金。只是因为硅、铝在冶炼时容易产生偏析和烧损而没有得到广泛的应用。上世纪九十年代由于冶炼技术的进步和电子工业的发展需求，推动了铁硅铝合金磁粉芯的发展。随后日本金子秀夫在Sendust合金中加钕(Nd)，改善了它的加工性，磁性(μ0，μm，Hc，Bs)、耐磨性均不降低。有的研究者加合金元素(Sn，Be，Ti，V，Y，B，Mo，W，Cr等)后合金硬度提高了，有的耐磨性提高了。发明内容[0003]本发明的目的是克服现有技术的不足，提供一种添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯的制作方法。[0004]添加少量稀土元素铈或镧的软磁铁硅铝合金磁粉芯的制作方法包括如下步骤：[0005]1)将工业纯铁、多晶硅、纯铝、铈铁合金或镧铁合金投入真空感应炉内进行冶炼，熔炼成含有少量稀土元
