燃煤锅炉改为燃气锅炉的方法.pdf

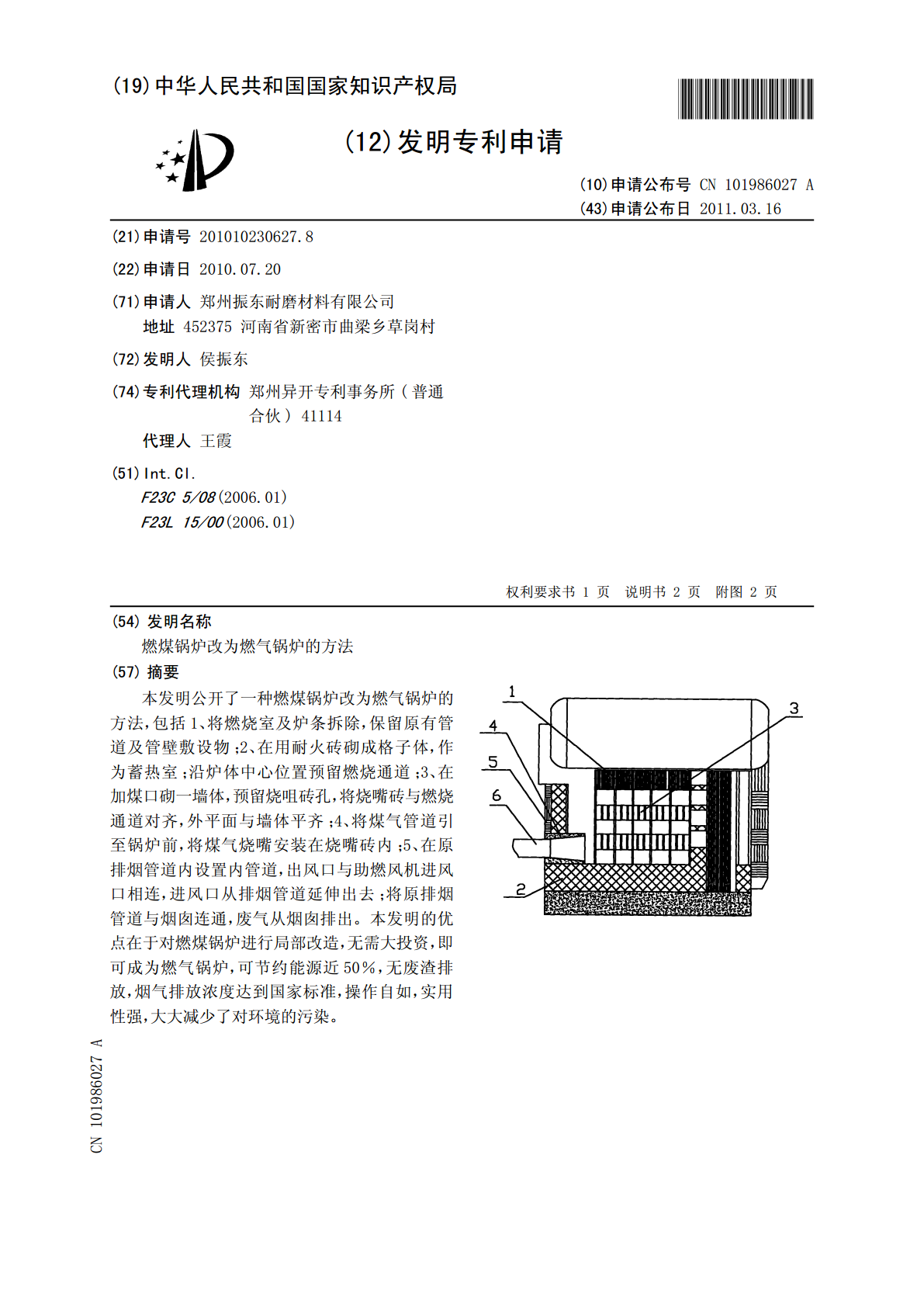

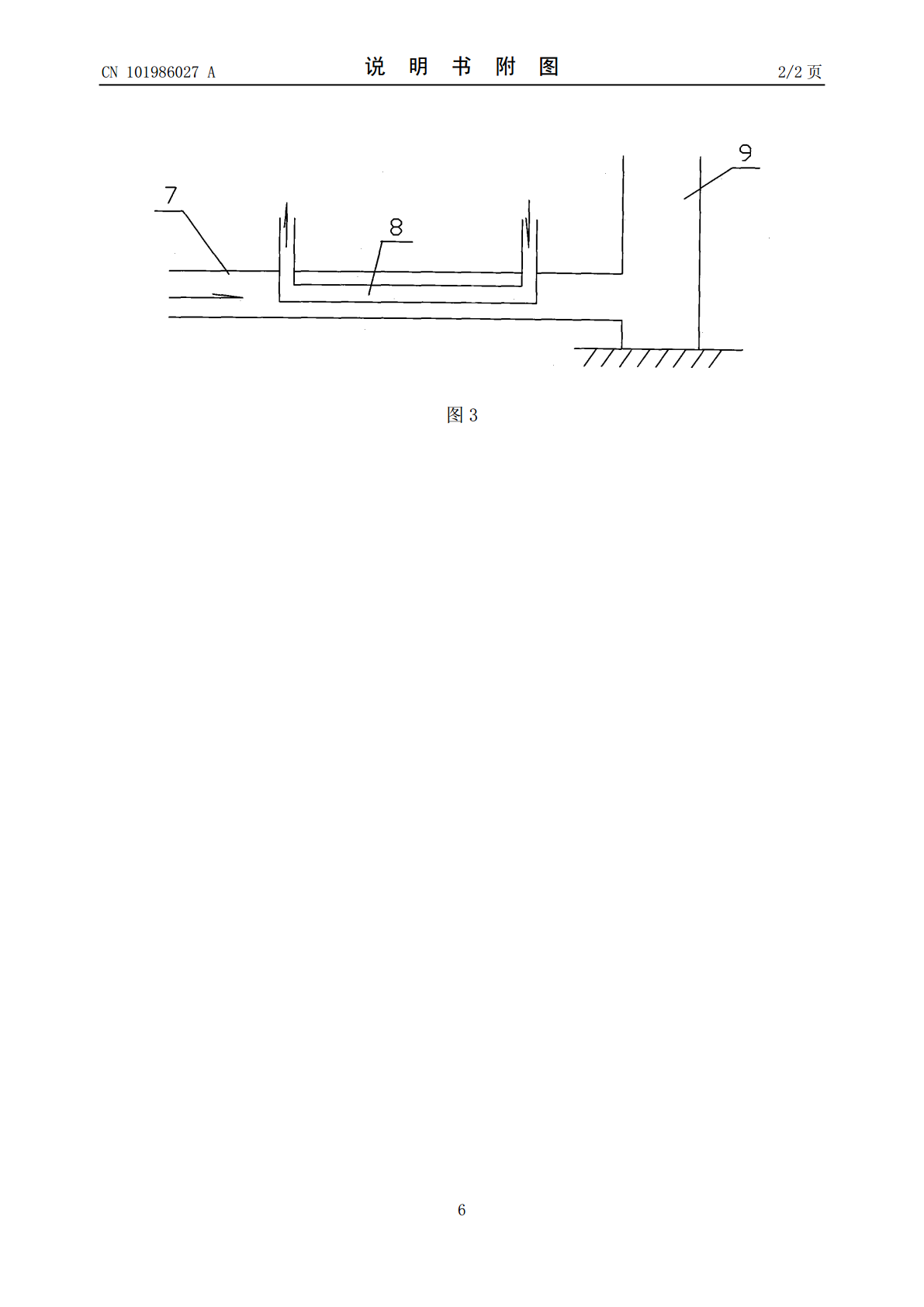

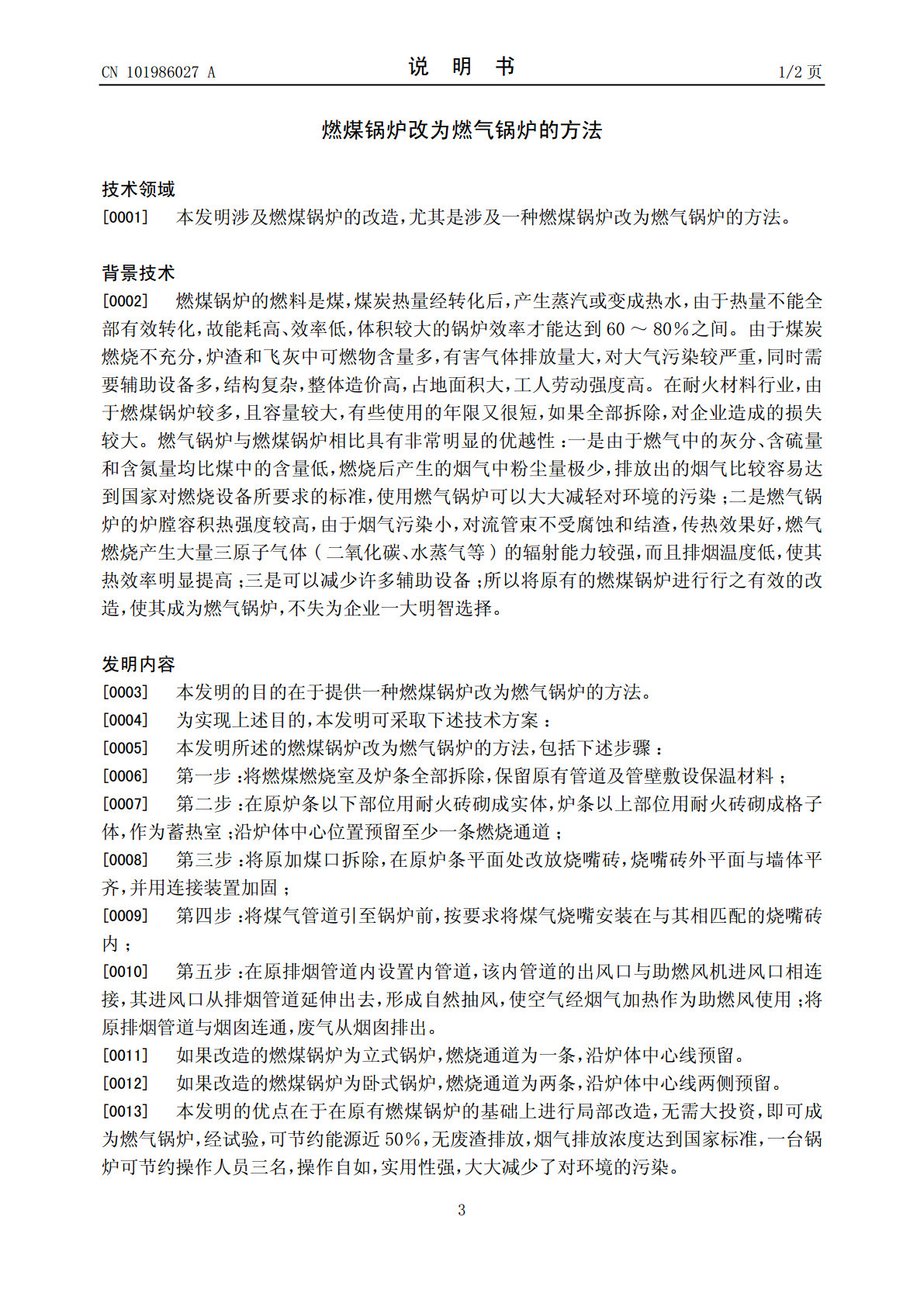

(19)中华人民共和国国家知识产权局*CN101986027A*(12)发明专利申请(10)申请公布号CN101986027A(43)申请公布日2011.03.16(21)申请号201010230627.8(22)申请日2010.07.20(71)申请人郑州振东耐磨材料有限公司地址452375河南省新密市曲梁乡草岗村(72)发明人侯振东(74)专利代理机构郑州异开专利事务所(普通合伙)41114代理人王霞(51)Int.Cl.F23C5/08(2006.01)F23L15/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称燃煤锅炉改为燃气锅炉的方法(57)摘要本发明公开了一种燃煤锅炉改为燃气锅炉的方法，包括1、将燃烧室及炉条拆除，保留原有管道及管壁敷设物；2、在用耐火砖砌成格子体，作为蓄热室；沿炉体中心位置预留燃烧通道；3、在加煤口砌一墙体，预留烧咀砖孔，将烧嘴砖与燃烧通道对齐，外平面与墙体平齐；4、将煤气管道引至锅炉前，将煤气烧嘴安装在烧嘴砖内；5、在原排烟管道内设置内管道，出风口与助燃风机进风口相连，进风口从排烟管道延伸出去；将原排烟管道与烟囱连通，废气从烟囱排出。本发明的优点在于对燃煤锅炉进行局部改造，无需大投资，即可成为燃气锅炉，可节约能源近50％，无废渣排放，烟气排放浓度达到国家标准，操作自如，实用性强，大大减少了对环境的污染。CN1098627ACCNN110198602701986028A权利要求书1/1页1.一种燃煤锅炉改为燃气锅炉的方法，其特征在于：包括下述步骤：第一步：将燃煤燃烧室及炉条全部拆除，保留原有管道(1)及管壁敷设保温材料；第二步：在原炉条以下部位用耐火砖砌成实体(2)，炉条以上部位用耐火砖砌成格子体，作为蓄热室(3)；沿炉体中心位置预留至少一条燃烧通道；第三步：将原加煤口拆除，在原炉条平面处改放烧嘴砖(4)，烧嘴砖(4)外平面与墙体平齐，并用连接装置(5)加固；第四步：将煤气管道引至锅炉前，按要求将煤气烧嘴(6)安装在与其相匹配的烧嘴砖(4)内；第五步：在原排烟管道(7)内设置内管道(8)，该内管道(8)的出风口与助燃风机进风口相连接，其进风口从排烟管道(7)延伸出去，形成自然抽风，使空气经烟气加热作为助燃风使用；将原排烟管道(7)与烟囱(9)连通，废气从烟囱(9)排出。2.根据权利要求1所述的燃煤锅炉改为燃气锅炉的方法，其特征在于：所述燃煤锅炉为立式锅炉，燃烧通道为一条，沿炉体中心线预留。3.根据权利要求1所述的燃煤锅炉改为燃气锅炉的方法，其特征在于：所述燃煤锅炉为卧式锅炉，燃烧通道为两条，沿炉体中心线两侧预留。2CCNN110198602701986028A说明书1/2页燃煤锅炉改为燃气锅炉的方法技术领域[0001]本发明涉及燃煤锅炉的改造，尤其是涉及一种燃煤锅炉改为燃气锅炉的方法。背景技术[0002]燃煤锅炉的燃料是煤，煤炭热量经转化后，产生蒸汽或变成热水，由于热量不能全部有效转化，故能耗高、效率低，体积较大的锅炉效率才能达到60～80％之间。由于煤炭燃烧不充分，炉渣和飞灰中可燃物含量多，有害气体排放量大，对大气污染较严重，同时需要辅助设备多，结构复杂，整体造价高，占地面积大，工人劳动强度高。在耐火材料行业，由于燃煤锅炉较多，且容量较大，有些使用的年限又很短，如果全部拆除，对企业造成的损失较大。燃气锅炉与燃煤锅炉相比具有非常明显的优越性：一是由于燃气中的灰分、含硫量和含氮量均比煤中的含量低，燃烧后产生的烟气中粉尘量极少，排放出的烟气比较容易达到国家对燃烧设备所要求的标准，使用燃气锅炉可以大大减轻对环境的污染；二是燃气锅炉的炉膛容积热强度较高，由于烟气污染小，对流管束不受腐蚀和结渣，传热效果好，燃气燃烧产生大量三原子气体(二氧化碳、水蒸气等)的辐射能力较强，而且排烟温度低，使其热效率明显提高；三是可以减少许多辅助设备；所以将原有的燃煤锅炉进行行之有效的改造，使其成为燃气锅炉，不失为企业一大明智选择。发明内容[0003]本发明的目的在于提供一种燃煤锅炉改为燃气锅炉的方法。[0004]为实现上述目的，本发明可采取下述技术方案：[0005]本发明所述的燃煤锅炉改为燃气锅炉的方法，包括下述步骤：[0006]第一步：将燃煤燃烧室及炉条全部拆除，保留原有管道及管壁敷设保温材料；[0007]第二步：在原炉条以下部位用耐火砖砌成实体，炉条以上部位用耐火砖砌成格子体，作为蓄热室；沿炉体中心位置预留至少一条燃烧通道；[0008]第三步：将原加煤口拆除，在原炉条平面处改放烧嘴砖，烧嘴砖外平面与墙体平齐，并用连接装置加固；[0009]第四步：将煤气管道引至锅炉前，按要求将煤气烧嘴安装在与其相匹配的烧嘴砖内；[0010]第五步：在原排烟管道内设置内管道，该内管道的出风口与助燃风机进风口相连接，其进
