工业燃气炉窑隔断装置.pdf

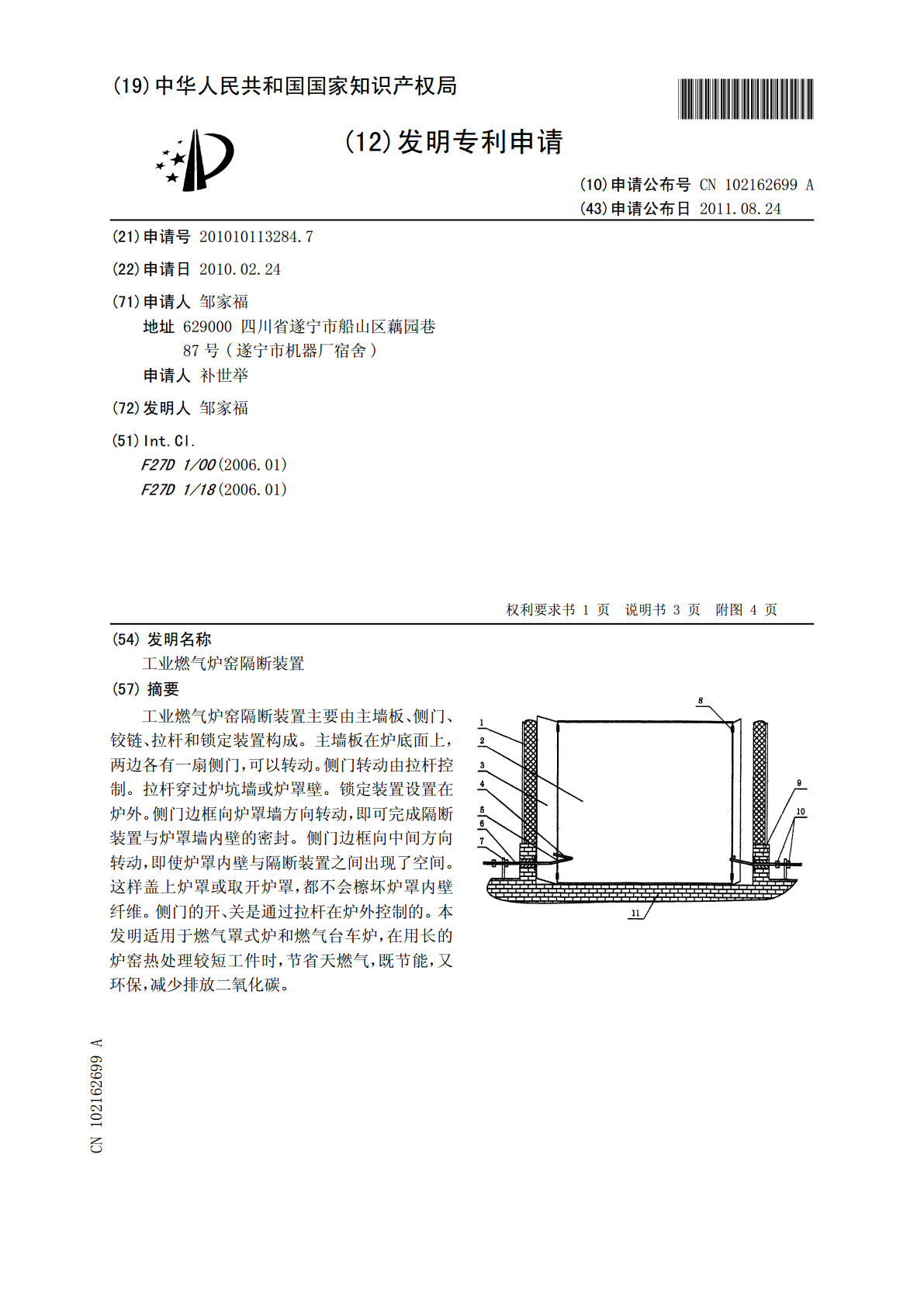

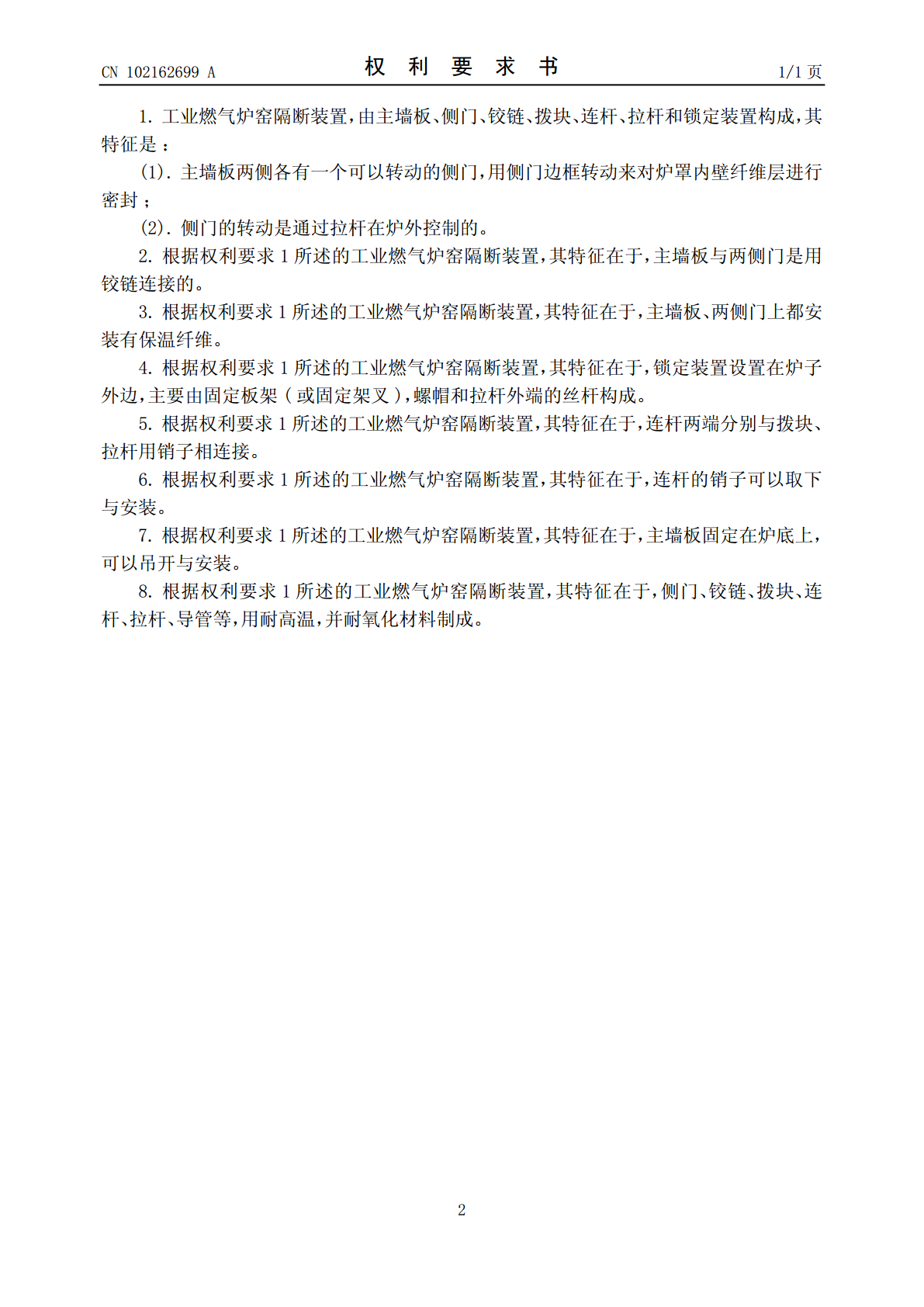

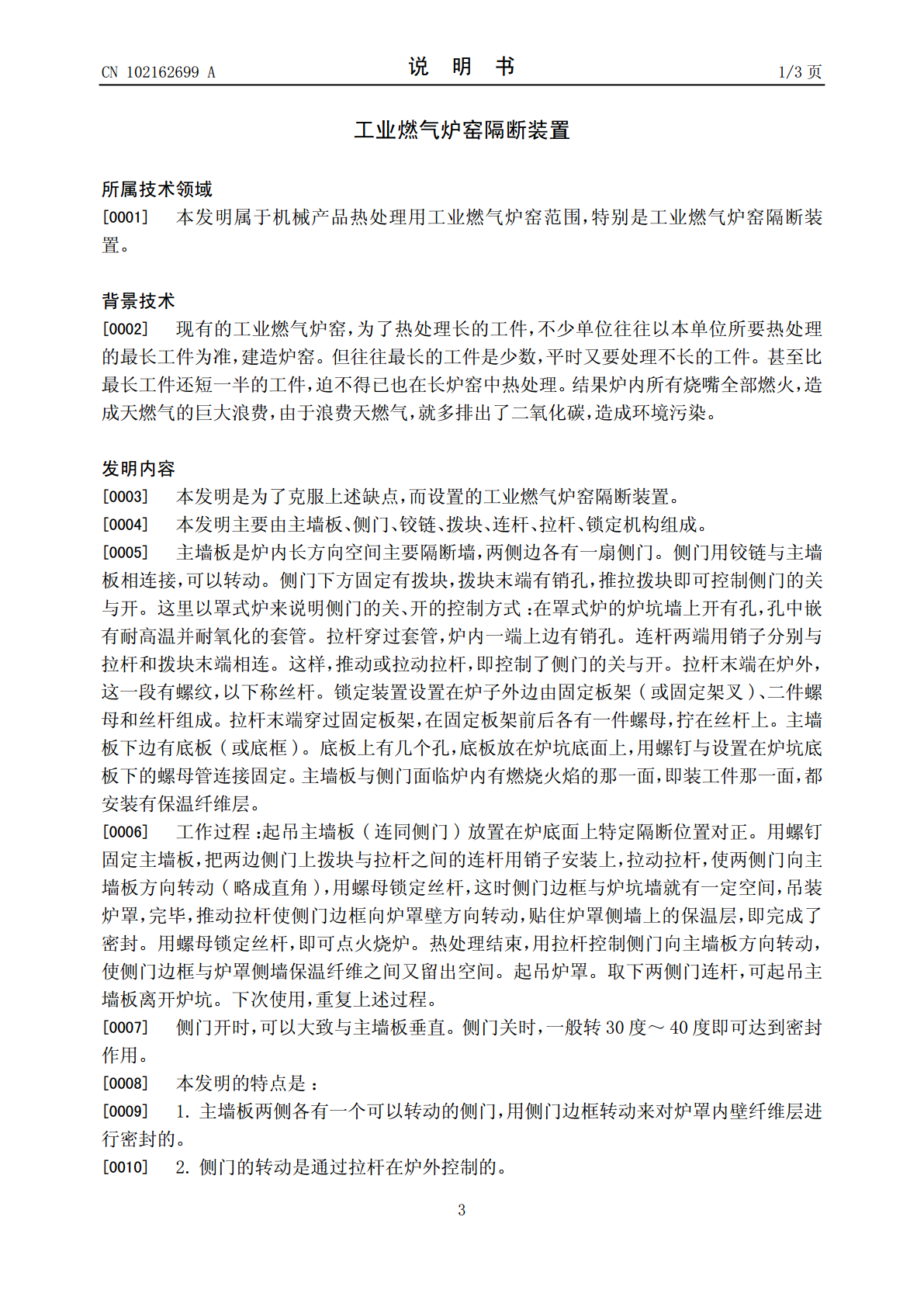

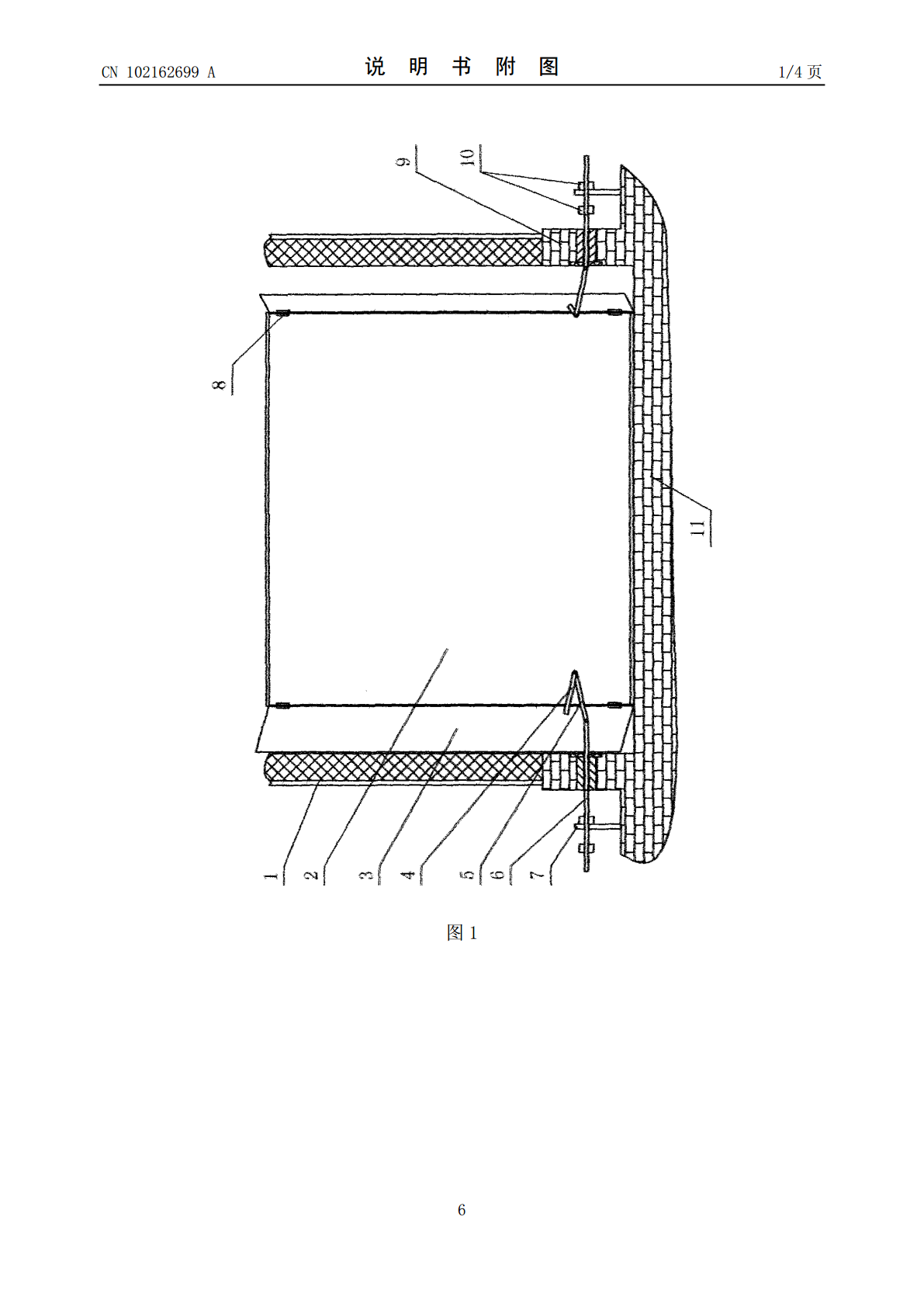

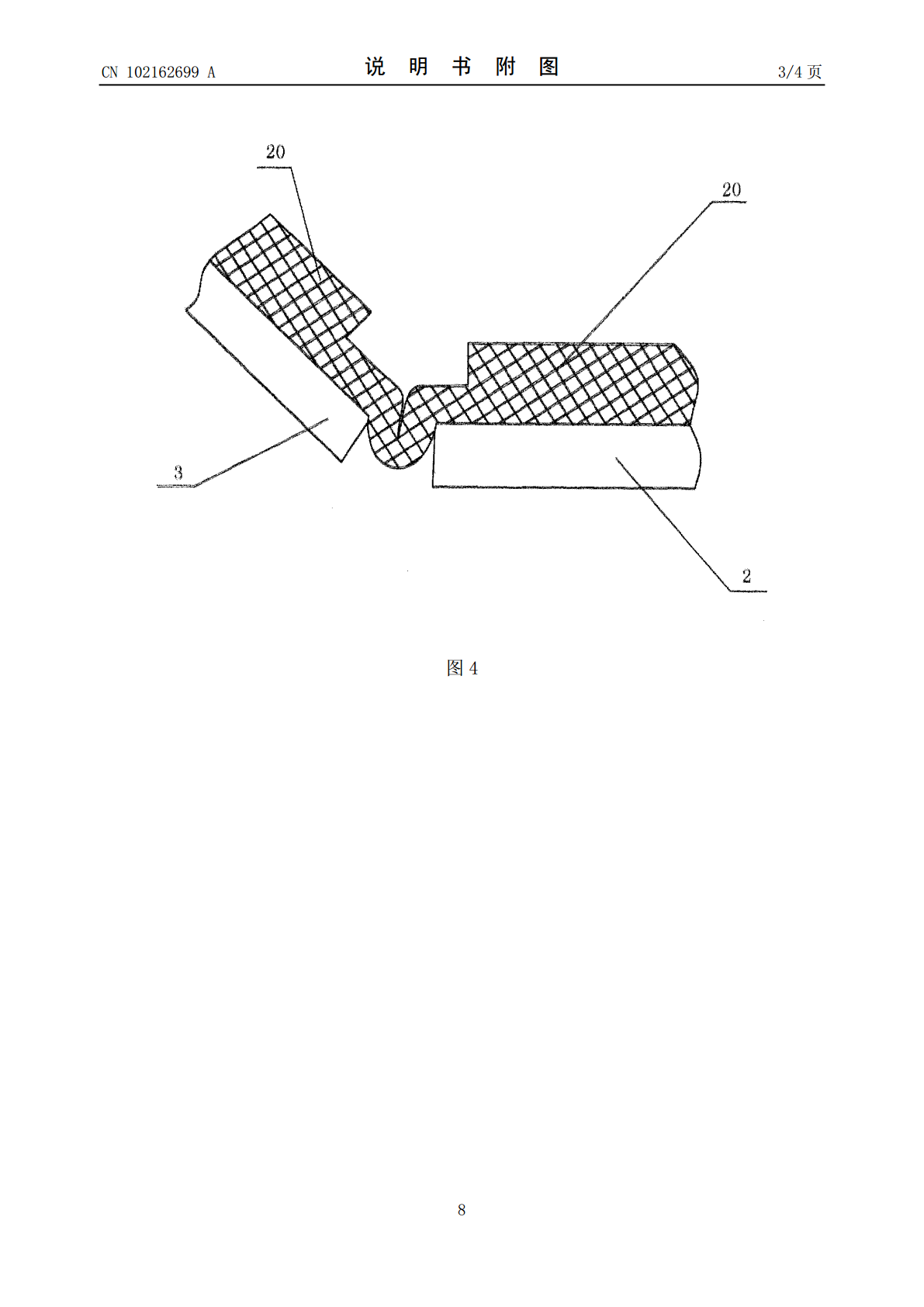

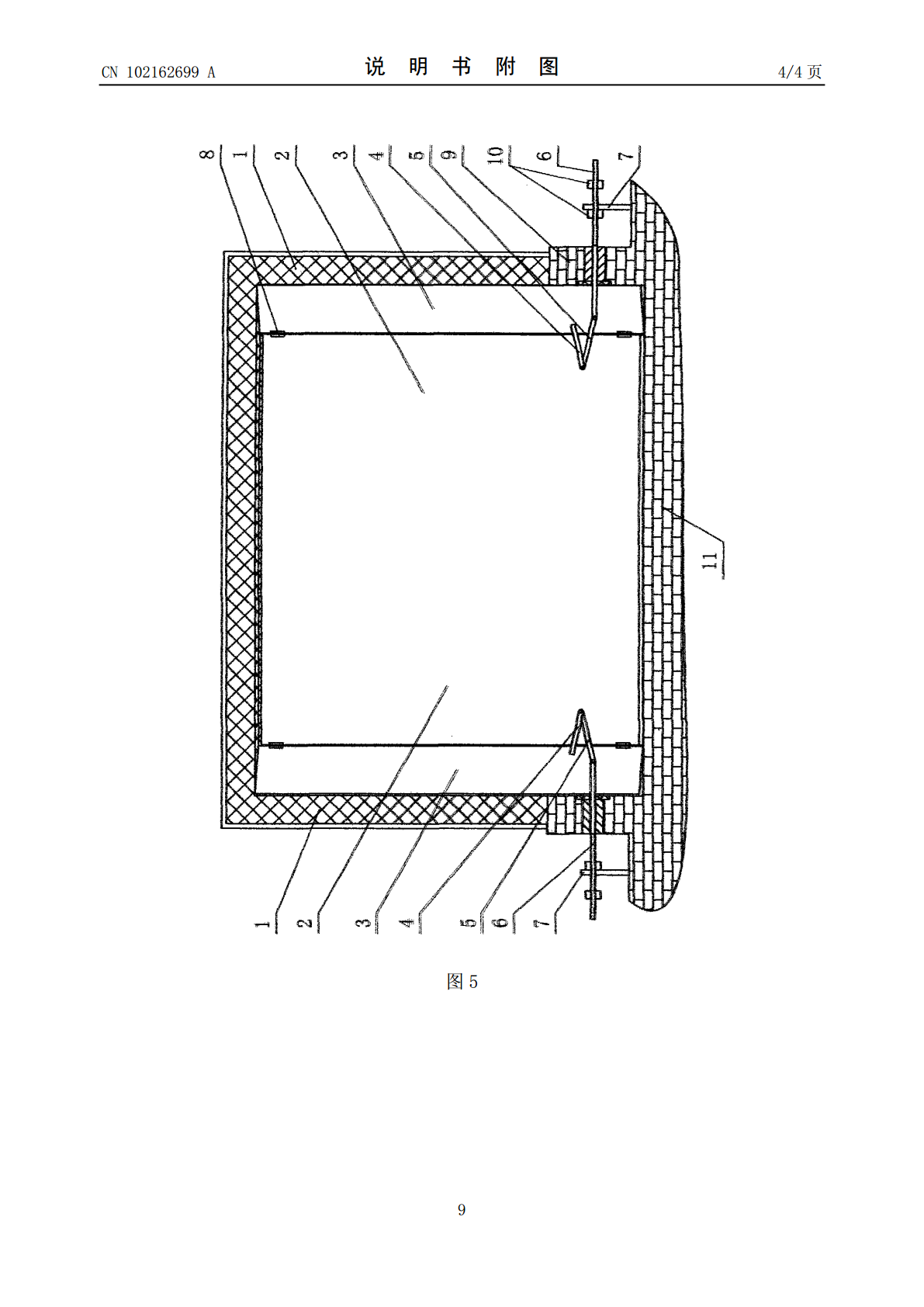

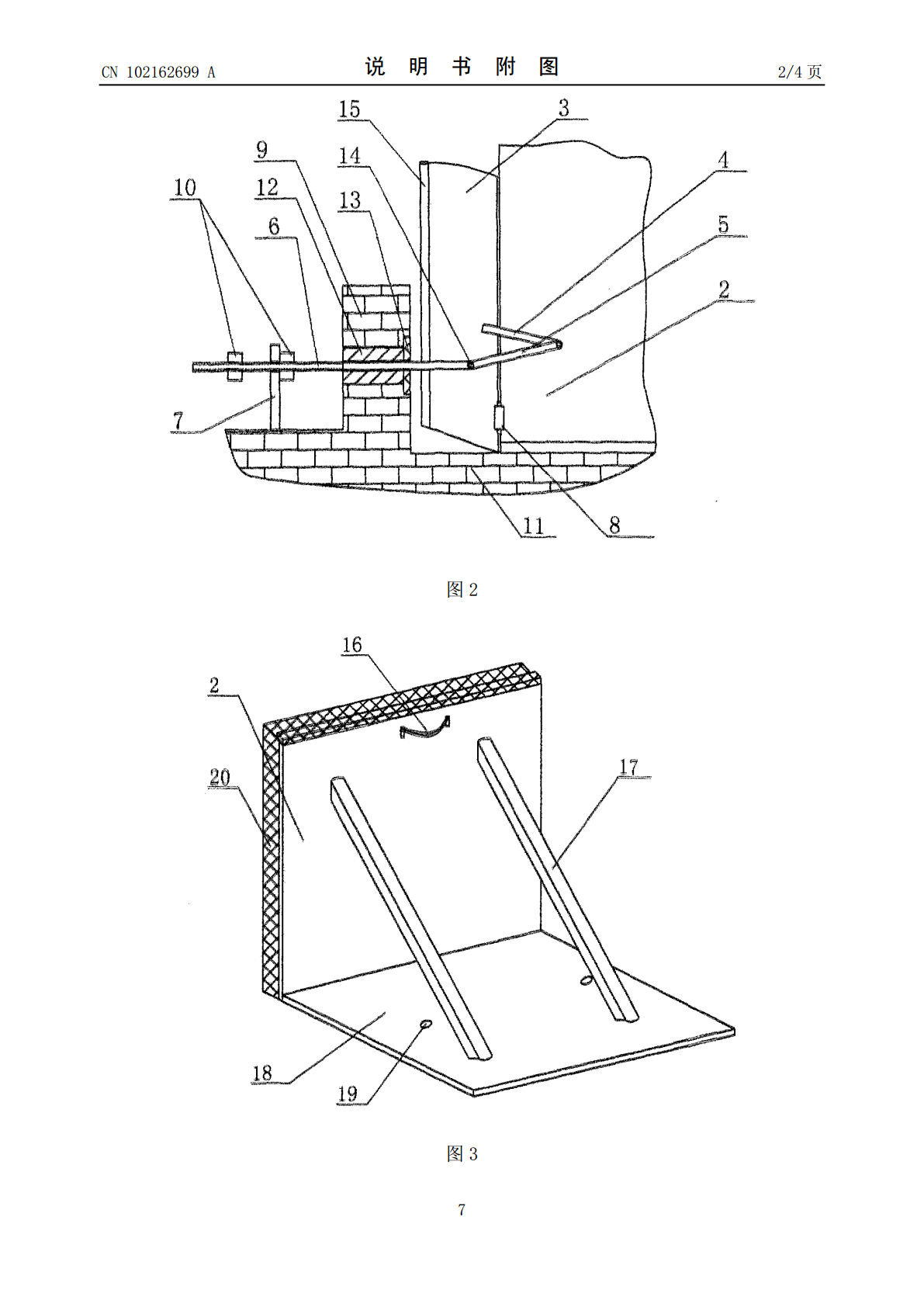

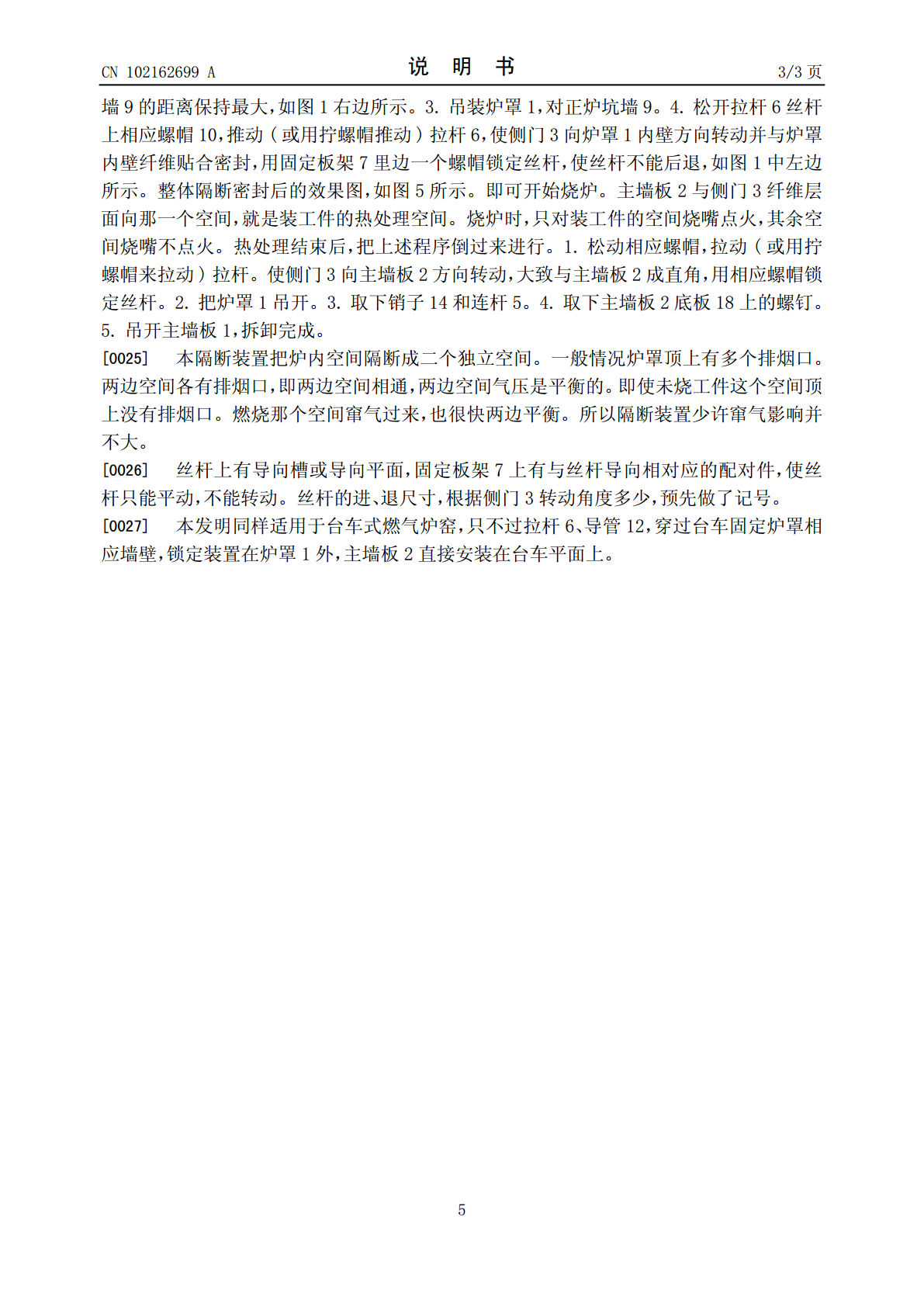

(19)中华人民共和国国家知识产权局*CN102162699A*(12)发明专利申请(10)申请公布号CN102162699A(43)申请公布日2011.08.24(21)申请号201010113284.7(22)申请日2010.02.24(71)申请人邹家福地址629000四川省遂宁市船山区藕园巷87号(遂宁市机器厂宿舍)申请人补世举(72)发明人邹家福(51)Int.Cl.F27D1/00(2006.01)F27D1/18(2006.01)权利要求书1页说明书3页附图4页(54)发明名称工业燃气炉窑隔断装置(57)摘要工业燃气炉窑隔断装置主要由主墙板、侧门、铰链、拉杆和锁定装置构成。主墙板在炉底面上，两边各有一扇侧门，可以转动。侧门转动由拉杆控制。拉杆穿过炉坑墙或炉罩壁。锁定装置设置在炉外。侧门边框向炉罩墙方向转动，即可完成隔断装置与炉罩墙内壁的密封。侧门边框向中间方向转动，即使炉罩内壁与隔断装置之间出现了空间。这样盖上炉罩或取开炉罩，都不会檫坏炉罩内壁纤维。侧门的开、关是通过拉杆在炉外控制的。本发明适用于燃气罩式炉和燃气台车炉，在用长的炉窑热处理较短工件时，节省天燃气，既节能，又环保，减少排放二氧化碳。CN10269ACCNN110216269902162700A权利要求书1/1页1.工业燃气炉窑隔断装置，由主墙板、侧门、铰链、拨块、连杆、拉杆和锁定装置构成，其特征是：(1).主墙板两侧各有一个可以转动的侧门，用侧门边框转动来对炉罩内壁纤维层进行密封；(2).侧门的转动是通过拉杆在炉外控制的。2.根据权利要求1所述的工业燃气炉窑隔断装置，其特征在于，主墙板与两侧门是用铰链连接的。3.根据权利要求1所述的工业燃气炉窑隔断装置，其特征在于，主墙板、两侧门上都安装有保温纤维。4.根据权利要求1所述的工业燃气炉窑隔断装置，其特征在于，锁定装置设置在炉子外边，主要由固定板架(或固定架叉)，螺帽和拉杆外端的丝杆构成。5.根据权利要求1所述的工业燃气炉窑隔断装置，其特征在于，连杆两端分别与拨块、拉杆用销子相连接。6.根据权利要求1所述的工业燃气炉窑隔断装置，其特征在于，连杆的销子可以取下与安装。7.根据权利要求1所述的工业燃气炉窑隔断装置，其特征在于，主墙板固定在炉底上，可以吊开与安装。8.根据权利要求1所述的工业燃气炉窑隔断装置，其特征在于，侧门、铰链、拨块、连杆、拉杆、导管等，用耐高温，并耐氧化材料制成。2CCNN110216269902162700A说明书1/3页工业燃气炉窑隔断装置所属技术领域[0001]本发明属于机械产品热处理用工业燃气炉窑范围，特别是工业燃气炉窑隔断装置。背景技术[0002]现有的工业燃气炉窑，为了热处理长的工件，不少单位往往以本单位所要热处理的最长工件为准，建造炉窑。但往往最长的工件是少数，平时又要处理不长的工件。甚至比最长工件还短一半的工件，迫不得已也在长炉窑中热处理。结果炉内所有烧嘴全部燃火，造成天燃气的巨大浪费，由于浪费天燃气，就多排出了二氧化碳，造成环境污染。发明内容[0003]本发明是为了克服上述缺点，而设置的工业燃气炉窑隔断装置。[0004]本发明主要由主墙板、侧门、铰链、拨块、连杆、拉杆、锁定机构组成。[0005]主墙板是炉内长方向空间主要隔断墙，两侧边各有一扇侧门。侧门用铰链与主墙板相连接，可以转动。侧门下方固定有拨块，拨块末端有销孔，推拉拨块即可控制侧门的关与开。这里以罩式炉来说明侧门的关、开的控制方式：在罩式炉的炉坑墙上开有孔，孔中嵌有耐高温并耐氧化的套管。拉杆穿过套管，炉内一端上边有销孔。连杆两端用销子分别与拉杆和拨块末端相连。这样，推动或拉动拉杆，即控制了侧门的关与开。拉杆末端在炉外，这一段有螺纹，以下称丝杆。锁定装置设置在炉子外边由固定板架(或固定架叉)、二件螺母和丝杆组成。拉杆末端穿过固定板架，在固定板架前后各有一件螺母，拧在丝杆上。主墙板下边有底板(或底框)。底板上有几个孔，底板放在炉坑底面上，用螺钉与设置在炉坑底板下的螺母管连接固定。主墙板与侧门面临炉内有燃烧火焰的那一面，即装工件那一面，都安装有保温纤维层。[0006]工作过程：起吊主墙板(连同侧门)放置在炉底面上特定隔断位置对正。用螺钉固定主墙板，把两边侧门上拨块与拉杆之间的连杆用销子安装上，拉动拉杆，使两侧门向主墙板方向转动(略成直角)，用螺母锁定丝杆，这时侧门边框与炉坑墙就有一定空间，吊装炉罩，完毕，推动拉杆使侧门边框向炉罩壁方向转动，贴住炉罩侧墙上的保温层，即完成了密封。用螺母锁定丝杆，即可点火烧炉。热处理结束，用拉杆控制侧门向主墙板方向转动，使侧门边框与炉罩侧墙保温纤维之间又留出空间。起吊炉罩。取下两侧门连杆，可起吊主墙板离开炉坑。下次使用，重复上述过程。[0007]侧门开时，可以大致与主墙板垂直。侧门关时，一般
