一种新型淬火炉.pdf

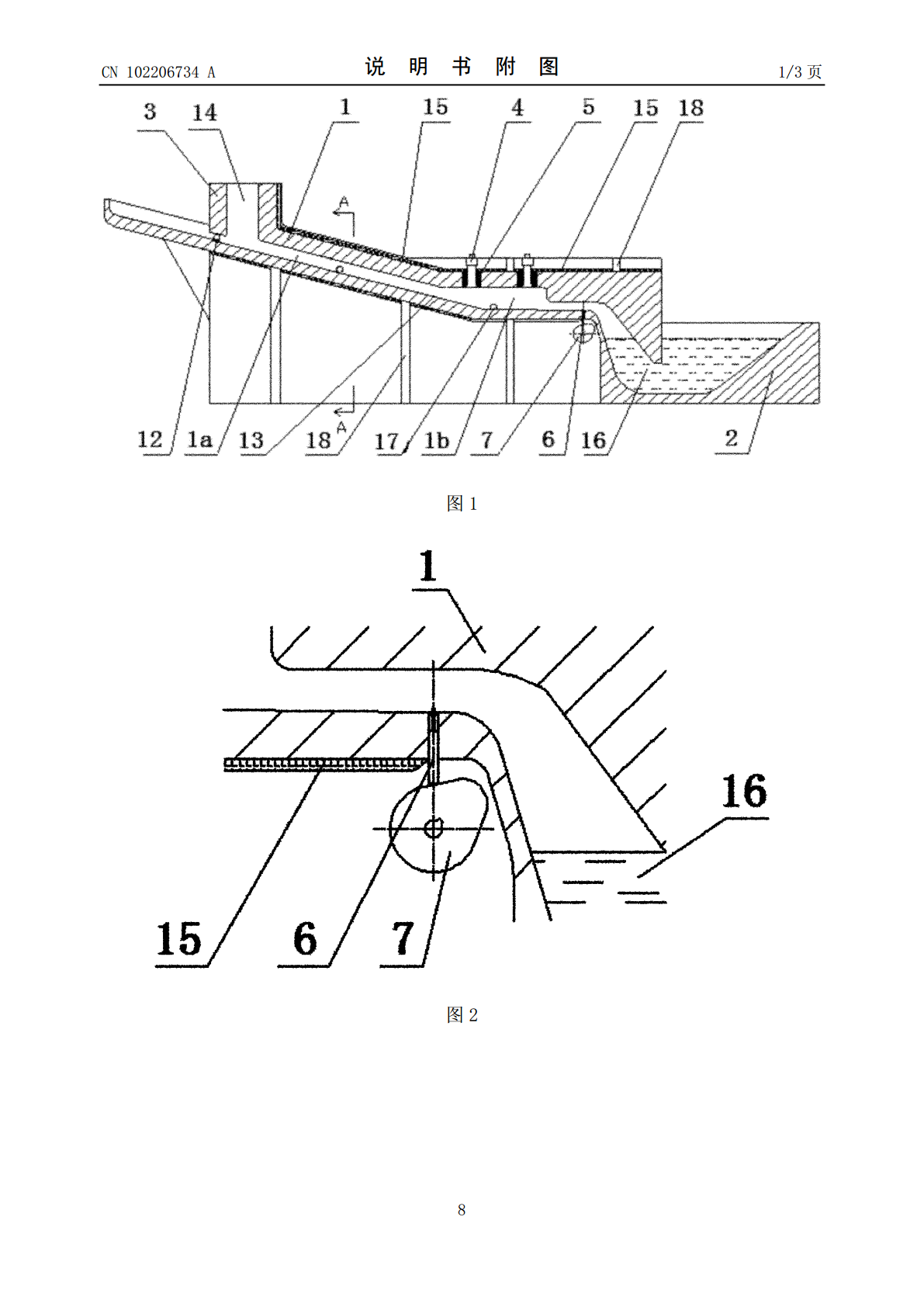

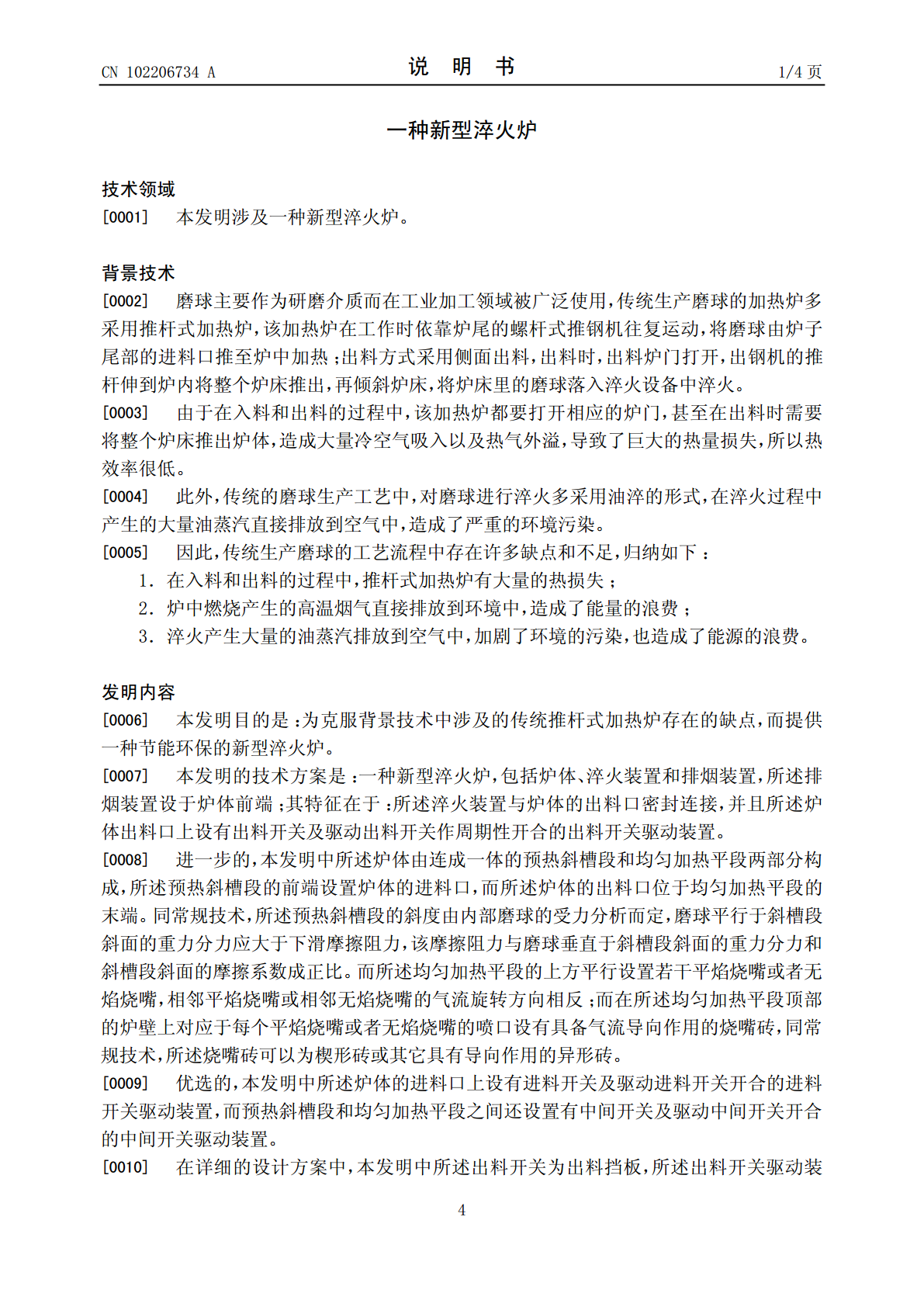

(19)中华人民共和国国家知识产权局*CN102206734A*(12)发明专利申请(10)申请公布号CN102206734A(43)申请公布日2011.10.05(21)申请号201110066017.3(22)申请日2011.03.18(71)申请人苏州安科节能技术有限公司地址215123江苏省苏州市工业园区仁爱路166号(72)发明人张海涛林其钊徐正前秦向东(74)专利代理机构苏州创元专利商标事务所有限公司32103代理人范晴(51)Int.Cl.C21D1/18(2006.01)C21D9/00(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种新型淬火炉(57)摘要本发明公开了一种新型淬火炉，包括炉体、淬火装置和排烟装置，所述排烟装置设于炉体前端；其特征在于：所述淬火装置与炉体的出料口密封连接，并且所述炉体出料口上设有出料开关及驱动出料开关作周期性开合的出料开关驱动装置。本发明能够避免传统磨球加热炉在进料、出料过程中的能量损失；也能将回收淬火时产生的大量油蒸汽，充当部分燃料，在节约能源的同时也减少了直接排放造成的环境污染；还能够利用燃烧产生的高温烟气对磨球进行预热，减少能量的浪费。CN1026734ACCNN110220673402206739A权利要求书1/2页1.一种新型淬火炉，包括炉体（1）、淬火装置（2）和排烟装置（3），所述排烟装置（3）设于炉体（1）前端；其特征在于：所述淬火装置（2）与炉体（1）的出料口密封连接，并且所述炉体（1）出料口上设有出料开关及驱动出料开关作周期性开合的出料开关驱动装置。2.根据权利要求1所述的一种新型淬火炉，其特征在于所述炉体（1）由连成一体的预热斜槽段（1a）和均匀加热平段（1b）两部分构成，所述预热斜槽段（1a）的前端设置炉体（1）的进料口，而所述炉体（1）的出料口位于均匀加热平段（1b）的末端。3.根据权利要求2所述的一种新型淬火炉，其特征在于所述炉体（1）的进料口上设有进料开关及驱动进料开关开合的进料开关驱动装置，而预热斜槽段（1a）和均匀加热平段（1b）之间还设置有中间开关及驱动中间开关开合的中间开关驱动装置。4.根据权利要求3所述的一种新型淬火炉，其特征在于所述均匀加热平段（1b）的上方平行设置若干平焰烧嘴（4）或者无焰烧嘴，相邻平焰烧嘴（4）或相邻无焰烧嘴的气流旋转方向相反；而在所述均匀加热平段（1b）顶部的炉壁上对应于每个平焰烧嘴（4）或者无焰烧嘴的喷口设有具备气流导向作用的烧嘴砖（5）。5.根据权利要求1所述的一种新型淬火炉，其特征在于所述出料开关为出料挡板（6），所述出料开关驱动装置包括驱动出料挡板（6）升降的凸轮（7），所述凸轮（7）上设有摇柄或者所述凸轮（7）转轴与电机相连；或者，所述出料开关驱动装置为连接并驱动出料挡板（6）升降的步进电机；或者，所述出料开关驱动装置为驱动出料挡板（6）升降的踏板连杆机构，该踏板连杆机构包括呈之字形枢接相连的踏板（8）、主杆（9）和驱动板（10），所述驱动板（10）上部与出料挡板（6）相抵，所述踏板（8）与地面之间设有弹簧（11），而驱动板（10）与炉体（1）之间也连接有弹簧（11）；或者所述出料开关驱动装置为连接并驱动出料挡板（6）翻转的电机。6.根据权利要求3所述的一种新型淬火炉，其特征在于所述进料开关为进料挡板（12），所述进料开关驱动装置包括驱动进料挡板（12）升降的凸轮，所述凸轮上设有摇柄或者所述凸轮转轴与电机相连；或者，所述进料开关驱动装置为连接并驱动进料挡板（12）升降的步进电机；或者，所述进料开关驱动装置为驱动进料挡板（12）升降的踏板连杆机构，该踏板连杆机构包括呈之字形枢接相连的踏板、主杆和驱动板，所述驱动板上部与进料挡板（12）相抵，所述踏板与地面之间设有弹簧，而驱动板与炉体之间也连接有弹簧，或者所述进料开关驱动装置为连接并驱动进料挡板（12）翻转的电机；而所述中间开关为中间挡板（13），所述中间开关驱动装置包括驱动中间挡板（13）升降的凸轮，所述凸轮上设有摇柄或者所述凸轮转轴与电机相连；或者，所述中间开关驱动装置为连接并驱动中间挡板（13）升降的步进电机；或者，所述中间开关驱动装置为驱动中间挡板（13）升降的踏板连杆机构，该踏板连杆机构包括呈之字形枢接相连的踏板、主杆和驱动板，所述驱动板上部与中间挡板（13）相抵，所述踏板与地面之间设有弹簧，而驱动板与炉体之间也连接有弹簧，或者所述中间开关驱动装置为连接并驱动进料挡板（13）翻转的电机。7.根据权利要求2所述的一种新型淬火炉，其特征在于所述排烟装置包括设于预热斜槽段（1a）前端顶部炉壁上的排烟口（14），该排烟口（14）上还设有抽风机。8.根据权利要求1或2所述的一种新型淬火炉，其特征在于所述炉体（1）外表面包覆有绝热层（15）。9
