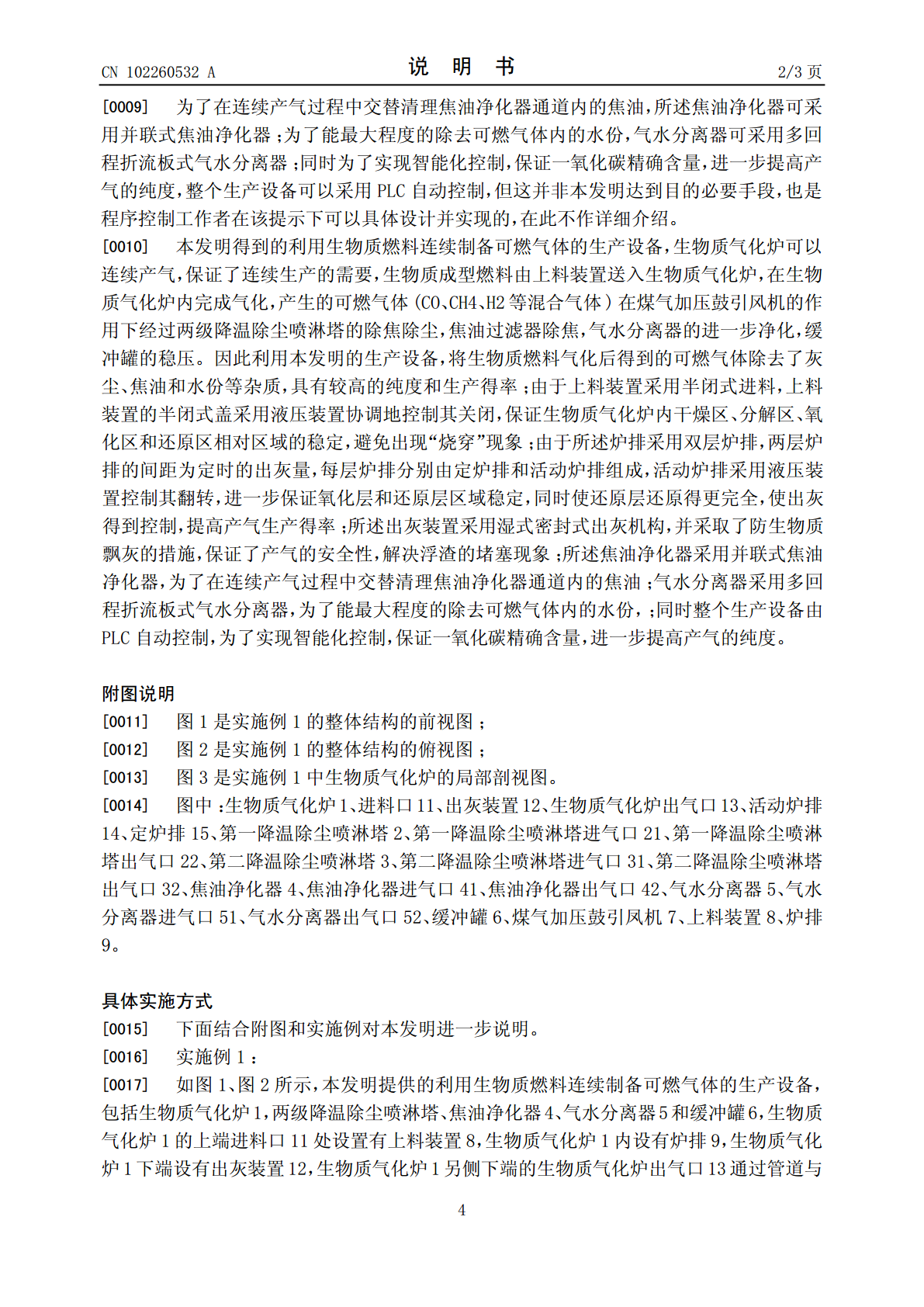

(19)中华人民共和国国家知识产权局*CN102260532A*(12)发明专利申请(10)申请公布号CN102260532A(43)申请公布日2011.11.30(21)申请号201110154566.6(22)申请日2011.06.09(71)申请人宁波双翼能源科技有限公司地址315040浙江省宁波市国家高新区江南路1558号18楼24室（宁波双翼能源科技有限公司）(72)发明人杜文庆赵廷林(74)专利代理机构杭州金源通汇专利事务所(普通合伙)33236代理人唐迅(51)Int.Cl.C10J3/20(2006.01)C10J3/30(2006.01)C10J3/84(2006.01)C10J3/34(2006.01)权利要求书1页说明书3页附图2页(54)发明名称利用生物质燃料连续制备可燃气体的生产设备(57)摘要本发明公开了一种利用生物质燃料连续制备可燃气体的生产设备，包括生物质气化炉、两级降温除尘喷淋塔、焦油净化器、气水分离器和缓冲罐，生物质气化炉上端的进料口处设有上料装置，生物质气化炉内设有炉排，生物质气化炉设有出灰装置，生物质气化炉连接第一降温除尘喷淋塔，第一降温除尘喷淋塔连接第二降温除尘喷淋塔，第二降温除尘喷淋塔连接焦油净化器，焦油净化器连接气水分离器，气水分离器连接缓冲罐，气水分离器和缓冲管之间连有煤气加压鼓引风机。本发明可以连续产气，保证了连续产气的需要，同时将生物质气化后得到的可燃气体除去了灰尘、焦油和水份，具有较高的纯度和生产得率。CN102653ACCNN110226053202260536A权利要求书1/1页1.一种利用生物质燃料连续制备可燃气体的生产设备，包括生物质气化炉(1)，其特征是还包括两级降温除尘喷淋塔、焦油净化器(4)、气水分离器(5)和缓冲罐(6)，生物质气化炉(1)的上端进料口(11)处设置有上料装置(8)，生物质气化炉(1)内设有炉排(9)，生物质气化炉(1)下端设有出灰装置(12)，生物质气化炉(1)另侧下端的生物质气化炉出气口(13)通过管道与第一降温除尘喷淋塔(2)下端的第一降温除尘喷淋塔进气口(21)连通，第一降温除尘喷淋塔(2)顶端的第一降温除尘喷淋塔出气口(22)通过管道与第二降温除尘喷淋塔(3)下端的第二降温除尘喷淋塔进气口(31)连通，第二降温除尘喷淋塔(3)顶端的第二降温除尘喷淋塔出气口(32)通过管道与焦油净化器(4)上端的焦油净化器进气口(41)连通，焦油净化器(4)另侧上端的焦油净化器出气口(42)通过管道与气水分离器(5)上端的气水分离器进气口(51)连通，气水分离器(5)另侧上端的气水分离器出气口(52)通过管道与缓冲罐(6)连通，气水分离器(5)和缓冲罐(6)之间的管道上连有煤气加压鼓引风机(7)；所述炉排(9)是双层炉排，每层炉排分别由定炉排(15)和活动炉排(14)组成，活动炉排(15)由液压控制。2.根据权利要求1所述的利用生物质燃料连续制备可燃气体的生产设备，其特征是所述上料装置(8)设有半闭式盖(81)，半闭式盖(81)由液压控制关闭。3.根据权利要求1或2所述的利用生物质燃料连续制备可燃气体的生产设备，其特征是所述出灰装置(12)是湿式密封式出灰装置。4.根据权利要求1或2所述的利用生物质燃料连续制备可燃气体的生产设备，其特征是所述焦油净化器(4)是并联式焦油净化器，气水分离器(5)是多回程折流板式气水分离器。5.根据权利要求3所述的利用生物质燃料连续制备可燃气体的生产设备，其特征是所述焦油净化器(4)是并联式焦油净化器，气水分离器(5)是多回程折流板式气水分离器。2CCNN110226053202260536A说明书1/3页利用生物质燃料连续制备可燃气体的生产设备技术领域[0001]本发明涉及一种制备可燃气体的设备，特别是利用生物质燃料连续制备可燃气体的生产设备。背景技术[0002]生物质燃料多为茎状农林作物经过加工产生的块状环保新能源，生物质燃料经缺氧燃烧后会产生一氧化碳、甲烷、氢气等混合可燃气体，可用于工业、生活的各行业中。[0003]现有的利用生物质燃料制备可燃气体的生产设备，主要是生物质半气化质气化炉，将社工物质燃料加入到生物质气化炉中，通过缺氧燃烧即可得到可燃气体，但是通过该设备制备的可燃气体含有较多的杂质。发明内容[0004]本发明的目的是为了解决上述现有技术的不足而提供一种能提高可燃气体生产得率和纯度，同时满足工业的连续生产用气需要的利用生物质燃料连续制备可燃气体的生产设备[0005]为了实现上述目的，本发明所设计的利用生物质燃料连续制备可燃气体的生产设备，包括生物质气化炉，其特征是还包括两级降温除尘喷淋塔、焦油净化器、气水分离器和缓冲罐，生物质气化炉的上端进料口处设有上料装置，生物质气化炉内设有炉排，生物质气化炉下端设有出
