一种燃煤船用动力锅炉.pdf

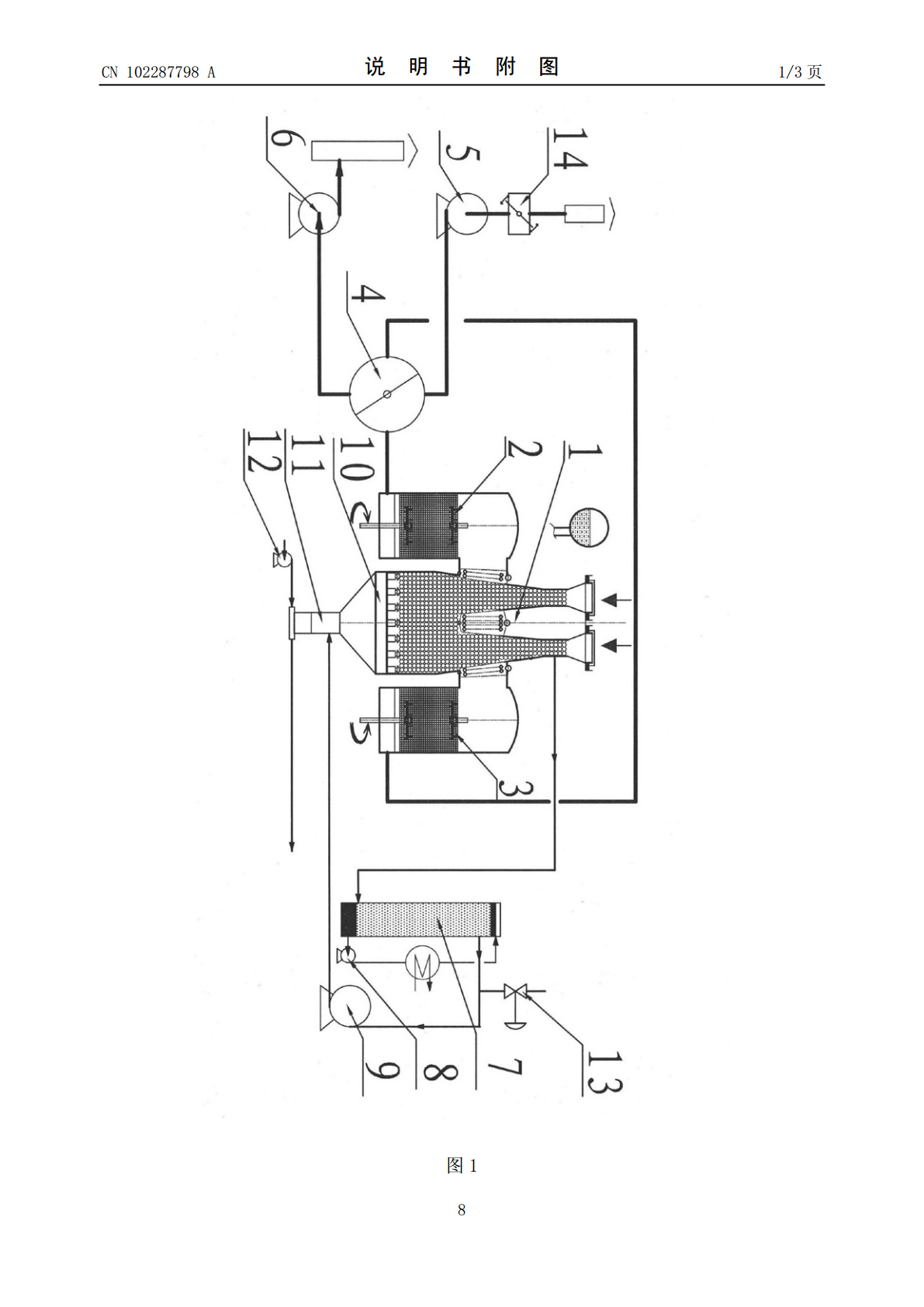

(19)中华人民共和国国家知识产权局*CN102287798A*(12)发明专利申请(10)申请公布号CN102287798A(43)申请公布日2011.12.21(21)申请号201110196391.5(22)申请日2011.07.11(71)申请人梁兆志地址525000广东省茂名市人民南路166号大院2栋201房(72)发明人梁兆志(51)Int.Cl.F22B1/00(2006.01)F23J1/00(2006.01)F23J15/04(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种燃煤船用动力锅炉(57)摘要是一种采用高温空气燃烧技术燃烧或气化煤、生物质等固体燃料的创新技术，用本技术创造的锅炉我们命其名为蓄热移动床当中包含煤球移动床、陶瓷球蓄热床两种床层，蓄热移动床锅炉在烧煤船可用的炉型中，可能是机组热功效率最高的，也就是最适用于燃煤船的动力锅炉。锅炉的运行方式在时间上分为燃烧和冷渣干馏时间段，这两种过程是交替运行的。在燃烧时间段，由四通换向阀4周期性地切换尾气和空气的流向，两坐蓄热床2、3交替蓄热或放热，蓄热是要把高温尾气的余热截留贮存下来，而放热是用这个余热加热送入的冷空气得到600℃以上的高温空气，以得到较高的燃烧温度和很高的辐射传热速率，这是蓄热移动床锅炉的核心特征，这个特征使得蓄热移动床锅炉比其他类型的锅炉更加适用于船舶。CN102879ACCNN110228779802287811A权利要求书1/1页1.一种燃煤船用动力锅炉，如图1所示，锅炉主装置由移动床1和蓄热床2、3组成，1两旁设有蓄热床2、3，2、1、3联成一个整体，2、1、3与四通换向阀4以风道连通，蒸发管和过热管17分为左、中、右三组分置于移动床1左右和中间，各管排下设细灰排出口27，见图3，排除从蒸发管间掉入过热管屏的细灰，以防过热屏被细灰所埋，汽包15置于炉外，组成一台锅炉。这种船用动力锅炉名称叫蓄热移动床锅炉。辅助机械有鼓风机5，引风机6和焦油急冷塔7、急冷泵8、循环风机9、调节阀13，7、8、9、13组成一个起冷渣和干馏作用的循环系统；冷渣是为了提高锅炉效率，干馏则有防焦油粘污蓄热床、获取制备煤球所需的焦油和化工原料三重作用。1的床层底部有风动冲击式排渣炉桥10，碎渣机11和出渣泵12，以实现水力出渣。2.权力要求1所述的燃煤船用动力锅炉，其蓄热床排除积灰方式特征是：为防止飞灰在蓄热床内积聚造成阻力上升，蓄热床内装填的是特种瓷球19，并设有搅拌耙20，以间竭搅拌排除积灰，防止气流阻力上升。我们这个蓄热床完全不同于现有的烧气或油的HTAC技术的蜂窝蓄热体，那个蜂窝蓄热体是固定床，没有搅拌，床层不会移动，没有排除积灰能力，不可能用来烧煤或其他固体燃料。蓄热床还有一个作用，就是拦截飞灰的自除灰能力，搅拌耙20是间竭转动的，在空气流入时段才动，让积灰掉到渣斗由水冲走；在尾气流出时段不动，以防灰随尾气飘到烟窗。这样，蓄热床就具有除尘器的功能，不用再设置除尘器。3.权力要求1所述的燃煤船用动力锅炉，其烧结煤渣排出方法特征是：如附图2的纵剖面图所示，整坐蓄热移动床的两侧炉壁是向下渐扩大的构形(图中粗实线所围成的通道)，确保灰渣不会卡在里头；炉顶上还装有产生向下推力的装置22，必要时辅助推渣；冲击式排渣炉排上装有若干只风动冲击头21，用以击碎大块的炉渣掉到下面的碎渣机里破碎，再以出渣泵12的水力冲走，顺便水选出高熔点灰份掺混于煤中制得高灰熔点的煤球回用于本炉。风动冲击头21还有一个作用，就是随时震下煤球外生成的灰层，以不断更新曝露固定碳，以利燃烧完全，并减少煤渣粘结。4.权力要求1所述的燃煤船用动力锅炉，其油急冷塔和循环风机的作用特征是：焦油急冷塔用来喷淋洗下循环气含有的焦油，此焦油来自煤球干馏，以免焦油到蓄热床冷凝后阻碍排灰，并得以资源综合利用，锅炉的制备煤球过程也要用掉一些焦油。循环风机是驱动气体循环的动力，因为氧在燃烧段内被消耗完全，该循环气体基本是N2气和少量煤气，以这股气流冷渣和干馏煤球。所产生的少量煤气可由风动冲击头排出的空气在燃烧段内烧掉，不会积累，没有爆炸之忧。冷渣是为了提高锅炉效率，干馏则有防焦油粘污蓄热床、获取制备煤球所需的焦油和化工原料三重作用。2CCNN110228779802287811A说明书1/5页一种燃煤船用动力锅炉1.技术领域：[0001]本技术一级学科应属动力工程及工程热物理领域，二级学科属热能工程及工程热物理。是一种采用高温空气燃烧技术(HTAC——HighTemperatureAirCombution，以下称HTAC技术)燃烧或气化煤、生物质等固体燃料的创新技术，用本技术创造的锅炉我们命其名为蓄热移动床(SMB----Storagemovebed)锅炉，当中包含煤球移动床、陶瓷球蓄热床两种床
