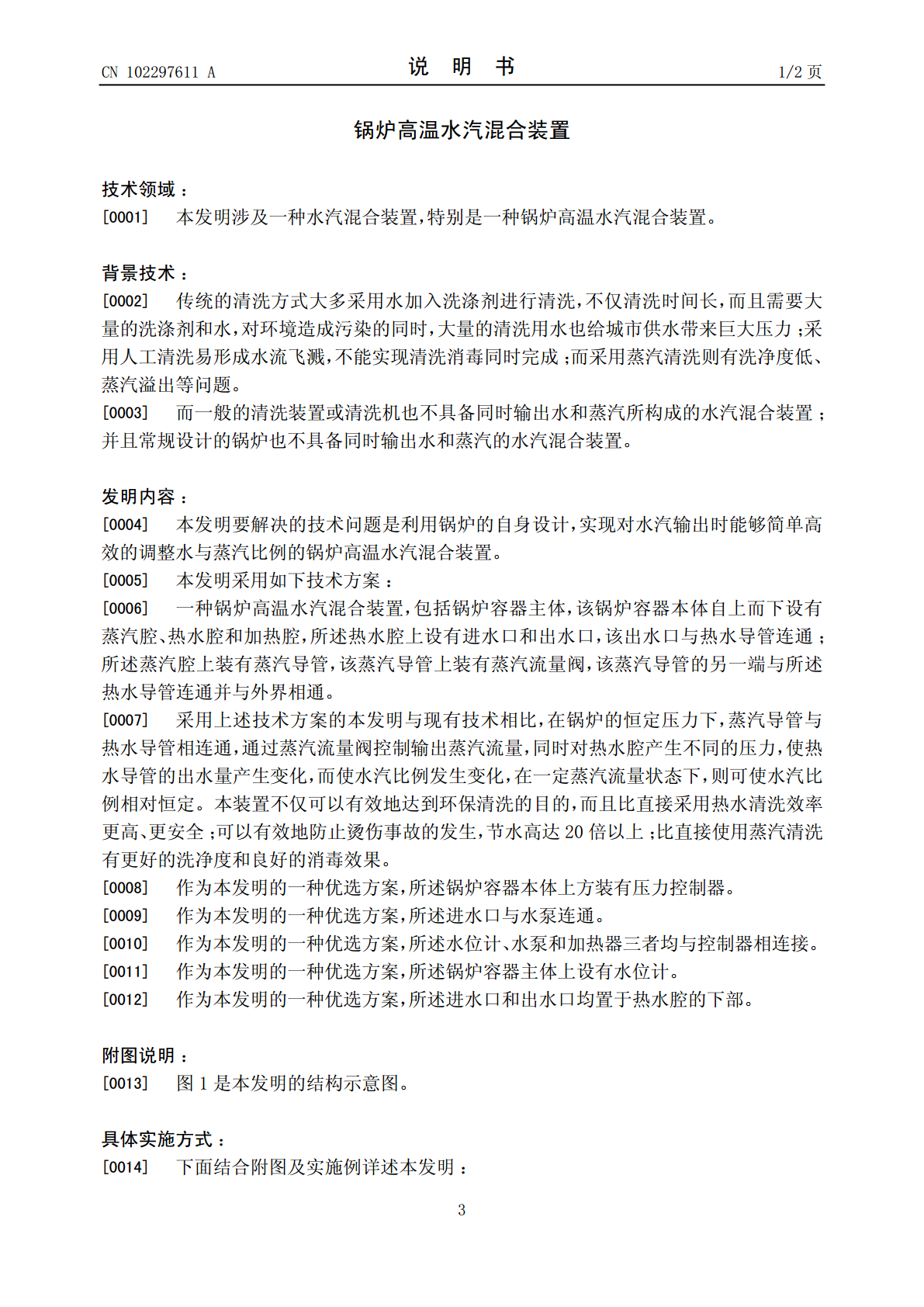

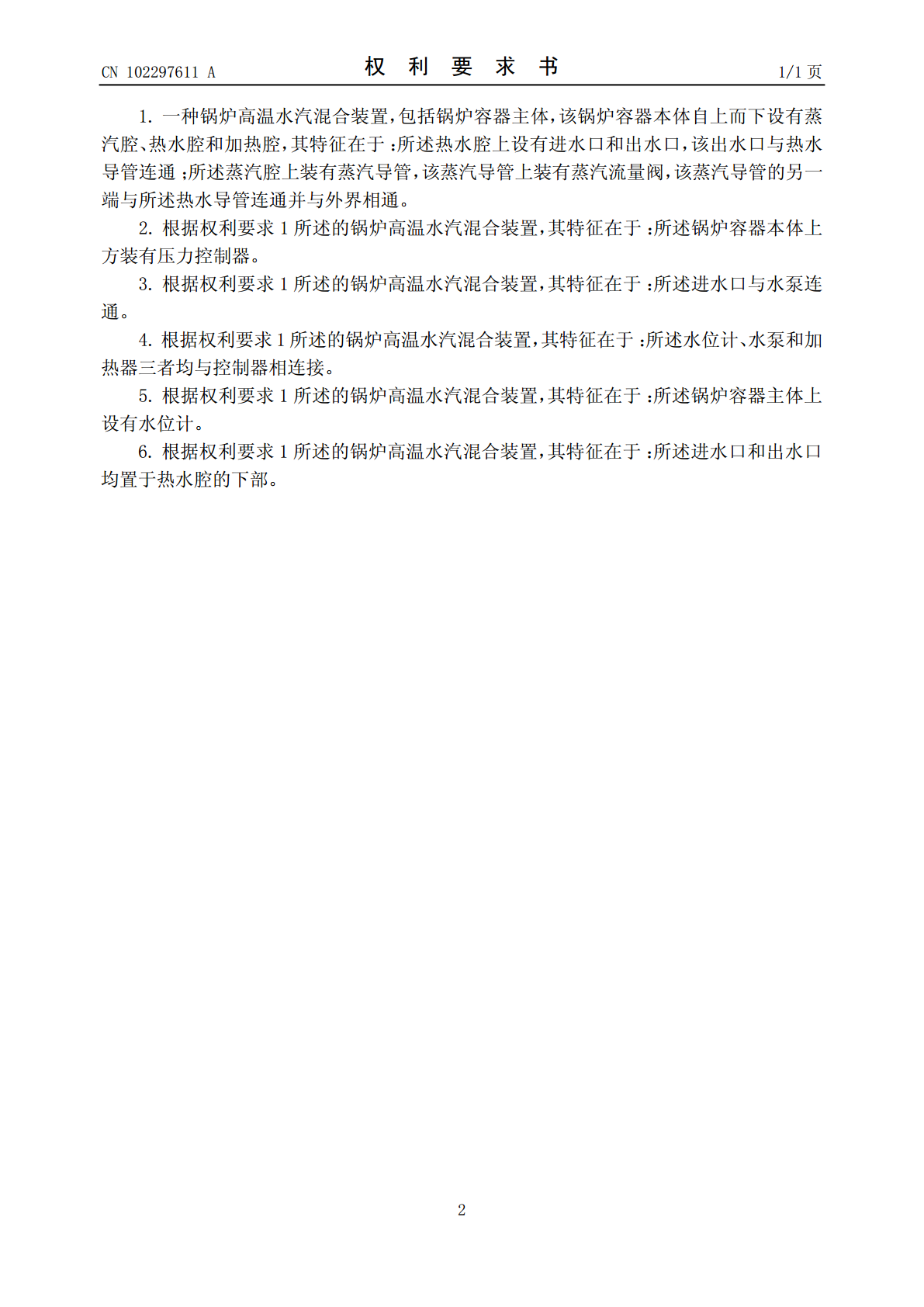

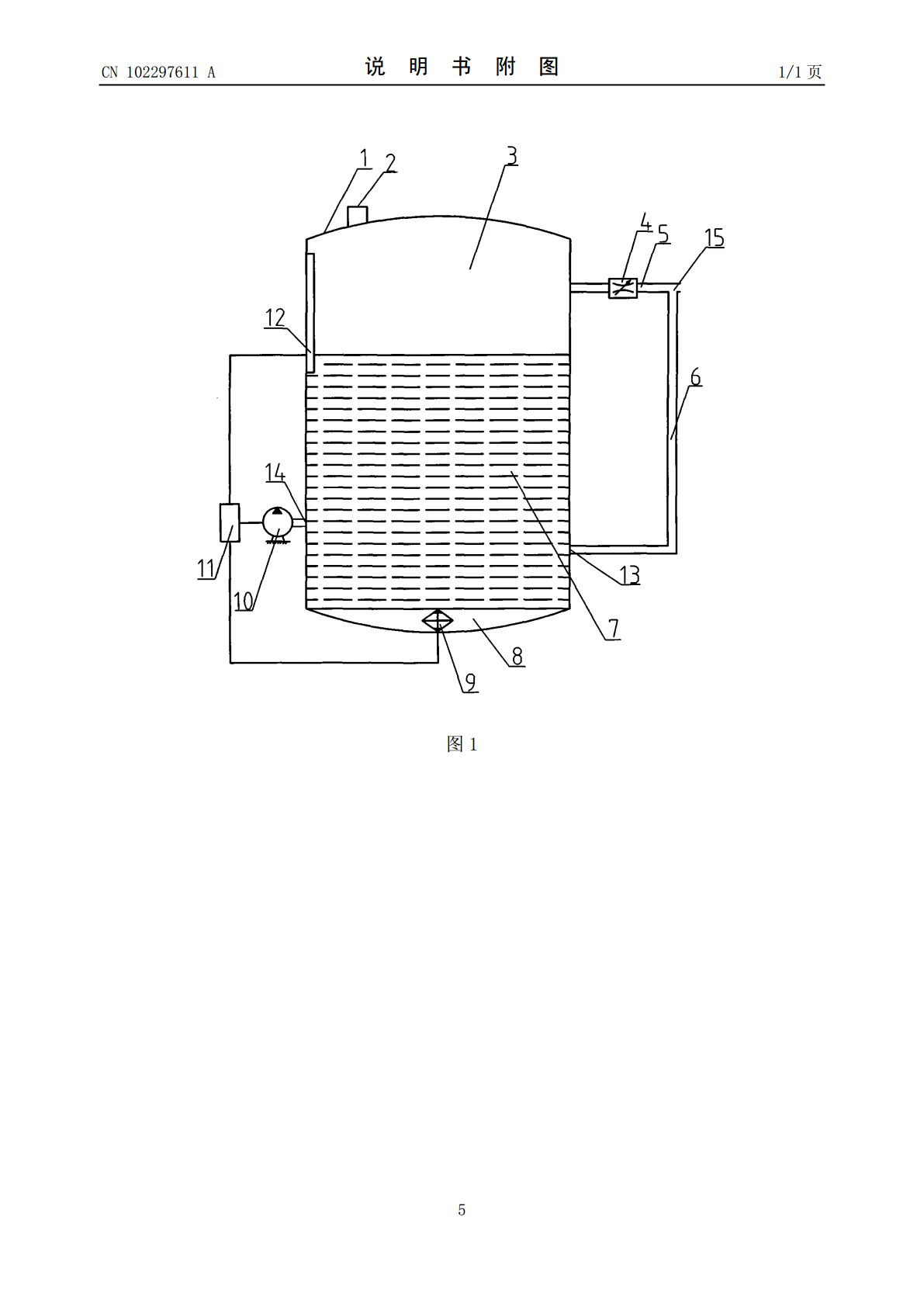

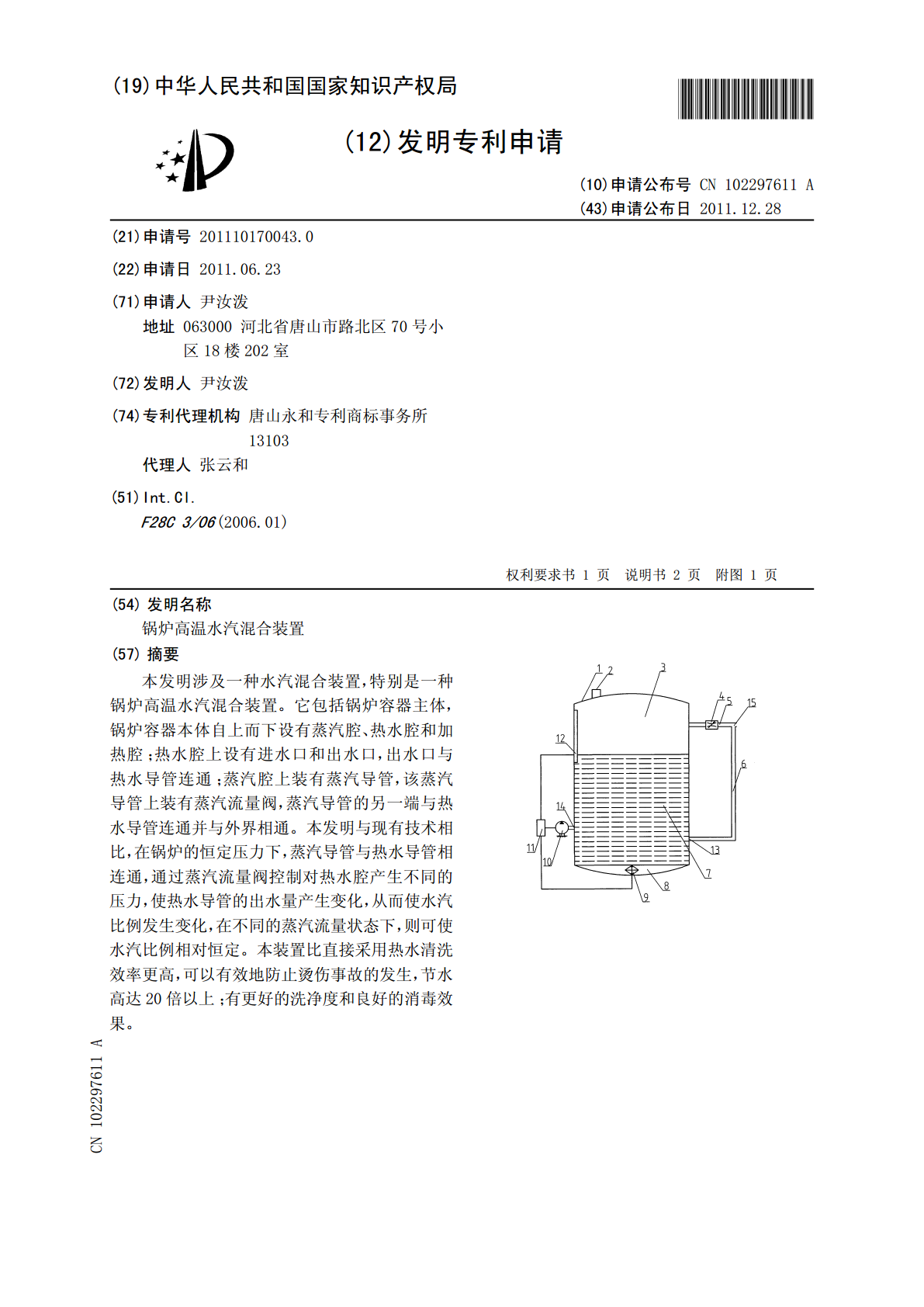

(19)中华人民共和国国家知识产权局*CN102297611A*(12)发明专利申请(10)申请公布号CN102297611A(43)申请公布日2011.12.28(21)申请号201110170043.0(22)申请日2011.06.23(71)申请人尹汝泼地址063000河北省唐山市路北区70号小区18楼202室(72)发明人尹汝泼(74)专利代理机构唐山永和专利商标事务所13103代理人张云和(51)Int.Cl.F28C3/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称锅炉高温水汽混合装置(57)摘要本发明涉及一种水汽混合装置，特别是一种锅炉高温水汽混合装置。它包括锅炉容器主体，锅炉容器本体自上而下设有蒸汽腔、热水腔和加热腔；热水腔上设有进水口和出水口，出水口与热水导管连通；蒸汽腔上装有蒸汽导管，该蒸汽导管上装有蒸汽流量阀，蒸汽导管的另一端与热水导管连通并与外界相通。本发明与现有技术相比，在锅炉的恒定压力下，蒸汽导管与热水导管相连通，通过蒸汽流量阀控制对热水腔产生不同的压力，使热水导管的出水量产生变化，从而使水汽比例发生变化，在不同的蒸汽流量状态下，则可使水汽比例相对恒定。本装置比直接采用热水清洗效率更高，可以有效地防止烫伤事故的发生，节水高达20倍以上；有更好的洗净度和良好的消毒效果。CN102976ACCNN110229761102297619A权利要求书1/1页1.一种锅炉高温水汽混合装置，包括锅炉容器主体，该锅炉容器本体自上而下设有蒸汽腔、热水腔和加热腔，其特征在于：所述热水腔上设有进水口和出水口，该出水口与热水导管连通；所述蒸汽腔上装有蒸汽导管，该蒸汽导管上装有蒸汽流量阀，该蒸汽导管的另一端与所述热水导管连通并与外界相通。2.根据权利要求1所述的锅炉高温水汽混合装置，其特征在于：所述锅炉容器本体上方装有压力控制器。3.根据权利要求1所述的锅炉高温水汽混合装置，其特征在于：所述进水口与水泵连通。4.根据权利要求1所述的锅炉高温水汽混合装置，其特征在于：所述水位计、水泵和加热器三者均与控制器相连接。5.根据权利要求1所述的锅炉高温水汽混合装置，其特征在于：所述锅炉容器主体上设有水位计。6.根据权利要求1所述的锅炉高温水汽混合装置，其特征在于：所述进水口和出水口均置于热水腔的下部。2CCNN110229761102297619A说明书1/2页锅炉高温水汽混合装置技术领域：[0001]本发明涉及一种水汽混合装置，特别是一种锅炉高温水汽混合装置。背景技术：[0002]传统的清洗方式大多采用水加入洗涤剂进行清洗，不仅清洗时间长，而且需要大量的洗涤剂和水，对环境造成污染的同时，大量的清洗用水也给城市供水带来巨大压力；采用人工清洗易形成水流飞溅，不能实现清洗消毒同时完成；而采用蒸汽清洗则有洗净度低、蒸汽溢出等问题。[0003]而一般的清洗装置或清洗机也不具备同时输出水和蒸汽所构成的水汽混合装置；并且常规设计的锅炉也不具备同时输出水和蒸汽的水汽混合装置。发明内容：[0004]本发明要解决的技术问题是利用锅炉的自身设计，实现对水汽输出时能够简单高效的调整水与蒸汽比例的锅炉高温水汽混合装置。[0005]本发明采用如下技术方案：[0006]一种锅炉高温水汽混合装置，包括锅炉容器主体，该锅炉容器本体自上而下设有蒸汽腔、热水腔和加热腔，所述热水腔上设有进水口和出水口，该出水口与热水导管连通；所述蒸汽腔上装有蒸汽导管，该蒸汽导管上装有蒸汽流量阀，该蒸汽导管的另一端与所述热水导管连通并与外界相通。[0007]采用上述技术方案的本发明与现有技术相比，在锅炉的恒定压力下，蒸汽导管与热水导管相连通，通过蒸汽流量阀控制输出蒸汽流量，同时对热水腔产生不同的压力，使热水导管的出水量产生变化，而使水汽比例发生变化，在一定蒸汽流量状态下，则可使水汽比例相对恒定。本装置不仅可以有效地达到环保清洗的目的，而且比直接采用热水清洗效率更高、更安全；可以有效地防止烫伤事故的发生，节水高达20倍以上；比直接使用蒸汽清洗有更好的洗净度和良好的消毒效果。[0008]作为本发明的一种优选方案，所述锅炉容器本体上方装有压力控制器。[0009]作为本发明的一种优选方案，所述进水口与水泵连通。[0010]作为本发明的一种优选方案，所述水位计、水泵和加热器三者均与控制器相连接。[0011]作为本发明的一种优选方案，所述锅炉容器主体上设有水位计。[0012]作为本发明的一种优选方案，所述进水口和出水口均置于热水腔的下部。附图说明：[0013]图1是本发明的结构示意图。具体实施方式：[0014]下面结合附图及实施例详述本发明：3CCNN110229761102297619A说明书2/2页[0015]一种锅炉高温水汽混合装置，参见附图1，图中；锅炉容器本体1，压力
