管壳式余热锅炉水汽接口装置.pdf

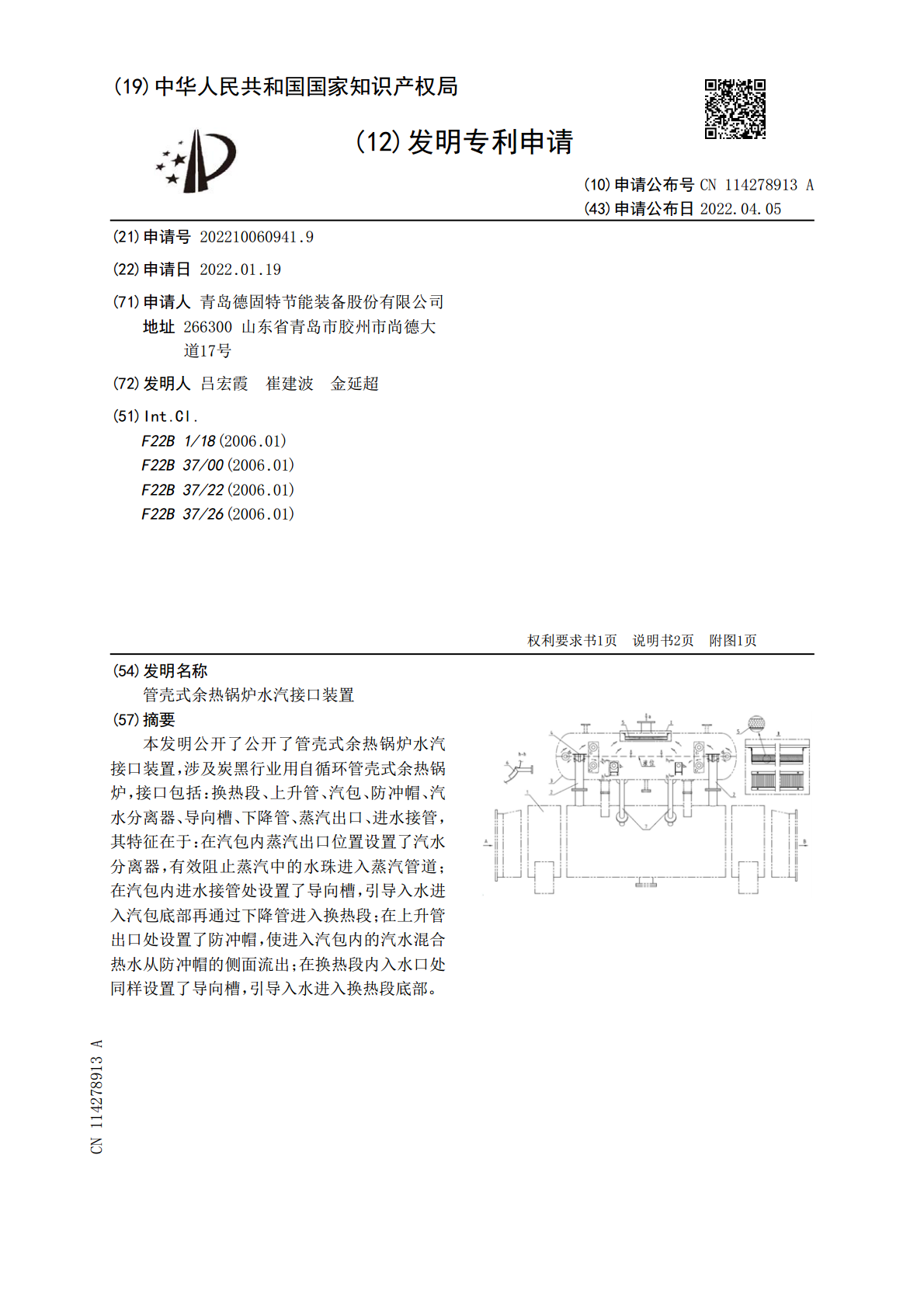

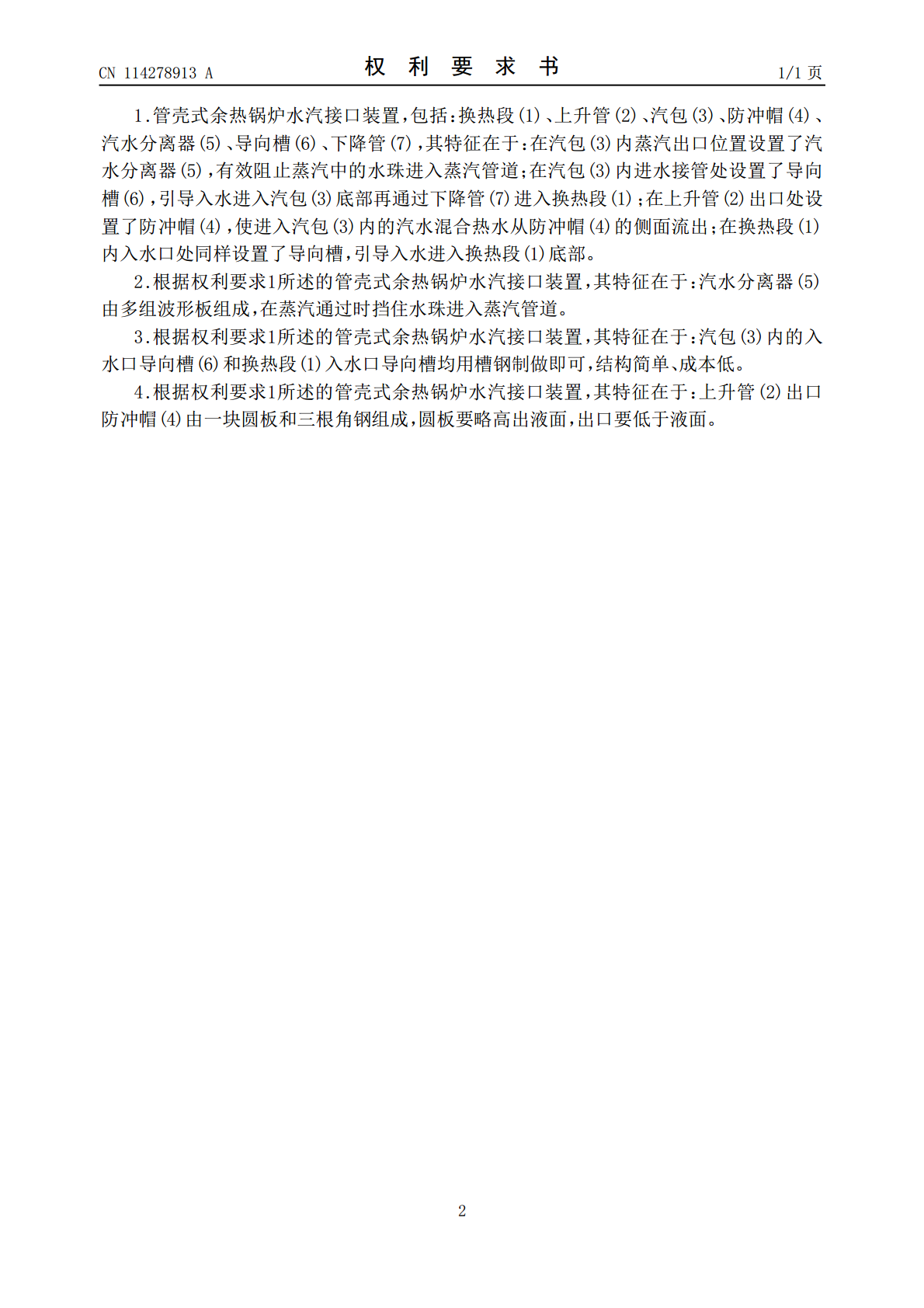

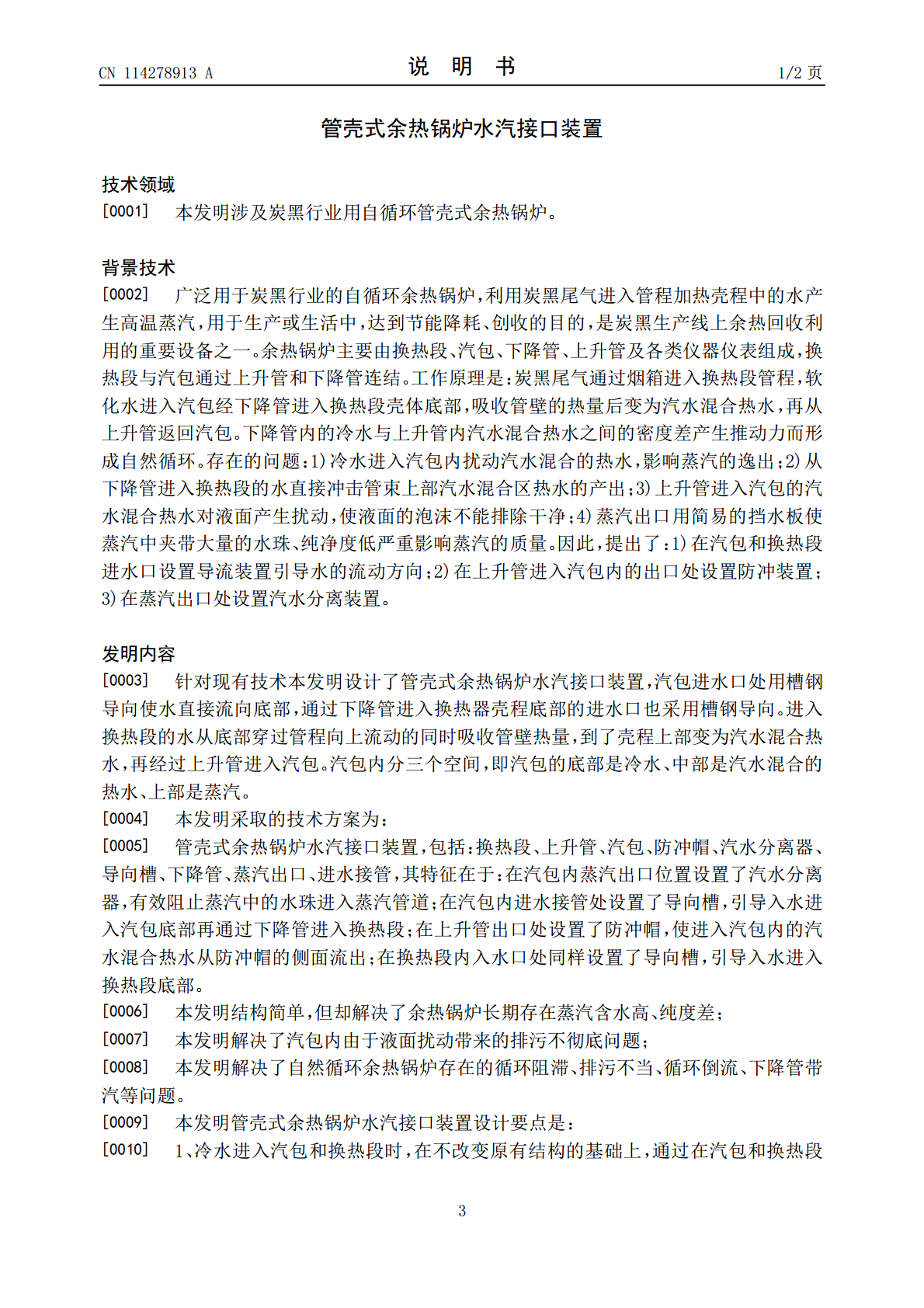

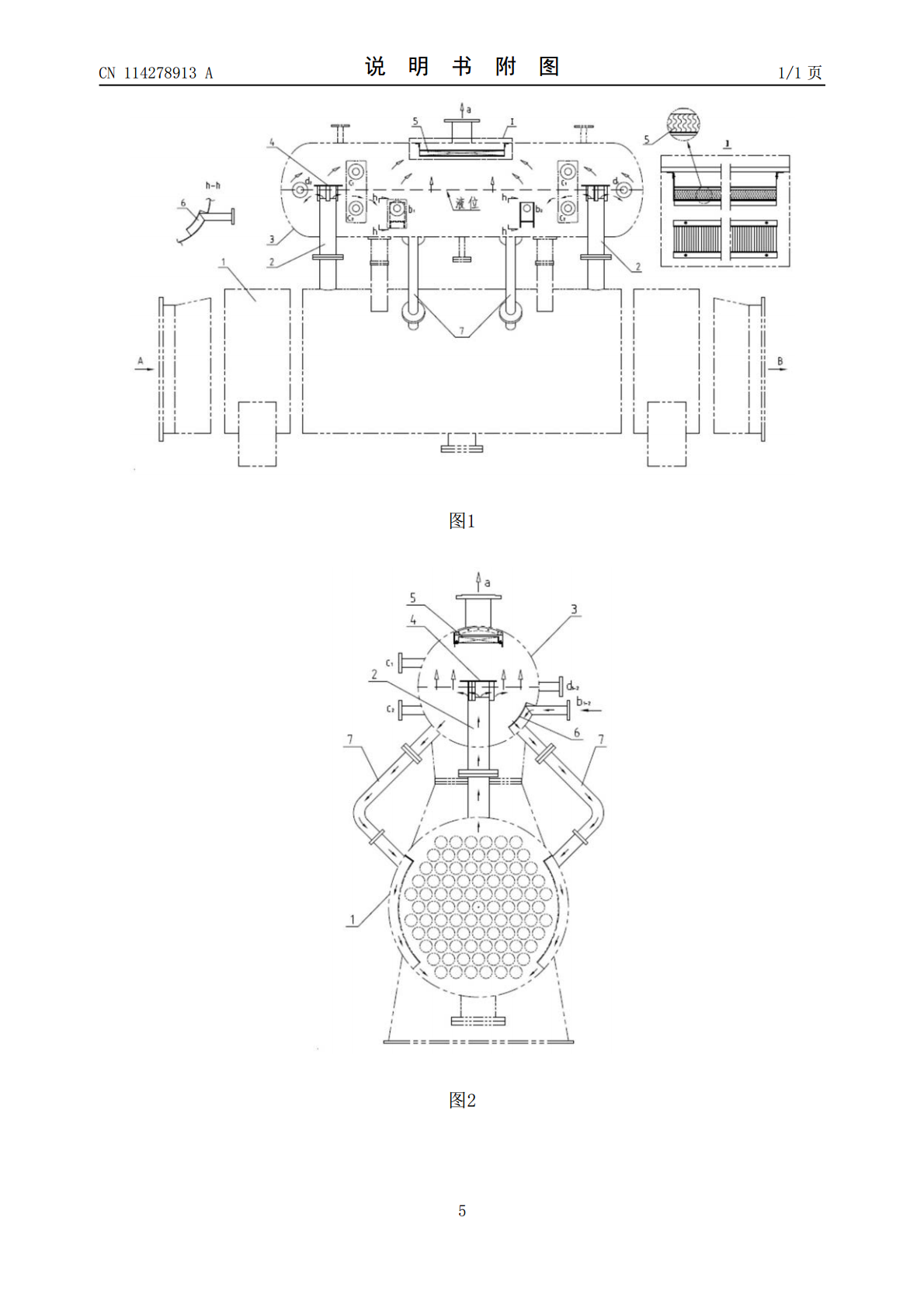

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114278913A(43)申请公布日2022.04.05(21)申请号202210060941.9(22)申请日2022.01.19(71)申请人青岛德固特节能装备股份有限公司地址266300山东省青岛市胶州市尚德大道17号(72)发明人吕宏霞崔建波金延超(51)Int.Cl.F22B1/18(2006.01)F22B37/00(2006.01)F22B37/22(2006.01)F22B37/26(2006.01)权利要求书1页说明书2页附图1页(54)发明名称管壳式余热锅炉水汽接口装置(57)摘要本发明公开了公开了管壳式余热锅炉水汽接口装置，涉及炭黑行业用自循环管壳式余热锅炉，接口包括：换热段、上升管、汽包、防冲帽、汽水分离器、导向槽、下降管、蒸汽出口、进水接管，其特征在于：在汽包内蒸汽出口位置设置了汽水分离器，有效阻止蒸汽中的水珠进入蒸汽管道；在汽包内进水接管处设置了导向槽，引导入水进入汽包底部再通过下降管进入换热段；在上升管出口处设置了防冲帽，使进入汽包内的汽水混合热水从防冲帽的侧面流出；在换热段内入水口处同样设置了导向槽，引导入水进入换热段底部。CN114278913ACN114278913A权利要求书1/1页1.管壳式余热锅炉水汽接口装置，包括：换热段(1)、上升管(2)、汽包(3)、防冲帽(4)、汽水分离器(5)、导向槽(6)、下降管(7)，其特征在于：在汽包(3)内蒸汽出口位置设置了汽水分离器(5)，有效阻止蒸汽中的水珠进入蒸汽管道；在汽包(3)内进水接管处设置了导向槽(6)，引导入水进入汽包(3)底部再通过下降管(7)进入换热段(1)；在上升管(2)出口处设置了防冲帽(4)，使进入汽包(3)内的汽水混合热水从防冲帽(4)的侧面流出；在换热段(1)内入水口处同样设置了导向槽，引导入水进入换热段(1)底部。2.根据权利要求1所述的管壳式余热锅炉水汽接口装置，其特征在于：汽水分离器(5)由多组波形板组成，在蒸汽通过时挡住水珠进入蒸汽管道。3.根据权利要求1所述的管壳式余热锅炉水汽接口装置，其特征在于：汽包(3)内的入水口导向槽(6)和换热段(1)入水口导向槽均用槽钢制做即可，结构简单、成本低。4.根据权利要求1所述的管壳式余热锅炉水汽接口装置，其特征在于：上升管(2)出口防冲帽(4)由一块圆板和三根角钢组成，圆板要略高出液面，出口要低于液面。2CN114278913A说明书1/2页管壳式余热锅炉水汽接口装置技术领域[0001]本发明涉及炭黑行业用自循环管壳式余热锅炉。背景技术[0002]广泛用于炭黑行业的自循环余热锅炉，利用炭黑尾气进入管程加热壳程中的水产生高温蒸汽，用于生产或生活中，达到节能降耗、创收的目的，是炭黑生产线上余热回收利用的重要设备之一。余热锅炉主要由换热段、汽包、下降管、上升管及各类仪器仪表组成，换热段与汽包通过上升管和下降管连结。工作原理是：炭黑尾气通过烟箱进入换热段管程，软化水进入汽包经下降管进入换热段壳体底部，吸收管壁的热量后变为汽水混合热水，再从上升管返回汽包。下降管内的冷水与上升管内汽水混合热水之间的密度差产生推动力而形成自然循环。存在的问题：1)冷水进入汽包内扰动汽水混合的热水，影响蒸汽的逸出；2)从下降管进入换热段的水直接冲击管束上部汽水混合区热水的产出；3)上升管进入汽包的汽水混合热水对液面产生扰动，使液面的泡沫不能排除干净；4)蒸汽出口用简易的挡水板使蒸汽中夹带大量的水珠、纯净度低严重影响蒸汽的质量。因此，提出了：1)在汽包和换热段进水口设置导流装置引导水的流动方向；2)在上升管进入汽包内的出口处设置防冲装置；3)在蒸汽出口处设置汽水分离装置。发明内容[0003]针对现有技术本发明设计了管壳式余热锅炉水汽接口装置，汽包进水口处用槽钢导向使水直接流向底部，通过下降管进入换热器壳程底部的进水口也采用槽钢导向。进入换热段的水从底部穿过管程向上流动的同时吸收管壁热量，到了壳程上部变为汽水混合热水，再经过上升管进入汽包。汽包内分三个空间，即汽包的底部是冷水、中部是汽水混合的热水、上部是蒸汽。[0004]本发明采取的技术方案为：[0005]管壳式余热锅炉水汽接口装置，包括：换热段、上升管、汽包、防冲帽、汽水分离器、导向槽、下降管、蒸汽出口、进水接管，其特征在于：在汽包内蒸汽出口位置设置了汽水分离器，有效阻止蒸汽中的水珠进入蒸汽管道；在汽包内进水接管处设置了导向槽，引导入水进入汽包底部再通过下降管进入换热段；在上升管出口处设置了防冲帽，使进入汽包内的汽水混合热水从防冲帽的侧面流出；在换热段内入水口处同样设置了导向槽，引导入水进入换热段底部。[0006]本发明结构简单，但却解决了余热锅炉长期存在蒸汽含水高、纯度差；[0
