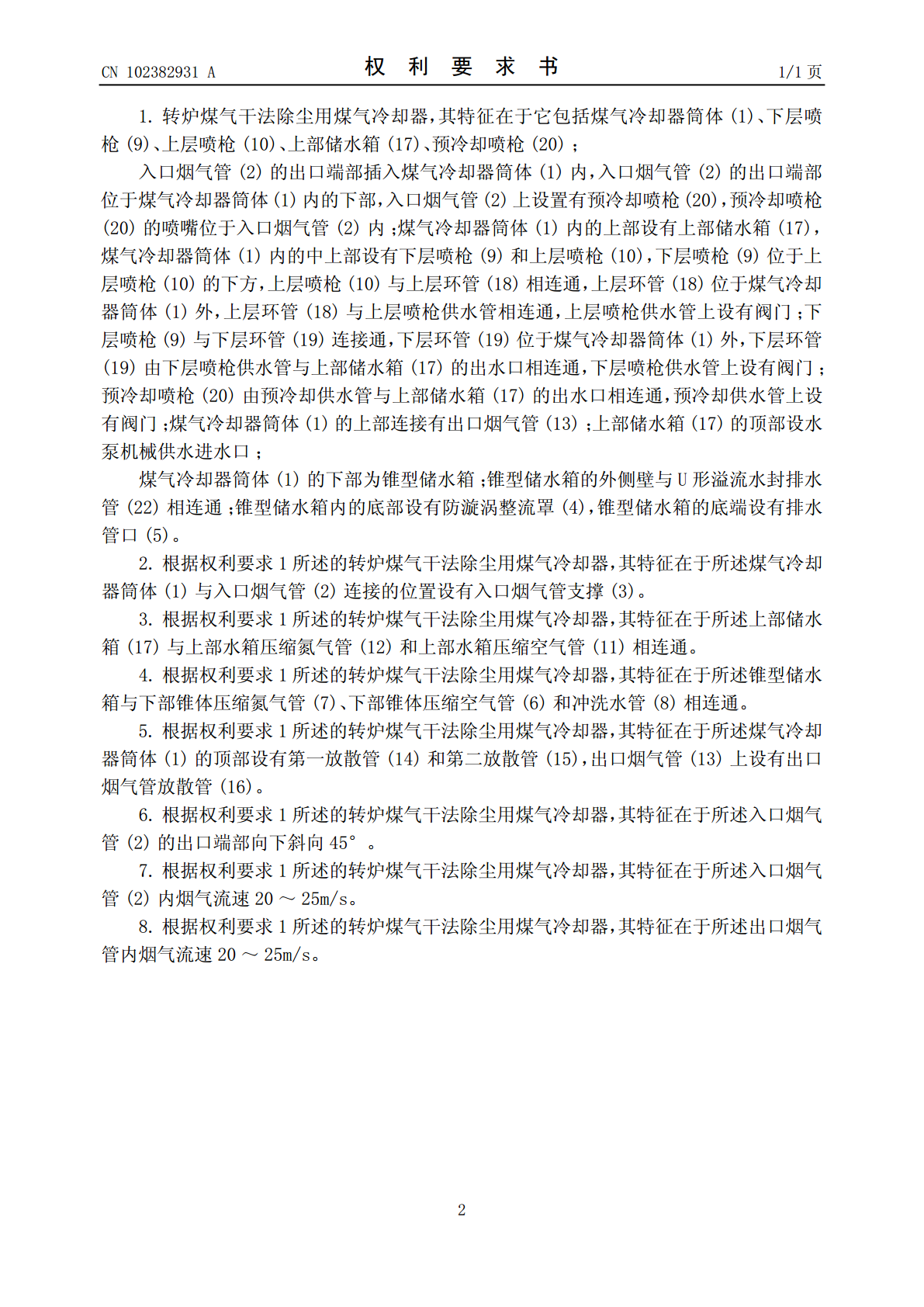

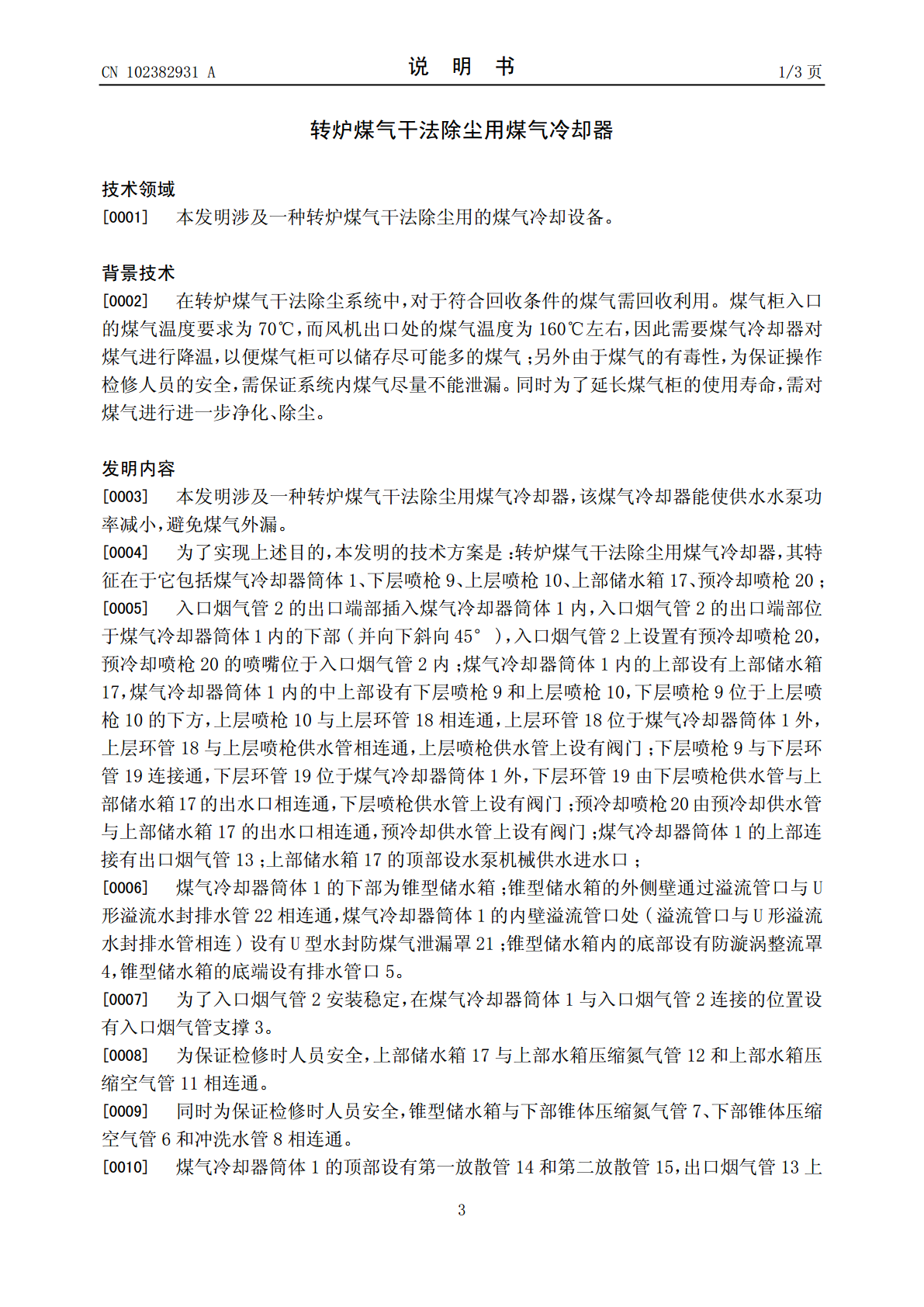

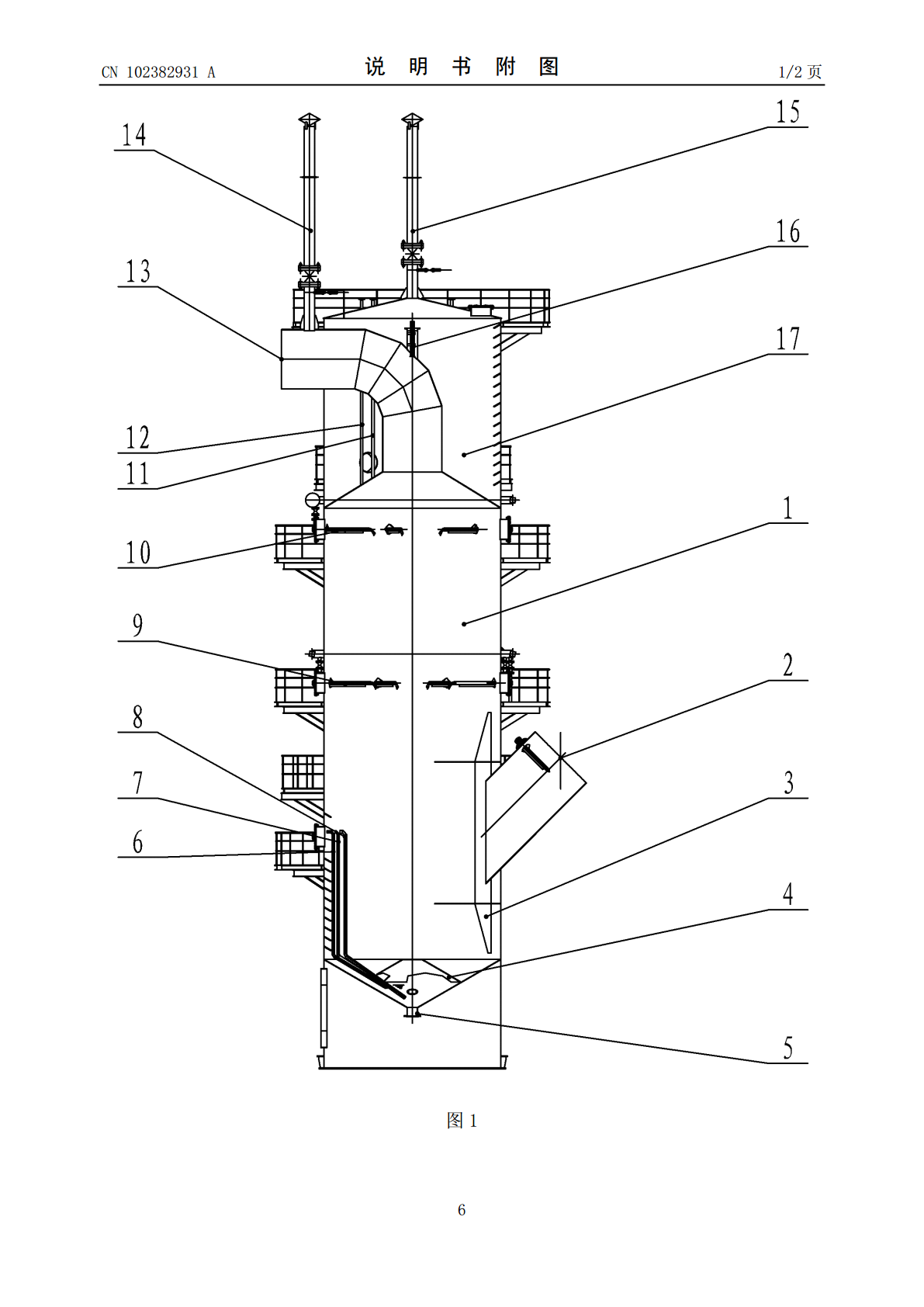

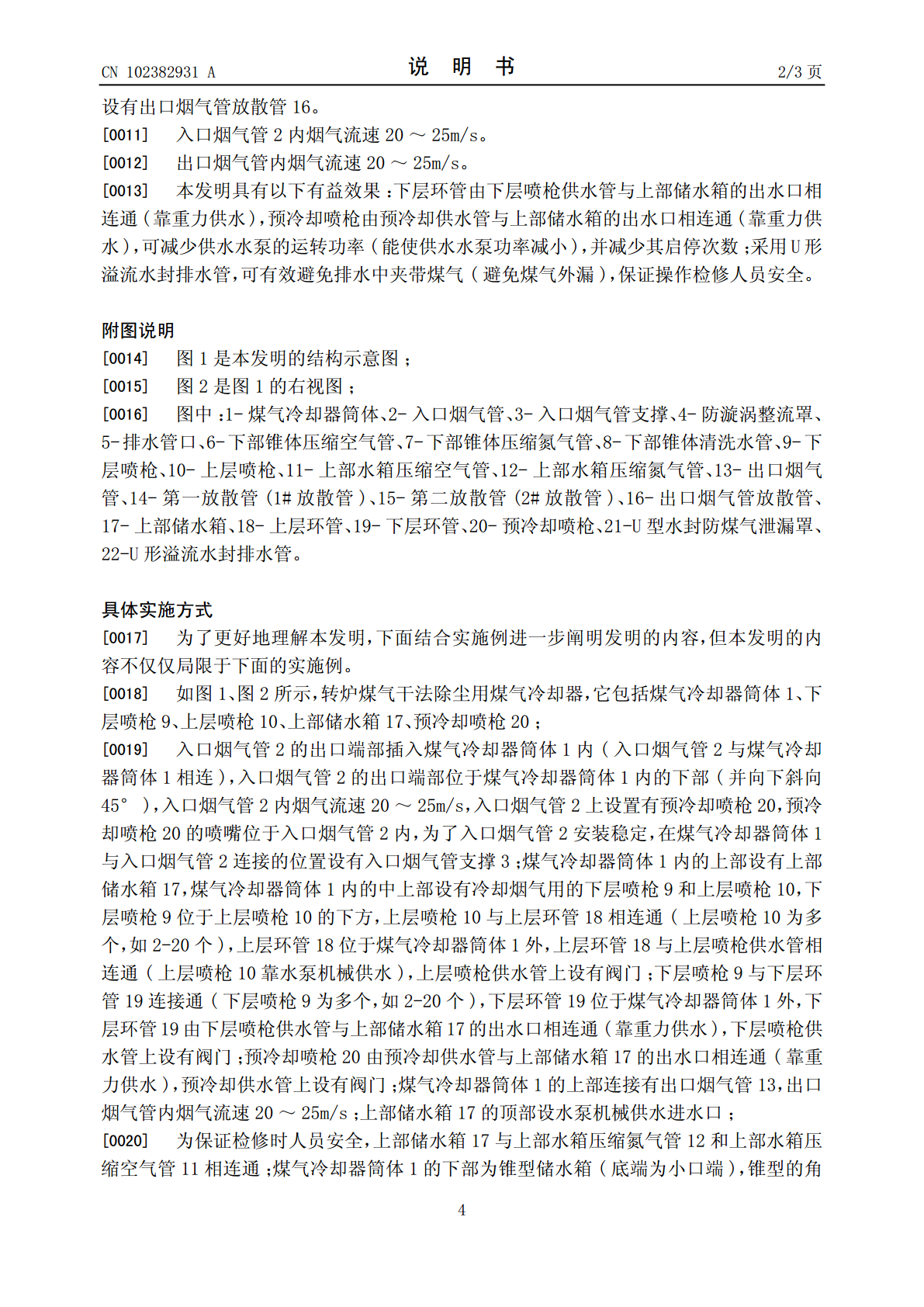

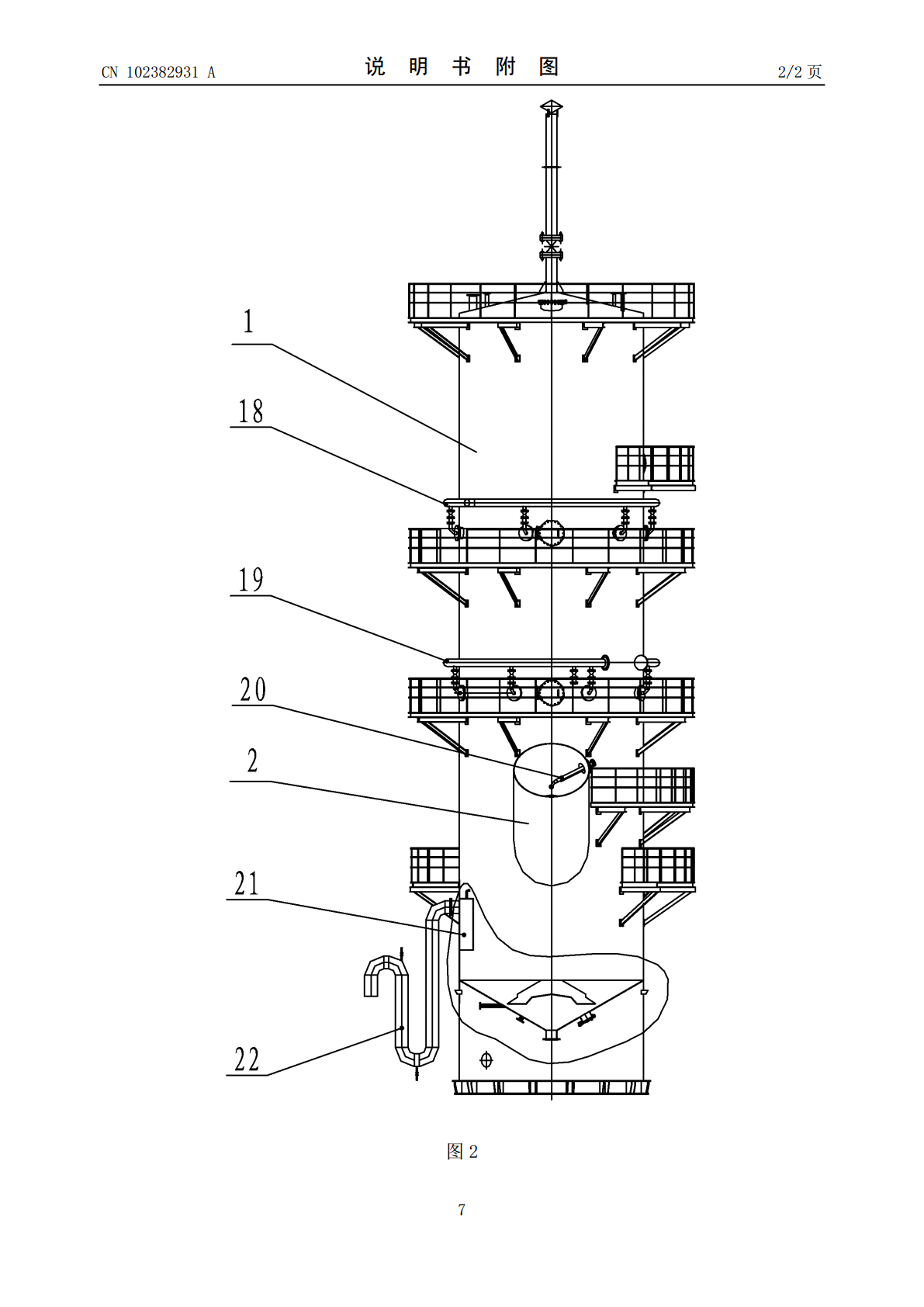

(19)中华人民共和国国家知识产权局*CN102382931A*(12)发明专利申请(10)申请公布号CN102382931A(43)申请公布日2012.03.21(21)申请号201110337076.X(22)申请日2011.10.31(71)申请人中冶南方工程技术有限公司地址430223湖北省武汉市东湖新技术开发区大学园路33号(72)发明人纪世昌王勇纲刘洁王亮盖东兴葛雷(74)专利代理机构湖北武汉永嘉专利代理有限公司42102代理人唐万荣(51)Int.Cl.C21C5/38(2006.01)权利要求书1页说明书3页附图2页(54)发明名称转炉煤气干法除尘用煤气冷却器(57)摘要本发明涉及一种转炉煤气干法除尘用的煤气冷却设备。转炉煤气干法除尘用煤气冷却器，其特征在于它包括煤气冷却器筒体、下层喷枪、上层喷枪、上部储水箱、预冷却喷枪；入口烟气管的出口端部插入煤气冷却器筒体内，入口烟气管上设置有预冷却喷枪；煤气冷却器筒体内的上部设有上部储水箱，煤气冷却器筒体内的中上部设有下层喷枪和上层喷枪，下层喷枪与下层环管连接通，下层环管由下层喷枪供水管与上部储水箱的出水口相连通；预冷却喷枪由预冷却供水管与上部储水箱的出水口相连通；煤气冷却器筒体的上部连接有出口烟气管；上部储水箱的顶部设水泵机械供水进水口。该煤气冷却器能使供水水泵功率减小，避免煤气外漏。CN102389ACCNN110238293102382947A权利要求书1/1页1.转炉煤气干法除尘用煤气冷却器，其特征在于它包括煤气冷却器筒体(1)、下层喷枪(9)、上层喷枪(10)、上部储水箱(17)、预冷却喷枪(20)；入口烟气管(2)的出口端部插入煤气冷却器筒体(1)内，入口烟气管(2)的出口端部位于煤气冷却器筒体(1)内的下部，入口烟气管(2)上设置有预冷却喷枪(20)，预冷却喷枪(20)的喷嘴位于入口烟气管(2)内；煤气冷却器筒体(1)内的上部设有上部储水箱(17)，煤气冷却器筒体(1)内的中上部设有下层喷枪(9)和上层喷枪(10)，下层喷枪(9)位于上层喷枪(10)的下方，上层喷枪(10)与上层环管(18)相连通，上层环管(18)位于煤气冷却器筒体(1)外，上层环管(18)与上层喷枪供水管相连通，上层喷枪供水管上设有阀门；下层喷枪(9)与下层环管(19)连接通，下层环管(19)位于煤气冷却器筒体(1)外，下层环管(19)由下层喷枪供水管与上部储水箱(17)的出水口相连通，下层喷枪供水管上设有阀门；预冷却喷枪(20)由预冷却供水管与上部储水箱(17)的出水口相连通，预冷却供水管上设有阀门；煤气冷却器筒体(1)的上部连接有出口烟气管(13)；上部储水箱(17)的顶部设水泵机械供水进水口；煤气冷却器筒体(1)的下部为锥型储水箱；锥型储水箱的外侧壁与U形溢流水封排水管(22)相连通；锥型储水箱内的底部设有防漩涡整流罩(4)，锥型储水箱的底端设有排水管口(5)。2.根据权利要求1所述的转炉煤气干法除尘用煤气冷却器，其特征在于所述煤气冷却器筒体(1)与入口烟气管(2)连接的位置设有入口烟气管支撑(3)。3.根据权利要求1所述的转炉煤气干法除尘用煤气冷却器，其特征在于所述上部储水箱(17)与上部水箱压缩氮气管(12)和上部水箱压缩空气管(11)相连通。4.根据权利要求1所述的转炉煤气干法除尘用煤气冷却器，其特征在于所述锥型储水箱与下部锥体压缩氮气管(7)、下部锥体压缩空气管(6)和冲洗水管(8)相连通。5.根据权利要求1所述的转炉煤气干法除尘用煤气冷却器，其特征在于所述煤气冷却器筒体(1)的顶部设有第一放散管(14)和第二放散管(15)，出口烟气管(13)上设有出口烟气管放散管(16)。6.根据权利要求1所述的转炉煤气干法除尘用煤气冷却器，其特征在于所述入口烟气管(2)的出口端部向下斜向45°。7.根据权利要求1所述的转炉煤气干法除尘用煤气冷却器，其特征在于所述入口烟气管(2)内烟气流速20～25m/s。8.根据权利要求1所述的转炉煤气干法除尘用煤气冷却器，其特征在于所述出口烟气管内烟气流速20～25m/s。2CCNN110238293102382947A说明书1/3页转炉煤气干法除尘用煤气冷却器技术领域[0001]本发明涉及一种转炉煤气干法除尘用的煤气冷却设备。背景技术[0002]在转炉煤气干法除尘系统中，对于符合回收条件的煤气需回收利用。煤气柜入口的煤气温度要求为70℃，而风机出口处的煤气温度为160℃左右，因此需要煤气冷却器对煤气进行降温，以便煤气柜可以储存尽可能多的煤气；另外由于煤气的有毒性，为保证操作检修人员的安全，需保证系统内煤气尽量不能泄漏。同时为了延长煤气柜的使用寿命，需对煤气进行进一步净化、除尘。发明内容[0003]本发明涉及一种转炉煤气干法除尘用煤气冷却器，该煤气冷却
