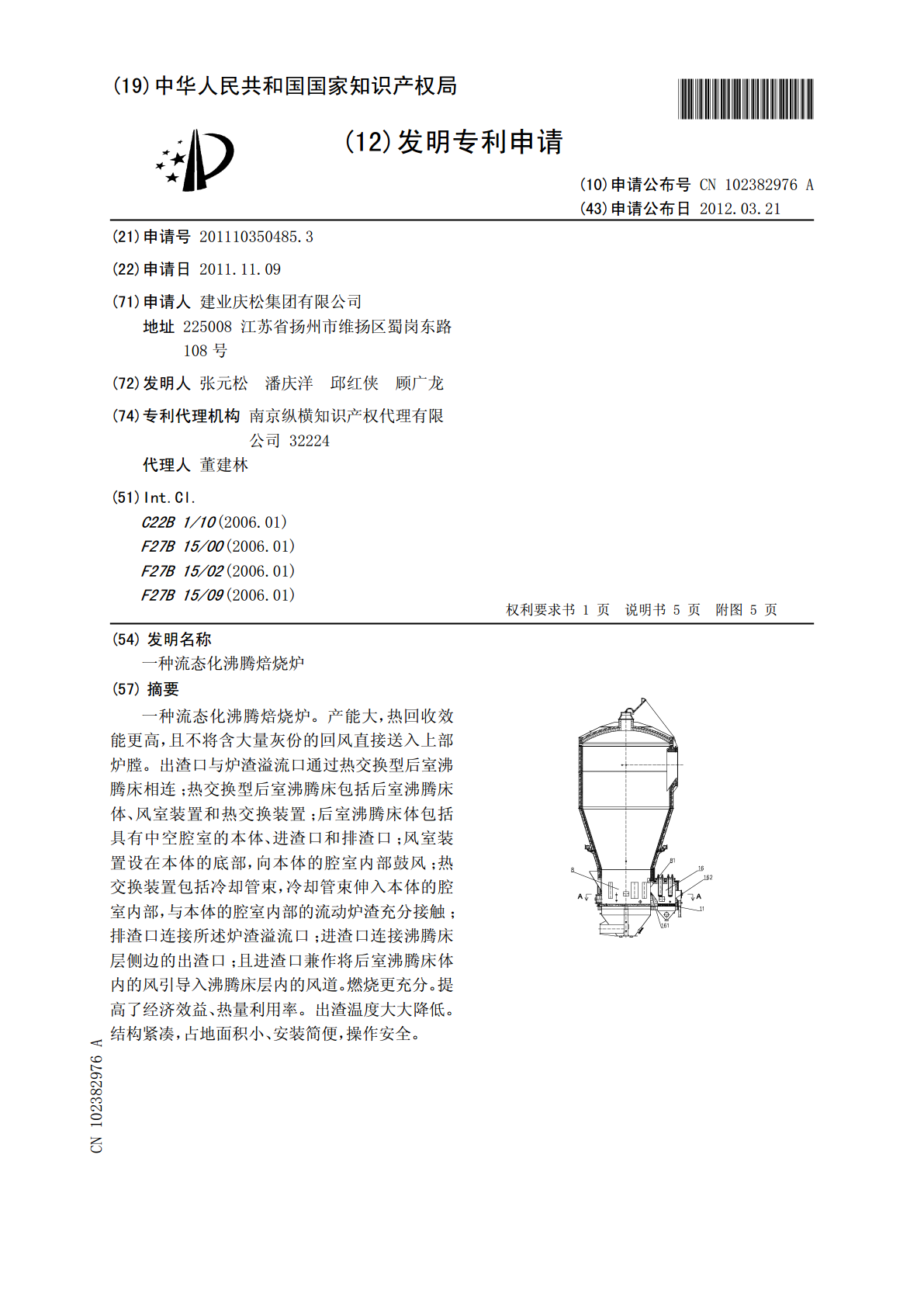

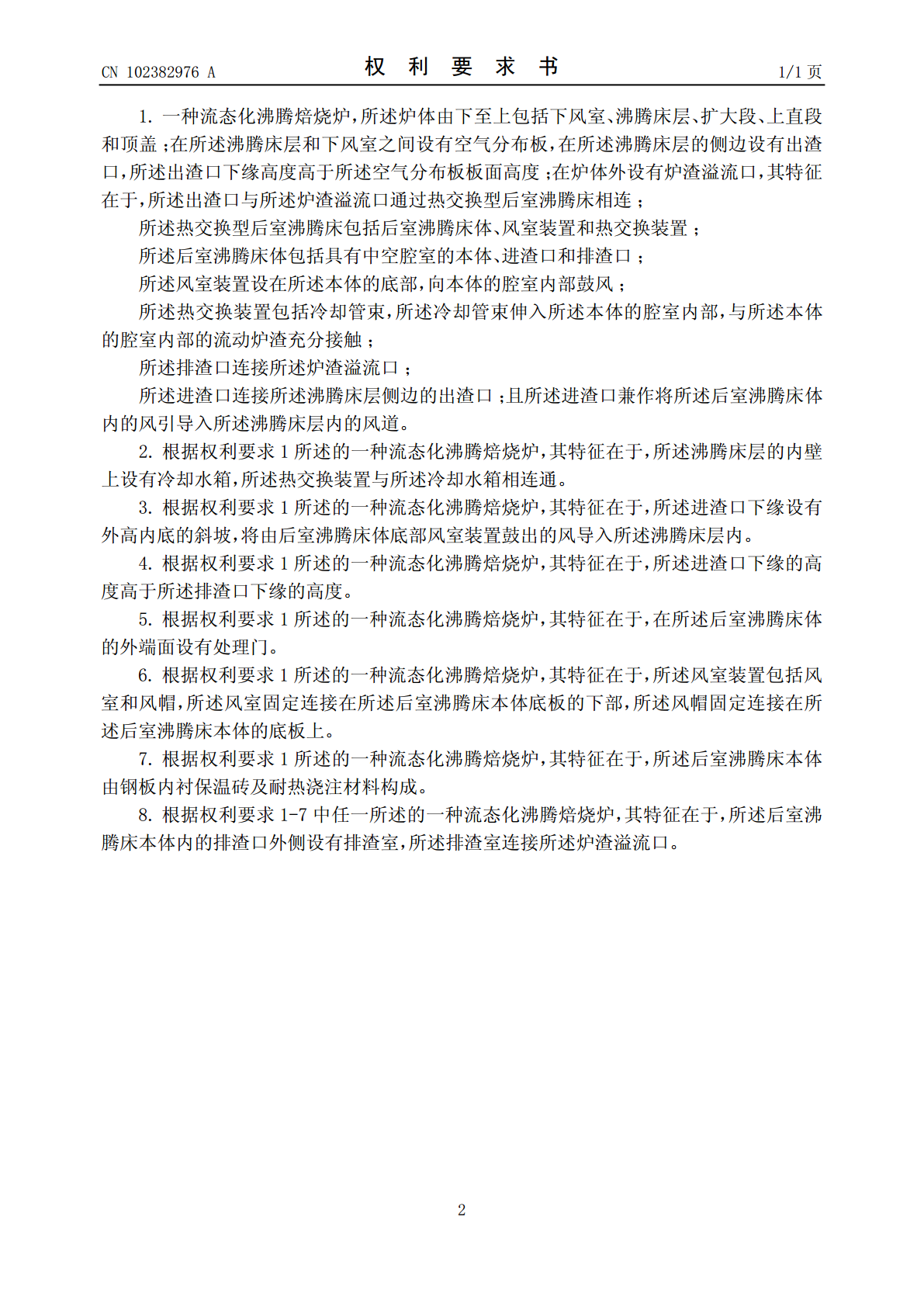

(19)中华人民共和国国家知识产权局*CN102382976A*(12)发明专利申请(10)申请公布号CN102382976A(43)申请公布日2012.03.21(21)申请号201110350485.3(22)申请日2011.11.09(71)申请人建业庆松集团有限公司地址225008江苏省扬州市维扬区蜀岗东路108号(72)发明人张元松潘庆洋邱红侠顾广龙(74)专利代理机构南京纵横知识产权代理有限公司32224代理人董建林(51)Int.Cl.C22B1/10(2006.01)F27B15/00(2006.01)F27B15/02(2006.01)F27B15/09(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种流态化沸腾焙烧炉(57)摘要一种流态化沸腾焙烧炉。产能大，热回收效能更高，且不将含大量灰份的回风直接送入上部炉膛。出渣口与炉渣溢流口通过热交换型后室沸腾床相连；热交换型后室沸腾床包括后室沸腾床体、风室装置和热交换装置；后室沸腾床体包括具有中空腔室的本体、进渣口和排渣口；风室装置设在本体的底部，向本体的腔室内部鼓风；热交换装置包括冷却管束，冷却管束伸入本体的腔室内部，与本体的腔室内部的流动炉渣充分接触；排渣口连接所述炉渣溢流口；进渣口连接沸腾床层侧边的出渣口；且进渣口兼作将后室沸腾床体内的风引导入沸腾床层内的风道。燃烧更充分。提高了经济效益、热量利用率。出渣温度大大降低。结构紧凑，占地面积小、安装简便，操作安全。CN10238976ACCNN110238297602382992A权利要求书1/1页1.一种流态化沸腾焙烧炉，所述炉体由下至上包括下风室、沸腾床层、扩大段、上直段和顶盖；在所述沸腾床层和下风室之间设有空气分布板，在所述沸腾床层的侧边设有出渣口，所述出渣口下缘高度高于所述空气分布板板面高度；在炉体外设有炉渣溢流口，其特征在于，所述出渣口与所述炉渣溢流口通过热交换型后室沸腾床相连；所述热交换型后室沸腾床包括后室沸腾床体、风室装置和热交换装置；所述后室沸腾床体包括具有中空腔室的本体、进渣口和排渣口；所述风室装置设在所述本体的底部，向本体的腔室内部鼓风；所述热交换装置包括冷却管束，所述冷却管束伸入所述本体的腔室内部，与所述本体的腔室内部的流动炉渣充分接触；所述排渣口连接所述炉渣溢流口；所述进渣口连接所述沸腾床层侧边的出渣口；且所述进渣口兼作将所述后室沸腾床体内的风引导入所述沸腾床层内的风道。2.根据权利要求1所述的一种流态化沸腾焙烧炉，其特征在于，所述沸腾床层的内壁上设有冷却水箱，所述热交换装置与所述冷却水箱相连通。3.根据权利要求1所述的一种流态化沸腾焙烧炉，其特征在于，所述进渣口下缘设有外高内底的斜坡，将由后室沸腾床体底部风室装置鼓出的风导入所述沸腾床层内。4.根据权利要求1所述的一种流态化沸腾焙烧炉，其特征在于，所述进渣口下缘的高度高于所述排渣口下缘的高度。5.根据权利要求1所述的一种流态化沸腾焙烧炉，其特征在于，在所述后室沸腾床体的外端面设有处理门。6.根据权利要求1所述的一种流态化沸腾焙烧炉，其特征在于，所述风室装置包括风室和风帽，所述风室固定连接在所述后室沸腾床本体底板的下部，所述风帽固定连接在所述后室沸腾床本体的底板上。7.根据权利要求1所述的一种流态化沸腾焙烧炉，其特征在于，所述后室沸腾床本体由钢板内衬保温砖及耐热浇注材料构成。8.根据权利要求1-7中任一所述的一种流态化沸腾焙烧炉，其特征在于，所述后室沸腾床本体内的排渣口外侧设有排渣室，所述排渣室连接所述炉渣溢流口。2CCNN110238297602382992A说明书1/5页一种流态化沸腾焙烧炉技术领域[0001]本发明涉及硫铁矿、锌精矿焙烧制酸装置的沸腾焙烧炉；尤其涉及对该种沸腾焙烧炉出渣部分的改进。背景技术[0002]流态化沸腾焙烧炉是硫铁矿、锌精矿制酸装置焙烧工序的主要设备之一，炉子形状主要有直筒型和上部扩大型两种。直筒型沸腾焙烧炉多用于有色金属浮选矿的焙烧，焙烧强度低，而上部扩大型的沸腾炉因焙烧强度大多用于硫铁矿的焙烧，我国大部分矿焙烧炉属于此类型。[0003]常规沸腾焙烧炉炉体为钢壳内衬保温砖再衬耐火砖结构（含保温砖内衬1、耐火砖内衬2）。如图6、7所示，整个炉体可分为几部分，上部为炉膛，包括沸腾床层8、中部扩大段和上部炉膛7。炉床中装有冷却水箱9，以移走沸腾床层8的余热，降低沸腾床层8壁面的温度。中部为向上扩大的锥形段，上部炉膛7的截面积比沸腾床层8的面积大，以降低气速和减少固体粒子带出。下部是空气室即下风室3，设有空气进口管4，中间隔着一个空气分布板5，上浇注耐火混凝土，埋设有许多空气分布板风帽6。另外炉体还设有加料口10、炉渣溢流口11、炉气出口12、二次风进口13、点火口14、安全放空口15等接管。[00
