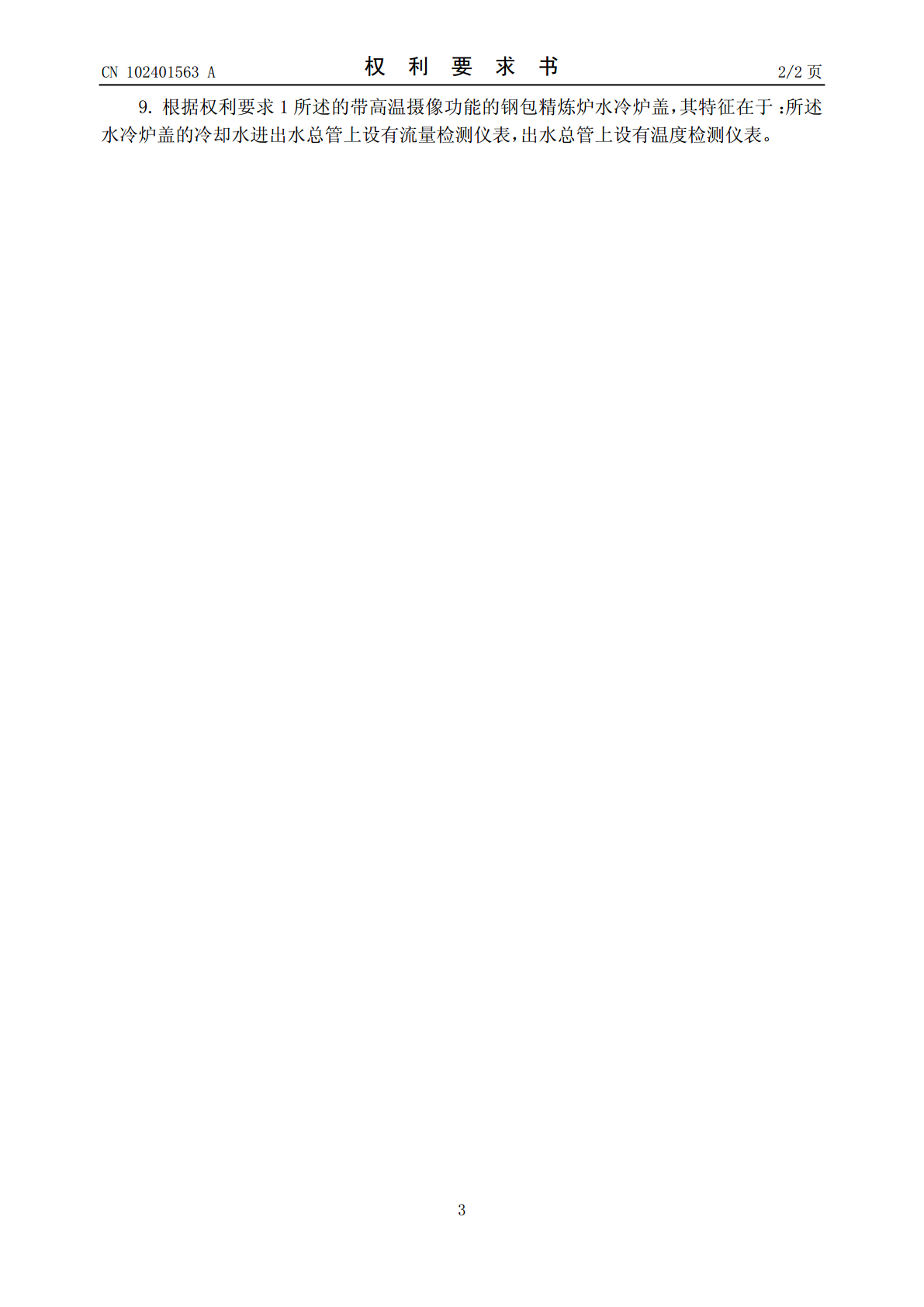

(19)中华人民共和国国家知识产权局*CN102401563A*(12)发明专利申请(10)申请公布号CN102401563A(43)申请公布日2012.04.04(21)申请号201110390141.5(22)申请日2011.12.01(71)申请人宝钢工程技术集团有限公司地址201900上海市宝山区铁力路2510号(72)发明人黄震吴杰孙亚飞倪杰崔立程陈靖宋涛朱秉斌(74)专利代理机构上海明成云知识产权代理有限公司31232代理人常明(51)Int.Cl.F27B14/12(2006.01)F27D1/18(2006.01)F27D1/12(2006.01)权利要求书2页说明书5页附图3页(54)发明名称带高温摄像功能的钢包精炼炉水冷炉盖(57)摘要本发明涉及一种带高温摄像功能的钢包精炼炉水冷炉盖，滑动烟道通过销轴连接在侧抽烟罩上，并通过金属软管与侧抽烟罩水冷管路联接。侧抽烟罩与炉盖本体通过法兰连接，并通过金属软管与水冷管路联接。中心件上部围有可放置电极座的三个电极孔，中心件置于侧抽烟罩之上以隔绝外部空气进入，中心件通过法兰、销轴与与侧抽烟罩相连，并通过金属软管与水冷管路联接。三个H型钢与炉盖本体焊接一体，形成三个炉盖吊点并支撑水分配器。炉盖本体上装有高温摄像装置以实时监控炉内情况。水冷炉盖为全水冷结构型式。本发明确定了一种带高温摄像功能的节能环保型LF炉水冷炉盖的结构型式，在水冷炉盖上安装了高温摄像装置，可实时对炉内情况进行监控。CN1024563ACCNN110240156302401564A权利要求书1/2页1.一种带高温摄像功能的钢包精炼炉水冷炉盖，它包括炉盖本体，其特征在于：它还包括滑动烟道、侧抽烟罩、枪用门、操作门、中心件、炉盖配管、底部烟罩、伸缩套管、水冷下部加料套管及电极座；所述滑动烟道由钢管焊接而成，通过销轴连接在侧抽烟罩上，并通过金属软管与侧抽烟罩水冷管路联接；所述侧抽烟罩由钢管焊接而成，与炉盖本体通过法兰连接，并通过金属软管与水冷管路联接；所述中心件由钢管焊接而成，中心件上部围有可放置电极座的三个电极孔，中心件置于侧抽烟罩之上以隔绝外部空气进入，中心件通过法兰、销轴与与侧抽烟罩相连，并通过金属软管与水冷管路联接；所述枪用门由钢管焊接而成，通过气缸驱动；所述操作门由钢板焊接而成，为水冷壁结构，操作门倾斜布置；所述炉盖本体由钢管焊接而成，三个H型钢与炉盖本体焊接一体，形成三个炉盖吊点并支撑水分配器；所述炉盖本体上部与侧抽烟罩焊接，炉盖本体下部与底部烟罩焊接，炉盖本体下部裙边包围在钢包上口，并距钢包上口具有间距，以允许钢包上口粘覆些微钢渣；所述炉盖本体的水冷下部加料套管制作成倒锥形结构，以收集钢包内冶炼时产生的炉内烟气；所述炉盖本体上装有高温摄像装置以实时监控炉内情况；所述底部烟罩由钢板焊接而成，烟罩管道分上下两层，相互隔绝；所述水冷下部加料套管由钢板及钢管焊接而成，为水冷壁结构，垂直放置于炉盖本体之上；所述伸缩套管与水冷下部加料管通过螺栓固定在一起；所述水冷炉盖为全水冷结构型式。2.根据权利要求1所述的带高温摄像功能的钢包精炼炉水冷炉盖，其特征在于：所述电极座由上下两部分组成，上部电极座共计三个，置于中心件之上；下部电极座为一整体形式，置于炉盖本体之上以用于炉盖与电极间的绝缘和隔绝烟气。3.根据权利要求1所述的带高温摄像功能的钢包精炼炉水冷炉盖，其特征在于：所述侧抽烟罩上设置液压翻板阀，以调节主抽风管道的风量实现炉盖微正压的控制。4.根据权利要求1所述的带高温摄像功能的钢包精炼炉水冷炉盖，其特征在于：所述侧抽烟罩与车间内除尘管道连接，除尘管道上装有电动调节阀以进行微正压调节。5.根据权利要求1所述的带高温摄像功能的钢包精炼炉水冷炉盖，其特征在于：所述炉盖本体在操作门、枪用门及喂丝孔处附近设有开孔，以抽吸所述开孔外溢的烟气。6.根据权利要求1所述的带高温摄像功能的钢包精炼炉水冷炉盖，其特征在于：所述炉盖本体上设有数个炉压检测点。7.根据权利要求1所述的带高温摄像功能的钢包精炼炉水冷炉盖，其特征在于：所述烟罩管道上设有八个沿圆周分布的清灰门，清灰门通过圆钢卡在底部烟罩之上，并通过密封条与底部烟罩密封。8.根据权利要求1所述的带高温摄像功能的钢包精炼炉水冷炉盖，其特征在于：所述水冷炉盖的进水及回水总管上均设有安全阀。2CCNN110240156302401564A权利要求书2/2页9.根据权利要求1所述的带高温摄像功能的钢包精炼炉水冷炉盖，其特征在于：所述水冷炉盖的冷却水进出水总管上设有流量检测仪表，出水总管上设有温度检测仪表。3CCNN110240156302401564A说明书1/5页带高温摄像功能的钢包精炼炉水冷炉盖技术领域[0001]本发明涉及LF钢包精炼炉，特别涉及一种带高温摄像功能的钢包精炼炉的节
