一种多介孔西红柿杆活性炭的制备方法.pdf

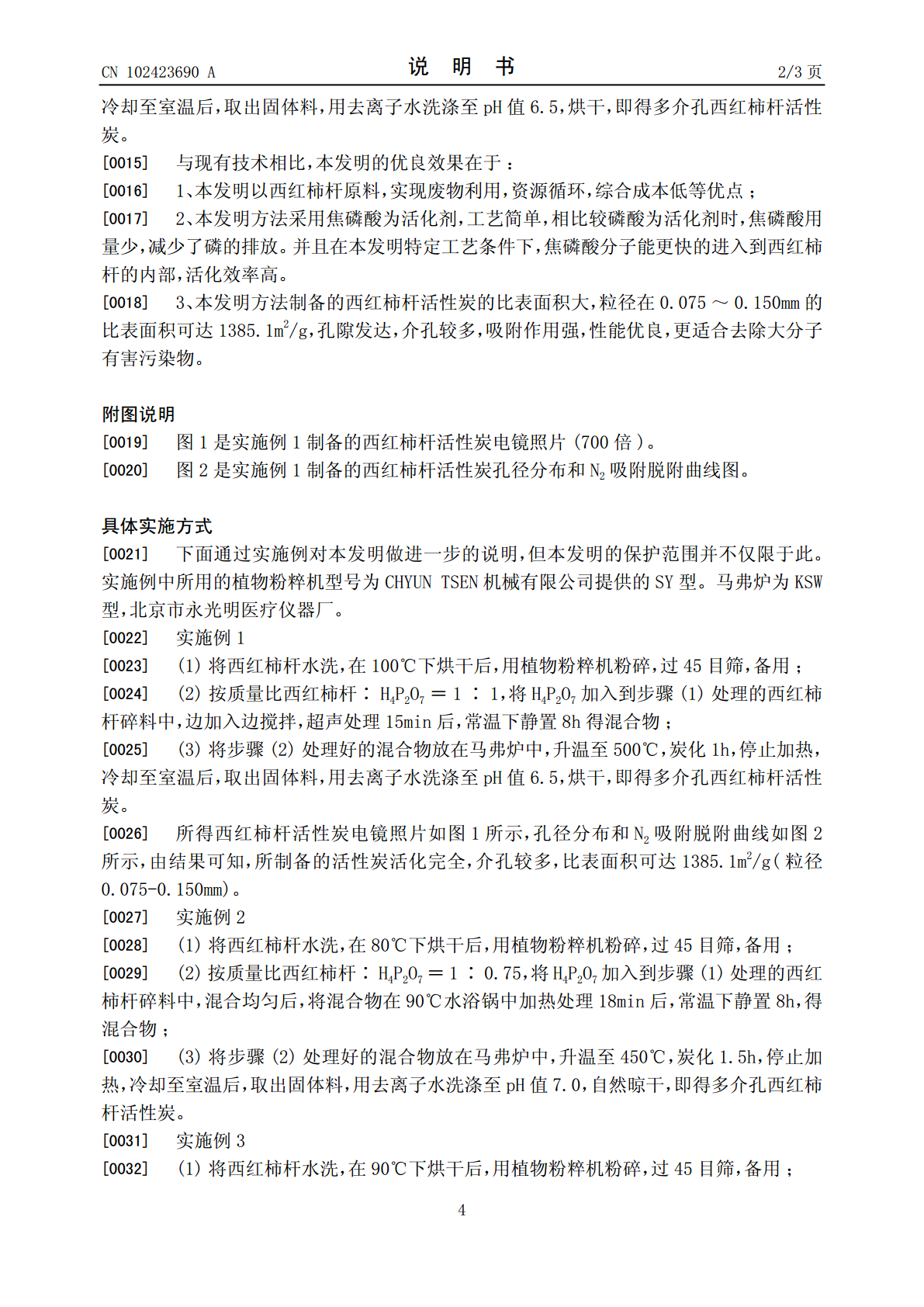

(19)中华人民共和国国家知识产权局*CN102423690A*(12)发明专利申请(10)申请公布号CN102423690A(43)申请公布日2012.04.25(21)申请号201110315217.8(22)申请日2011.10.17(71)申请人山东大学地址250100山东省济南市历城区山大南路27号(72)发明人岳钦艳孙媛媛高悦高宝玉邱宪峰黄理辉何红桃(74)专利代理机构济南金迪知识产权代理有限公司37219代理人王绪银(51)Int.Cl.B01J20/20(2006.01)B01J20/30(2006.01)C01B31/08(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种多介孔西红柿杆活性炭的制备方法(57)摘要本发明涉及一种多介孔西红柿杆活性炭的制备方法，步骤为：西红柿杆烘干、粉碎，过45目筛备用；按质量比西红柿杆∶H4P2O7＝1∶0.75～1，将H4P2O7加入到处理好的西红柿杆中，超声处理15～20min或者在水浴锅中加热处理15～20min，静置7.5-8h，得混合物；将该混合物放在马弗炉中，升温至450～500℃，炭化1～1.5h，冷却至室温后，取出固体料，洗涤、烘干或自然晾干。本发明方法制备的西红柿杆活性炭的比表面积大，孔隙发达，介孔多，吸附作用强，性能好，可有效的去除大分子有害污染物。CN1024369ACCNN110242369002423695A权利要求书1/1页1.一种多介孔西红柿杆活性炭的制备方法，包括如下步骤：(1)将西红柿杆水洗，在80℃～100℃下烘干后，用植物粉粹机粉碎，过45目备用；(2)按质量比西红柿杆∶H4P2O7＝1∶0.75～1，将H4P2O7加入到步骤(1)处理的西红柿杆碎料中，边加入边搅拌，超声处理15～20min或者在90℃水浴锅中加热处理15-20min后，静置7.5-8h，得混合物；(3)将步骤(2)处理好的混合物放在马弗炉中，升温至450～500℃，炭化1～1.5h，停止加热，冷却至室温后，取出固体料，用去离子水洗涤至pH值6.5～7.0，烘干或自然晾干，即得多介孔西红柿杆活性炭。2.如权利要求1所述的多介孔西红柿杆活性炭的制备方法，其特征在于，步骤如下：(1)将西红柿杆水洗，在100℃下烘干后，用植物粉粹机粉碎，过45目筛，备用；(2)按质量比西红柿杆∶H4P2O7＝1∶1，将H4P2O7加入到步骤(1)处理的西红柿杆碎料中，边加入边搅拌，超声处理15min或者在90℃水浴锅中加热处理15min后，静置8h，得混合物；(3)将步骤(2)处理好的混合物放在马弗炉中，升温至450℃，炭化1h，停止加热，冷却至室温后，取出固体料，用去离子水洗涤至pH值6.5-7.0，烘干或自然晾干，即得多介孔西红柿杆活性炭。2CCNN110242369002423695A说明书1/3页一种多介孔西红柿杆活性炭的制备方法技术领域[0001]本发明涉及一种制备活性炭的方法，具体涉及一种利用西红柿杆制备多介孔活性炭的方法，属于资源再利用制备吸附材料技术领域。背景技术[0002]活性炭是一种优良的吸附剂材料，其比表面积大、孔隙发达、吸脱附速度快、再生能力强，具有大的吸附容量和好的吸附动力学性能，被广泛应用于环境保护、化学工业、军事化学防护以及化学电源等领域。一直以来，制备活性炭的原料以煤炭，石油焦、木材为主；近年来，为了降低活性炭的价格，研究者多采用农业固废如棉花杆，玉米杆，花生壳等制备活性炭。如CN101049930A、申请号200710020778.9的中国专利文件公开“一种用小麦秸秆制备活性炭的方法”，采用小麦秸秆为原料以磷酸为活化剂来制备活性炭。磷酸是一种常用的活化剂，磷酸法制备的活性炭介孔含量较氯化锌法、碱法高，但存在着活化效率低、活化剂用量大，后续处理麻烦，洗涤困难等问题。[0003]西红柿是一种全球性的农作物，每年都有大量的西红柿杆产生，目前尚无能产业化利用的途径，有必要给西红柿杆寻找合理成本的再利用方法，实现其资源化、高值化和商品化。发明内容[0004]本发明的目的在于提供一种利用西红柿杆在焦磷酸活化下制备多介孔活性炭的方法，更适合于对大分子污染物的去除。[0005]术语说明：西红柿杆是指收获西红柿后的所有植株。[0006]本发明的技术方案如下：[0007]一种多介孔西红柿杆活性炭的制备方法，包括以下步骤：[0008](1)原料预处理：将西红柿杆水洗，在80℃-100℃下烘干后粉碎，过45目筛，备用；[0009](2)原料浸渍处理：按西红柿杆∶H4P2O7＝1∶0.75-1质量比，将H4P2O7加入到步骤(1)处理的西红柿杆碎料中，边加入边搅拌，混合均匀后，超声处理15～20min或者把混合物在90℃水浴锅中加热处理15-20min，静置7-8h，
