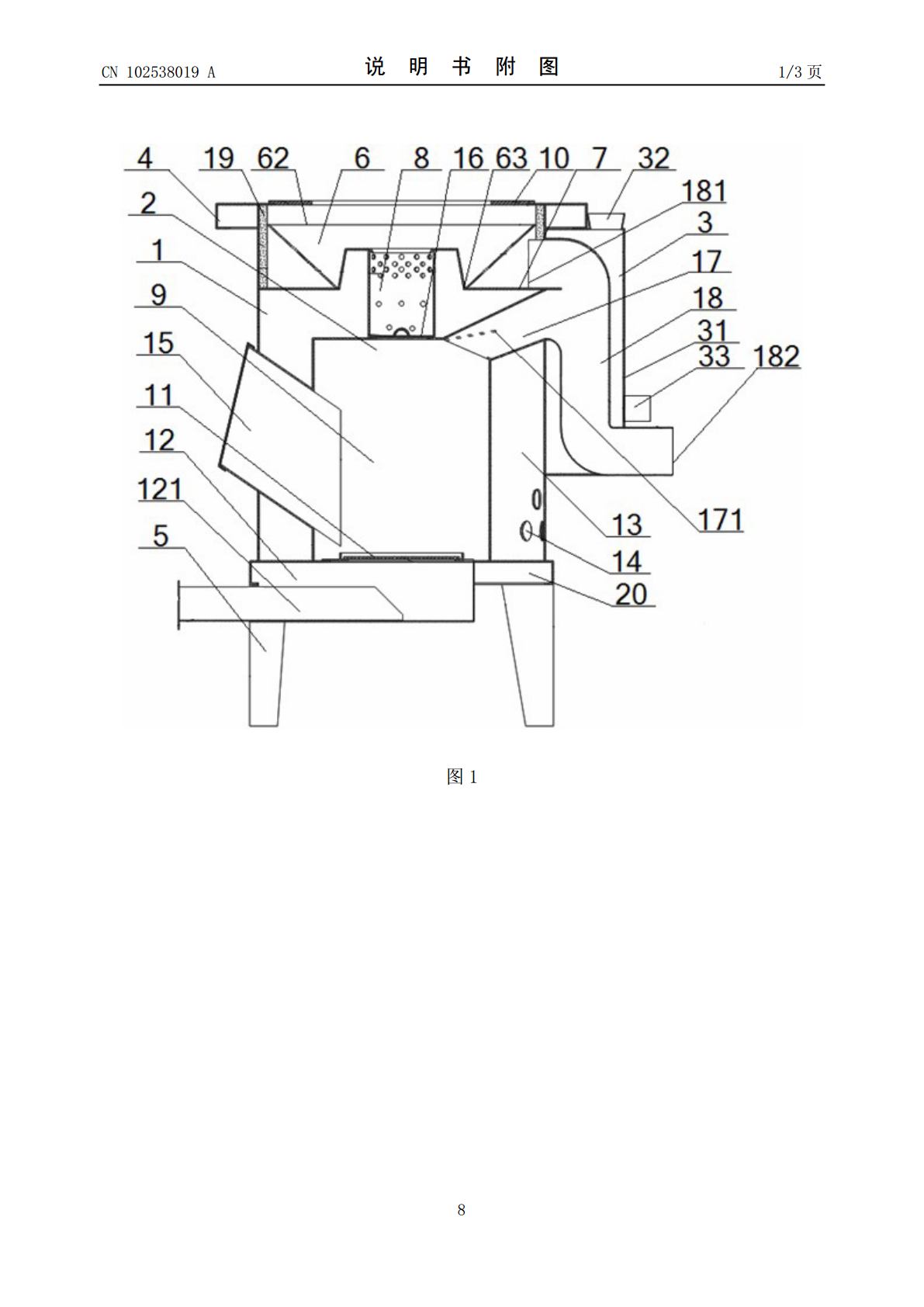

(19)中华人民共和国国家知识产权局*CN102538019A*(12)发明专利申请(10)申请公布号CN102538019A(43)申请公布日2012.07.04(21)申请号201210047609.5(22)申请日2012.02.28(71)申请人湖北蓝焰生态能源有限公司地址430074湖北省武汉市东湖新技术开发区雄楚大街熊家咀特1号关山工业园(72)发明人熊建田发科何栋(74)专利代理机构武汉荆楚联合知识产权代理有限公司42215代理人刘牧(51)Int.Cl.F24B1/183(2006.01)F24B1/191(2006.01)C10J3/20(2006.01)权利要求书权利要求书1页1页说明书说明书55页页附图附图33页(54)发明名称一种户用生物质半气化炉(57)摘要一种户用生物质半气化炉，包括炉体外胆、炉体内胆与水箱，所述炉体内胆包括气化室与燃烧室，气化室的侧壁上设置有气化室上、下进气孔，燃烧室的顶部设置有与气化室相通的中间孔，中间孔的上侧设置有活动闭火盖，燃烧室的侧壁上近气化室的部位开设有辅助烟道，辅助烟道的另一端与烟道相通，在辅助烟道内近燃烧室的部位设置有辅助烟道控制开关，烟道的外部套装有水箱，水箱由开口外壳与炉体外胆的外壁构成。本设计不仅节能性较好、热利用率较高，而且产气率较大、热效率较强。CN1025389ACN102538019A权利要求书1/1页1.一种户用生物质半气化炉，包括炉体外胆（1）、炉体内胆（2）与水箱（3），所述炉体外胆（1）的上下两端分别与面板（4）、底板（20）相连接，底板（20）另一面的四个角与固定脚架（5）相连接，炉体外胆（1）的内部设置有聚能盘（6）、隔风板（7）与炉体内胆（2），该炉体内胆（2）包括相互连接的气化室（8）与燃烧室（9），气化室（8）的侧壁上设置有气化室进气孔（81），气化室（8）的上端经隔风板（7）与聚能盘（6）相通，聚能盘（6）的顶部位于面板（4）上设置的活动锅架（10）的正下方，燃烧室（9）的下端经活动炉篦（11）与底板（20）上设置的储灰器（12）相通，储灰器（12）的内部设置有与活动炉篦（11）相对应的活动灰斗（121），炉体外胆（1）内位于隔风板（7）下方的部分与炉体内胆（2）的外壁之间形成有二次进风通道（13），该二次进风通道（13）与进风口（14）相通，其特征在于：所述炉体内胆（2）上开设有与燃烧室（9）相通的进料口（15），燃烧室（9）的内径大于气化室（8）的内径，燃烧室（9）的顶部设置有与气化室（8）相通的中间孔（91），中间孔（91）的上侧设置有活动闭火盖（16），燃烧室（9）的侧壁上近气化室（8）的部位开设有辅助烟道（17），辅助烟道（17）的另一端与烟道（18）相通，且在辅助烟道（17）内近燃烧室（9）的部位设置有辅助烟道控制开关（171）；所述炉体外胆（1）内位于隔风板（7）、聚能盘（6）之间部分的内部设置有与烟道（18）相通的进烟口（181），烟道（18）的另一端与出烟口（182）相通，且在烟道（18）的外部套装有水箱（3）；所述聚能盘（6）的侧壁设置有与烟道（18）相通的聚能盘排烟口（61），所述辅助烟道（17）的下侧壁（172）上设置有与二次进风通道（13）相通的辅助烟道进气孔（173）。2.根据权利要求1所述的一种户用生物质半气化炉，其特征在于：所述水箱（3）由开口外壳（31）与炉体外胆（1）的外壁构成，开口外壳（31）的顶部设置有进水口（32），开口外壳（31）的侧壁下端设置有出水口（33），开口外壳（31）的内部贯穿设置有烟道（18）。3.根据权利要求1或2所述的一种户用生物质半气化炉，其特征在于：所述烟道（18）的形状为Z型或U型。4.根据权利要求1或2所述的一种户用生物质半气化炉，其特征在于：所述聚能盘（6）为活动式的锥形结构，聚能盘顶部（62）的直径大于聚能盘底部（63）的直径，聚能盘顶部（62）位于面板（4）上设置的活动锅架（10）正下方30mm，且聚能盘顶部（62）与沿炉体外胆（1）内壁设置的隔热层（19）相接触。5.根据权利要求1或2所述的一种户用生物质半气化炉，其特征在于：所述气化室进气孔（81）包括近隔风板（7）设置的气化室上进气孔（82）与近中间孔（91）设置的气化室下进气孔（83），所述气化室上进气孔（82）、气化室下进气孔（83）的数量均为多个，且气化室上进气孔（82）的分布密度大于气化室下进气孔（83）的分布密度。6.根据权利要求1或2所述的一种户用生物质半气化炉，其特征在于：所述中间孔（91）的直径小于活动闭火盖（16）的直径，活动闭火盖（16）的直径小于气化室（8）的内径，且在活动闭火盖（16）的顶部设置有钩环（161）。7.根据权利要求1或2所述的一种户用生物质半气化炉，其特征在于：所述炉体
