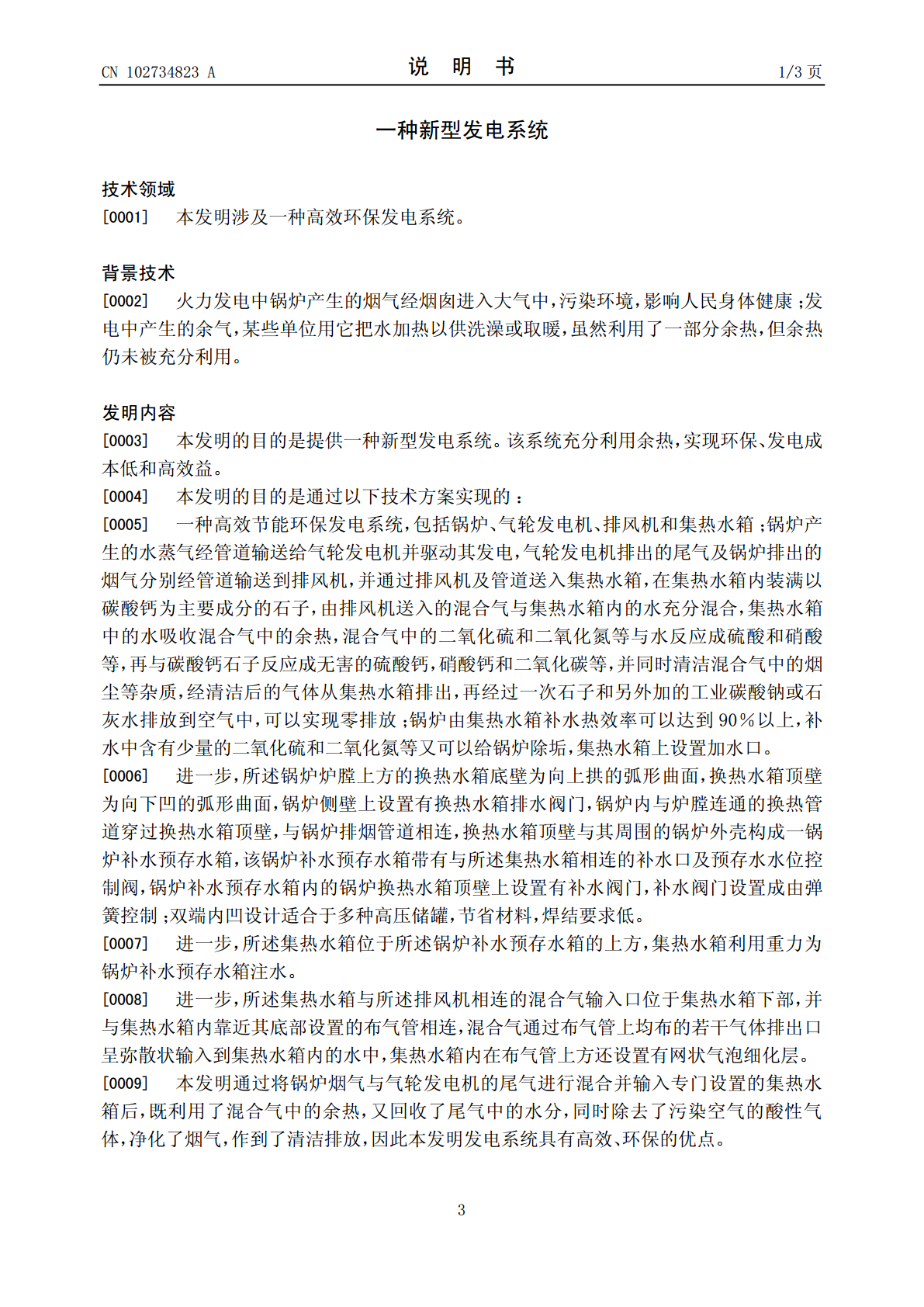

(19)中华人民共和国国家知识产权局*CN102734823A*(12)发明专利申请(10)申请公布号CN102734823A(43)申请公布日2012.10.17(21)申请号201110418965.9(22)申请日2011.12.08(66)本国优先权数据201120121199.52011.04.16CN(71)申请人赵文志地址477200河南省鹿邑县太清乡赵园村(72)发明人赵文志(51)Int.Cl.F23J15/02(2006.01)F22D5/00(2006.01)F22B37/22(2006.01)F01K17/04(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图11页(54)发明名称一种新型发电系统(57)摘要一种新型发电系统，包括锅炉、气轮发电机、排风机和集热水箱；锅炉产生的水蒸气经管道输送给气轮发电机并驱动其发电，气轮发电机排出的尾气及锅炉排出的烟气分别经管道输送到排风机，并通过排风机及管道送入集热水箱，在集热水箱内装满以碳酸钙为主要成分的石子，由排风机送入的混合气与集热水箱内的水充分混合，集热水箱中的水吸收混合气中的余热，混合气中的二氧化硫和二氧化氮等与水反应成硫酸和硝酸等，再与碳酸钙石子反应成无害的硫酸钙，硝酸钙和二氧化碳等，并同时清洁混合气中的烟尘等杂质，该系统能充分利用余热，热效率可达90以上，净化效果好。CN1027348ACN102734823A权利要求书1/1页1.一种新型发电系统，其特征在于该系统充分利用余热，实现环保、高效益，本实用新型的目的是通过以下技术方案实现的：包括锅炉、汽轮发电机、排风机和集热水箱；锅炉产生的水蒸汽经管道输送给汽轮发电机并驱动其发电，汽轮发电机排出的尾汽及锅炉排出的烟气分别经管道输送到排风机，并通过排风机及管道送入集热水箱，在集热水箱内装满以碳酸钙为主要成分的石子，由排风机送入的混合气与集热水箱内的水充分混合，集热水箱中的水吸收混合气中的余热，混合器中的二氧化硫和二氧化氮等与水反应成硫酸和硝酸等，再与碳酸钙石子反应成无害的硫酸钙，硝酸钙和二氧化碳等，并同时清洁混合气中的烟尘等杂质，经清洁后的气体从集热水箱排出，再经过一次石子和另外加的工业碳酸钠或石灰水排放到空气中，可以实现零排放；锅炉由集热水箱补水热效率可以达到90％以上，补水中含有少量的二氧化硫和二氧化氮等又可以给锅炉除垢，集热水箱上设置加水口；所述锅炉炉膛上方的换热水箱底壁为向上拱的弧形曲面，换热水箱顶壁为向下凹的弧形曲面，锅炉侧壁上设置有换热水箱排水阀门，锅炉内与炉膛连通的换热管道穿过换热水箱顶壁，与锅炉排烟管道相连，换热水箱顶壁与其周围的锅炉外壳构成一锅炉补水预存水箱，该锅炉补水预存水箱带有与所述集热水箱相连的补水口及预存水水位控制阀，锅炉补水预存水箱内的锅炉换热水箱顶壁上设置有补水阀门。2.根据权利要求1所述的一种新型发电系统，其特征是锅炉主体是双端弧形内凹，此造型抗压能力高，节省材料，焊接要求低，适合于其它高压储罐。3.根据权利要求1所述的一种新型发电系统，其特征是用以碳酸钙为主要成分的石子和水将酸性二氧化硫和二氧化氮等污染成分转化成无害物，以达到治理污染的目的，此方法适合于其它污染治理项目。4.根据权利要求1所述的一种新型发电系统，其特征是设置有二次净化排放器，实现零排放。2CN102734823A说明书1/3页一种新型发电系统技术领域[0001]本发明涉及一种高效环保发电系统。背景技术[0002]火力发电中锅炉产生的烟气经烟囱进入大气中，污染环境，影响人民身体健康；发电中产生的余气，某些单位用它把水加热以供洗澡或取暖，虽然利用了一部分余热，但余热仍未被充分利用。发明内容[0003]本发明的目的是提供一种新型发电系统。该系统充分利用余热，实现环保、发电成本低和高效益。[0004]本发明的目的是通过以下技术方案实现的：[0005]一种高效节能环保发电系统，包括锅炉、气轮发电机、排风机和集热水箱；锅炉产生的水蒸气经管道输送给气轮发电机并驱动其发电，气轮发电机排出的尾气及锅炉排出的烟气分别经管道输送到排风机，并通过排风机及管道送入集热水箱，在集热水箱内装满以碳酸钙为主要成分的石子，由排风机送入的混合气与集热水箱内的水充分混合，集热水箱中的水吸收混合气中的余热，混合气中的二氧化硫和二氧化氮等与水反应成硫酸和硝酸等，再与碳酸钙石子反应成无害的硫酸钙，硝酸钙和二氧化碳等，并同时清洁混合气中的烟尘等杂质，经清洁后的气体从集热水箱排出，再经过一次石子和另外加的工业碳酸钠或石灰水排放到空气中，可以实现零排放；锅炉由集热水箱补水热效率可以达到90％以上，补水中含有少量的二氧化硫和二氧化氮等又可以给锅炉除垢，集热水箱上设置加水口。[0006]进一步，所述锅炉炉膛上方的换热水箱底壁为向上拱的弧形
