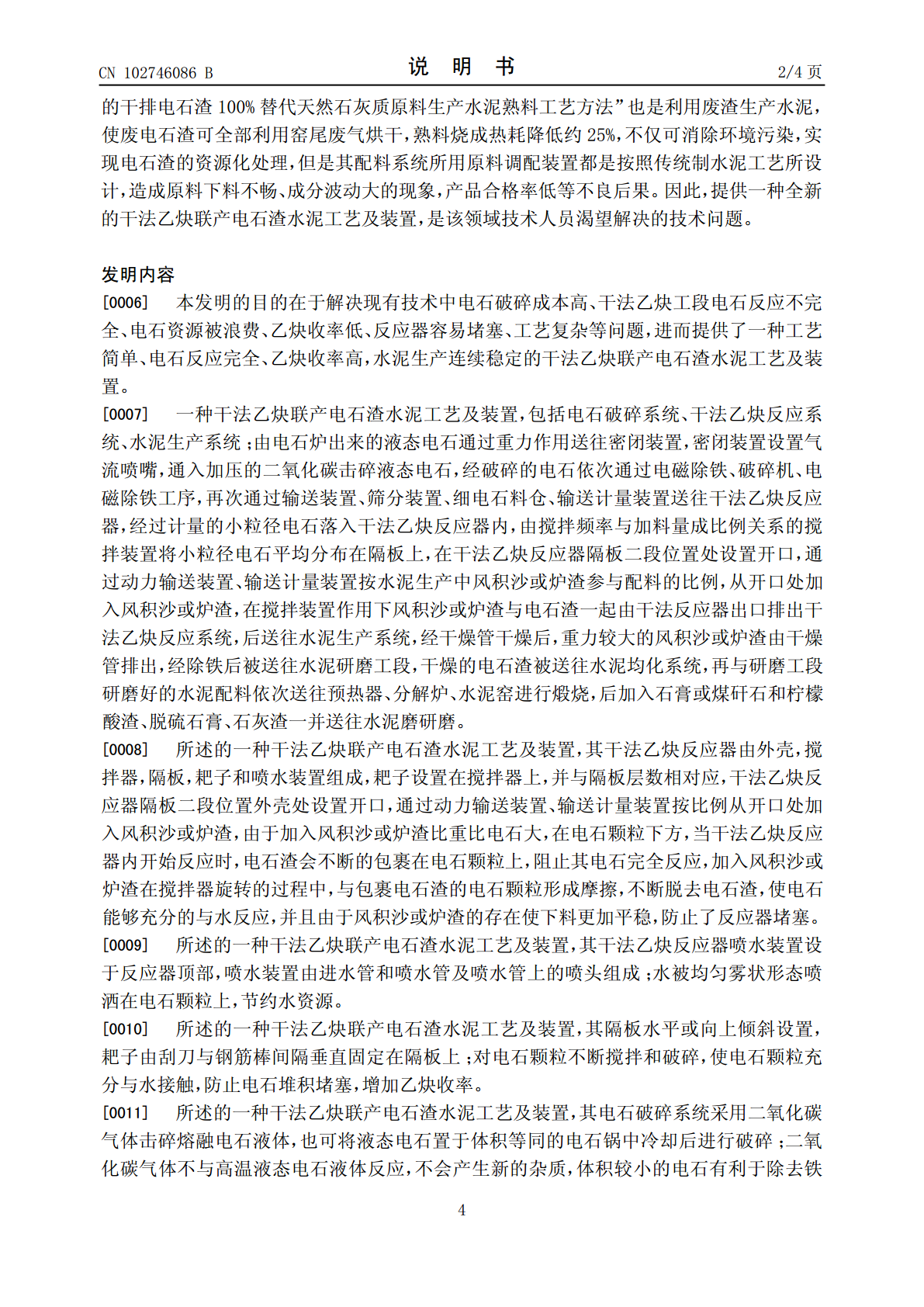

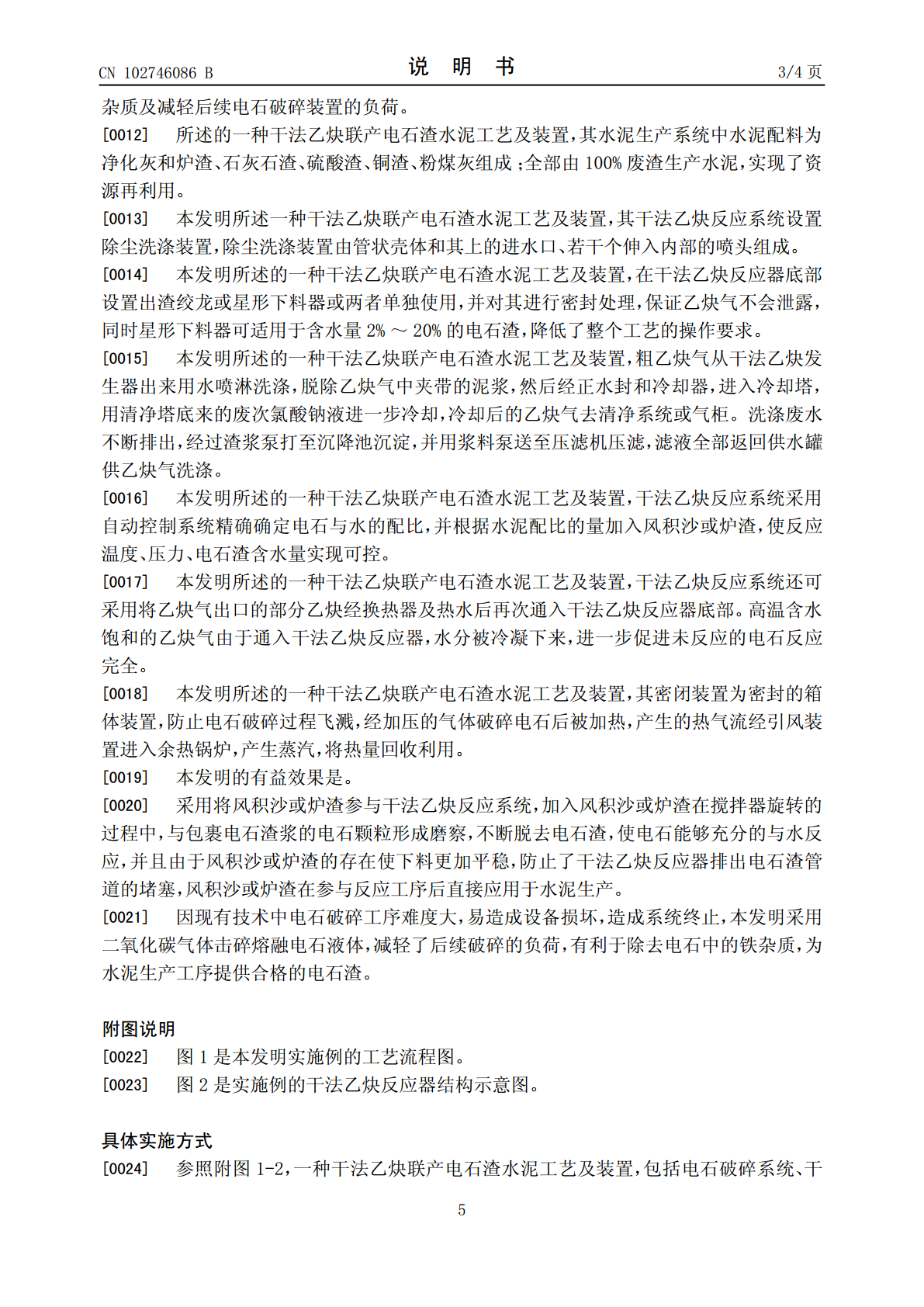

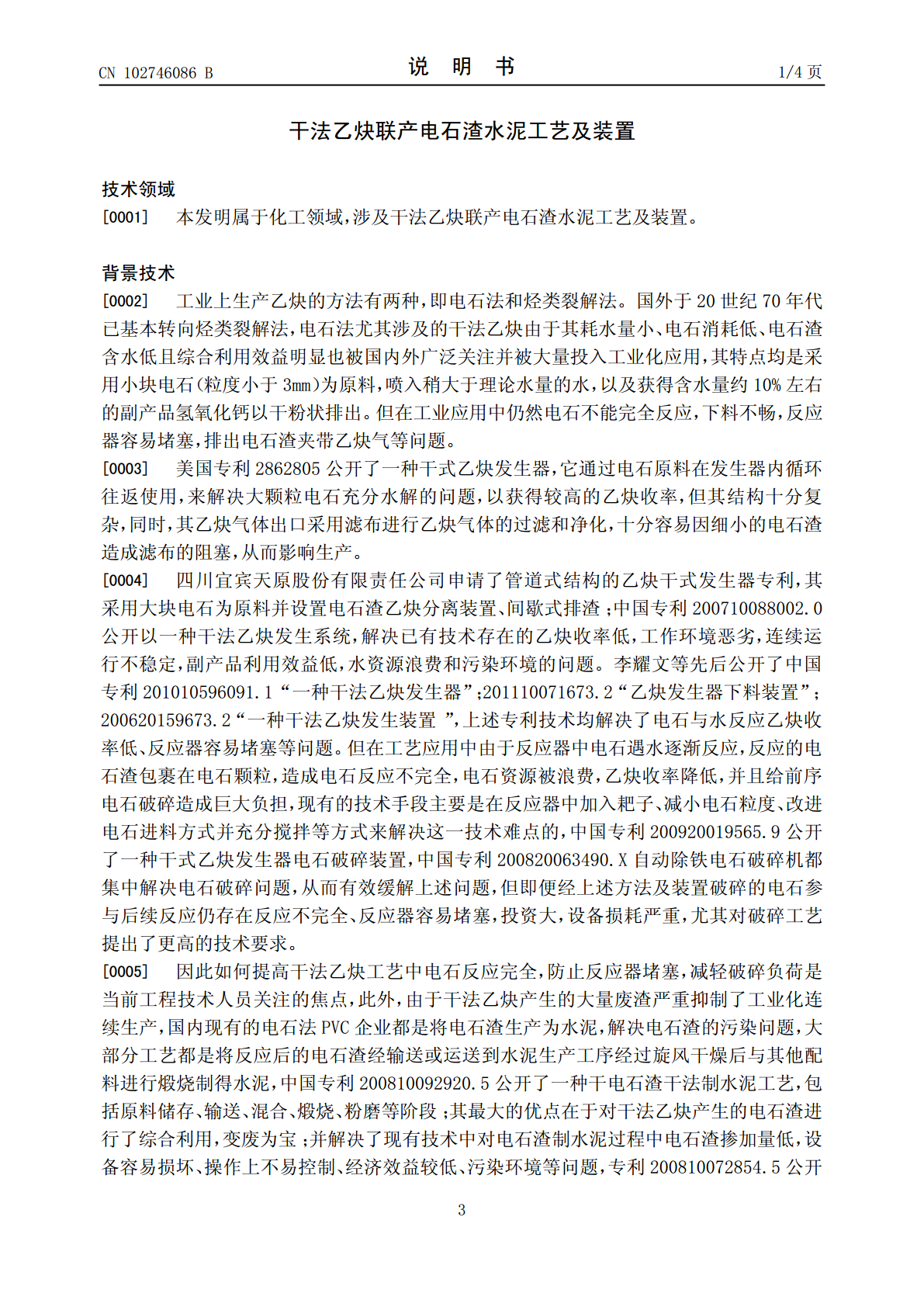

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102746086102746086B(45)授权公告日2014.08.27(21)申请号201210234315.3张强等.干法乙块装置基本技术与发展思路.《聚氯乙烯》.2008,第36卷(第9期),(22)申请日2012.07.09(73)专利权人新疆天业(集团)有限公司审查员张靖地址832000新疆维吾尔自治区石河子市经济技术开发区北三东路36号(72)发明人吴彬邬江红周军张强关刚杨忠李朝阳熊新阳(51)Int.Cl.C07C11/24(2006.01)C07C1/00(2006.01)C04B7/24(2006.01)B02C19/06(2006.01)(56)对比文件CN101100617A,2008.01.09,CN101560067A,2009.10.21,权权利要求书1页利要求书1页说明书4页说明书4页附图1页附图1页(54)发明名称干法乙炔联产电石渣水泥工艺及装置(57)摘要本发明提供一种干法乙炔联产电石渣水泥工艺及装置，包括电石破碎系统、干法乙炔反应系统、水泥生产系统；由电石炉出来的液态电石通过重力作用送往密闭装置，密闭装置设置气流喷嘴，通入加压的二氧化碳击碎液态电石，经破碎的电石通过除铁、破碎、除铁工序，再次送往干法乙炔反应器，经过计量的小粒径电石落入干法乙炔反应器内，在干法乙炔反应器隔板二段位置处设置开口，加入风积沙或炉渣，在搅拌装置作用下风积沙或炉渣与电石渣一起由干法反应器出口排出干法乙炔反应系统，后送往水泥生产系统，解决现有技术中电石破碎成本高、干法乙炔工段电石反应不完全、电石资源被浪费、乙炔收率低、反应器容易堵塞、工艺复杂等问题。CN102746086BCN1027468BCN102746086B权利要求书1/1页1.一种干法乙炔联产电石渣水泥的方法，包括电石破碎系统、干法乙炔反应系统、水泥生产系统；其特征在于经电石破碎系统破碎的电石通过除铁、破碎和再次除铁工序，依次经输送装置、筛分装置、细电石料仓和输送计量装置送往干法乙炔反应器，由搅拌装置将电石平均分布在干法乙炔反应器隔板上，在干法乙炔反应器外壳上设置开口，从开口处加入含二氧化硅的固体颗粒，在搅拌装置作用下反应完成后，含二氧化硅的固体颗粒与电石渣一起由干法反应器出口排出系统，送往水泥生产工段，经干燥管干燥后，含二氧化硅的固体颗粒由干燥管排出，除铁后被送往水泥研磨工段；干燥后的电石渣被送往水泥均化系统，再与研磨工段研磨好的水泥配料依次送往预热器、分解炉和水泥窑进行煅烧，最后加入水泥缓凝剂送往水泥磨。2.按权利要求1所述的一种干法乙炔联产电石渣水泥的方法，其特征在于干法乙炔反应器由外壳，搅拌器，隔板，耙子和喷水装置组成，隔板水平或向上倾斜设置，耙子设置在搅拌器上，并与隔板层数相对应。3.按权利要求1所述的一种干法乙炔联产电石渣水泥的方法，其特征在于干法乙炔反应器喷水装置设于反应器顶部，喷水装置由进水管和喷水管及喷水管上的喷头组成。4.按权利要求1所述的一种干法乙炔联产电石渣水泥的方法，其特征在于所述的电石破碎系统采用加压的气体破碎方式，所述的气体破碎方式由电石炉出来的液态电石送往密闭装置，密闭装置设置气流喷嘴，通入加压的气体击碎液态电石。5.按权利要求1所述的一种干法乙炔联产电石渣水泥的方法，其特征在于所述的电石破碎系统采用置于体积等同的电石锅中冷却后进行破碎。6.按权利要求1所述的一种干法乙炔联产电石渣水泥的方法，其特征在于水泥生产系统中水泥配料为净化灰和风积沙或炉渣、石灰石渣、硫酸渣、铜渣和粉煤灰组成。7.按权利要求1所述的一种干法乙炔联产电石渣水泥的方法，其特征在于加压的气体为二氧化碳或惰性气体。8.按权利要求1所述的一种干法乙炔联产电石渣水泥的方法，其特征在于含二氧化硅的固体颗粒为风积沙或炉渣。2CN102746086B说明书1/4页干法乙炔联产电石渣水泥工艺及装置技术领域[0001]本发明属于化工领域，涉及干法乙炔联产电石渣水泥工艺及装置。背景技术[0002]工业上生产乙炔的方法有两种，即电石法和烃类裂解法。国外于20世纪70年代已基本转向烃类裂解法，电石法尤其涉及的干法乙炔由于其耗水量小、电石消耗低、电石渣含水低且综合利用效益明显也被国内外广泛关注并被大量投入工业化应用，其特点均是采用小块电石（粒度小于3mm）为原料，喷入稍大于理论水量的水，以及获得含水量约10%左右的副产品氢氧化钙以干粉状排出。但在工业应用中仍然电石不能完全反应，下料不畅，反应器容易堵塞，排出电石渣夹带乙炔气等问题。[0003]美国专利2862805公开了一种干式乙炔发生器，它通过电石原料在发生器内循环往返使用，来解决大颗粒电石充分水解的问题，以获得较高的乙炔收率，但其结构
