一种无氧炭化焦油提取方法.pdf

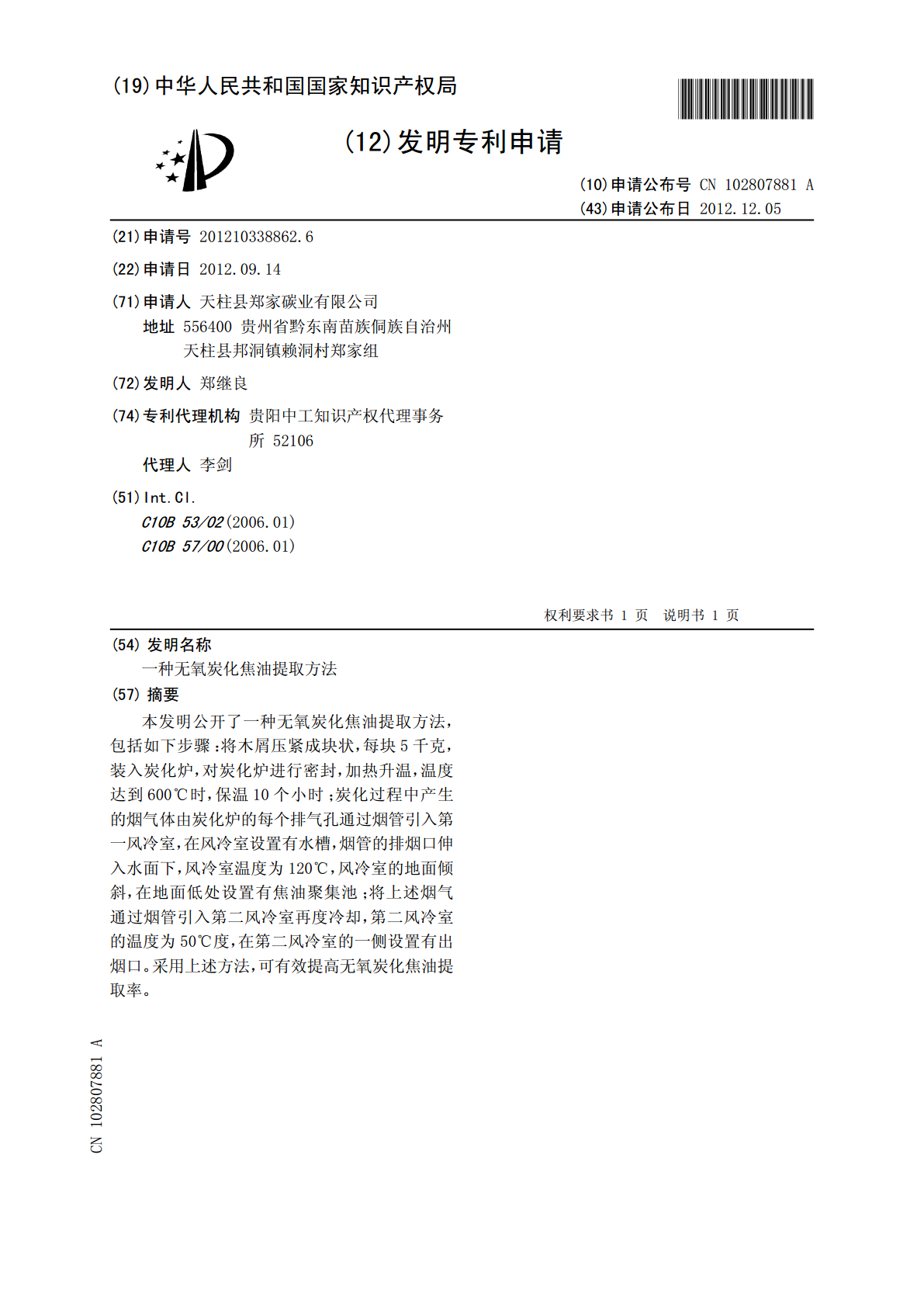

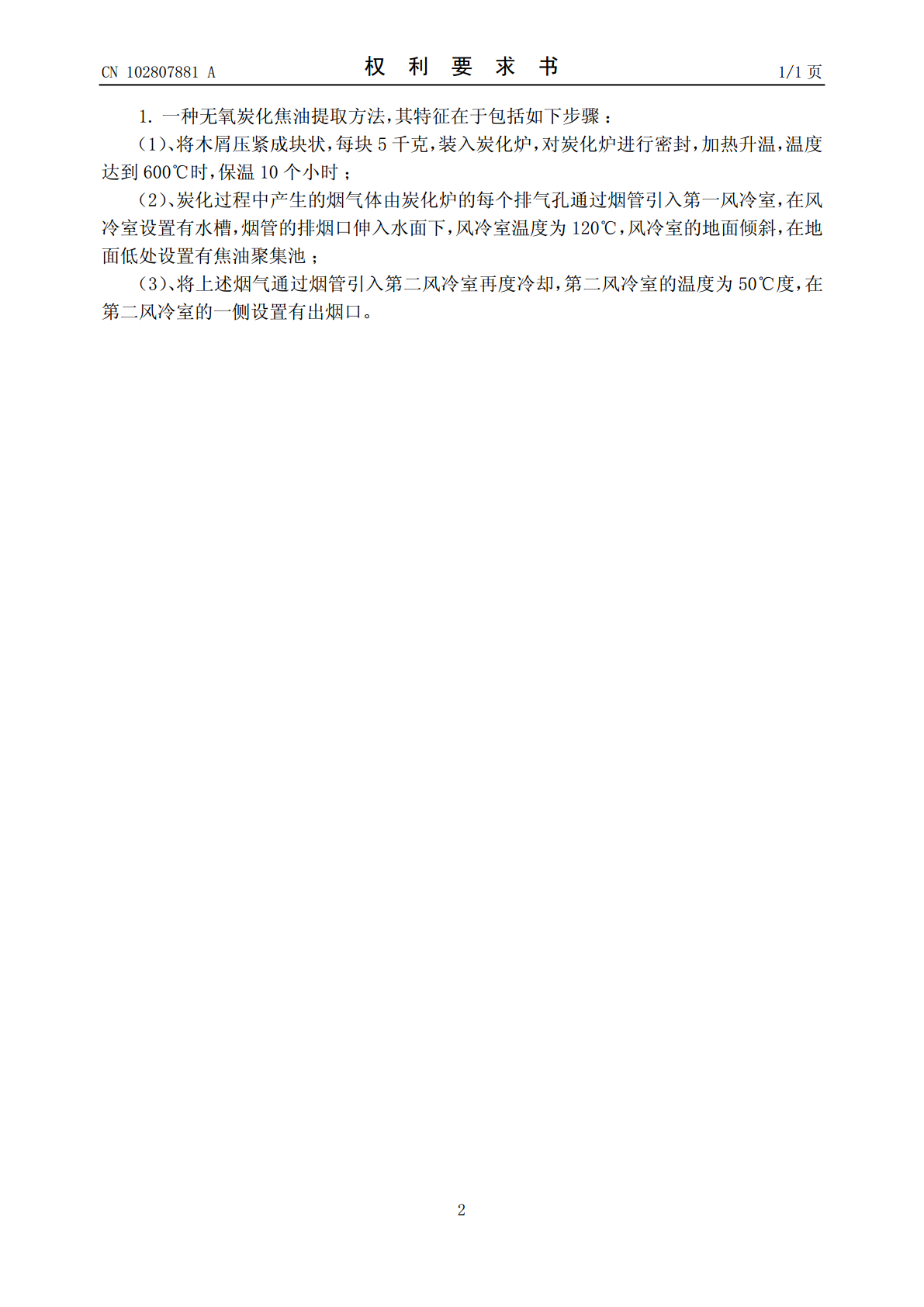

(19)中华人民共和国国家知识产权局*CN102807881A*(12)发明专利申请(10)申请公布号CN102807881A(43)申请公布日2012.12.05(21)申请号201210338862.6(22)申请日2012.09.14(71)申请人天柱县郑家碳业有限公司地址556400贵州省黔东南苗族侗族自治州天柱县邦洞镇赖洞村郑家组(72)发明人郑继良(74)专利代理机构贵阳中工知识产权代理事务所52106代理人李剑(51)Int.Cl.C10B53/02(2006.01)C10B57/00(2006.01)权利要求书权利要求书11页页说明书说明书11页页(54)发明名称一种无氧炭化焦油提取方法(57)摘要本发明公开了一种无氧炭化焦油提取方法，包括如下步骤：将木屑压紧成块状，每块5千克，装入炭化炉，对炭化炉进行密封，加热升温，温度达到600℃时，保温10个小时；炭化过程中产生的烟气体由炭化炉的每个排气孔通过烟管引入第一风冷室，在风冷室设置有水槽，烟管的排烟口伸入水面下，风冷室温度为120℃，风冷室的地面倾斜，在地面低处设置有焦油聚集池；将上述烟气通过烟管引入第二风冷室再度冷却，第二风冷室的温度为50℃度，在第二风冷室的一侧设置有出烟口。采用上述方法，可有效提高无氧炭化焦油提取率。CN10287ACN102807881A权利要求书1/1页1.一种无氧炭化焦油提取方法，其特征在于包括如下步骤：（1）、将木屑压紧成块状，每块5千克，装入炭化炉，对炭化炉进行密封，加热升温，温度达到600℃时，保温10个小时；（2）、炭化过程中产生的烟气体由炭化炉的每个排气孔通过烟管引入第一风冷室，在风冷室设置有水槽，烟管的排烟口伸入水面下，风冷室温度为120℃，风冷室的地面倾斜，在地面低处设置有焦油聚集池；（3）、将上述烟气通过烟管引入第二风冷室再度冷却，第二风冷室的温度为50℃度，在第二风冷室的一侧设置有出烟口。2CN102807881A说明书1/1页一种无氧炭化焦油提取方法技术领域[0001]本发明涉及一种无氧炭化焦油提取方法。[0002]背景技术无氧化炭焦油是重要的化工原料，其中很多有机物是生产塑料、合成纤维、染料、橡胶、医药、耐高温材料等的重要原料，主要用于石油行业，天然气行业，也是高档油漆生产配料；然而，现在常规的无氧化炭焦油提取方法，耗能大，生产一炉的生产周期长。发明内容[0003]本发明旨在提供一种无氧炭化焦油提取方法，确保降低能耗，缩短一炉的生产周期。[0004]本发明采用的技术方案：一种无氧炭化焦油提取方法，包括如下步骤：1、将木屑压紧成块状，每块5千克，装入炭化炉，对炭化炉进行密封，加热升温，温度达到600℃时，保温10个小时；2、炭化过程中产生的烟气体由炭化炉的每个排气孔通过烟管引入第一风冷室，在风冷室设置有水槽，烟管的排烟口伸入水面下，风冷室温度为120℃，风冷室的地面倾斜，在地面低处设置有焦油聚集池；3、将上述烟气通过烟管引入第二风冷室再度冷却，第二风冷室的温度为50℃度，在第二风冷室的一侧设置有出烟口。[0005]采用上述方法，可有效提高无氧炭化焦油提取率，原有技术提取250千克焦油需用木屑750千克，所需时间为15小时，采用该方法后，提取250千克焦油需用木屑500千克，所需时间为10小时。具体实施方式[0006]1、将800千克木屑压紧成块状，每块5千克，装入炭化炉，对炭化炉进行密封，加热升温，温度达到600℃时，保温10个小时；2、炭化过程中产生的烟气体由炭化炉的每个排气孔通过16厘米的烟管引入第一风冷室，在风冷室设置有水槽，烟管的排烟口伸入水面下，这样可以避免炭化炉停止加热后气体的倒流，避免意外的火星带入风冷室引起内燃，风冷室温度为120℃，风冷室的地面倾斜设置，在地面低处设置有焦油聚集池；3、将上述未烟气通过烟管引入第二风冷室再度冷却，第二风冷室的温度为50℃度，在第二风冷室的一侧设置有出烟口。[0007]提取焦油290千克。3
