一种导电无尘养生炭粒的制作方法.pdf

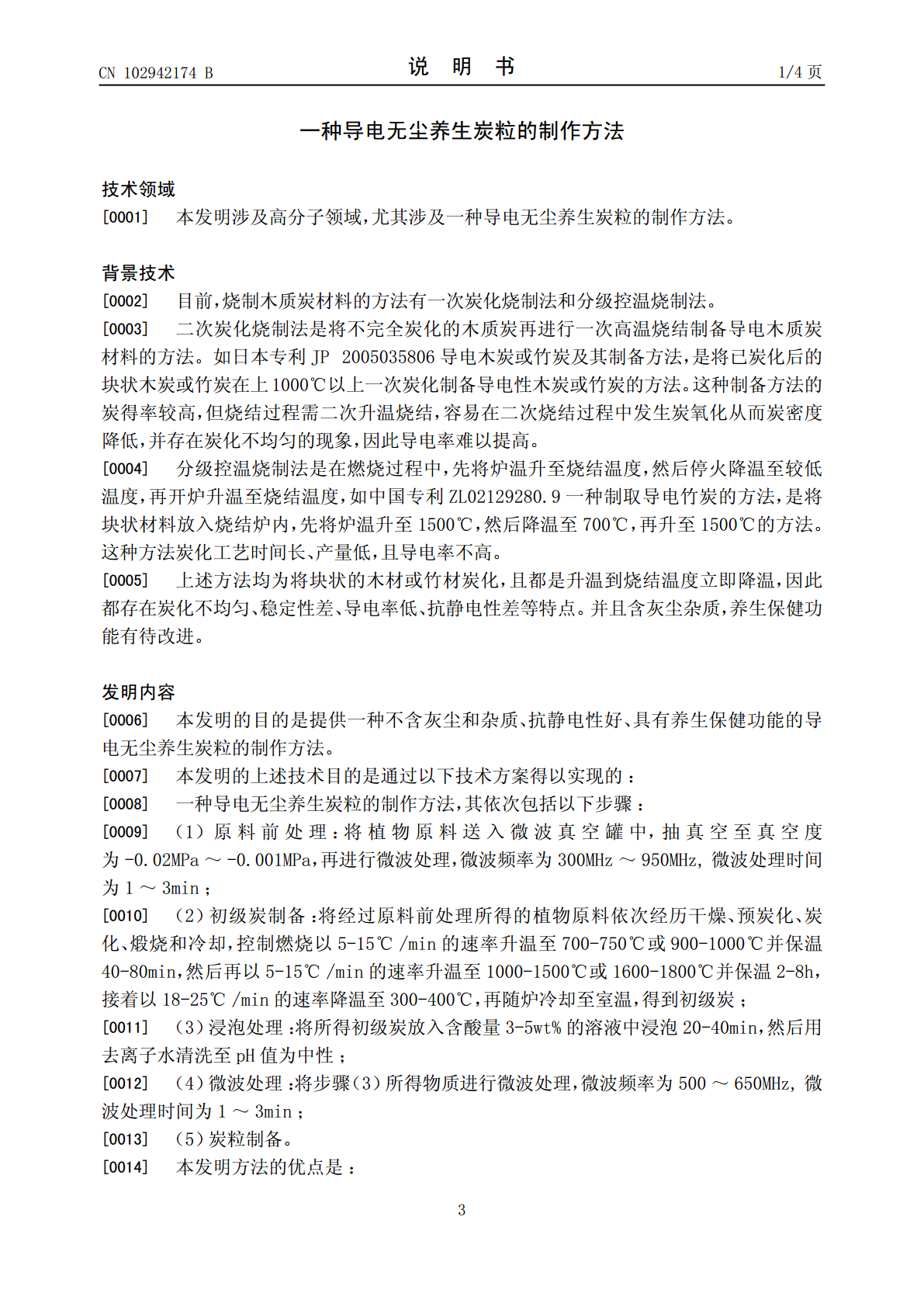

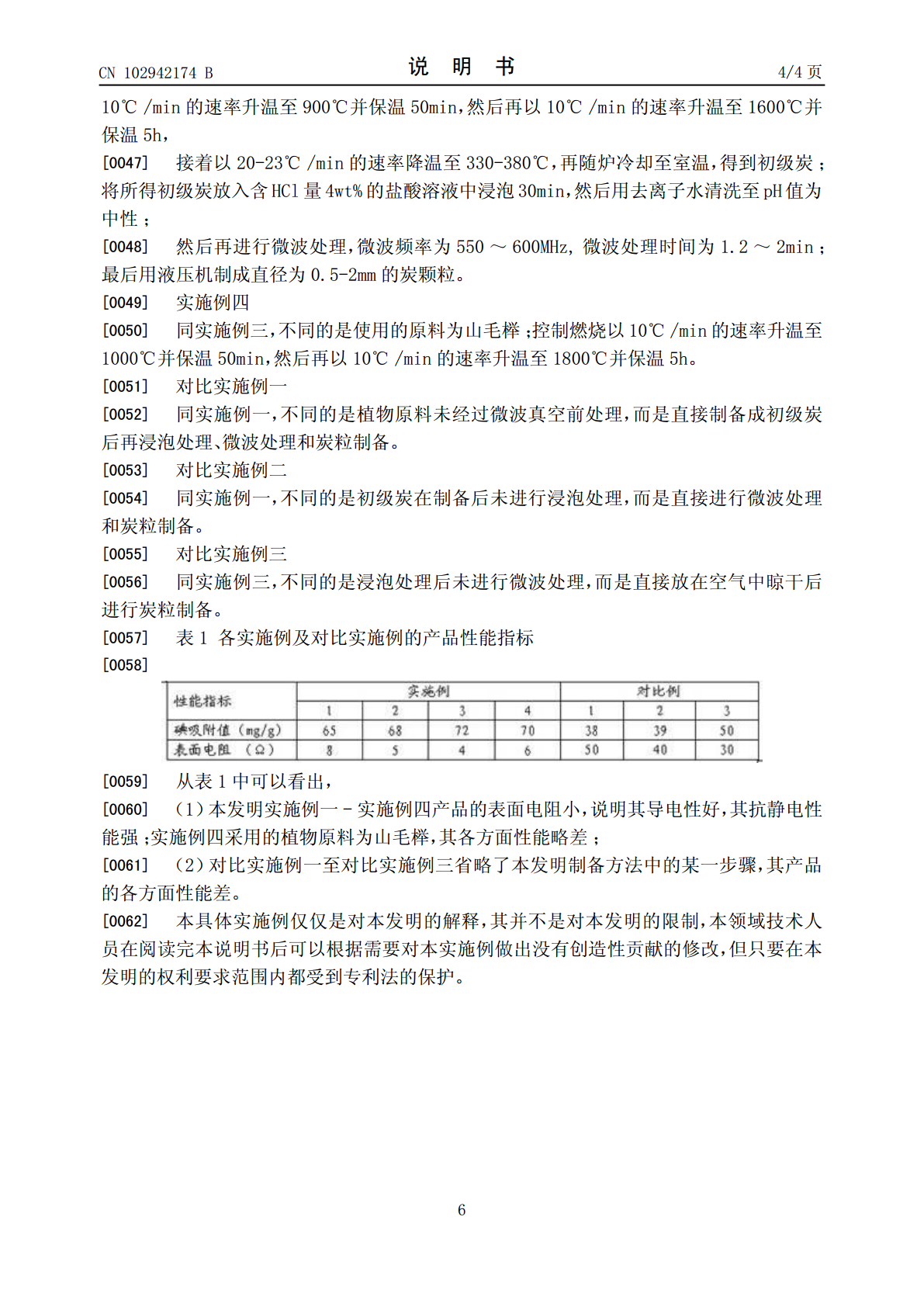

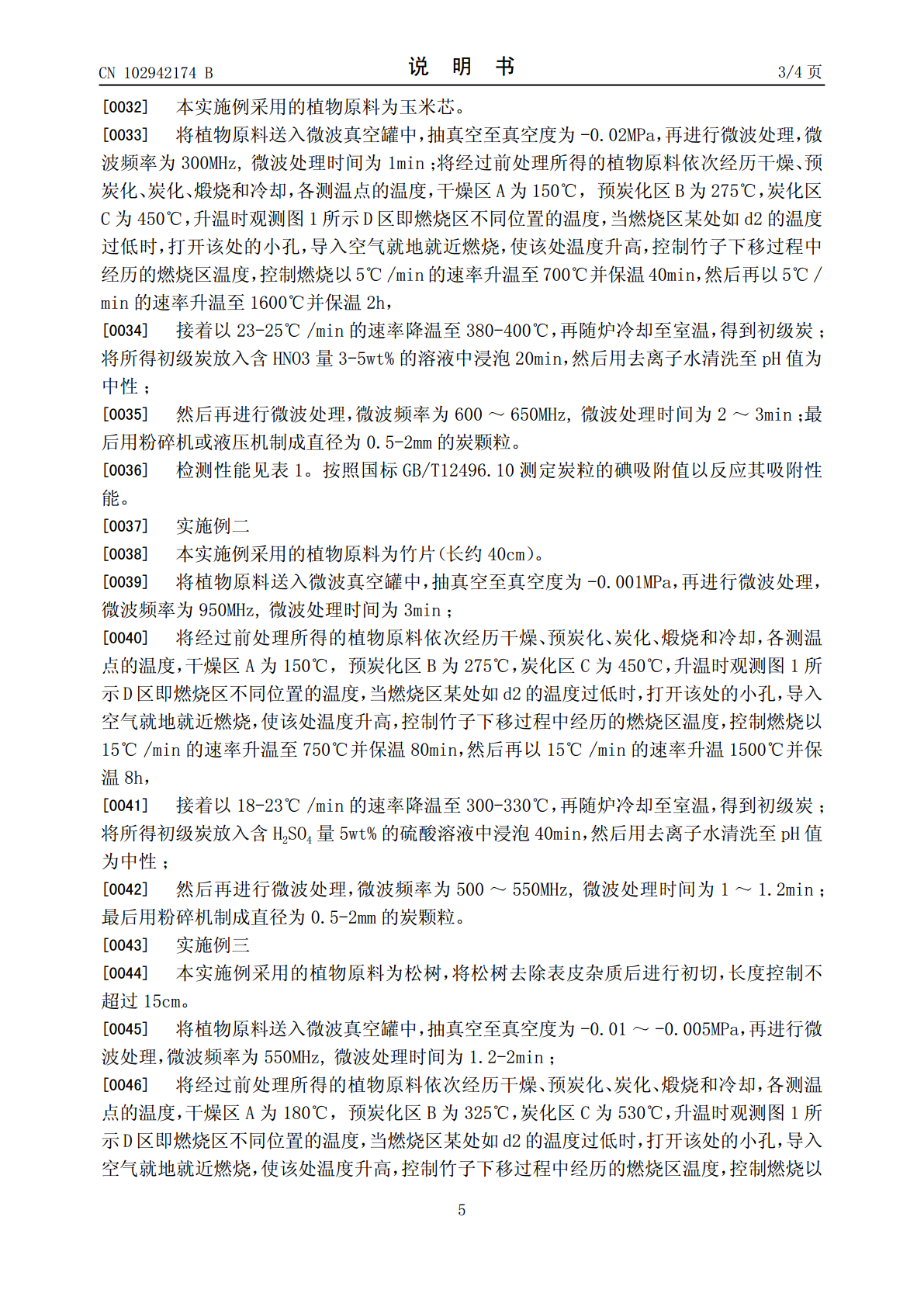

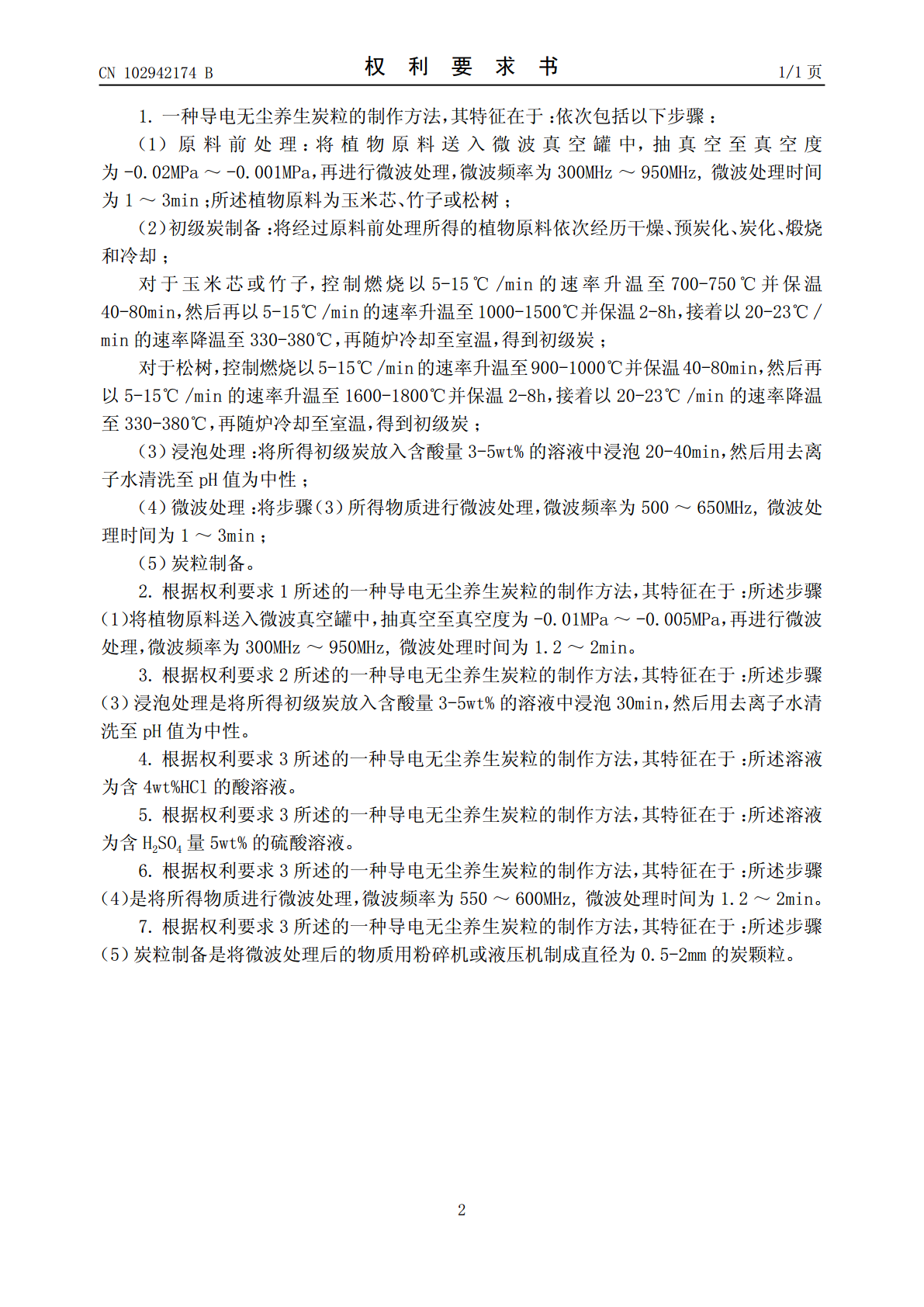

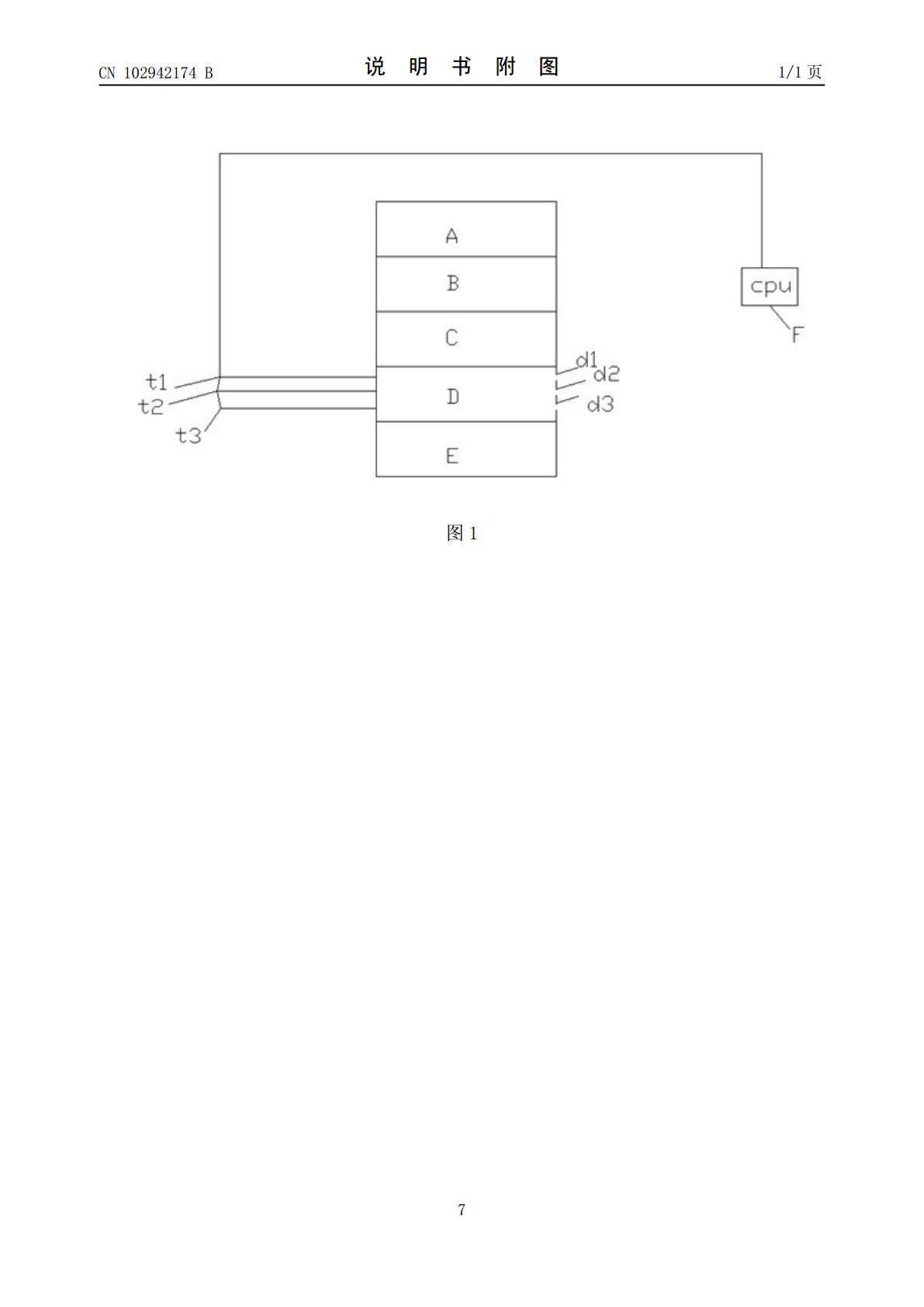

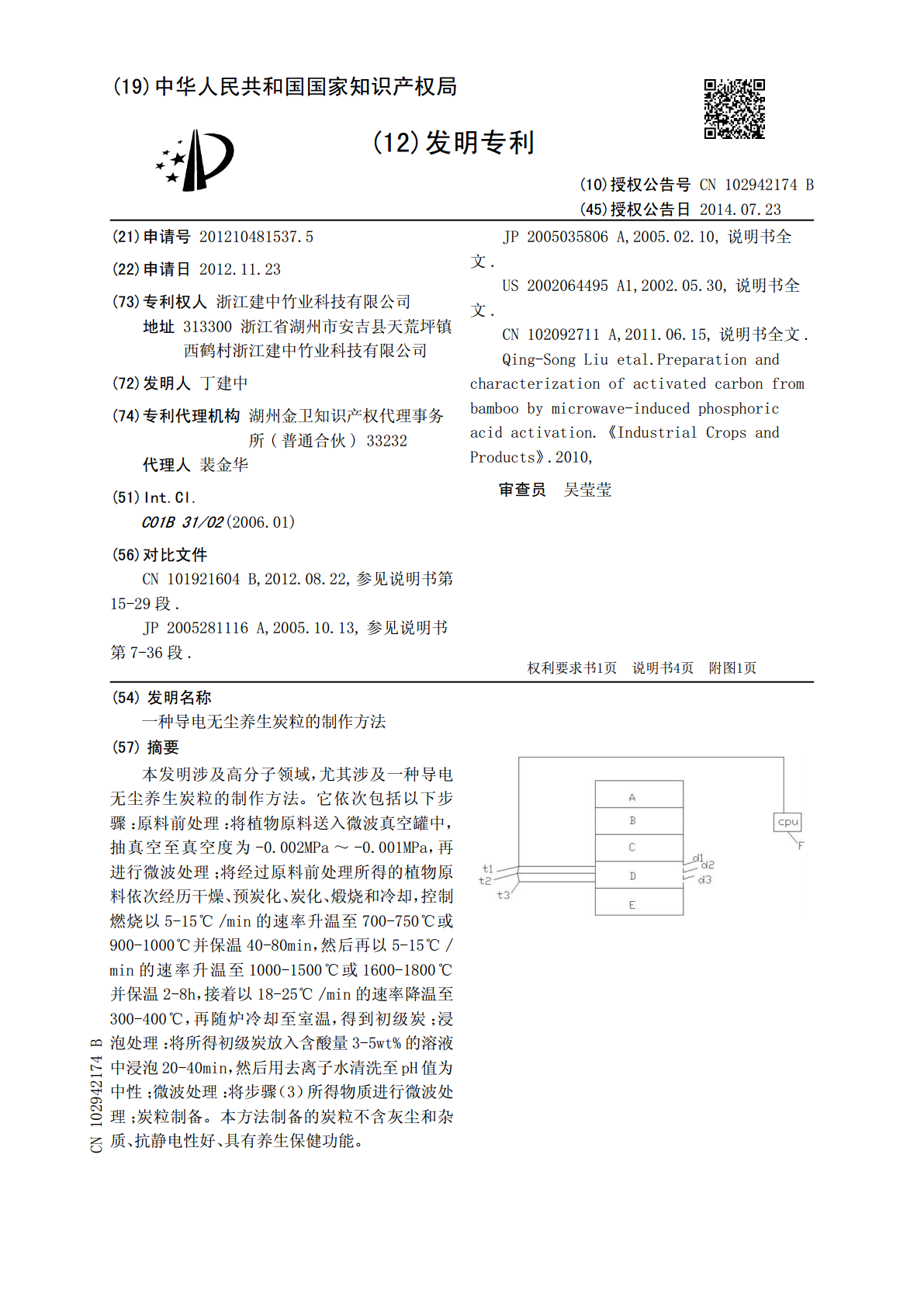

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102942174102942174B(45)授权公告日2014.07.23(21)申请号201210481537.5JP2005035806A,2005.02.10,说明书全文.(22)申请日2012.11.23US2002064495A1,2002.05.30,说明书全(73)专利权人浙江建中竹业科技有限公司文.地址313300浙江省湖州市安吉县天荒坪镇CN102092711A,2011.06.15,说明书全文.西鹤村浙江建中竹业科技有限公司Qing-SongLiuetal.Preparationand(72)发明人丁建中characterizationofactivatedcarbonfrom(74)专利代理机构湖州金卫知识产权代理事务bamboobymicrowave-inducedphosphoric所(普通合伙)33232acidactivation.《IndustrialCropsand代理人裴金华Products》.2010,(51)Int.Cl.审查员吴莹莹C01B31/02(2006.01)(56)对比文件CN101921604B,2012.08.22,参见说明书第15-29段.JP2005281116A,2005.10.13,参见说明书第7-36段.权权利要求书1页利要求书1页说明书4页说明书4页附图1页附图1页(54)发明名称一种导电无尘养生炭粒的制作方法(57)摘要本发明涉及高分子领域，尤其涉及一种导电无尘养生炭粒的制作方法。它依次包括以下步骤：原料前处理：将植物原料送入微波真空罐中，抽真空至真空度为-0.002MPa～-0.001MPa，再进行微波处理；将经过原料前处理所得的植物原料依次经历干燥、预炭化、炭化、煅烧和冷却，控制燃烧以5-15℃/min的速率升温至700-750℃或900-1000℃并保温40-80min，然后再以5-15℃/min的速率升温至1000-1500℃或1600-1800℃并保温2-8h，接着以18-25℃/min的速率降温至300-400℃，再随炉冷却至室温，得到初级炭；浸泡处理：将所得初级炭放入含酸量3-5wt%的溶液中浸泡20-40min，然后用去离子水清洗至pH值为中性；微波处理：将步骤（3）所得物质进行微波处理；炭粒制备。本方法制备的炭粒不含灰尘和杂质、抗静电性好、具有养生保健功能。CN102942174BCN102947BCN102942174B权利要求书1/1页1.一种导电无尘养生炭粒的制作方法，其特征在于：依次包括以下步骤：（1）原料前处理：将植物原料送入微波真空罐中，抽真空至真空度为-0.02MPa～-0.001MPa，再进行微波处理，微波频率为300MHz～950MHz,微波处理时间为1～3min；所述植物原料为玉米芯、竹子或松树；（2）初级炭制备：将经过原料前处理所得的植物原料依次经历干燥、预炭化、炭化、煅烧和冷却；对于玉米芯或竹子，控制燃烧以5-15℃/min的速率升温至700-750℃并保温40-80min，然后再以5-15℃/min的速率升温至1000-1500℃并保温2-8h，接着以20-23℃/min的速率降温至330-380℃，再随炉冷却至室温，得到初级炭；对于松树，控制燃烧以5-15℃/min的速率升温至900-1000℃并保温40-80min，然后再以5-15℃/min的速率升温至1600-1800℃并保温2-8h，接着以20-23℃/min的速率降温至330-380℃，再随炉冷却至室温，得到初级炭；（3）浸泡处理：将所得初级炭放入含酸量3-5wt%的溶液中浸泡20-40min，然后用去离子水清洗至pH值为中性；（4）微波处理：将步骤（3）所得物质进行微波处理，微波频率为500～650MHz,微波处理时间为1～3min；（5）炭粒制备。2.根据权利要求1所述的一种导电无尘养生炭粒的制作方法，其特征在于：所述步骤（1）将植物原料送入微波真空罐中，抽真空至真空度为-0.01MPa～-0.005MPa，再进行微波处理，微波频率为300MHz～950MHz,微波处理时间为1.2～2min。3.根据权利要求2所述的一种导电无尘养生炭粒的制作方法，其特征在于：所述步骤（3）浸泡处理是将所得初级炭放入含酸量3-5wt%的溶液中浸泡30min，然后用去离子水清洗至pH值为中性。4.根据权利要求3所述的一种导电无尘养生炭粒的制作方法，其特征在于：所述溶液为含4wt%HCl的酸溶液。5.根据权利要求3所述的一种导电无尘养生炭粒的制作方法，其特征在于：所述溶液为含H2SO4量5wt%的硫酸溶液。6.根据权利要求3所述的一种导电无尘养生炭粒的制作方法，其特征在于：所
