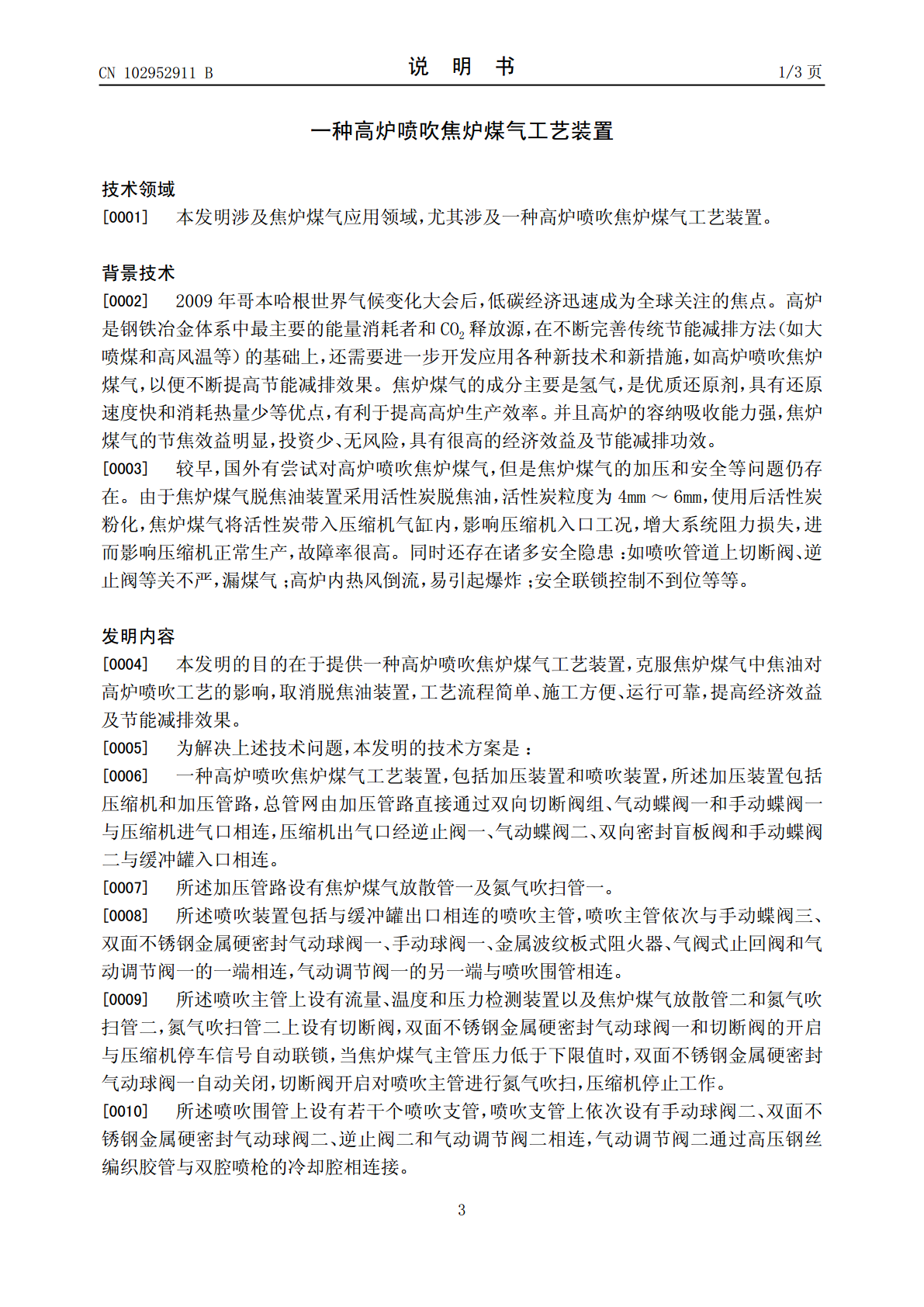

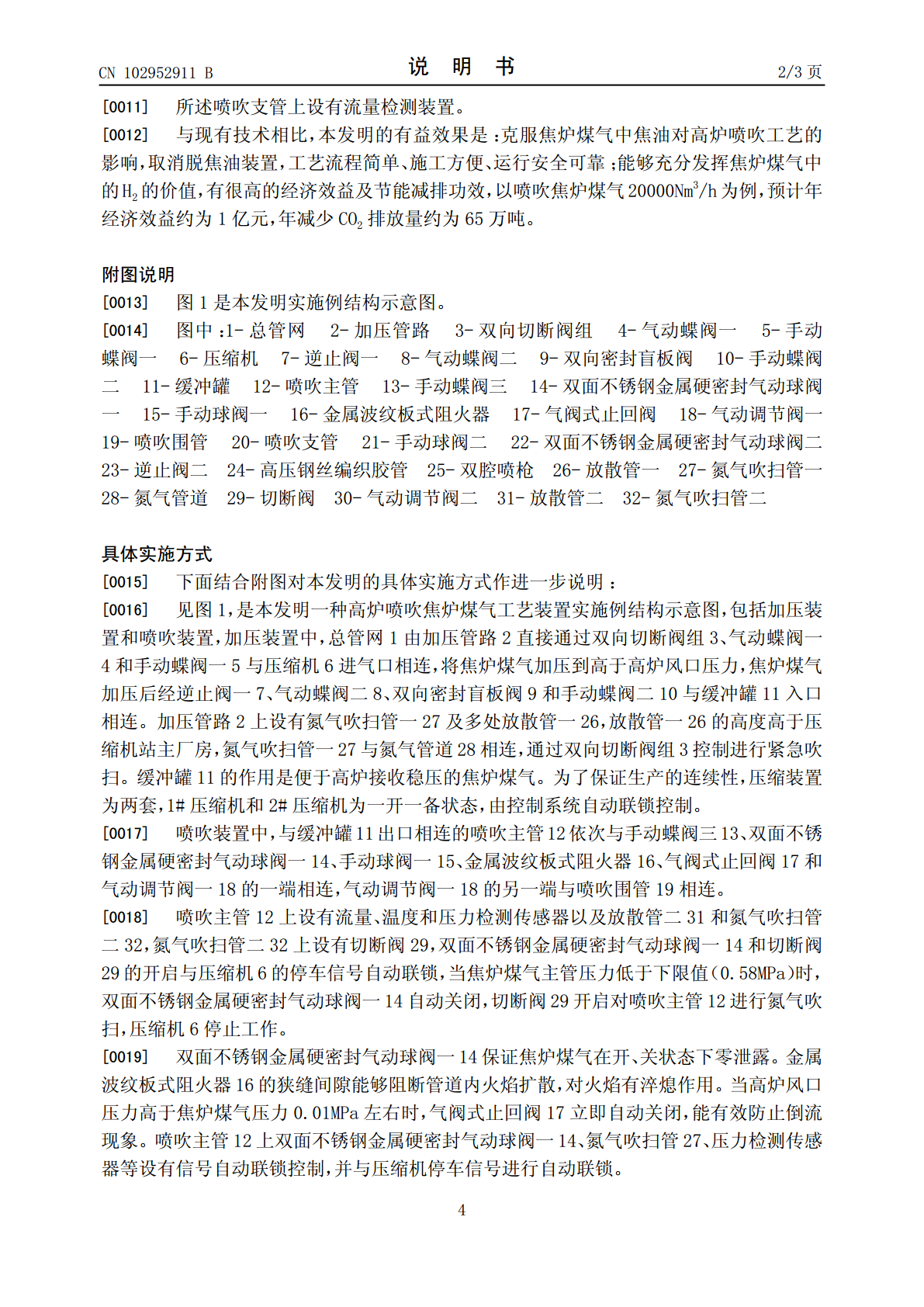

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102952911102952911B(45)授权公告日2014.08.27(21)申请号201210450250.61-6.CN201437540U,2010.04.14,全文.(22)申请日2012.11.12胡俊鸽等.高炉喷吹焦炉煤气技术的研究(73)专利权人鞍钢集团工程技术有限公司进展.《世界钢铁》.2011,(第4期),1-9，19.地址114000辽宁省鞍山市铁西区环钢路1号审查员彭梅香(72)发明人王月秋苏蔚刘彤李益民张帅(74)专利代理机构鞍山嘉讯科技专利事务所21224代理人张群(51)Int.Cl.C21B5/00(2006.01)C21B7/00(2006.01)(56)对比文件CN202912975U,2013.05.01,权利要求权权利要求书1页利要求书1页说明书3页说明书3页附图1页附图1页(54)发明名称一种高炉喷吹焦炉煤气工艺装置(57)摘要本发明涉及焦炉煤气应用领域，尤其涉及一种高炉喷吹焦炉煤气工艺装置，包括加压装置和喷吹装置，其特征在于，所述喷吹装置包括与缓冲罐出口相连的喷吹主管，喷吹主管依次与手动蝶阀三、双面不锈钢金属硬密封气动球阀一、手动球阀一、金属波纹板式阻火器、气阀式止回阀、气动调节阀一与喷吹围管相连。所述喷吹围管上设有若干个喷吹支管，喷吹支管经气动调节阀二与双腔喷枪的外腔相连。与现有技术相比，本发明的优点是：克服焦炉煤气中焦油对高炉喷吹工艺的影响，取消脱焦油装置，工艺流程简单、施工方便、运行安全可靠；以喷吹焦炉煤气20000Nm3/h为例，预计年经济效益约为1亿元，年减少CO2排放量约为65万吨。CN102952911BCN10295BCN102952911B权利要求书1/1页1.一种高炉喷吹焦炉煤气工艺装置，包括加压装置和喷吹装置，其特征在于，所述加压装置包括压缩机和加压管路，总管网由加压管路直接通过双向切断阀组、气动蝶阀一和手动蝶阀一与压缩机进气口相连，压缩机出气口经逆止阀一、气动蝶阀二、双向密封盲板阀和手动蝶阀二与缓冲罐入口相连；所述加压管路设有焦炉煤气放散管一及氮气吹扫管一；所述喷吹装置包括与缓冲罐出口相连的喷吹主管，喷吹主管依次与手动蝶阀三、双面不锈钢金属硬密封气动球阀一、手动球阀一、金属波纹板式阻火器、气阀式止回阀和气动调节阀一的一端相连，气动调节阀一的另一端与喷吹围管相连；所述喷吹主管上设有流量、温度和压力检测装置以及焦炉煤气放散管二和氮气吹扫管二，氮气吹扫管二上设有切断阀，双面不锈钢金属硬密封气动球阀一和切断阀的开启与压缩机停车信号自动联锁，当焦炉煤气主管压力低于下限值时，双面不锈钢金属硬密封气动球阀一自动关闭，切断阀开启对喷吹主管进行氮气吹扫，压缩机停止工作；所述喷吹围管上设有若干个喷吹支管，喷吹支管上依次设有手动球阀二、双面不锈钢金属硬密封气动球阀二、逆止阀二和气动调节阀二相连，气动调节阀二通过高压钢丝编织胶管与双腔喷枪的冷却腔相连接。2CN102952911B说明书1/3页一种高炉喷吹焦炉煤气工艺装置技术领域[0001]本发明涉及焦炉煤气应用领域，尤其涉及一种高炉喷吹焦炉煤气工艺装置。背景技术[0002]2009年哥本哈根世界气候变化大会后，低碳经济迅速成为全球关注的焦点。高炉是钢铁冶金体系中最主要的能量消耗者和CO2释放源，在不断完善传统节能减排方法（如大喷煤和高风温等）的基础上，还需要进一步开发应用各种新技术和新措施，如高炉喷吹焦炉煤气，以便不断提高节能减排效果。焦炉煤气的成分主要是氢气，是优质还原剂，具有还原速度快和消耗热量少等优点，有利于提高高炉生产效率。并且高炉的容纳吸收能力强，焦炉煤气的节焦效益明显，投资少、无风险，具有很高的经济效益及节能减排功效。[0003]较早，国外有尝试对高炉喷吹焦炉煤气，但是焦炉煤气的加压和安全等问题仍存在。由于焦炉煤气脱焦油装置采用活性炭脱焦油，活性炭粒度为4mm～6mm，使用后活性炭粉化，焦炉煤气将活性炭带入压缩机气缸内，影响压缩机入口工况，增大系统阻力损失，进而影响压缩机正常生产，故障率很高。同时还存在诸多安全隐患：如喷吹管道上切断阀、逆止阀等关不严，漏煤气；高炉内热风倒流，易引起爆炸；安全联锁控制不到位等等。发明内容[0004]本发明的目的在于提供一种高炉喷吹焦炉煤气工艺装置，克服焦炉煤气中焦油对高炉喷吹工艺的影响，取消脱焦油装置，工艺流程简单、施工方便、运行可靠，提高经济效益及节能减排效果。[0005]为解决上述技术问题，本发明的技术方案是：[0006]一种高炉喷吹焦炉煤气工艺装置，包括加压装置和喷吹装置，所述加压装置包括压缩机和加压管路，总管网由加压管路直接通过双向切断阀组、气动蝶阀一和手动蝶阀一与压缩机进气口相连，
