电加热热风炉.pdf

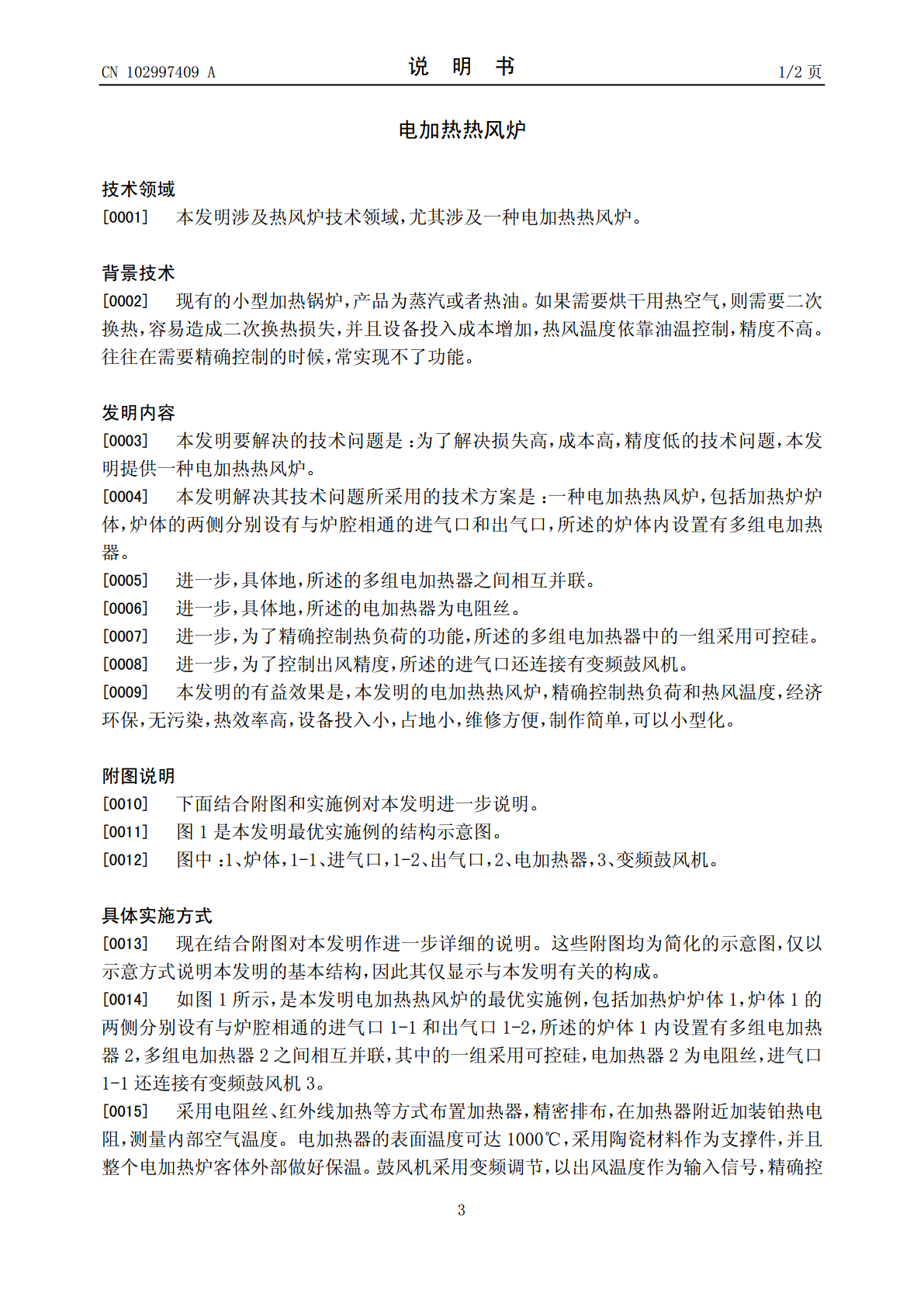

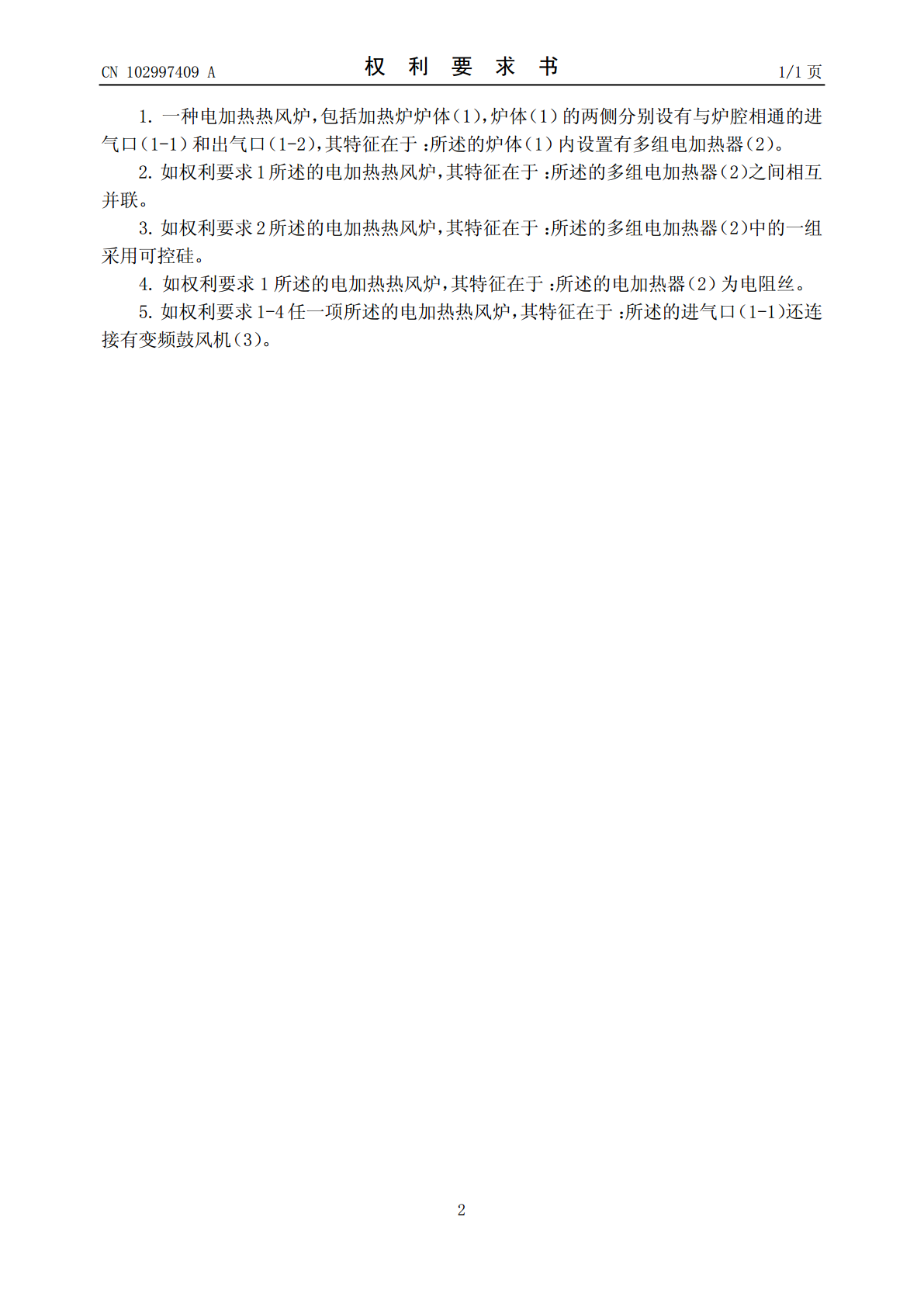

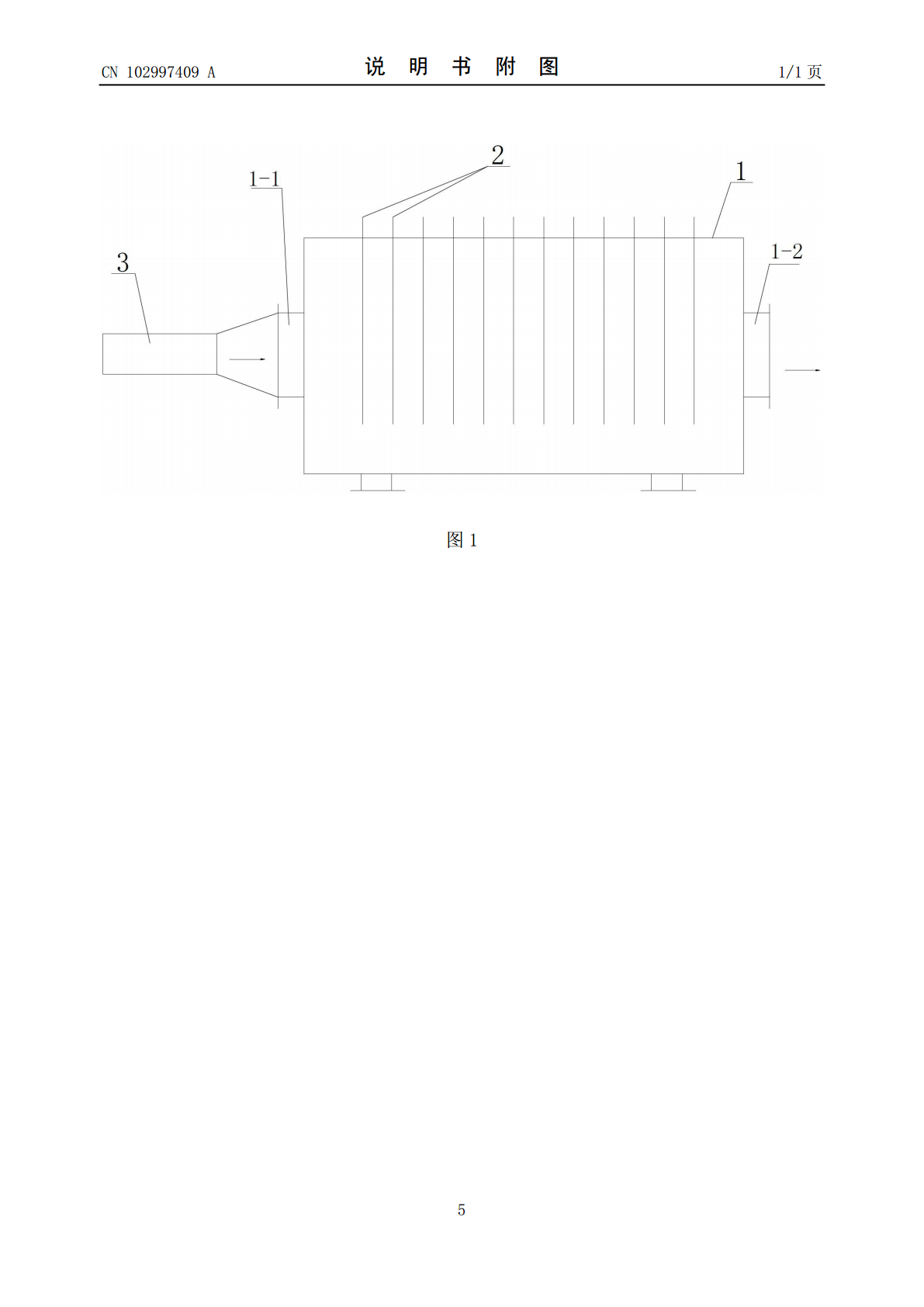

(19)中华人民共和国国家知识产权局*CN102997409A*(12)发明专利申请(10)申请公布号CN102997409A(43)申请公布日2013.03.27(21)申请号201210378197.3(22)申请日2012.09.29(71)申请人常州市奥琳斯邦热能设备有限公司地址213101江苏省常州市武进区横林镇孟墅段（新312国道常州段168公里处）(72)发明人高屾(51)Int.Cl.F24H3/04(2006.01)F24H9/18(2006.01)F24H9/20(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称电加热热风炉(57)摘要本发明涉及热风炉技术领域，尤其涉及一种电加热热风炉。包括加热炉炉体，炉体的两侧分别设有与炉腔相通的进气口和出气口，所述的炉体内设置有多组电加热器。本发明的有益效果是，本发明的电加热热风炉，精确控制热负荷和热风温度，经济环保，无污染，热效率高，设备投入小，占地小，维修方便，制作简单，可以小型化。CN102974ACN102997409A权利要求书1/1页1.一种电加热热风炉，包括加热炉炉体（1），炉体（1）的两侧分别设有与炉腔相通的进气口（1-1）和出气口（1-2），其特征在于：所述的炉体（1）内设置有多组电加热器（2）。2.如权利要求1所述的电加热热风炉，其特征在于：所述的多组电加热器（2）之间相互并联。3.如权利要求2所述的电加热热风炉，其特征在于：所述的多组电加热器（2）中的一组采用可控硅。4.如权利要求1所述的电加热热风炉，其特征在于：所述的电加热器（2）为电阻丝。5.如权利要求1-4任一项所述的电加热热风炉，其特征在于：所述的进气口（1-1）还连接有变频鼓风机（3）。2CN102997409A说明书1/2页电加热热风炉技术领域[0001]本发明涉及热风炉技术领域，尤其涉及一种电加热热风炉。背景技术[0002]现有的小型加热锅炉，产品为蒸汽或者热油。如果需要烘干用热空气，则需要二次换热，容易造成二次换热损失，并且设备投入成本增加，热风温度依靠油温控制，精度不高。往往在需要精确控制的时候，常实现不了功能。发明内容[0003]本发明要解决的技术问题是：为了解决损失高，成本高，精度低的技术问题，本发明提供一种电加热热风炉。[0004]本发明解决其技术问题所采用的技术方案是：一种电加热热风炉，包括加热炉炉体，炉体的两侧分别设有与炉腔相通的进气口和出气口，所述的炉体内设置有多组电加热器。[0005]进一步，具体地，所述的多组电加热器之间相互并联。[0006]进一步，具体地，所述的电加热器为电阻丝。[0007]进一步，为了精确控制热负荷的功能，所述的多组电加热器中的一组采用可控硅。[0008]进一步，为了控制出风精度，所述的进气口还连接有变频鼓风机。[0009]本发明的有益效果是，本发明的电加热热风炉，精确控制热负荷和热风温度，经济环保，无污染，热效率高，设备投入小，占地小，维修方便，制作简单，可以小型化。附图说明[0010]下面结合附图和实施例对本发明进一步说明。[0011]图1是本发明最优实施例的结构示意图。[0012]图中：1、炉体，1-1、进气口，1-2、出气口，2、电加热器，3、变频鼓风机。具体实施方式[0013]现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。[0014]如图1所示，是本发明电加热热风炉的最优实施例，包括加热炉炉体1，炉体1的两侧分别设有与炉腔相通的进气口1-1和出气口1-2，所述的炉体1内设置有多组电加热器2，多组电加热器2之间相互并联，其中的一组采用可控硅，电加热器2为电阻丝，进气口1-1还连接有变频鼓风机3。[0015]采用电阻丝、红外线加热等方式布置加热器，精密排布，在加热器附近加装铂热电阻，测量内部空气温度。电加热器的表面温度可达1000℃，采用陶瓷材料作为支撑件，并且整个电加热炉客体外部做好保温。鼓风机采用变频调节，以出风温度作为输入信号，精确控3CN102997409A说明书2/2页制出风温度。多组电加热器并联连接，若空气热量循环利用，其中一组电加热采用可控硅控制电流大小，以空气回路的温度作为控制信号，做到精确控制热负荷的功能实现。[0016]以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。4CN102997409A说明书附图1/1页图15
