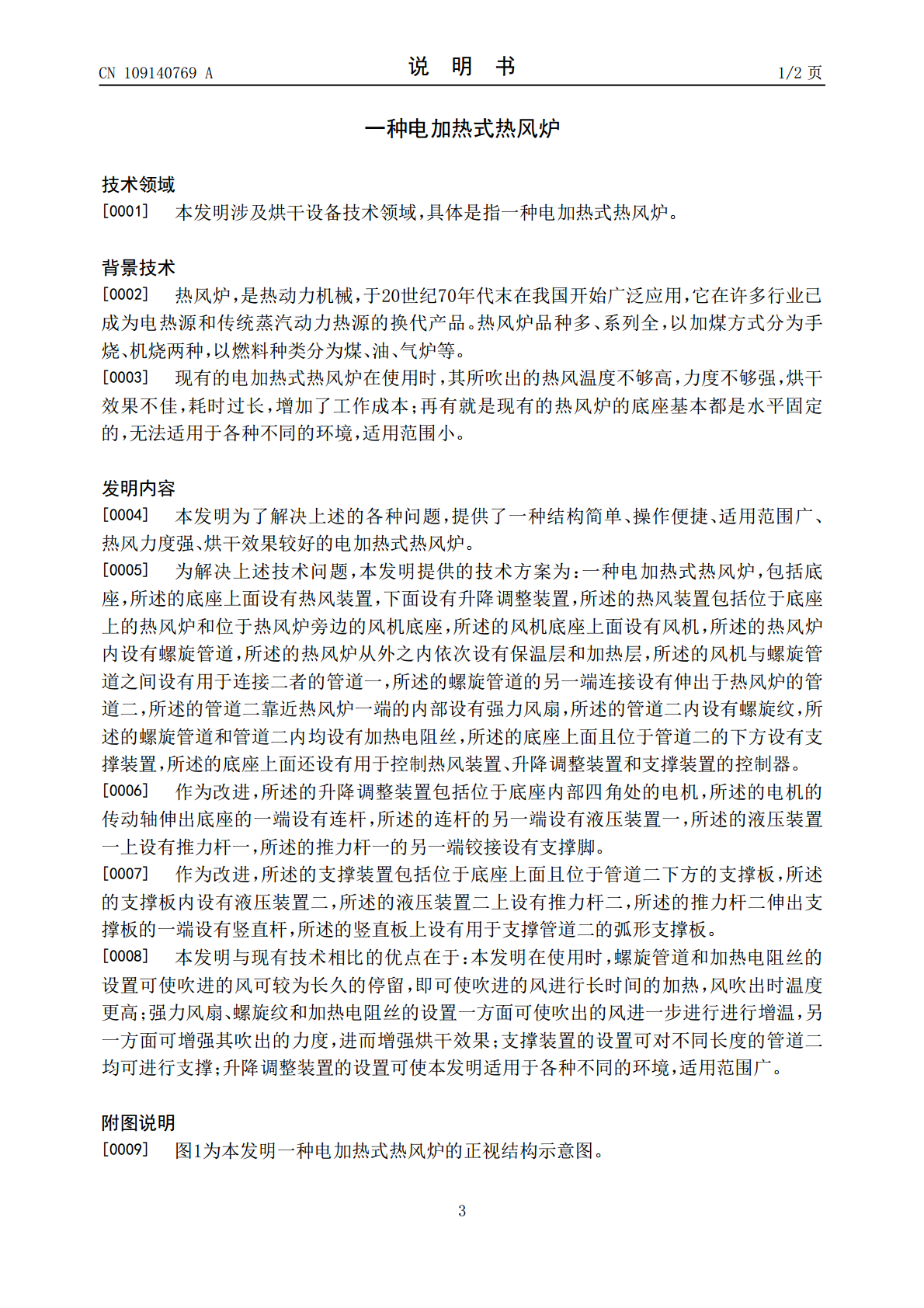

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109140769A(43)申请公布日2019.01.04(21)申请号201810956715.2(22)申请日2018.08.21(71)申请人扬州岱发环保科技有限公司地址225600江苏省扬州市高邮市汉留镇工业集中区(72)发明人潘国祥(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人刘晓晖(51)Int.Cl.F24H3/04(2006.01)F24H9/20(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种电加热式热风炉(57)摘要本发明公开了一种电加热式热风炉，包括底座，底座上面设有热风装置，下面设有升降调整装置，热风装置包括位于底座上的热风炉和位于热风炉旁边的风机底座，风机底座上面设有风机，热风炉内设有螺旋管道，热风炉从外之内依次设有保温层和加热层，风机与螺旋管道之间设有用于连接二者的管道一，螺旋管道的另一端连接设有伸出于热风炉的管道二，管道二靠近热风炉一端的内部设有强力风扇，管道二内设有螺旋纹，螺旋管道和管道二内均设有加热电阻丝，底座上面且位于管道二的下方设有支撑装置，底座上面还设有控制器。本发明的优点：具有结构简单、操作便捷、适用范围广、热风力度强、烘干效果较好等优点。CN109140769ACN109140769A权利要求书1/1页1.一种电加热式热风炉，包括底座(1)，其特征在于：所述的底座(1)上面设有热风装置(2)，下面设有升降调整装置(3)，所述的热风装置(2)包括位于底座(1)上的热风炉(4)和位于热风炉(4)旁边的风机底座(5)，所述的风机底座(5)上面设有风机(6)，所述的热风炉(4)内设有螺旋管道(7)，所述的热风炉(4)从外之内依次设有保温层(8)和加热层(9)，所述的风机(6)与螺旋管道(7)之间设有用于连接二者的管道一(10)，所述的螺旋管道(7)的另一端连接设有伸出于热风炉(4)的管道二(11)，所述的管道二(11)靠近热风炉(4)一端的内部设有强力风扇(12)，所述的管道二(11)内设有螺旋纹(13)，所述的螺旋管道(7)和管道二(11)内均设有加热电阻丝，所述的底座(1)上面且位于管道二(11)的下方设有支撑装置(14)，所述的底座(1)上面还设有用于控制热风装置(2)、升降调整装置(3)和支撑装置(14)的控制器(15)。2.根据权利要求1所述的一种电加热式热风炉，其特征在于：所述的升降调整装置(3)包括位于底座(1)内部四角处的电机(16)，所述的电机(16)的传动轴伸出底座(1)的一端设有连杆(17)，所述的连杆(17)的另一端设有液压装置一(18)，所述的液压装置一(18)上设有推力杆一(19)，所述的推力杆一(19)的另一端铰接设有支撑脚(20)。3.根据权利要求1所述的一种电加热式热风炉，其特征在于：所述的支撑装置(14)包括位于底座(1)上面且位于管道二(11)下方的支撑板(21)，所述的支撑板(21)内设有液压装置二(22)，所述的液压装置二(22)上设有推力杆二(23)，所述的推力杆二(23)伸出支撑板(21)的一端设有竖直杆(24)，所述的竖直板(24)上设有用于支撑管道二(11)的弧形支撑板(25)。2CN109140769A说明书1/2页一种电加热式热风炉技术领域[0001]本发明涉及烘干设备技术领域，具体是指一种电加热式热风炉。背景技术[0002]热风炉，是热动力机械，于20世纪70年代末在我国开始广泛应用，它在许多行业已成为电热源和传统蒸汽动力热源的换代产品。热风炉品种多、系列全，以加煤方式分为手烧、机烧两种，以燃料种类分为煤、油、气炉等。[0003]现有的电加热式热风炉在使用时，其所吹出的热风温度不够高，力度不够强，烘干效果不佳，耗时过长，增加了工作成本；再有就是现有的热风炉的底座基本都是水平固定的，无法适用于各种不同的环境，适用范围小。发明内容[0004]本发明为了解决上述的各种问题，提供了一种结构简单、操作便捷、适用范围广、热风力度强、烘干效果较好的电加热式热风炉。[0005]为解决上述技术问题，本发明提供的技术方案为：一种电加热式热风炉，包括底座，所述的底座上面设有热风装置，下面设有升降调整装置，所述的热风装置包括位于底座上的热风炉和位于热风炉旁边的风机底座，所述的风机底座上面设有风机，所述的热风炉内设有螺旋管道，所述的热风炉从外之内依次设有保温层和加热层，所述的风机与螺旋管道之间设有用于连接二者的管道一，所述的螺旋管道的另一端连接设有伸出于热风炉的管道二，所述的管道二靠近热风炉一端的内部设有强力风扇，所述的管道二内设有螺旋纹，所述的螺旋管道和管道二内均设有加热电阻丝，所述的底座上面且位于管道二的下方设有支撑装置，所述的底座上面还
