立式热处理炉的对分炉门机构.pdf

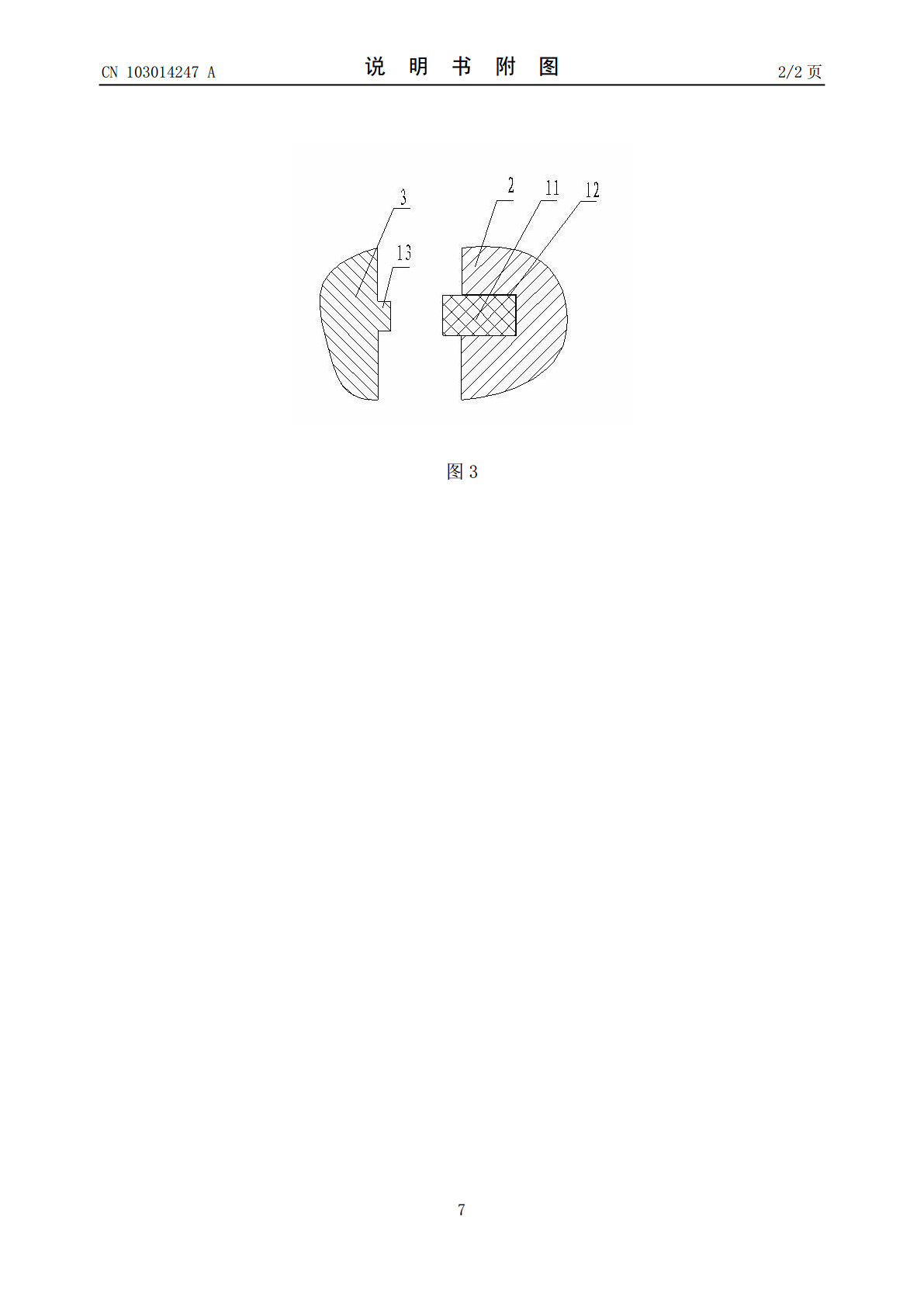

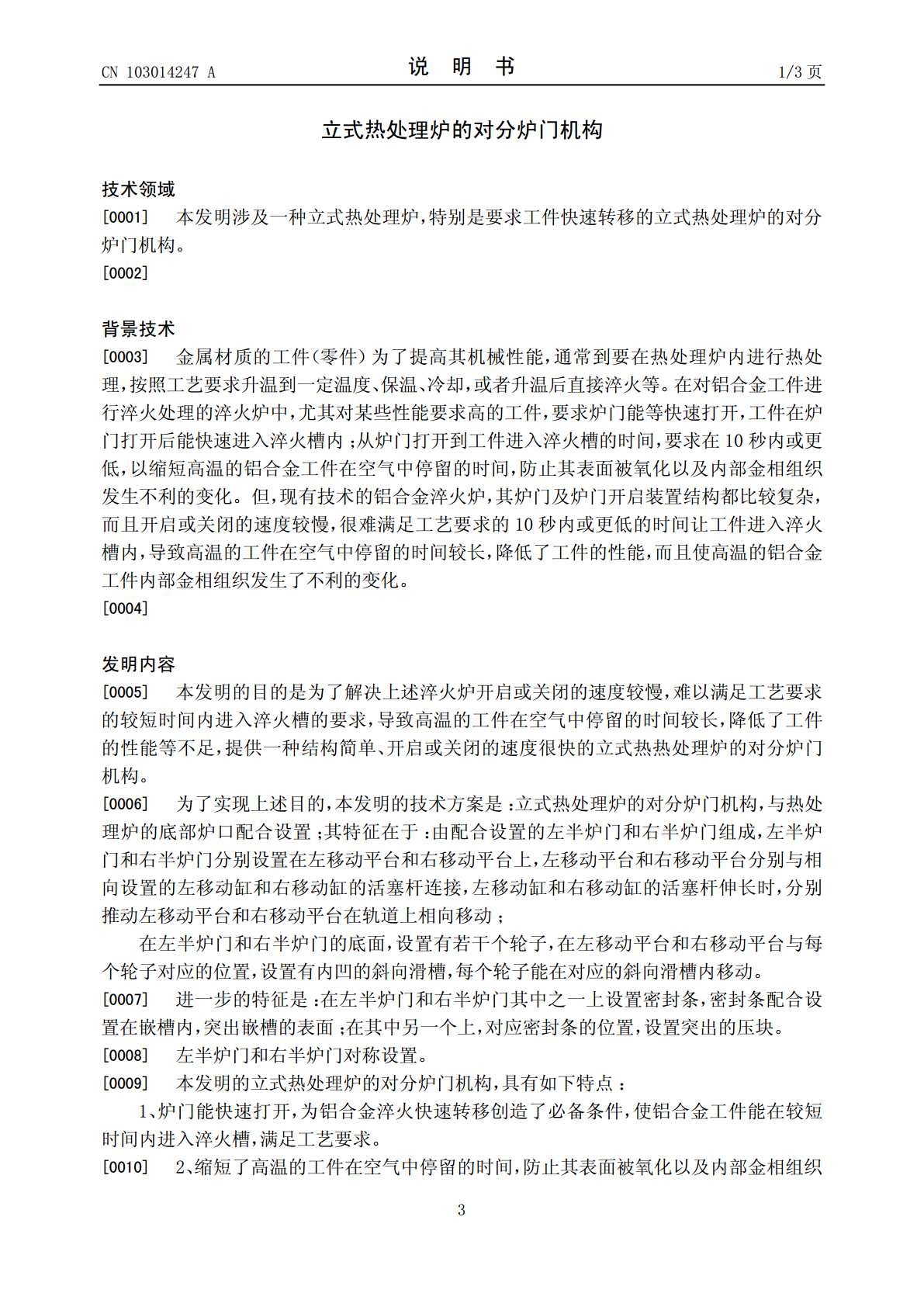

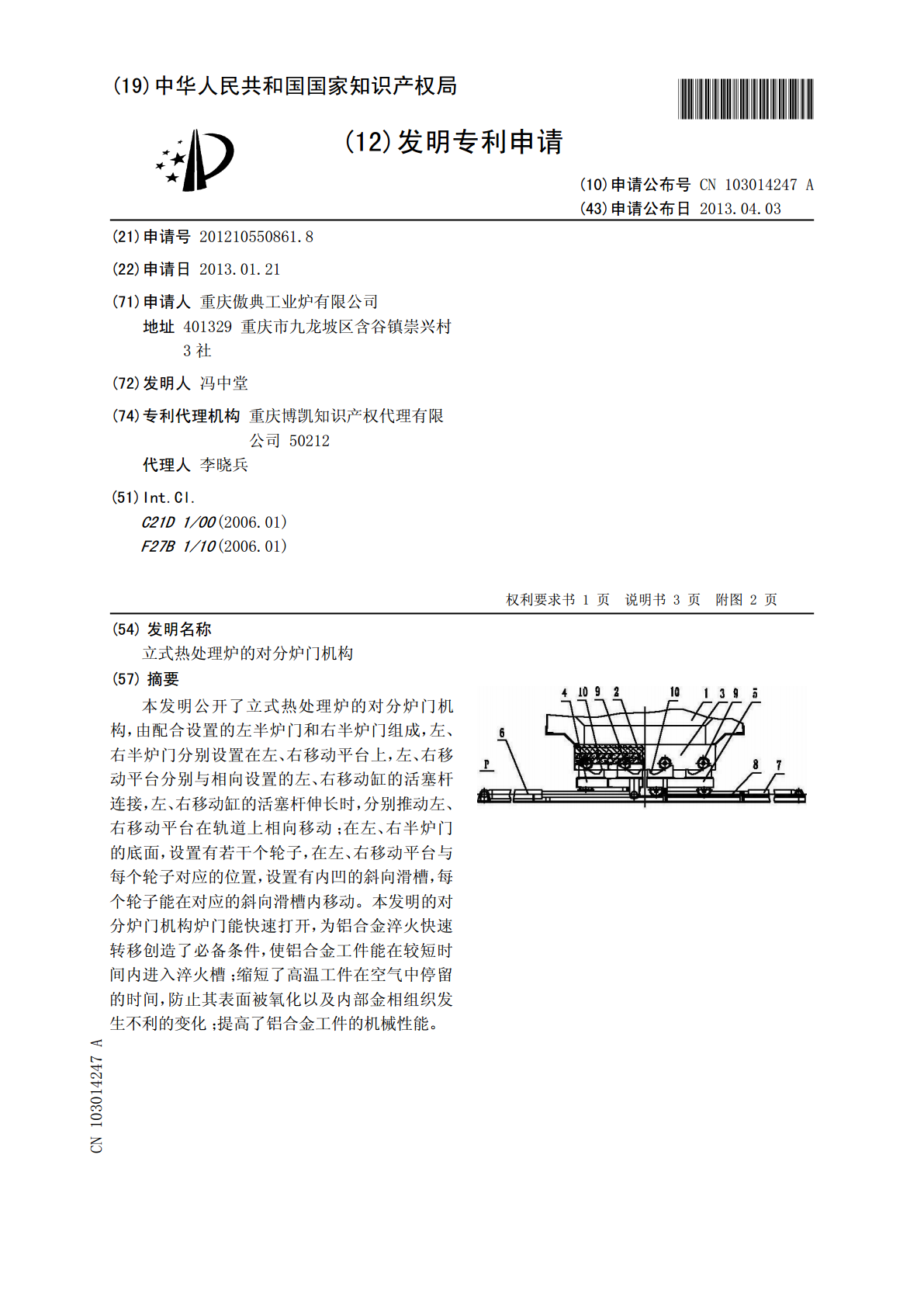

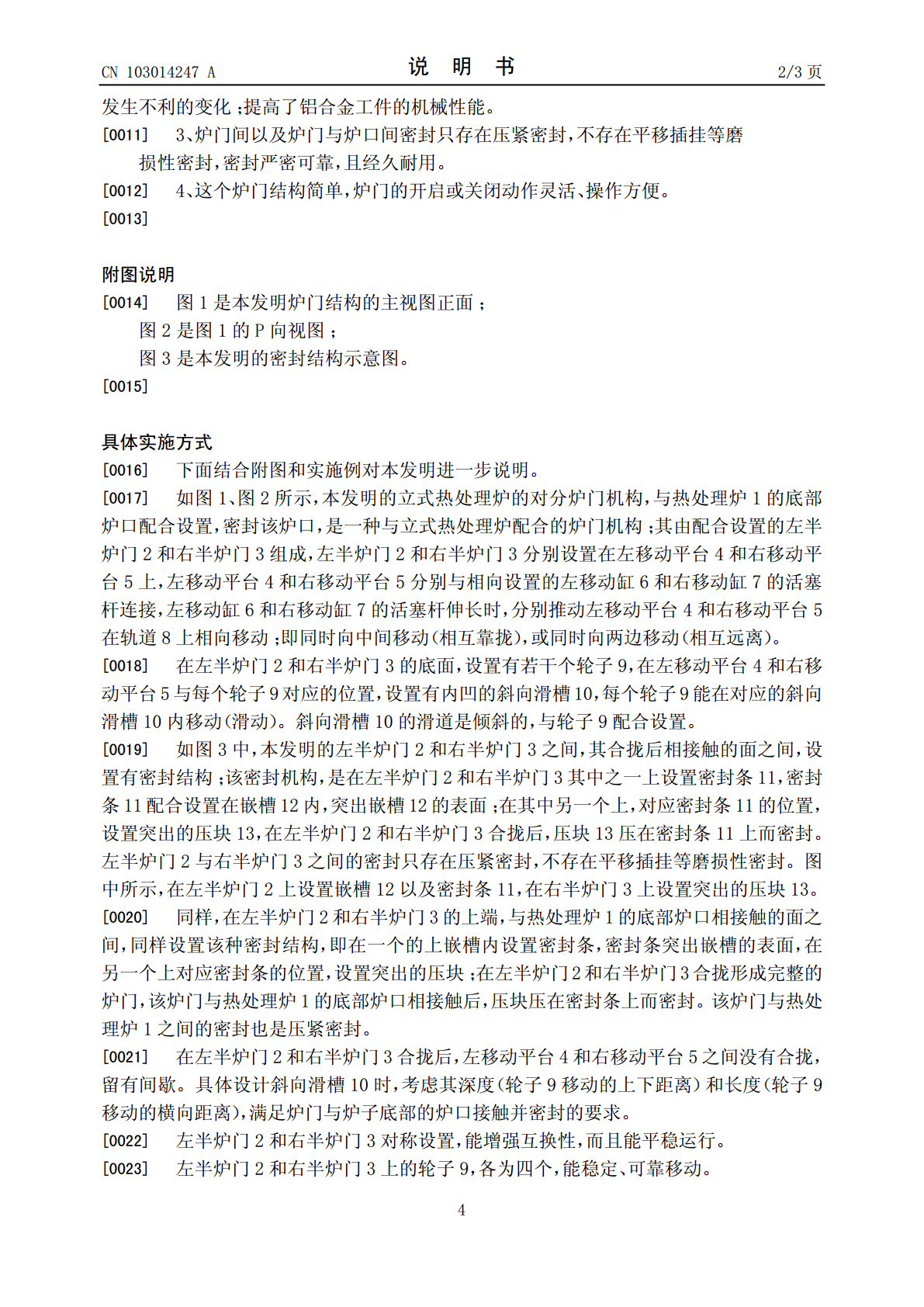

(19)中华人民共和国国家知识产权局*CN103014247A*(12)发明专利申请(10)申请公布号CN103014247A(43)申请公布日2013.04.03(21)申请号201210550861.8(22)申请日2013.01.21(71)申请人重庆傲典工业炉有限公司地址401329重庆市九龙坡区含谷镇崇兴村3社(72)发明人冯中堂(74)专利代理机构重庆博凯知识产权代理有限公司50212代理人李晓兵(51)Int.Cl.C21D1/00(2006.01)F27B1/10(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图22页(54)发明名称立式热处理炉的对分炉门机构(57)摘要本发明公开了立式热处理炉的对分炉门机构，由配合设置的左半炉门和右半炉门组成，左、右半炉门分别设置在左、右移动平台上，左、右移动平台分别与相向设置的左、右移动缸的活塞杆连接，左、右移动缸的活塞杆伸长时，分别推动左、右移动平台在轨道上相向移动；在左、右半炉门的底面，设置有若干个轮子，在左、右移动平台与每个轮子对应的位置，设置有内凹的斜向滑槽，每个轮子能在对应的斜向滑槽内移动。本发明的对分炉门机构炉门能快速打开，为铝合金淬火快速转移创造了必备条件，使铝合金工件能在较短时间内进入淬火槽；缩短了高温工件在空气中停留的时间，防止其表面被氧化以及内部金相组织发生不利的变化；提高了铝合金工件的机械性能。CN103427ACN103014247A权利要求书1/1页1.一种立式热处理炉的对分炉门机构，与热处理炉（1）的底部炉口配合设置；其特征在于：由配合设置的左半炉门（2）和右半炉门（3）组成，左半炉门（2）和右半炉门（3）分别设置在左移动平台（4）和右移动平台（5）上，左移动平台（4）和右移动平台（5）分别与相向设置的左移动缸（6）和右移动缸（7）的活塞杆连接，左移动缸（6）和右移动缸（7）的活塞杆伸长时，分别推动左移动平台（4）和右移动平台（5）在轨道（8）上移动；在左半炉门（2）和右半炉门（3）的底面，设置有若干个轮子（9），在左移动平台（4）和右移动平台（5）与每个轮子（9）对应的位置，设置有内凹的斜向滑槽（10），每个轮子（9）能在对应的斜向滑槽（10）内移动。2.根据权利要求1所述的立式热处理炉的对分炉门机构，其特征在于：在左半炉门（2）和右半炉门（3）其中之一上设置密封条（11），密封条（11）配合设置在嵌槽（12）内，突出嵌槽（12）的表面；在其中另一个上，对应密封条（11）的位置，设置突出的压块（13）。3.根据权利要求2所述的立式热处理炉的对分炉门机构，其特征在于：左半炉门（2）和右半炉门（3）对称设置。2CN103014247A说明书1/3页立式热处理炉的对分炉门机构技术领域[0001]本发明涉及一种立式热处理炉，特别是要求工件快速转移的立式热处理炉的对分炉门机构。[0002]背景技术[0003]金属材质的工件（零件）为了提高其机械性能，通常到要在热处理炉内进行热处理，按照工艺要求升温到一定温度、保温、冷却，或者升温后直接淬火等。在对铝合金工件进行淬火处理的淬火炉中，尤其对某些性能要求高的工件，要求炉门能等快速打开，工件在炉门打开后能快速进入淬火槽内；从炉门打开到工件进入淬火槽的时间，要求在10秒内或更低，以缩短高温的铝合金工件在空气中停留的时间，防止其表面被氧化以及内部金相组织发生不利的变化。但，现有技术的铝合金淬火炉，其炉门及炉门开启装置结构都比较复杂，而且开启或关闭的速度较慢，很难满足工艺要求的10秒内或更低的时间让工件进入淬火槽内，导致高温的工件在空气中停留的时间较长，降低了工件的性能，而且使高温的铝合金工件内部金相组织发生了不利的变化。[0004]发明内容[0005]本发明的目的是为了解决上述淬火炉开启或关闭的速度较慢，难以满足工艺要求的较短时间内进入淬火槽的要求，导致高温的工件在空气中停留的时间较长，降低了工件的性能等不足，提供一种结构简单、开启或关闭的速度很快的立式热热处理炉的对分炉门机构。[0006]为了实现上述目的，本发明的技术方案是：立式热处理炉的对分炉门机构，与热处理炉的底部炉口配合设置；其特征在于：由配合设置的左半炉门和右半炉门组成，左半炉门和右半炉门分别设置在左移动平台和右移动平台上，左移动平台和右移动平台分别与相向设置的左移动缸和右移动缸的活塞杆连接，左移动缸和右移动缸的活塞杆伸长时，分别推动左移动平台和右移动平台在轨道上相向移动；在左半炉门和右半炉门的底面，设置有若干个轮子，在左移动平台和右移动平台与每个轮子对应的位置，设置有内凹的斜向滑槽，每个轮子能在对应的斜向滑槽内移动。[0007]进一步的特征是：在左半炉门和右半炉门其中之一上设置密封条，密封条配合设置在嵌槽内，突出嵌槽的表面；在其中
