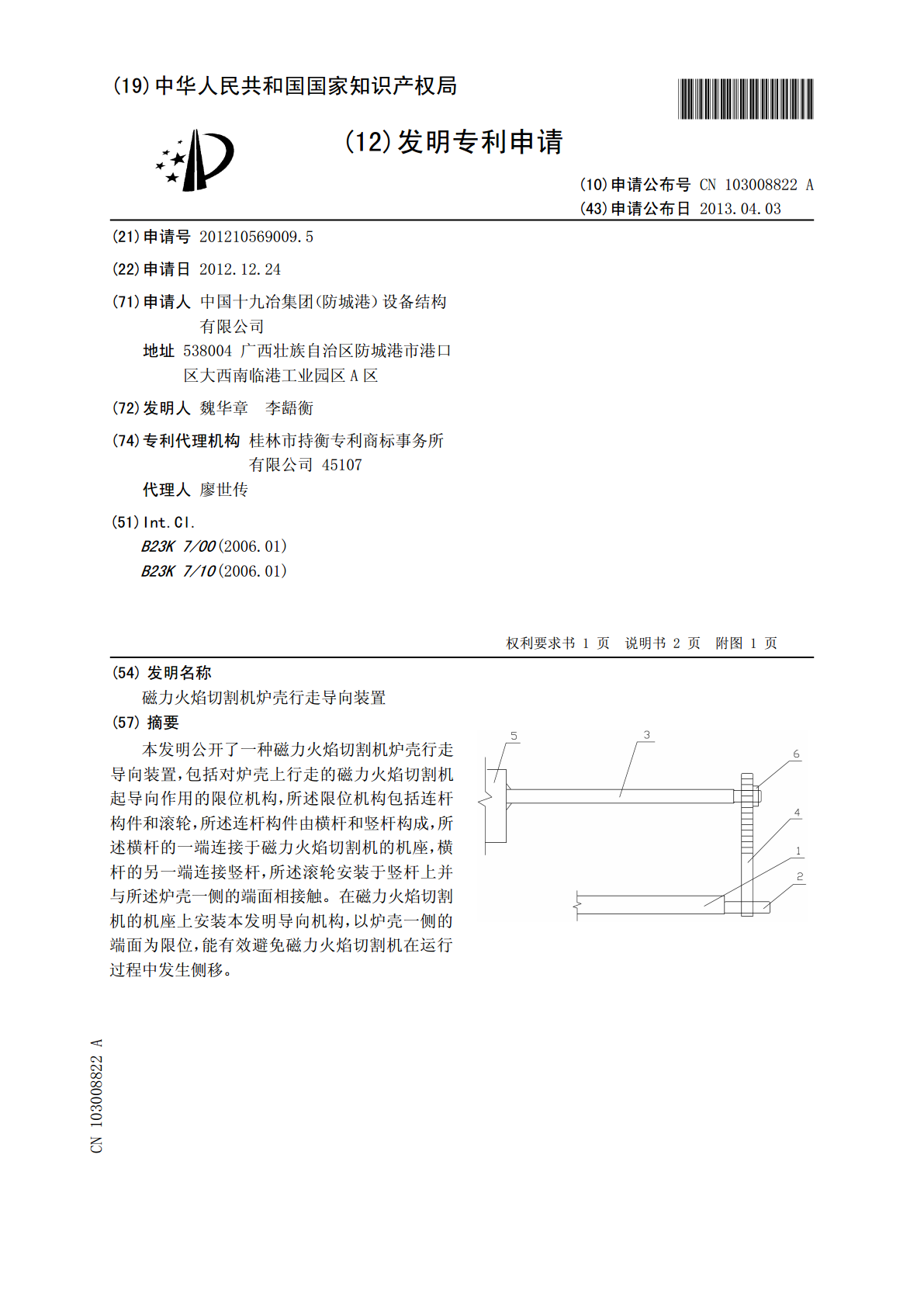

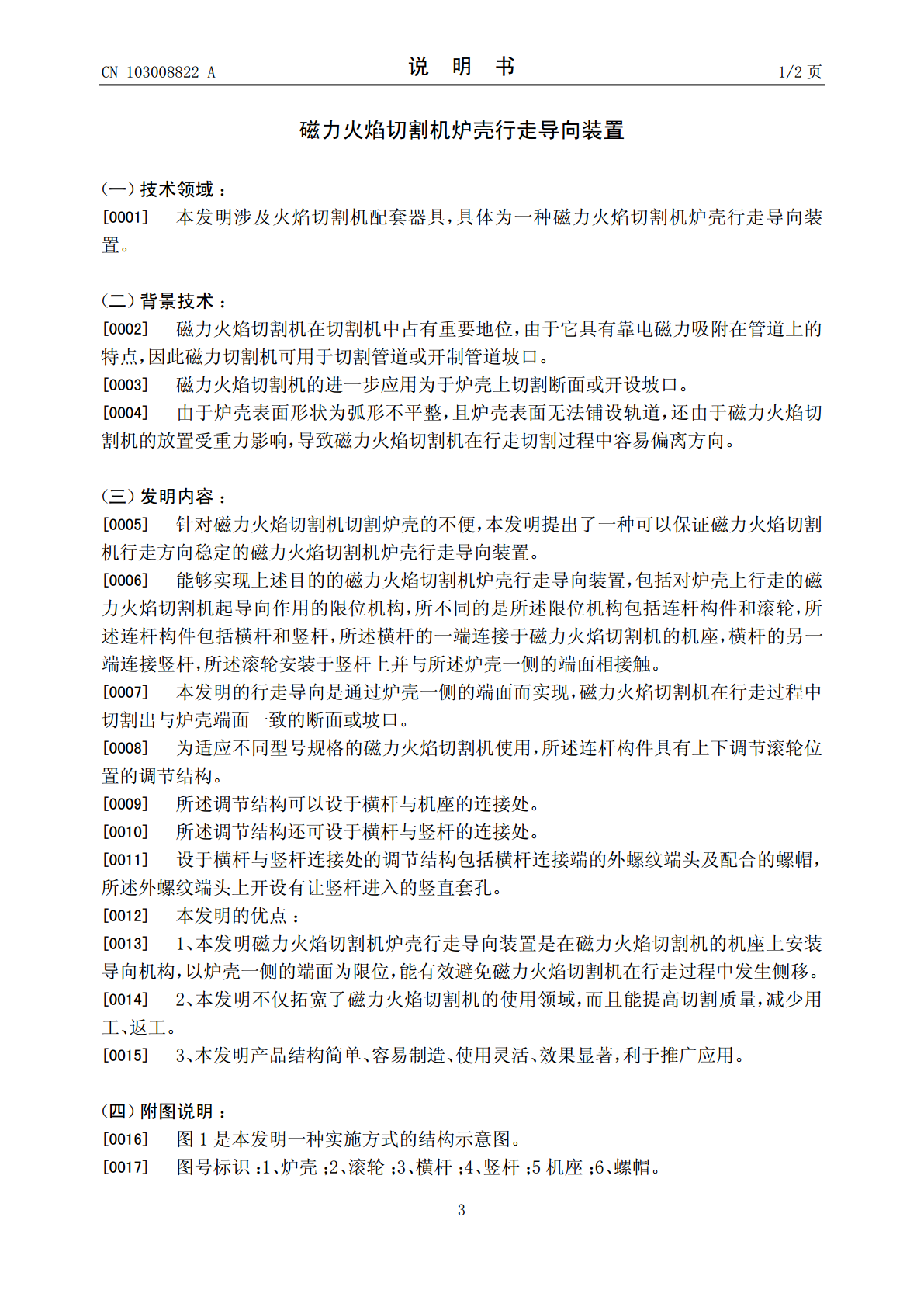

(19)中华人民共和国国家知识产权局*CN103008822A*(12)发明专利申请(10)申请公布号CN103008822A(43)申请公布日2013.04.03(21)申请号201210569009.5(22)申请日2012.12.24(71)申请人中国十九冶集团（防城港）设备结构有限公司地址538004广西壮族自治区防城港市港口区大西南临港工业园区A区(72)发明人魏华章李龉衡(74)专利代理机构桂林市持衡专利商标事务所有限公司45107代理人廖世传(51)Int.Cl.B23K7/00(2006.01)B23K7/10(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称磁力火焰切割机炉壳行走导向装置(57)摘要本发明公开了一种磁力火焰切割机炉壳行走导向装置，包括对炉壳上行走的磁力火焰切割机起导向作用的限位机构，所述限位机构包括连杆构件和滚轮，所述连杆构件由横杆和竖杆构成，所述横杆的一端连接于磁力火焰切割机的机座，横杆的另一端连接竖杆，所述滚轮安装于竖杆上并与所述炉壳一侧的端面相接触。在磁力火焰切割机的机座上安装本发明导向机构，以炉壳一侧的端面为限位，能有效避免磁力火焰切割机在运行过程中发生侧移。CN10382ACN103008822A权利要求书1/1页1.磁力火焰切割机炉壳行走导向装置，包括对炉壳（1）上行走的磁力火焰切割机起导向作用的限位机构，其特征在于：所述限位机构包括连杆构件和滚轮（2），所述连杆构件包括横杆（3）和竖杆（4），所述横杆（3）的一端连接于磁力火焰切割机的机座（5），横杆（3）的另一端连接竖杆（4），所述滚轮（2）安装于竖杆（4）上并与所述炉壳（1）一侧的端面相接触。2.根据权利要求1所述的磁力火焰切割机炉壳行走导向装置，其特征在于：所述连杆构件具有上下调节滚轮（2）位置的调节结构。3.根据权利要求2所述的磁力火焰切割机炉壳行走导向装置，其特征在于：所述调节结构设于横杆（3）与机座（5）的连接处。4.根据权利要求2所述的磁力火焰切割机炉壳行走导向装置，其特征在于：所述调节结构设于横杆（3）与竖杆（4）的连接处。5.根据权利要求4所述的磁力火焰切割机炉壳行走导向装置，其特征在于：所述调节结构包括横杆（3）连接端的外螺纹端头及配合的螺帽（6），所述外螺纹端头上开设有让竖杆（4）进入的竖直套孔。2CN103008822A说明书1/2页磁力火焰切割机炉壳行走导向装置（一）技术领域：[0001]本发明涉及火焰切割机配套器具，具体为一种磁力火焰切割机炉壳行走导向装置。（二）背景技术：[0002]磁力火焰切割机在切割机中占有重要地位，由于它具有靠电磁力吸附在管道上的特点，因此磁力切割机可用于切割管道或开制管道坡口。[0003]磁力火焰切割机的进一步应用为于炉壳上切割断面或开设坡口。[0004]由于炉壳表面形状为弧形不平整，且炉壳表面无法铺设轨道，还由于磁力火焰切割机的放置受重力影响，导致磁力火焰切割机在行走切割过程中容易偏离方向。（三）发明内容：[0005]针对磁力火焰切割机切割炉壳的不便，本发明提出了一种可以保证磁力火焰切割机行走方向稳定的磁力火焰切割机炉壳行走导向装置。[0006]能够实现上述目的的磁力火焰切割机炉壳行走导向装置，包括对炉壳上行走的磁力火焰切割机起导向作用的限位机构，所不同的是所述限位机构包括连杆构件和滚轮，所述连杆构件包括横杆和竖杆，所述横杆的一端连接于磁力火焰切割机的机座，横杆的另一端连接竖杆，所述滚轮安装于竖杆上并与所述炉壳一侧的端面相接触。[0007]本发明的行走导向是通过炉壳一侧的端面而实现，磁力火焰切割机在行走过程中切割出与炉壳端面一致的断面或坡口。[0008]为适应不同型号规格的磁力火焰切割机使用，所述连杆构件具有上下调节滚轮位置的调节结构。[0009]所述调节结构可以设于横杆与机座的连接处。[0010]所述调节结构还可设于横杆与竖杆的连接处。[0011]设于横杆与竖杆连接处的调节结构包括横杆连接端的外螺纹端头及配合的螺帽，所述外螺纹端头上开设有让竖杆进入的竖直套孔。[0012]本发明的优点：[0013]1、本发明磁力火焰切割机炉壳行走导向装置是在磁力火焰切割机的机座上安装导向机构，以炉壳一侧的端面为限位，能有效避免磁力火焰切割机在行走过程中发生侧移。[0014]2、本发明不仅拓宽了磁力火焰切割机的使用领域，而且能提高切割质量，减少用工、返工。[0015]3、本发明产品结构简单、容易制造、使用灵活、效果显著，利于推广应用。（四）附图说明：[0016]图1是本发明一种实施方式的结构示意图。[0017]图号标识：1、炉壳；2、滚轮；3、横杆；4、竖杆；5机座；6、螺帽。3CN103008822A说明书2/2页（五）具体实施方式：[0018]
