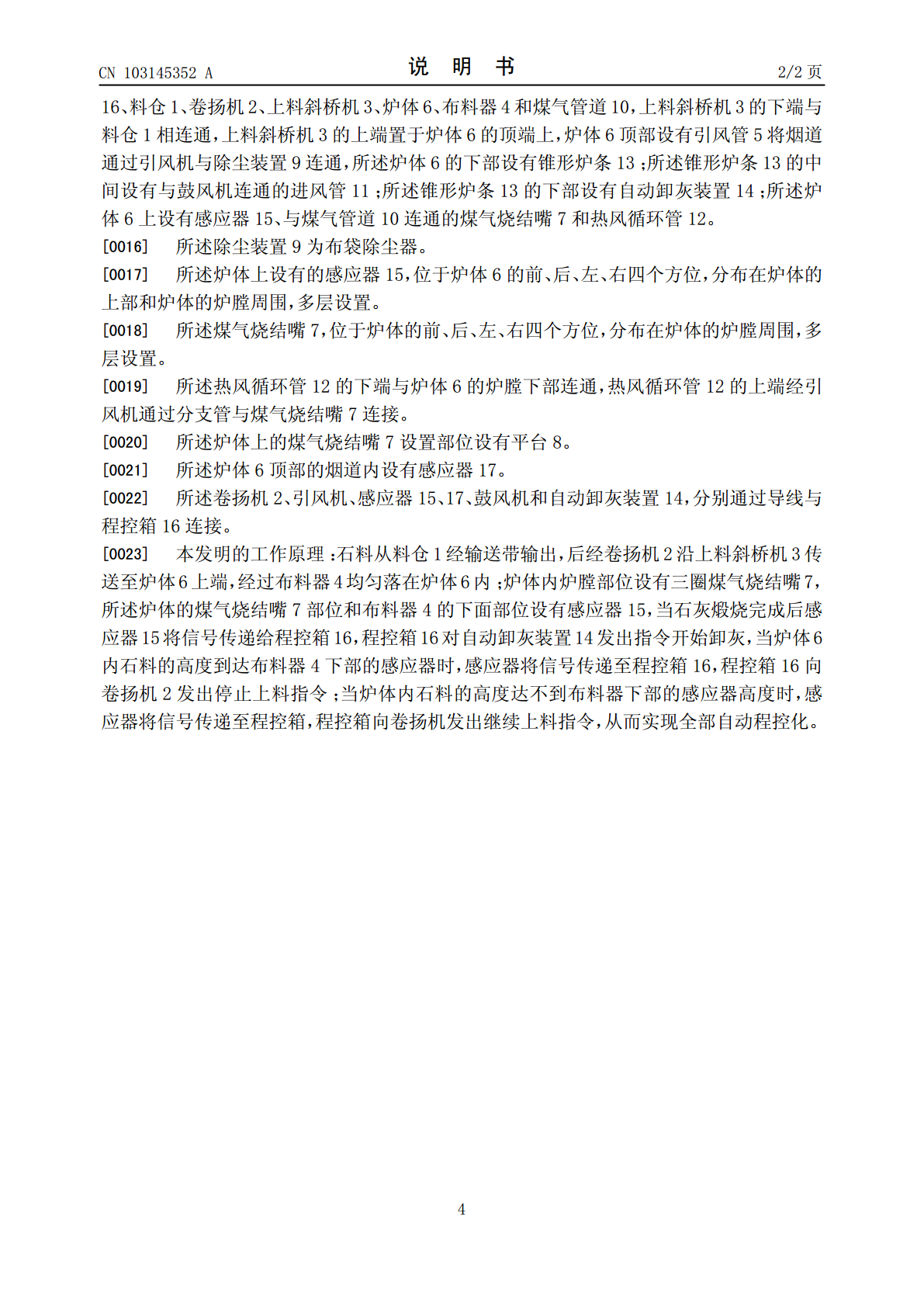

(19)中华人民共和国国家知识产权局*CN103145352A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103145352103145352A(43)申请公布日2013.06.12(21)申请号201310078299.8(22)申请日2013.03.06(71)申请人付金华地址276017山东省临沂市罗庄区高都办事处大毛坦村申请人付全德(72)发明人付金华付全德(51)Int.Cl.C04B2/12(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称环保程控自动化立式煤气石灰窑炉(57)摘要本发明公开了一种环保程控自动化立式煤气石灰窑炉，包括程控箱、料仓、卷扬机、上料斜桥机、炉体、布料器和煤气管道，上料斜桥机的下端与料仓相连通，上料斜桥机的上端置于炉体的顶端上，炉体顶部设有引风管将烟道通过引风机与除尘装置连通，其要点是所述炉体的下部设有锥形炉条；所述锥形炉条的中间设有与鼓风机连通的进风管；所述锥形炉条的下部设有自动卸灰装置；所述炉体上设有感应器、与煤气管道连通的煤气烧结嘴和热风循环管。本发明结构设计合理，可以用煤气、天然气等气体作为燃料，特别适合煤炭资源缺乏而天然气丰富的地区使用，本发明解决了现有技术存在烧结不均匀，有害气体排放量大、生产成本高的技术问题。CN103145352ACN103452ACN103145352A权利要求书1/1页1.一种环保程控自动化立式煤气石灰窑炉，包括程控箱、料仓、卷扬机、上料斜桥机、炉体、布料器和煤气管道，上料斜桥机的下端与料仓相连通，上料斜桥机的上端置于炉体的顶端上，炉体顶部设有引风管将烟道通过引风机与除尘装置连通，其特征是所述炉体的下部设有锥形炉条；所述锥形炉条的中间设有与鼓风机连通的进风管；所述锥形炉条的下部设有自动卸灰装置；所述炉体上设有感应器、与煤气管道连通的煤气烧结嘴和热风循环管。2.根据权利要求1所述的一种环保程控自动化立式煤气石灰窑炉，其特征是所述除尘装置为布袋除尘器。3.根据权利要求1所述的一种环保程控自动化立式煤气石灰窑炉，其特征是所述炉体上设有的感应器，位于炉体的前、后、左、右四个方位，分布在炉体的上部和炉体的炉膛周围，多层设置。4.根据权利要求1所述的一种环保程控自动化立式煤气石灰窑炉，其特征是所述煤气烧结嘴，位于炉体的前、后、左、右四个方位，分布在炉体的炉膛周围，多层设置。5.根据权利要求1所述的一种环保程控自动化立式煤气石灰窑炉，其特征是所述热风循环管的下端与炉体的炉膛下部连通，热风循环管的上端经引风机通过分支管与煤气烧结嘴连接。6.根据权利要求1所述的一种环保程控自动化立式煤气石灰窑炉，其特征是所述炉体上的煤气烧结嘴设置部位设有平台。7.根据权利要求1所述的一种环保程控自动化立式煤气石灰窑炉，其特征是所述炉体顶部的烟道内设有感应器。8.根据权利要求1所述的一种环保程控自动化立式煤气石灰窑炉，其特征是所述卷扬机、引风机、感应器、鼓风机和自动卸灰装置，分别通过导线与程控箱连接。2CN103145352A说明书1/2页环保程控自动化立式煤气石灰窑炉[0001]技术领域本发明属于石灰窑炉技术领域，具体涉及一种环保程控自动化立式煤气石灰窑炉。[0002]背景技术现有技术的石灰窑炉，大多数采用煤炭燃烧，对于山西、东北等煤炭充足的省市还可以，但是像云南等地的煤炭数量少，而且热量低，需要对煤炭进行长途运输，使得生产成本大大增高，而且煤炭燃烧后经除尘后仍含有二氧化硫等有害气体，对环境污染相当严重。另外，炭烧窑炉在布料的时，一旦有偏差就会出现烧结不均匀现象，会造成烧不透或者烧过火，而且在炉体内无法调节。[0003]发明内容本发明的目的是解决现有技术存在烧结不均匀，有害气体排放量大、生产成本高的技术问题，提供一种环保程控自动化立式煤气石灰窑炉，以弥补现有技术的不足。[0004]为实现上述目的，本发明环保程控自动化立式煤气石灰窑炉，包括程控箱、料仓、卷扬机、上料斜桥机、炉体、布料器和煤气管道，上料斜桥机的下端与料仓相连通，上料斜桥机的上端置于炉体的顶端上，炉体顶部设有引风管将烟道通过引风机与除尘装置连通，其要点是所述炉体的下部设有锥形炉条；所述锥形炉条的中间设有与鼓风机连通的进风管；所述锥形炉条的下部设有自动卸灰装置；所述炉体上设有感应器、与煤气管道连通的煤气烧结嘴和热风循环管。[0005]所述除尘装置为布袋除尘器。[0006]所述炉体上设有的感应器，位于炉体的前、后、左、右四个方位，分布在炉体的上部和炉体的炉膛周围，多层设置。[0007]所述煤气烧结嘴，位于炉体的前、后、左、右四个方位，分布在炉体的炉膛周围，多层设置。[0008]为了增氧助燃，所述热风循环管的下端与炉体的炉膛下部连通，热风循环管的上端经引风机通过分支
