一种节能环保的折流立式石灰窑炉.pdf

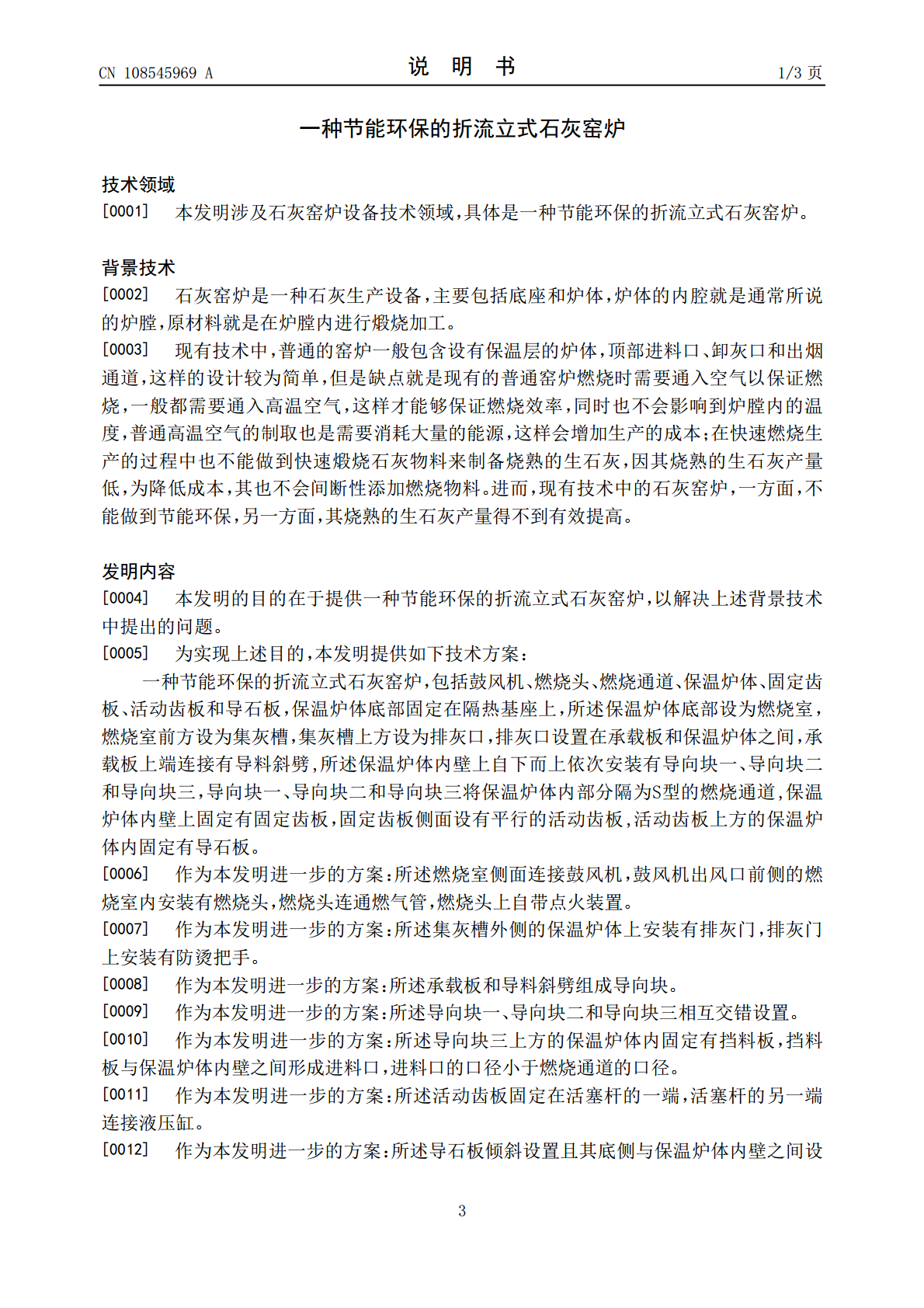

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108545969A(43)申请公布日2018.09.18(21)申请号201810815496.6(22)申请日2018.07.24(71)申请人陈文武地址517200广东省河源市和平县长塘镇阳坑村委会水口村12号(72)发明人陈文武(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.C04B2/12(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种节能环保的折流立式石灰窑炉(57)摘要本发明公开了一种节能环保的折流立式石灰窑炉，包括鼓风机、燃烧头、燃烧通道、保温炉体、固定齿板、活动齿板和导石板，所述保温炉体底部设为燃烧室，燃烧室前方设为集灰槽，集灰槽上方设为排灰口，排灰口设置在承载板和保温炉体之间，承载板上端连接有导料斜劈,所述保温炉体内导向块一、导向块二和导向块三将保温炉体内部分隔为S型的燃烧通道；方便石料自上而下呈S型滑落，延长其烧制路径和烧制时间，也方便燃烧室内烟气呈S型自下而上流动，与燃烧通道内的下落的石料形成对流，促进将石料烧制呈石灰的充分性；有效吸收烟气中的余热进行预热，降低烟气从烟囱排出的热损耗，配合石料在燃烧通道内的烧制，保证石灰窑炉烧制的效率和效果。CN108545969ACN108545969A权利要求书1/1页1.一种节能环保的折流立式石灰窑炉，包括鼓风机(1)、燃烧头(3)、燃烧通道(13)、保温炉体(16)、固定齿板(19)、活动齿板(20)和导石板(25)，其特征在于,保温炉体(16)底部固定在隔热基座(5)上，所述保温炉体(16)底部设为燃烧室(4)，燃烧室(4)前方设为集灰槽(8)，集灰槽(8)上方设为排灰口(11)，排灰口(11)设置在承载板(6)和保温炉体(16)之间，承载板(6)上端连接有导料斜劈(7),所述保温炉体(16)内壁上自下而上依次安装有导向块一(12)、导向块二(14)和导向块三(15)，导向块一(12)、导向块二(14)和导向块三(15)将保温炉体(16)内部分隔为S型的燃烧通道(13),保温炉体(16)内壁上固定有固定齿板(19)，固定齿板(19)侧面设有平行的活动齿板(20),活动齿板(20)上方的保温炉体(16)内固定有导石板(25)。2.根据权利要求1所述的一种节能环保的折流立式石灰窑炉，其特征在于，所述燃烧室(4)侧面连接鼓风机(1)，鼓风机(1)出风口前侧的燃烧室(4)内安装有燃烧头(3)，燃烧头(3)连通燃气管(2)，燃烧头(3)上自带点火装置。3.根据权利要求1所述的一种节能环保的折流立式石灰窑炉，其特征在于，所述集灰槽(8)外侧的保温炉体(16)上安装有排灰门(9)，排灰门(9)上安装有防烫把手(10)。4.根据权利要求1所述的一种节能环保的折流立式石灰窑炉，其特征在于，所述承载板(6)和导料斜劈(7)组成导向块。5.根据权利要求1所述的一种节能环保的折流立式石灰窑炉，其特征在于，所述导向块一(12)、导向块二(14)和导向块三(15)相互交错设置。6.根据权利要求5所述的一种节能环保的折流立式石灰窑炉，其特征在于，所述导向块三(15)上方的保温炉体(16)内固定有挡料板(17)，挡料板(17)与保温炉体(16)内壁之间形成进料口(18)，进料口(18)的口径小于燃烧通道(13)的口径。7.根据权利要求1所述的一种节能环保的折流立式石灰窑炉，其特征在于，所述活动齿板(20)固定在活塞杆(21)的一端，活塞杆(21)的另一端连接液压缸(22)。8.根据权利要求1所述的一种节能环保的折流立式石灰窑炉，其特征在于，所述导石板(25)倾斜设置且其底侧与保温炉体(16)内壁之间设为落石口(24)，落石口(24)设置在进料口(18)上方。9.根据权利要求8所述的一种节能环保的折流立式石灰窑炉，其特征在于，所述导石板(25)上方的保温炉体(16)侧面安装有阻料板(27)，阻料板(27)外侧安装有添加斗(26)，保温炉体(16)顶部安装有烟囱(28)。2CN108545969A说明书1/3页一种节能环保的折流立式石灰窑炉技术领域[0001]本发明涉及石灰窑炉设备技术领域，具体是一种节能环保的折流立式石灰窑炉。背景技术[0002]石灰窑炉是一种石灰生产设备，主要包括底座和炉体，炉体的内腔就是通常所说的炉膛，原材料就是在炉膛内进行煅烧加工。[0003]现有技术中，普通的窑炉一般包含设有保温层的炉体，顶部进料口、卸灰口和出烟通道，这样的设计较为简单，但是缺点就是现有的普通窑炉燃烧时需要通入空气以保证燃烧，一般都需要通入高温空气，这样才能够保证燃烧效率，同时也不会影响到炉膛内的温度，普通高温空气的制取也是需要消耗大量的能源，这样会
