一种低品位菱镁矿多级分段选矿提纯及综合利用方法.pdf

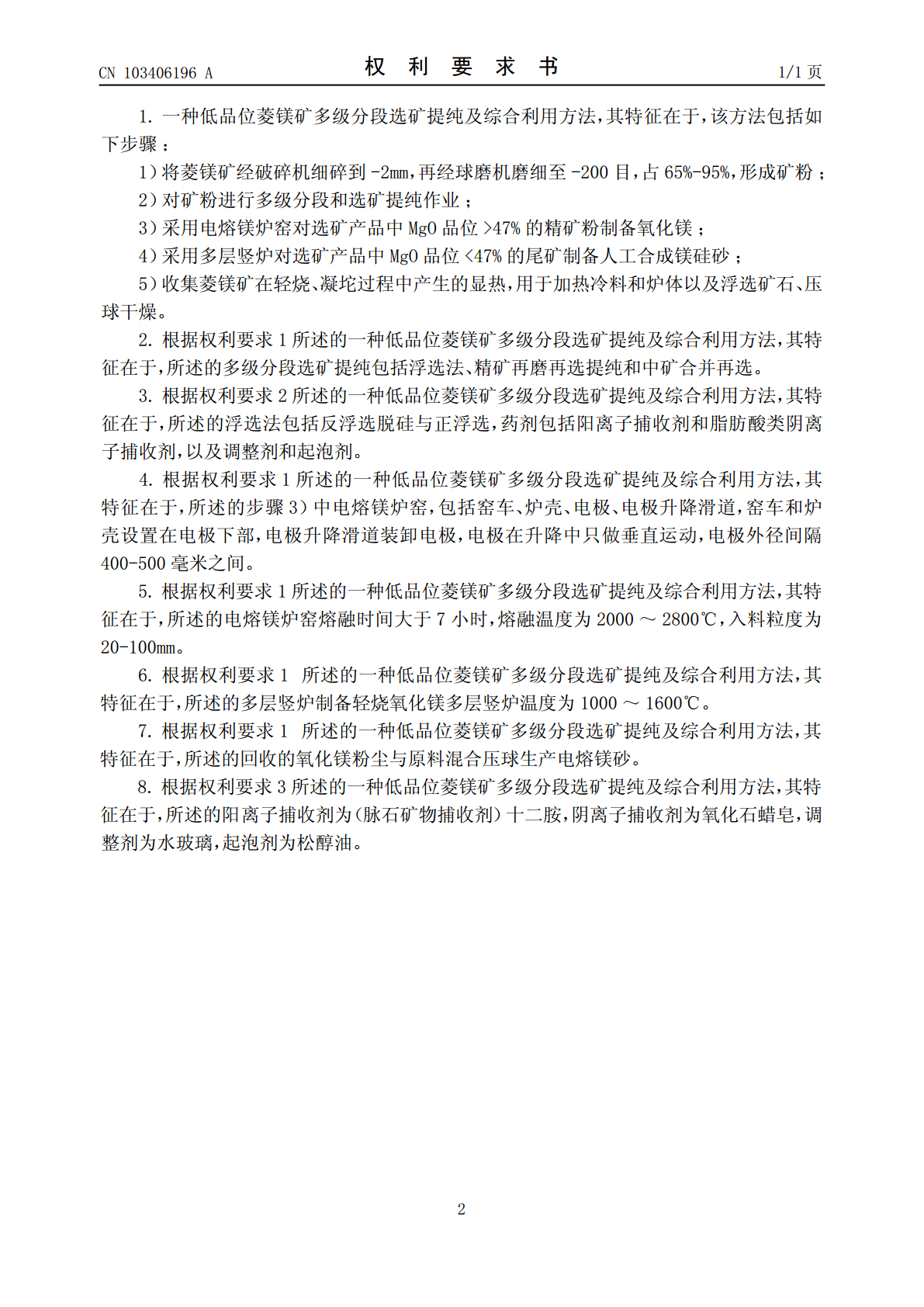

(19)中华人民共和国国家知识产权局*CN103406196A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103406196103406196A(43)申请公布日2013.11.27(21)申请号201310363267.2(22)申请日2013.08.16(71)申请人辽宁东和耐火材料集团有限公司地址114207辽宁省鞍山市海城市牌楼镇南沟村(72)发明人毕胜民(74)专利代理机构鞍山嘉讯科技专利事务所21224代理人张群(51)Int.Cl.B03B7/00(2006.01)B03B9/06(2006.01)B03B1/00(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图2页附图2页(54)发明名称一种低品位菱镁矿多级分段选矿提纯及综合利用方法(57)摘要一种低品位菱镁矿多级分段选矿提纯及综合利用方法，通过将低品位菱镁矿破碎、磨矿、分级、分选提纯、选矿产品轻烧、轻烧后有用组分转化为镁盐制备高纯氧化镁、生产电熔镁、尾矿制备镁橄榄石及余热回收用于选矿加热、粉尘回收压块制备电熔镁原料。与现有的技术相比，本发明的有益效果是：实现了菱镁矿尾矿零排放，高效利用了矿产资源，尤其是采用多层竖炉和多层焙烧，节约能耗，使得经济效益最大化。工艺简单、生产成本低、产品纯度高、产出率高、不污染环境。CN103406196ACN103469ACN103406196A权利要求书1/1页1.一种低品位菱镁矿多级分段选矿提纯及综合利用方法，其特征在于，该方法包括如下步骤：1）将菱镁矿经破碎机细碎到-2mm，再经球磨机磨细至-200目，占65%-95%，形成矿粉；2）对矿粉进行多级分段和选矿提纯作业；3）采用电熔镁炉窑对选矿产品中MgO品位>47%的精矿粉制备氧化镁；4）采用多层竖炉对选矿产品中MgO品位<47%的尾矿制备人工合成镁硅砂；5）收集菱镁矿在轻烧、凝坨过程中产生的显热，用于加热冷料和炉体以及浮选矿石、压球干燥。2.根据权利要求1所述的一种低品位菱镁矿多级分段选矿提纯及综合利用方法，其特征在于，所述的多级分段选矿提纯包括浮选法、精矿再磨再选提纯和中矿合并再选。3.根据权利要求2所述的一种低品位菱镁矿多级分段选矿提纯及综合利用方法，其特征在于，所述的浮选法包括反浮选脱硅与正浮选，药剂包括阳离子捕收剂和脂肪酸类阴离子捕收剂，以及调整剂和起泡剂。4.根据权利要求1所述的一种低品位菱镁矿多级分段选矿提纯及综合利用方法，其特征在于，所述的步骤3）中电熔镁炉窑，包括窑车、炉壳、电极、电极升降滑道，窑车和炉壳设置在电极下部，电极升降滑道装卸电极，电极在升降中只做垂直运动，电极外径间隔400-500毫米之间。5.根据权利要求1所述的一种低品位菱镁矿多级分段选矿提纯及综合利用方法，其特征在于，所述的电熔镁炉窑熔融时间大于7小时，熔融温度为2000～2800℃，入料粒度为20-100mm。6.根据权利要求1所述的一种低品位菱镁矿多级分段选矿提纯及综合利用方法，其特征在于，所述的多层竖炉制备轻烧氧化镁多层竖炉温度为1000～1600℃。7.根据权利要求1所述的一种低品位菱镁矿多级分段选矿提纯及综合利用方法，其特征在于，所述的回收的氧化镁粉尘与原料混合压球生产电熔镁砂。8.根据权利要求3所述的一种低品位菱镁矿多级分段选矿提纯及综合利用方法，其特征在于，所述的阳离子捕收剂为（脉石矿物捕收剂）十二胺，阴离子捕收剂为氧化石蜡皂，调整剂为水玻璃，起泡剂为松醇油。2CN103406196A说明书1/3页一种低品位菱镁矿多级分段选矿提纯及综合利用方法技术领域[0001]本发明涉及一种选矿领域，尤其是一种低品位菱镁矿多级分段选矿提纯及综合利用方法。背景技术[0002]菱镁矿是一种非常重要的非金属矿物，广泛应用于冶金、建材和化工等行业。我国菱镁矿以量大质优闻名于世，但是由于长期以来弃贫采优的采矿方式，造成我国高品位菱镁矿资源日益减少，大量低品位菱镁矿被废弃堆存未得到有效利用，造成资源的巨大浪费。然而高品位菱镁矿资源日趋减少，已经难以满足市场的需求，急需找到适合低品位菱镁矿的提纯方法。发明内容[0003]本发明的目的在于提供一种低品位菱镁矿多级分段选矿提纯及综合利用方法，将低品位菱镁矿破碎、磨矿、分级、分选提纯、选矿产品轻烧、轻烧后有用组分转化为镁盐制备高纯氧化镁、生产电熔镁、尾矿制备镁橄榄石及余热回收用于选矿加热、粉尘回收压块制备电熔镁原料。具有菱镁矿尾矿零排放、高效利用资源，尤其是采用多层竖炉和多层焙烧，节约能耗、经济效益好的优点。[0004]为实现上述目的，本发明采用以下技术方案实现：[0005]一种低品位菱镁矿多级分段选矿提纯及综合利用方法，其特征在于，该方法包括如下步骤：[0006]1）将菱镁矿经破碎机细碎到-2mm，再经球磨机磨细至-
