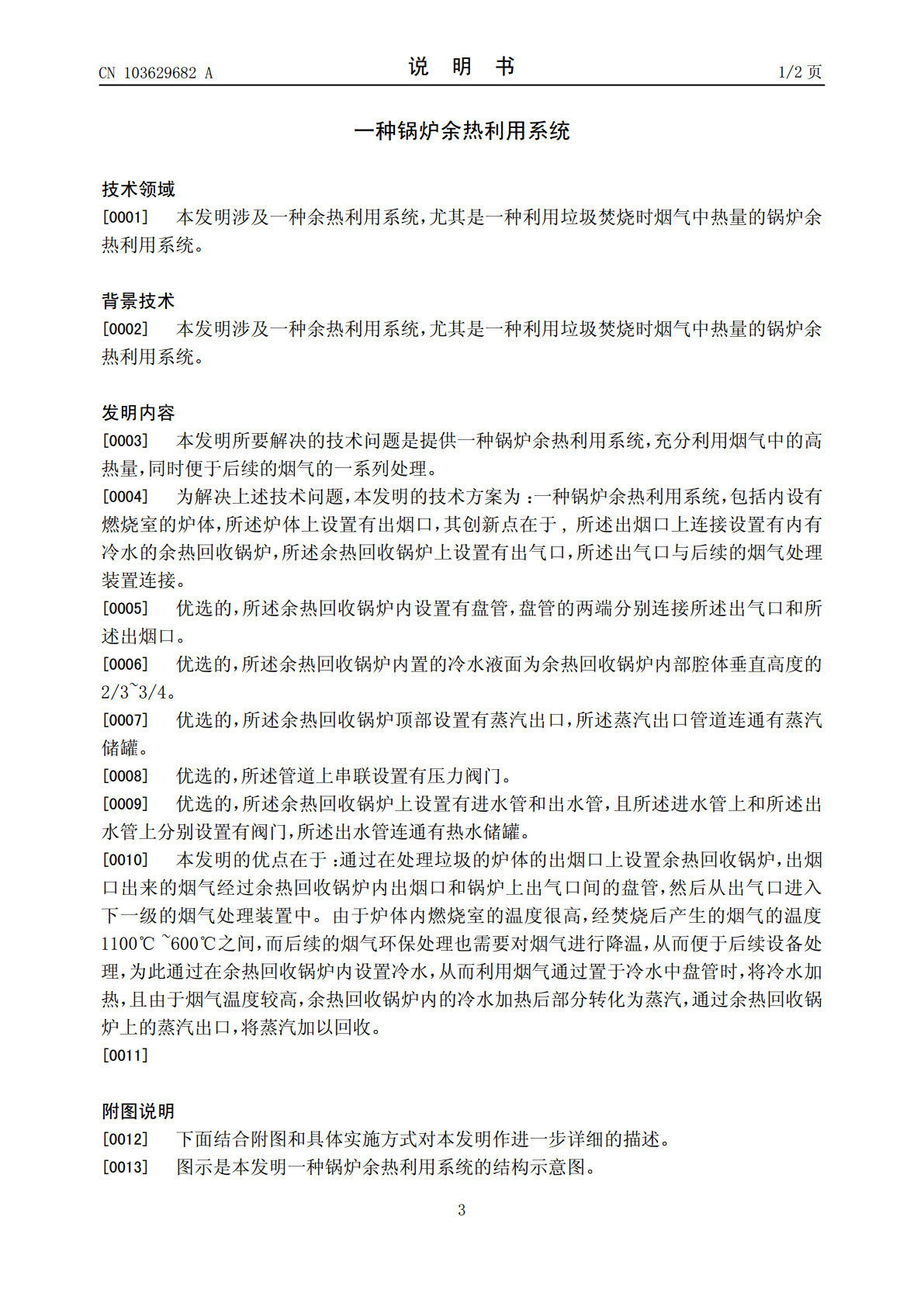

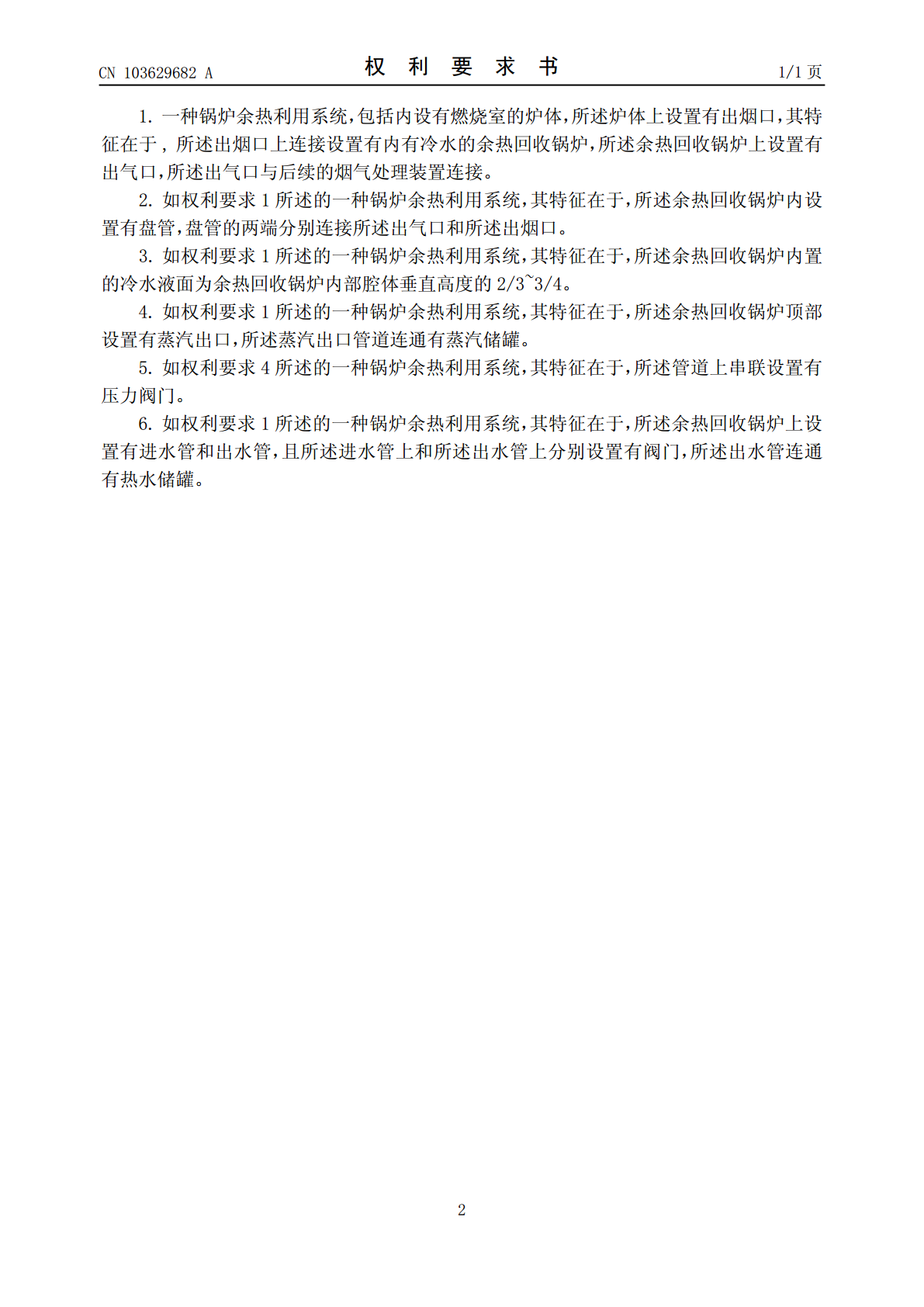

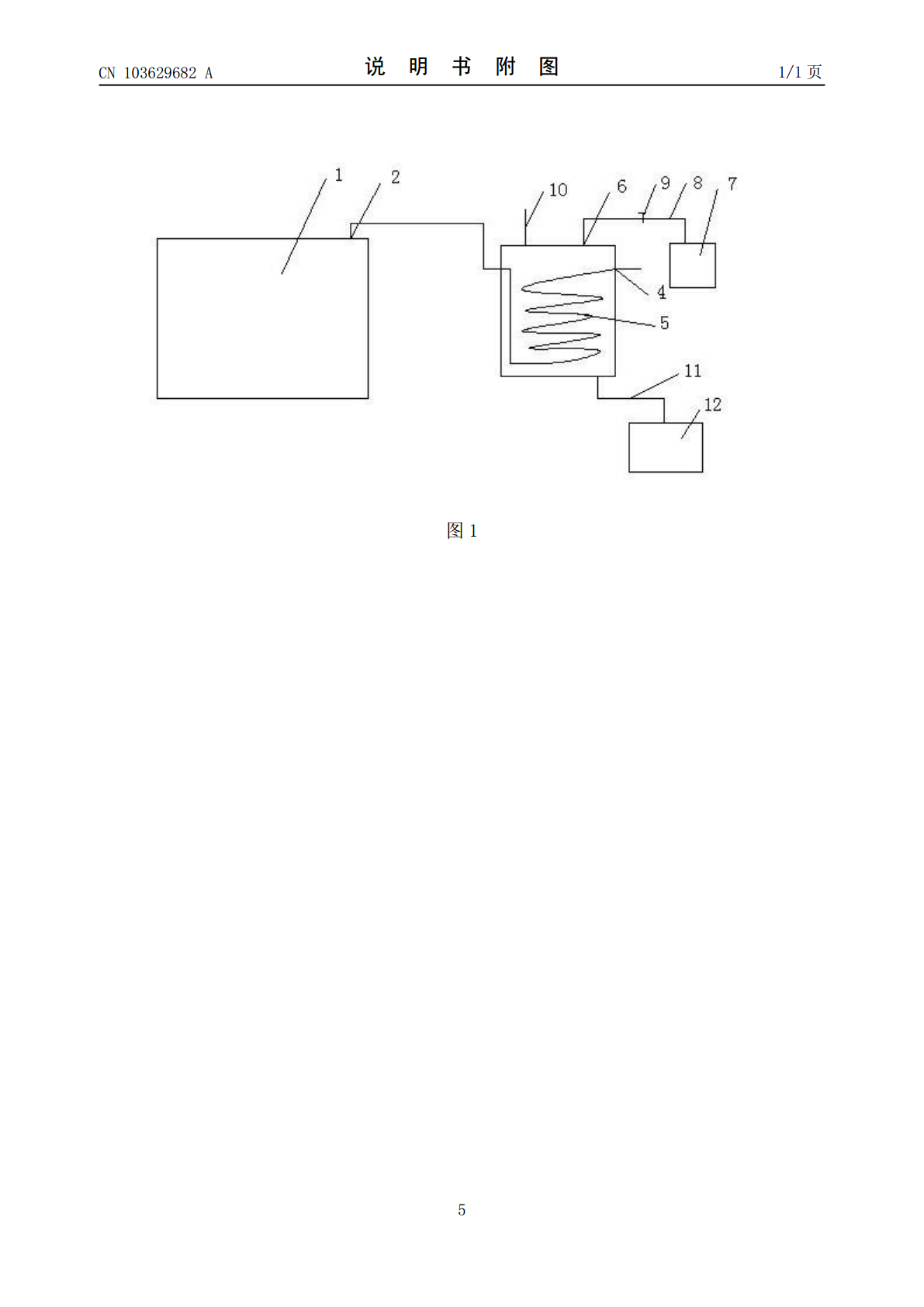

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103629682103629682A(43)申请公布日2014.03.12(21)申请号201310569404.8(22)申请日2013.11.13(71)申请人江苏和顺环保股份有限公司地址215000江苏省苏州市工业园区胜浦镇澄浦路18号(72)发明人何金彬许怡(51)Int.Cl.F23G5/46(2006.01)F22B1/18(2006.01)F24H1/20(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种锅炉余热利用系统(57)摘要本发明公开了一种锅炉余热利用系统,包括内设有燃烧室的炉体,所述炉体上设置有出烟口,其特征在于,所述出烟口上连接设置有内置冷水的余热回收锅炉,所述余热回收锅炉上设置有出气口,所述出气口与后续的烟气处理装置连接。由于炉体内燃烧室的温度很高,经焚烧后产生的烟气的温度1100℃~600℃之间,而后续的烟气环保处理也需要对烟气进行降温,从而便于后续设备处理,为此通过在余热回收锅炉内设置冷水,从而利用烟气通过置于冷水中盘管时,将冷水加热,且由于烟气温度较高,余热回收锅炉内的冷水加热后部分转化为蒸汽,通过余热回收锅炉上的蒸汽出口,将蒸汽加以回收。CN103629682ACN1036298ACN103629682A权利要求书1/1页1.一种锅炉余热利用系统,包括内设有燃烧室的炉体,所述炉体上设置有出烟口,其特征在于,所述出烟口上连接设置有内有冷水的余热回收锅炉,所述余热回收锅炉上设置有出气口,所述出气口与后续的烟气处理装置连接。2.如权利要求1所述的一种锅炉余热利用系统,其特征在于,所述余热回收锅炉内设置有盘管,盘管的两端分别连接所述出气口和所述出烟口。3.如权利要求1所述的一种锅炉余热利用系统,其特征在于,所述余热回收锅炉内置的冷水液面为余热回收锅炉内部腔体垂直高度的2/3~3/4。4.如权利要求1所述的一种锅炉余热利用系统,其特征在于,所述余热回收锅炉顶部设置有蒸汽出口,所述蒸汽出口管道连通有蒸汽储罐。5.如权利要求4所述的一种锅炉余热利用系统,其特征在于,所述管道上串联设置有压力阀门。6.如权利要求1所述的一种锅炉余热利用系统,其特征在于,所述余热回收锅炉上设置有进水管和出水管,且所述进水管上和所述出水管上分别设置有阀门,所述出水管连通有热水储罐。2CN103629682A说明书1/2页一种锅炉余热利用系统技术领域[0001]本发明涉及一种余热利用系统,尤其是一种利用垃圾焚烧时烟气中热量的锅炉余热利用系统。背景技术[0002]本发明涉及一种余热利用系统,尤其是一种利用垃圾焚烧时烟气中热量的锅炉余热利用系统。发明内容[0003]本发明所要解决的技术问题是提供一种锅炉余热利用系统,充分利用烟气中的高热量,同时便于后续的烟气的一系列处理。[0004]为解决上述技术问题,本发明的技术方案为:一种锅炉余热利用系统,包括内设有燃烧室的炉体,所述炉体上设置有出烟口,其创新点在于,所述出烟口上连接设置有内有冷水的余热回收锅炉,所述余热回收锅炉上设置有出气口,所述出气口与后续的烟气处理装置连接。[0005]优选的,所述余热回收锅炉内设置有盘管,盘管的两端分别连接所述出气口和所述出烟口。[0006]优选的,所述余热回收锅炉内置的冷水液面为余热回收锅炉内部腔体垂直高度的2/3~3/4。[0007]优选的,所述余热回收锅炉顶部设置有蒸汽出口,所述蒸汽出口管道连通有蒸汽储罐。[0008]优选的,所述管道上串联设置有压力阀门。[0009]优选的,所述余热回收锅炉上设置有进水管和出水管,且所述进水管上和所述出水管上分别设置有阀门,所述出水管连通有热水储罐。[0010]本发明的优点在于:通过在处理垃圾的炉体的出烟口上设置余热回收锅炉,出烟口出来的烟气经过余热回收锅炉内出烟口和锅炉上出气口间的盘管,然后从出气口进入下一级的烟气处理装置中。由于炉体内燃烧室的温度很高,经焚烧后产生的烟气的温度1100℃~600℃之间,而后续的烟气环保处理也需要对烟气进行降温,从而便于后续设备处理,为此通过在余热回收锅炉内设置冷水,从而利用烟气通过置于冷水中盘管时,将冷水加热,且由于烟气温度较高,余热回收锅炉内的冷水加热后部分转化为蒸汽,通过余热回收锅炉上的蒸汽出口,将蒸汽加以回收。[0011]附图说明[0012]下面结合附图和具体实施方式对本发明作进一步详细的描述。[0013]图示是本发明一种锅炉余热利用系统的结构示意图。3CN103629682A说明书2/2页[0014]图中:1-炉体、2-出烟口、3-余热回收锅炉、4-出气口、5-盘管、6-蒸汽出口、7-蒸汽储罐、8-管道、9-压力阀门、10-
