一种消除燃煤锅炉烟气脱硫“石膏雨”的脱硫吸收塔.pdf

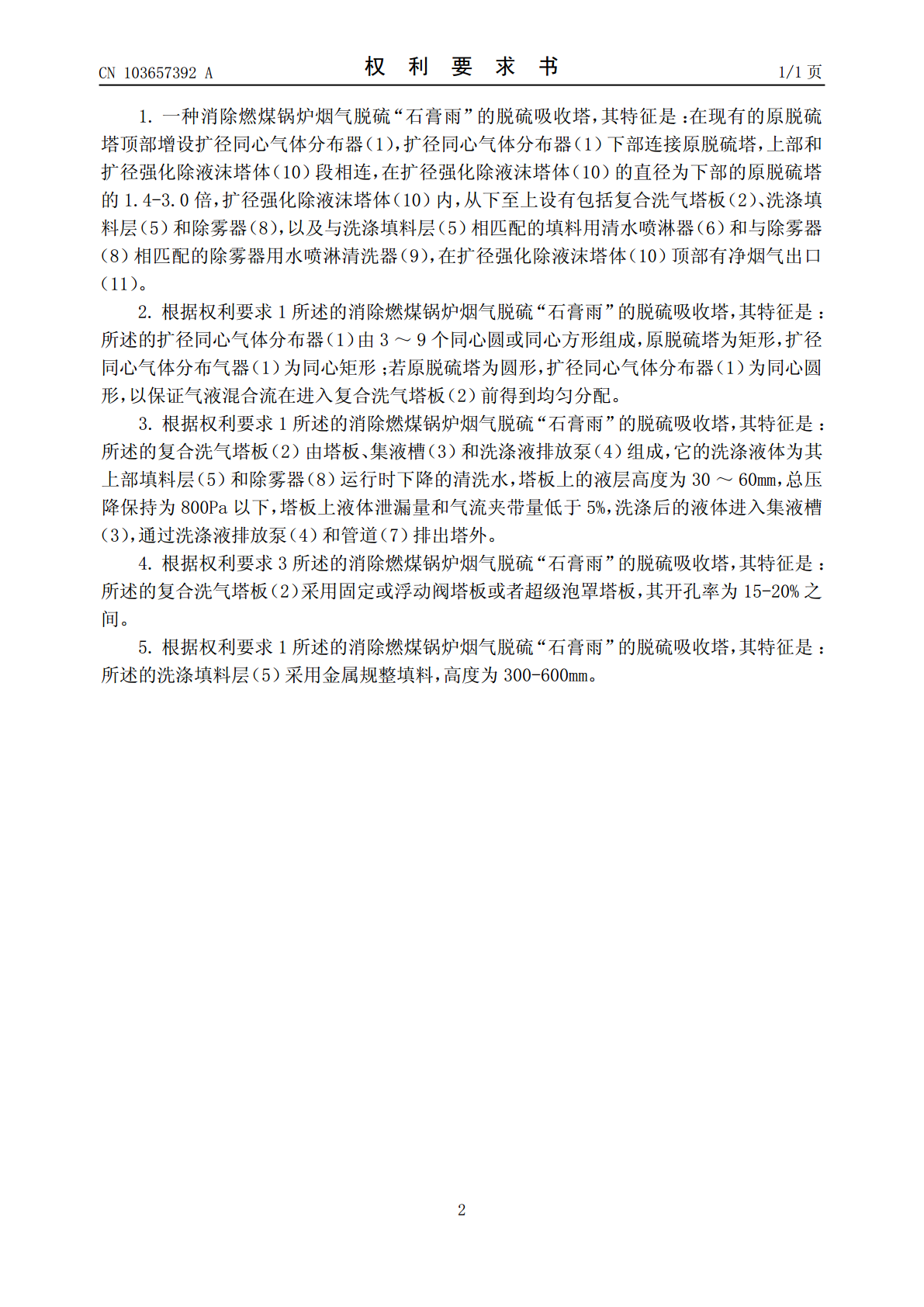

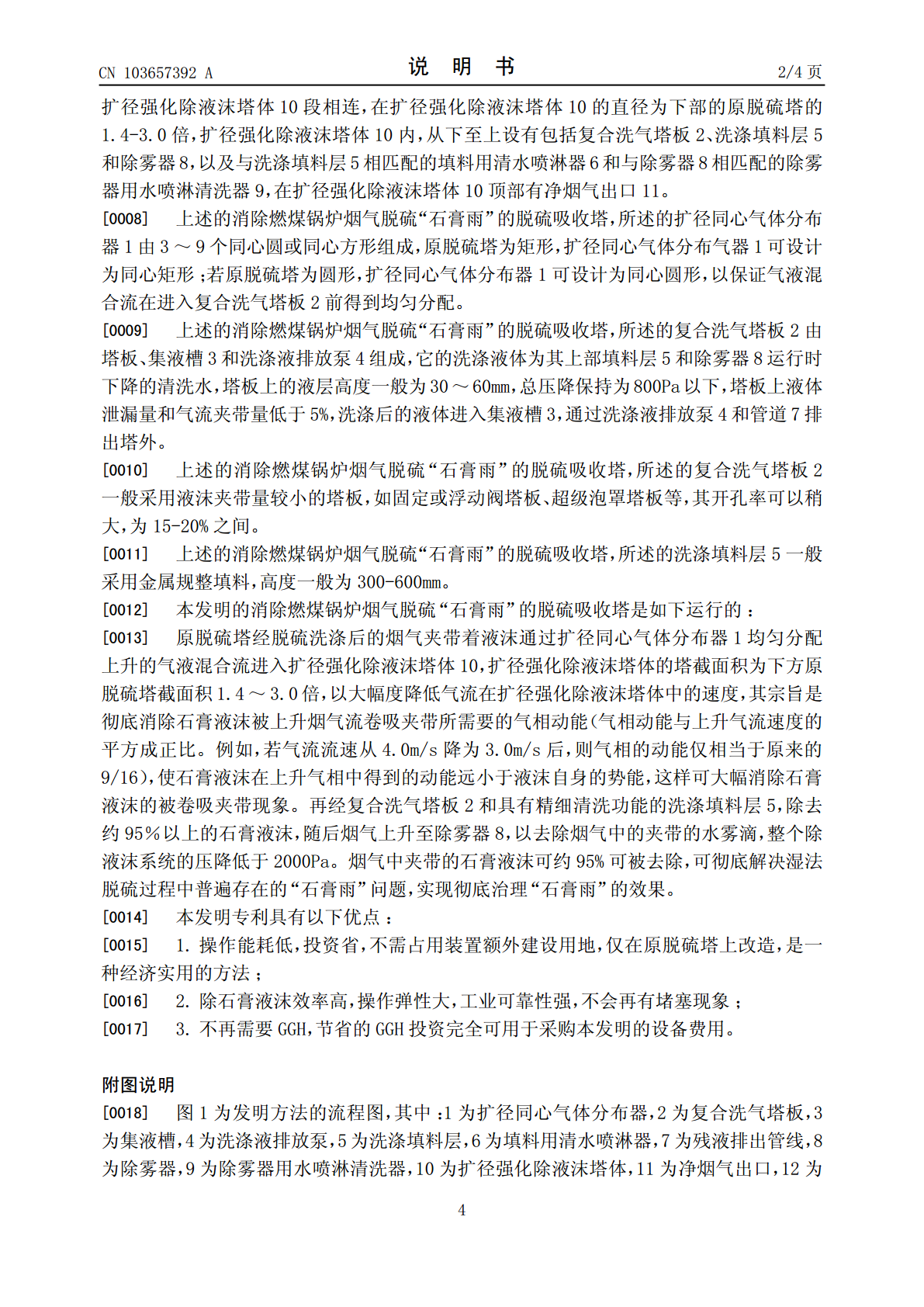

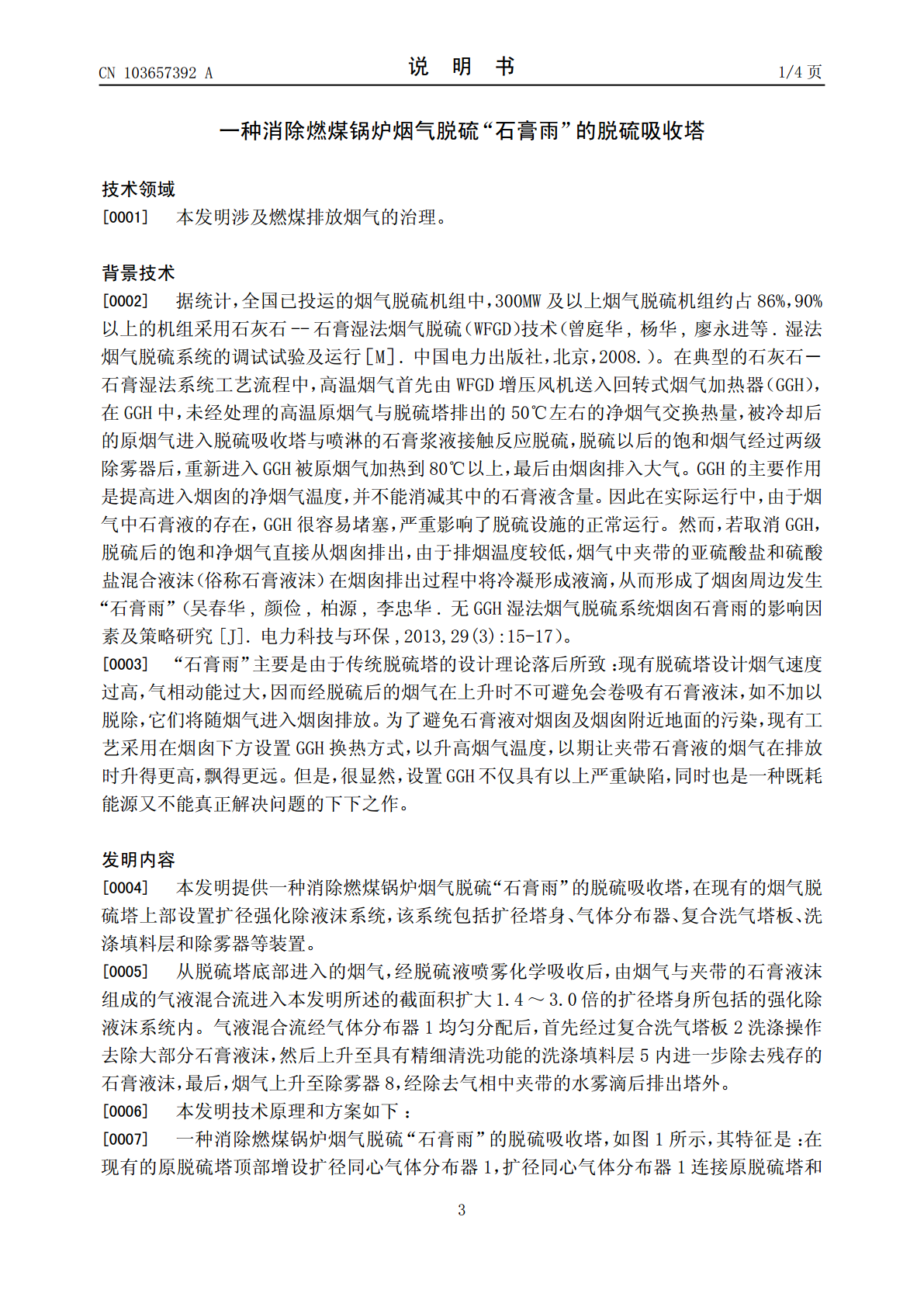

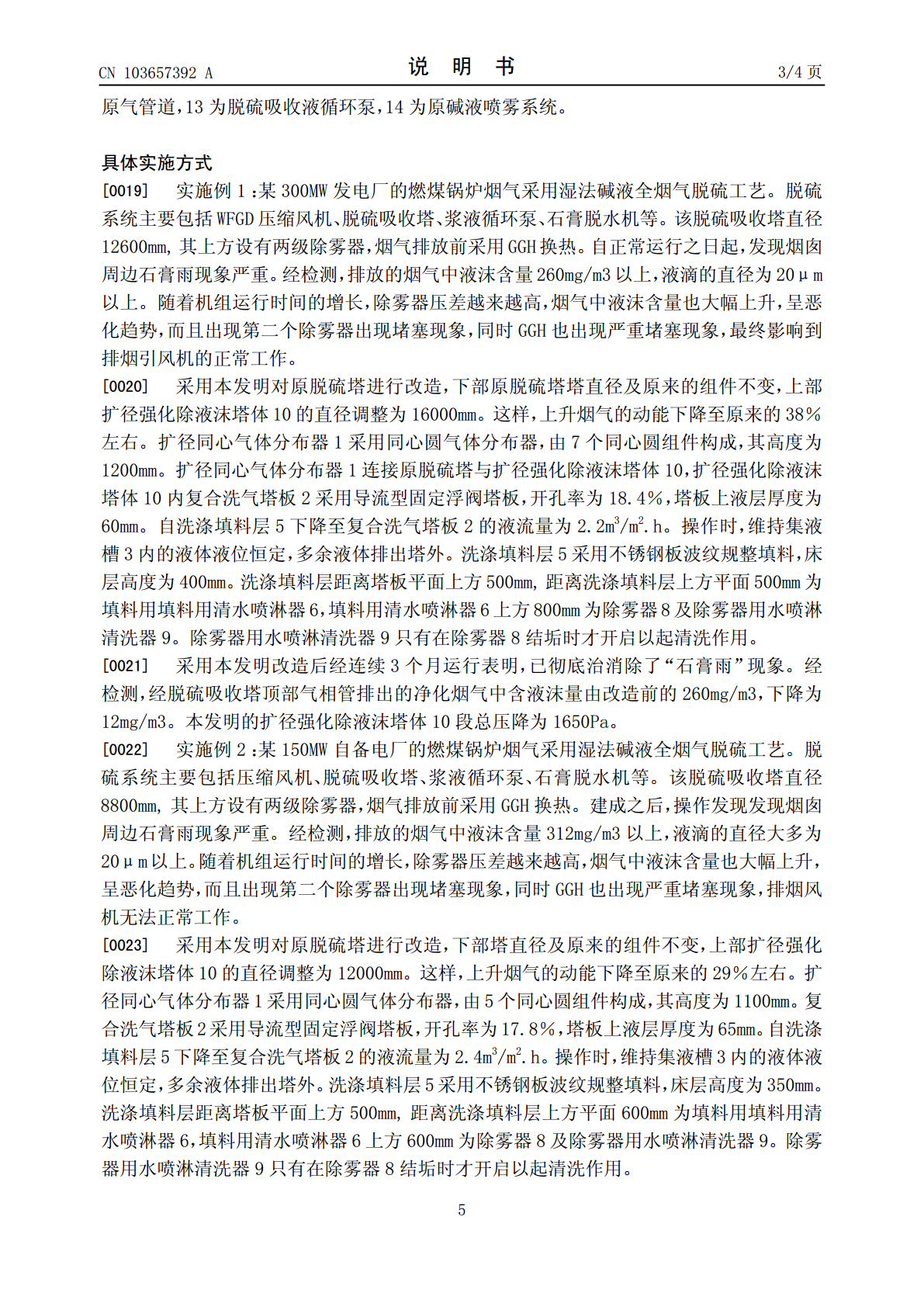

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103657392103657392A(43)申请公布日2014.03.26(21)申请号201310681571.1(22)申请日2013.12.12(71)申请人南京大学地址210093江苏省南京市鼓楼区汉口路22号(72)发明人张志炳张锋孟为民罗华勋巫先坤(74)专利代理机构南京知识律师事务所32207代理人黄嘉栋(51)Int.Cl.B01D53/80(2006.01)B01D53/96(2006.01)B01D53/50(2006.01)权权利要求书1页利要求书1页说明书4页说明书4页附图1页附图1页(54)发明名称一种消除燃煤锅炉烟气脱硫“石膏雨”的脱硫吸收塔(57)摘要一种消除燃煤锅炉烟气脱硫“石膏雨”的脱硫吸收塔，如图1所示，其特征是：在现有的原脱硫塔顶部增设扩径同心气体分布器1，扩径同心气体分布器1连接原脱硫塔和扩径强化除液沫塔体10段相连，在扩径强化除液沫塔体10的直径为下部的原脱硫塔的1.4-3.0倍，扩径强化除液沫塔体10内，从下至上设有包括复合洗气塔板2、洗涤填料层5和除雾器8，以及与洗涤填料层5相匹配的填料用清水喷淋器6和与除雾器8相匹配的除雾器用水喷淋清洗器9，在扩径强化除液沫塔体10顶部有净烟气出口11。本发明可彻底消除“石膏雨”的污染，同时具有操作弹性大、抗脏堵、能耗低、投资少和效率高之突出优点。CN103657392ACN10365792ACN103657392A权利要求书1/1页1.一种消除燃煤锅炉烟气脱硫“石膏雨”的脱硫吸收塔，其特征是：在现有的原脱硫塔顶部增设扩径同心气体分布器（1），扩径同心气体分布器（1）下部连接原脱硫塔，上部和扩径强化除液沫塔体（10）段相连，在扩径强化除液沫塔体（10）的直径为下部的原脱硫塔的1.4-3.0倍，扩径强化除液沫塔体（10）内，从下至上设有包括复合洗气塔板（2）、洗涤填料层（5）和除雾器（8），以及与洗涤填料层（5）相匹配的填料用清水喷淋器（6）和与除雾器（8）相匹配的除雾器用水喷淋清洗器（9），在扩径强化除液沫塔体（10）顶部有净烟气出口（11）。2.根据权利要求1所述的消除燃煤锅炉烟气脱硫“石膏雨”的脱硫吸收塔，其特征是：所述的扩径同心气体分布器（1）由3～9个同心圆或同心方形组成，原脱硫塔为矩形，扩径同心气体分布气器（1）为同心矩形；若原脱硫塔为圆形，扩径同心气体分布器（1）为同心圆形，以保证气液混合流在进入复合洗气塔板（2）前得到均匀分配。3.根据权利要求1所述的消除燃煤锅炉烟气脱硫“石膏雨”的脱硫吸收塔，其特征是：所述的复合洗气塔板（2）由塔板、集液槽（3）和洗涤液排放泵（4）组成，它的洗涤液体为其上部填料层（5）和除雾器（8）运行时下降的清洗水，塔板上的液层高度为30～60mm，总压降保持为800Pa以下，塔板上液体泄漏量和气流夹带量低于5%，洗涤后的液体进入集液槽（3），通过洗涤液排放泵（4）和管道（7）排出塔外。4.根据权利要求3所述的消除燃煤锅炉烟气脱硫“石膏雨”的脱硫吸收塔，其特征是：所述的复合洗气塔板（2）采用固定或浮动阀塔板或者超级泡罩塔板，其开孔率为15-20%之间。5.根据权利要求1所述的消除燃煤锅炉烟气脱硫“石膏雨”的脱硫吸收塔，其特征是：所述的洗涤填料层（5）采用金属规整填料，高度为300-600mm。2CN103657392A说明书1/4页一种消除燃煤锅炉烟气脱硫“石膏雨”的脱硫吸收塔技术领域[0001]本发明涉及燃煤排放烟气的治理。背景技术[0002]据统计，全国已投运的烟气脱硫机组中，300MW及以上烟气脱硫机组约占86%，90%以上的机组采用石灰石--石膏湿法烟气脱硫（WFGD）技术（曾庭华,杨华,廖永进等.湿法烟气脱硫系统的调试试验及运行［M］.中国电力出版社，北京，2008.）。在典型的石灰石－石膏湿法系统工艺流程中，高温烟气首先由WFGD增压风机送入回转式烟气加热器（GGH），在GGH中，未经处理的高温原烟气与脱硫塔排出的50℃左右的净烟气交换热量，被冷却后的原烟气进入脱硫吸收塔与喷淋的石膏浆液接触反应脱硫，脱硫以后的饱和烟气经过两级除雾器后，重新进入GGH被原烟气加热到80℃以上，最后由烟囱排入大气。GGH的主要作用是提高进入烟囱的净烟气温度，并不能消减其中的石膏液含量。因此在实际运行中，由于烟气中石膏液的存在，GGH很容易堵塞，严重影响了脱硫设施的正常运行。然而，若取消GGH，脱硫后的饱和净烟气直接从烟囱排出，由于排烟温度较低，烟气中夹带的亚硫酸盐和硫酸盐混合液沫（俗称石膏液沫）在烟囱排出过程中将冷凝形成液滴，从而形成了烟囱周边发生“石膏雨”（吴春华,颜俭,柏源,李忠华.无GGH湿法烟气脱硫系统烟囱石膏
