一种用稻壳、玉米杆、椰子壳制备活性炭的方法.pdf

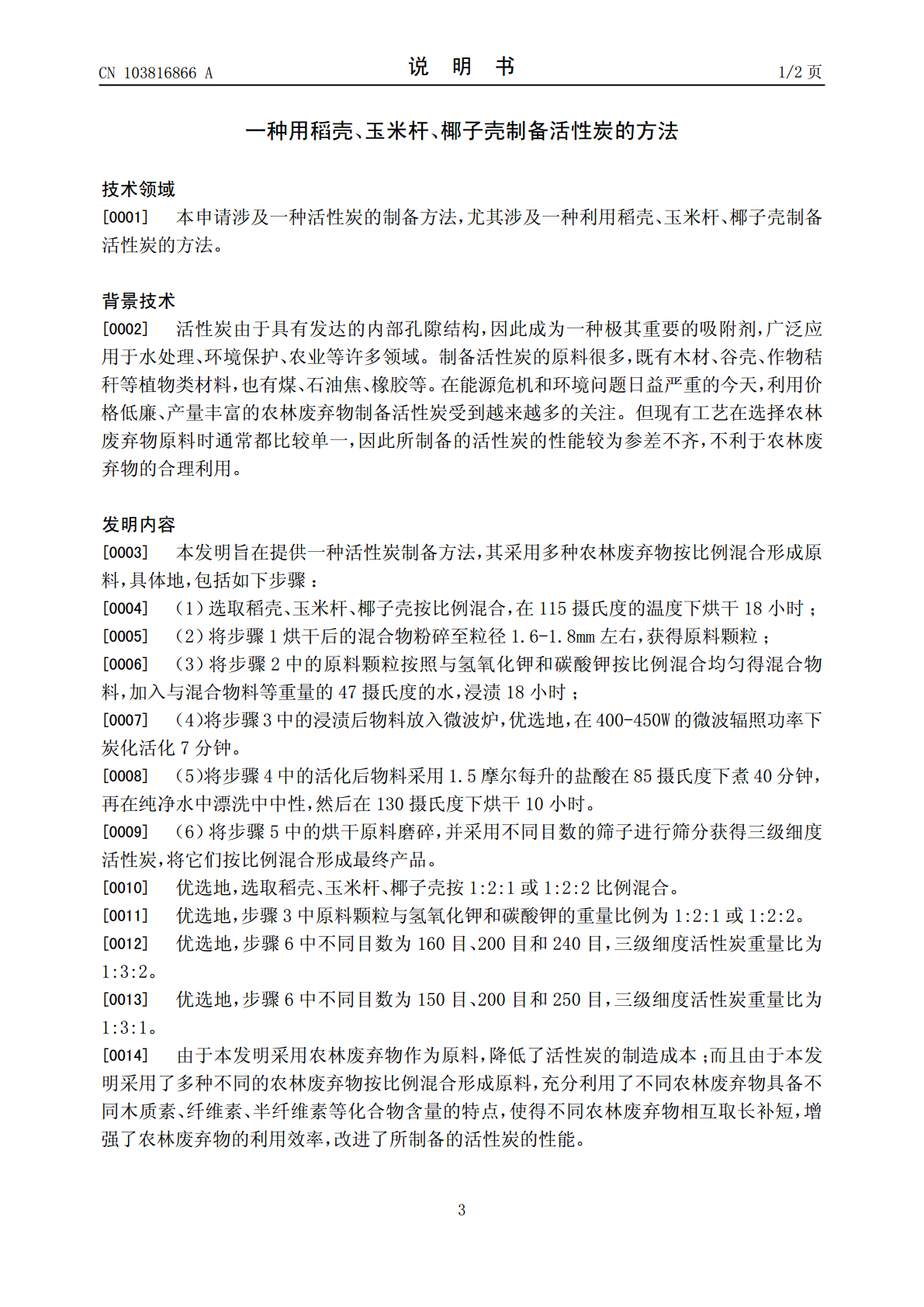

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103816866103816866A(43)申请公布日2014.05.28(21)申请号201310496675.5(22)申请日2013.10.21(71)申请人溧阳市浙大产学研服务中心有限公司地址213300江苏省常州市溧阳市溧城镇东门大街67号(72)发明人梅欣(74)专利代理机构南京天翼专利代理有限责任公司32112代理人黄明哲(51)Int.Cl.B01J20/20(2006.01)B01J20/30(2006.01)C01B31/08(2006.01)权利要求书1页权利要求书1页说明书2页说明书2页(54)发明名称一种用稻壳、玉米杆、椰子壳制备活性炭的方法(57)摘要一种利用稻壳、玉米杆、椰子壳制备活性炭的方法，包括选取稻壳、玉米杆、椰子壳按比例混合，将烘干后的混合物粉碎得原料，将原料颗粒与活化剂混合均匀得混合物料，加入水浸渍，将浸渍后物料放入微波炉进行炭化活化，依次酸洗和水洗、烘干，将烘干原料磨碎，并采用不同目数的筛子进行筛分获得三级细度活性炭，将它们按比例混合形成最终产品。根据本发明所制备的活性炭具有良好的吸附性能和使用寿命。CN103816866ACN10386ACN103816866A权利要求书1/1页1.一种利用稻壳、玉米杆、椰子壳制备活性炭的方法，包括如下步骤：（1）选取稻壳、玉米杆、椰子壳按比例混合，在115摄氏度的温度下烘干18小时；（2）将步骤1烘干后的混合物粉碎至粒径1.6-1.8mm左右，获得原料颗粒；（3）将步骤2中的原料颗粒按照与氢氧化钾和碳酸钾按比例混合均匀得混合物料，加入与混合物料等重量的47摄氏度的水，浸渍18小时；（4）将步骤3中的浸渍后物料放入微波炉，优选地，在400-450W的微波辐照功率下炭化活化7分钟。（5）将步骤4中的活化后物料采用1.5摩尔每升的盐酸在85摄氏度下煮40分钟，再在纯净水中漂洗中中性，然后在130摄氏度下烘干10小时。（6）将步骤5中的烘干原料磨碎，并采用不同目数的筛子进行筛分获得三级细度活性炭，将它们按比例混合形成最终产品。2.根据权利要求1所述的制备活性炭的方法，其特征在于：选取稻壳、玉米杆、椰子壳按1:2:1或1:2:2比例混合。3.根据权利要求1所述的制备活性炭的方法，其特征在于：步骤3中原料颗粒与氢氧化钾和碳酸钾的重量比例为1:2:1或1:2:2。4.根据权利要求1所述的制备活性炭的方法，其特征在于：步骤6中不同目数为160目、200目和240目，三级细度活性炭重量比为1:3:2。5.根据权利要求1所述的制备活性炭的方法，其特征在于：步骤6中不同目数为150目、200目和250目，三级细度活性炭重量比为1:3:1。2CN103816866A说明书1/2页一种用稻壳、玉米杆、椰子壳制备活性炭的方法技术领域[0001]本申请涉及一种活性炭的制备方法，尤其涉及一种利用稻壳、玉米杆、椰子壳制备活性炭的方法。背景技术[0002]活性炭由于具有发达的内部孔隙结构，因此成为一种极其重要的吸附剂，广泛应用于水处理、环境保护、农业等许多领域。制备活性炭的原料很多，既有木材、谷壳、作物秸秆等植物类材料，也有煤、石油焦、橡胶等。在能源危机和环境问题日益严重的今天，利用价格低廉、产量丰富的农林废弃物制备活性炭受到越来越多的关注。但现有工艺在选择农林废弃物原料时通常都比较单一，因此所制备的活性炭的性能较为参差不齐，不利于农林废弃物的合理利用。发明内容[0003]本发明旨在提供一种活性炭制备方法，其采用多种农林废弃物按比例混合形成原料，具体地，包括如下步骤：[0004]（1）选取稻壳、玉米杆、椰子壳按比例混合，在115摄氏度的温度下烘干18小时；[0005]（2）将步骤1烘干后的混合物粉碎至粒径1.6-1.8mm左右，获得原料颗粒；[0006]（3）将步骤2中的原料颗粒按照与氢氧化钾和碳酸钾按比例混合均匀得混合物料，加入与混合物料等重量的47摄氏度的水，浸渍18小时；[0007]（4）将步骤3中的浸渍后物料放入微波炉，优选地，在400-450W的微波辐照功率下炭化活化7分钟。[0008]（5）将步骤4中的活化后物料采用1.5摩尔每升的盐酸在85摄氏度下煮40分钟，再在纯净水中漂洗中中性，然后在130摄氏度下烘干10小时。[0009]（6）将步骤5中的烘干原料磨碎，并采用不同目数的筛子进行筛分获得三级细度活性炭，将它们按比例混合形成最终产品。[0010]优选地，选取稻壳、玉米杆、椰子壳按1:2:1或1:2:2比例混合。[0011]优选地，步骤3中原料颗粒与氢氧化钾和碳酸钾的重量比例为1:2:1或1:2:2。[0012]优选地，步骤6中不同目数为160目、200目和240目，三
