一种真空镀膜设备快速更换玻璃模具及加热箱体.pdf

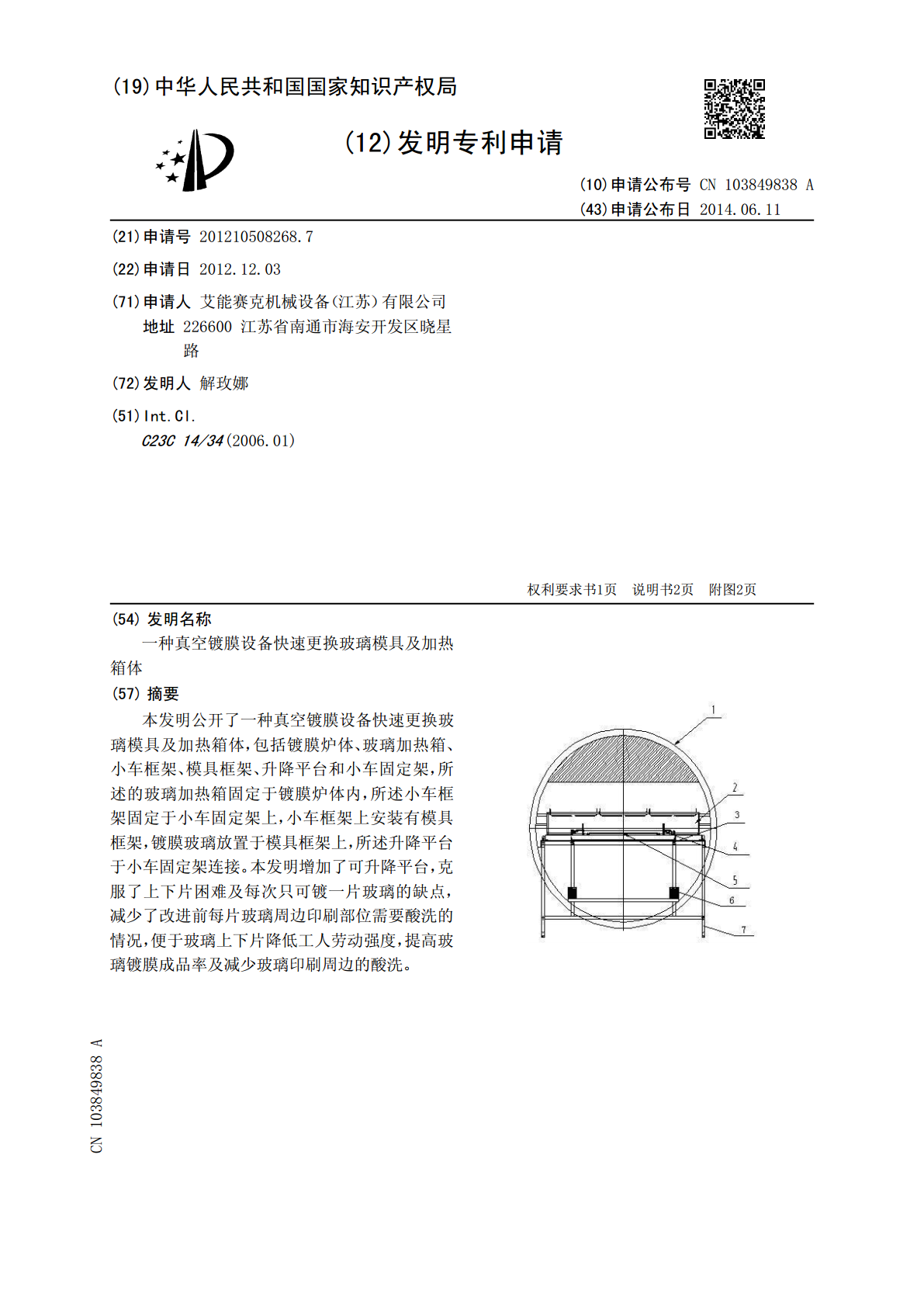

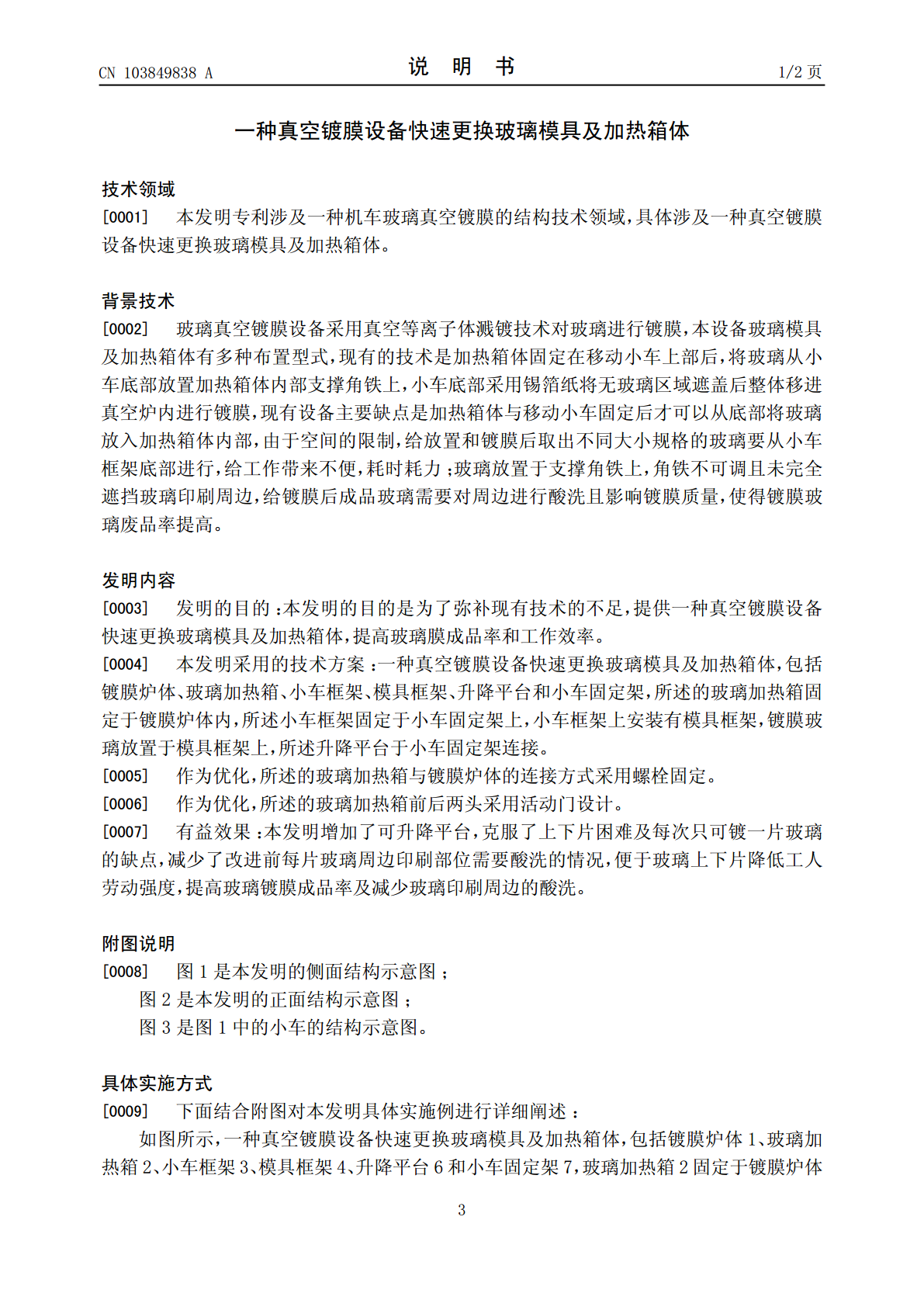

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103849838103849838A(43)申请公布日2014.06.11(21)申请号201210508268.7(22)申请日2012.12.03(71)申请人艾能赛克机械设备（江苏）有限公司地址226600江苏省南通市海安开发区晓星路(72)发明人解玫娜(51)Int.Cl.C23C14/34(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图2页附图2页(54)发明名称一种真空镀膜设备快速更换玻璃模具及加热箱体(57)摘要本发明公开了一种真空镀膜设备快速更换玻璃模具及加热箱体，包括镀膜炉体、玻璃加热箱、小车框架、模具框架、升降平台和小车固定架，所述的玻璃加热箱固定于镀膜炉体内，所述小车框架固定于小车固定架上，小车框架上安装有模具框架，镀膜玻璃放置于模具框架上，所述升降平台于小车固定架连接。本发明增加了可升降平台，克服了上下片困难及每次只可镀一片玻璃的缺点，减少了改进前每片玻璃周边印刷部位需要酸洗的情况，便于玻璃上下片降低工人劳动强度，提高玻璃镀膜成品率及减少玻璃印刷周边的酸洗。CN103849838ACN103849ACN103849838A权利要求书1/1页1.一种真空镀膜设备快速更换玻璃模具及加热箱体，包括镀膜炉体（1）、玻璃加热箱（2）、小车框架（3）、模具框架（4）、升降平台（6）和小车固定架（7），其特征在于：所述的玻璃加热箱（2）固定于镀膜炉体（1）内，所述小车框架（3）固定于小车固定架（7）上，小车框架（3）上安装有模具框架（4），镀膜玻璃（5）放置于模具框架（4）上，所述升降平台（6）于小车固定架（7）连接。2.根据权利要求1所述的一种真空镀膜设备快速更换玻璃模具及加热箱体，其特征在于：所述的玻璃加热箱（2）与镀膜炉体（1）的连接方式采用螺栓固定。3.根据权利要求1所述的一种真空镀膜设备快速更换玻璃模具及加热箱体，其特征在于：所述的玻璃箱加热（2）前后两头采用活动门设计。2CN103849838A说明书1/2页一种真空镀膜设备快速更换玻璃模具及加热箱体技术领域[0001]本发明专利涉及一种机车玻璃真空镀膜的结构技术领域，具体涉及一种真空镀膜设备快速更换玻璃模具及加热箱体。背景技术[0002]玻璃真空镀膜设备采用真空等离子体溅镀技术对玻璃进行镀膜，本设备玻璃模具及加热箱体有多种布置型式，现有的技术是加热箱体固定在移动小车上部后，将玻璃从小车底部放置加热箱体内部支撑角铁上，小车底部采用锡箔纸将无玻璃区域遮盖后整体移进真空炉内进行镀膜，现有设备主要缺点是加热箱体与移动小车固定后才可以从底部将玻璃放入加热箱体内部，由于空间的限制，给放置和镀膜后取出不同大小规格的玻璃要从小车框架底部进行，给工作带来不便，耗时耗力；玻璃放置于支撑角铁上，角铁不可调且未完全遮挡玻璃印刷周边，给镀膜后成品玻璃需要对周边进行酸洗且影响镀膜质量，使得镀膜玻璃废品率提高。发明内容[0003]发明的目的：本发明的目的是为了弥补现有技术的不足，提供一种真空镀膜设备快速更换玻璃模具及加热箱体，提高玻璃膜成品率和工作效率。[0004]本发明采用的技术方案：一种真空镀膜设备快速更换玻璃模具及加热箱体，包括镀膜炉体、玻璃加热箱、小车框架、模具框架、升降平台和小车固定架，所述的玻璃加热箱固定于镀膜炉体内，所述小车框架固定于小车固定架上，小车框架上安装有模具框架，镀膜玻璃放置于模具框架上，所述升降平台于小车固定架连接。[0005]作为优化，所述的玻璃加热箱与镀膜炉体的连接方式采用螺栓固定。[0006]作为优化，所述的玻璃加热箱前后两头采用活动门设计。[0007]有益效果：本发明增加了可升降平台，克服了上下片困难及每次只可镀一片玻璃的缺点，减少了改进前每片玻璃周边印刷部位需要酸洗的情况，便于玻璃上下片降低工人劳动强度，提高玻璃镀膜成品率及减少玻璃印刷周边的酸洗。附图说明[0008]图1是本发明的侧面结构示意图；图2是本发明的正面结构示意图；图3是图1中的小车的结构示意图。具体实施方式[0009]下面结合附图对本发明具体实施例进行详细阐述：如图所示，一种真空镀膜设备快速更换玻璃模具及加热箱体，包括镀膜炉体1、玻璃加热箱2、小车框架3、模具框架4、升降平台6和小车固定架7，玻璃加热箱2固定于镀膜炉体3CN103849838A说明书2/2页1内，小车框架3固定于小车固定架7上，小车框架3上安装有模具框架4，镀膜玻璃5放置于模具框架4上，升降平台6于小车固定架7连接，玻璃加热箱2与镀膜炉体1的连接方式采用螺栓固定，玻璃加热箱2前后两头采用活动门设计，以便拆换维修以及小车框架3移动至玻璃加热箱2内，小车框架3可在小车固定架7上移动；模具框架4可依据不
