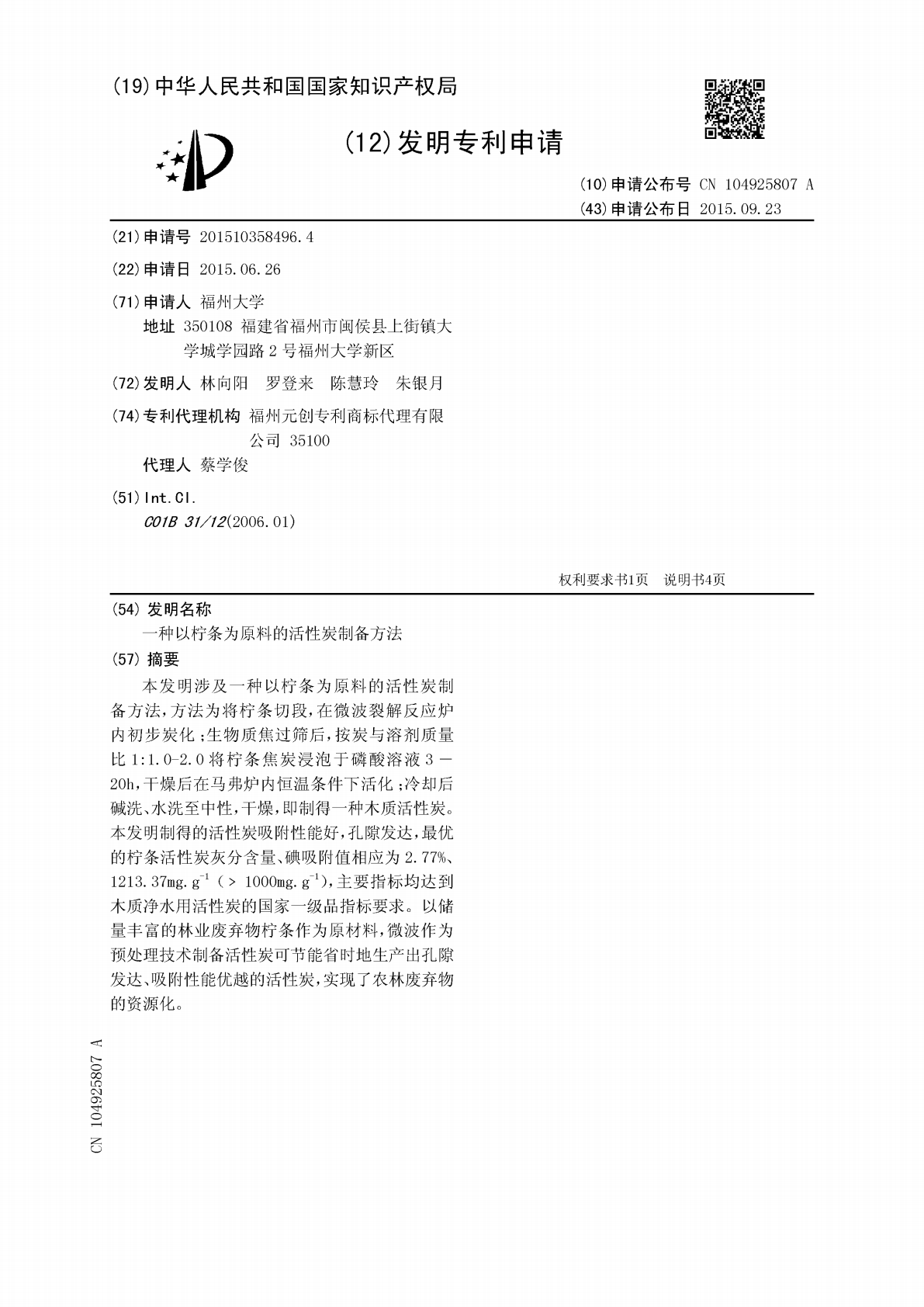

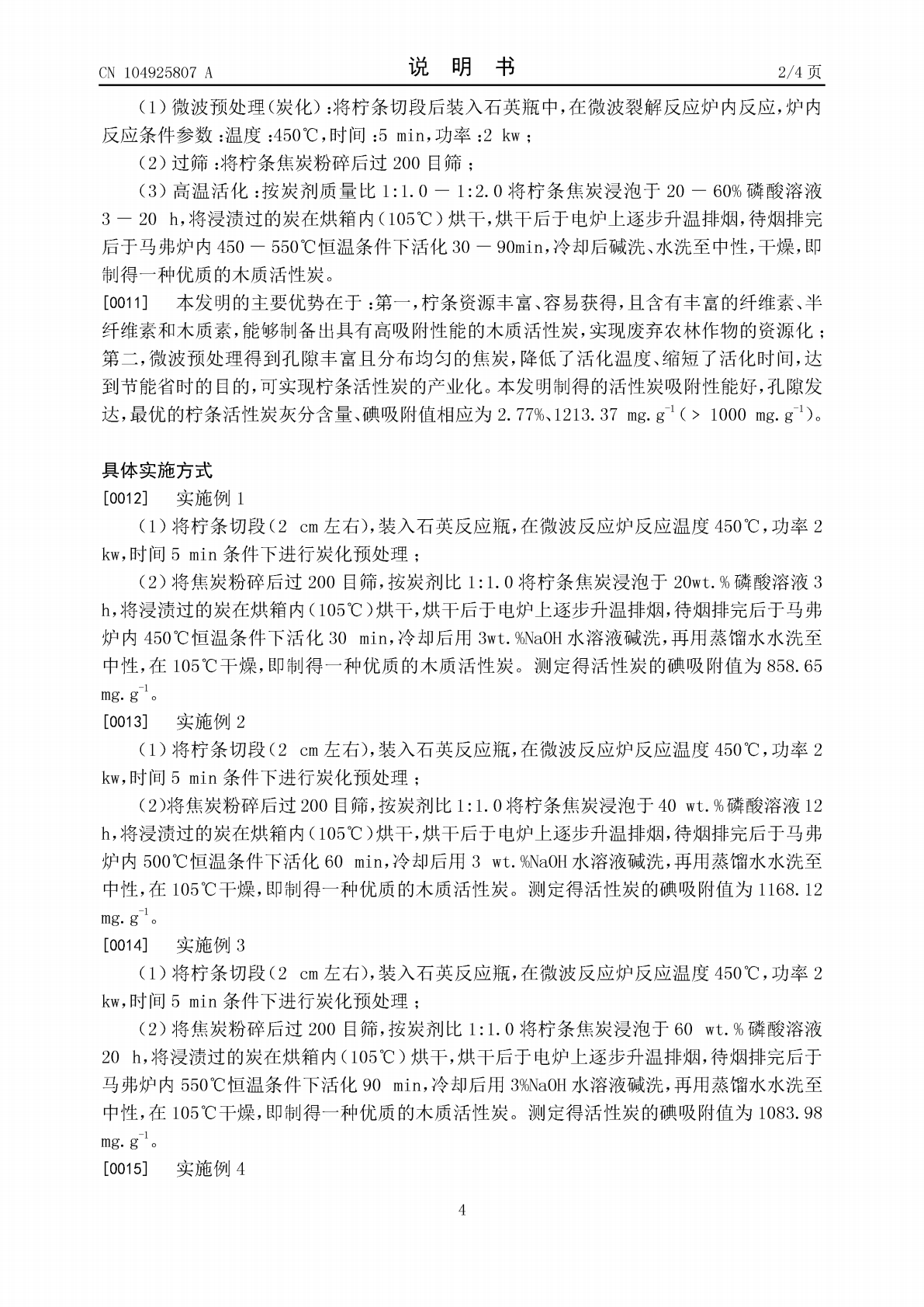

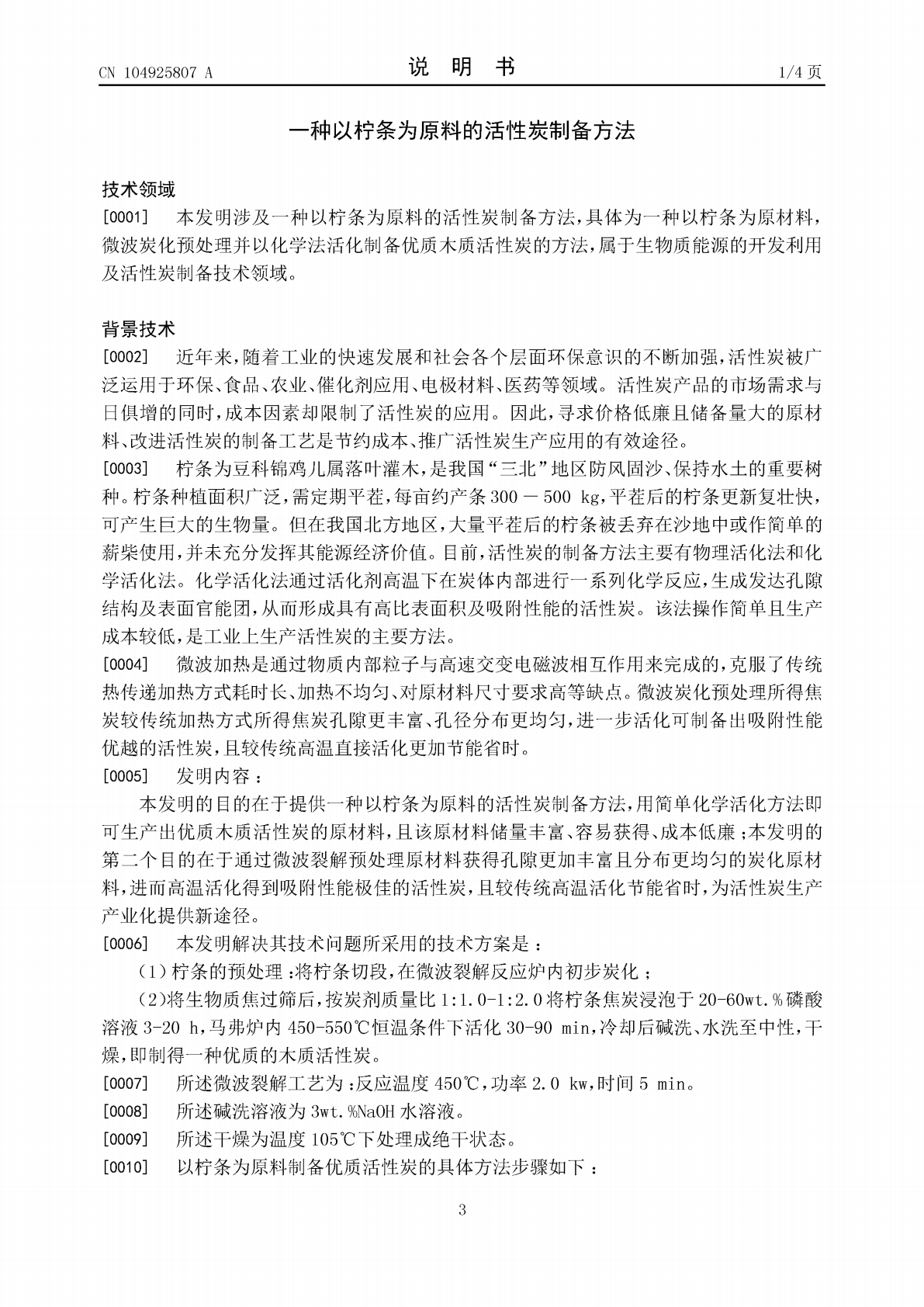

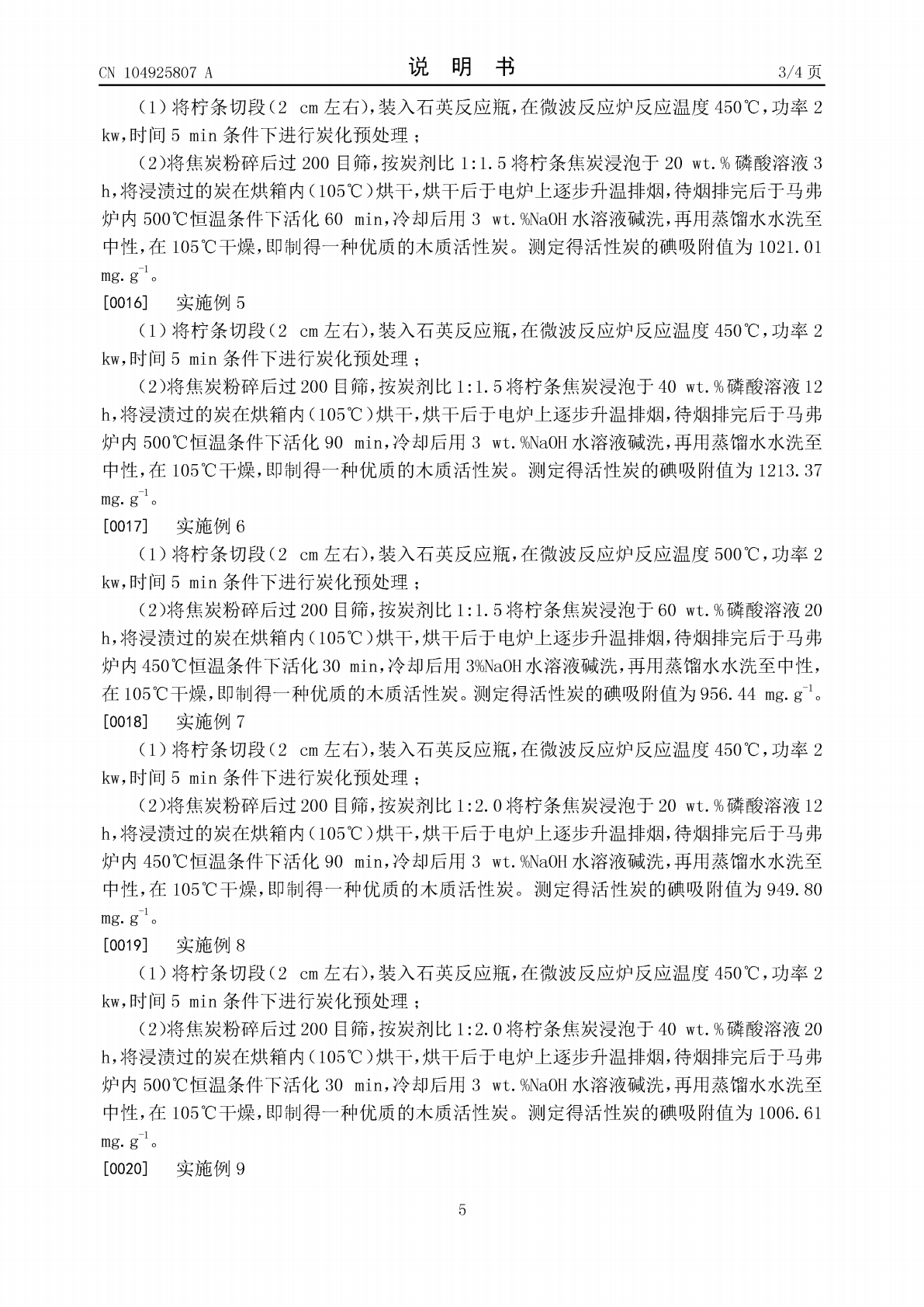

一种以柠条为原料的活性炭制备方法.pdf

本发明涉及一种以柠条为原料的活性炭制备方法，方法为将柠条切段，在微波裂解反应炉内初步炭化；生物质焦过筛后，按炭与溶剂质量比1:1.0-2.0将柠条焦炭浸泡于磷酸溶液3－20h，干燥后在马弗炉内恒温条件下活化；冷却后碱洗、水洗至中性，干燥，即制得一种木质活性炭。本发明制得的活性炭吸附性能好，孔隙发达，最优的柠条活性炭灰分含量、碘吸附值相应为2.77%、1213.37mg.g

2023-06-19

10

332KB

一种以污泥为原料制备成型活性炭的方法.pdf

本发明公开了一种以污泥为原料制备成型活性炭的方法，包括以下步骤：S1、污泥预处理；S2、炭化产物I制备：S3、炭化产物II制备：S4、初级活性炭制备：S5、初级活性炭预处理：S6、成型体压制：S7、成型活性炭制备。本发明的制备方法能无害化处置污泥，能够实现对污泥资源化利用，变废为宝创造更多经济价值，不产生过程污染尾气，更进一步地，本发明的制备方法综合利用了污泥与农业废弃物为原料，在促进环境保护的同时，也促进了污染物及农业废弃物资源化利用产业的融合及发展，延伸了产业的发展，本发明的制备方法具有较好的环境保护

2023-06-28

10

394KB

一种以油茶壳为原料制备活性炭的方法.pdf

本发明公开了一种以油茶壳为原料制备活性炭的方法，包括如下步骤：S1、原料的混合；S2、高温炭化：取步骤S1中得到的混合物料置于马弗炉中进行碳化处理，得到碳化后的物料；其中，炭化温度265‑310℃，炭化时间38‑52min；S3、活化；S4、漂洗、晾干；S5、制粉；S6、混料；S7、造粒：取步骤S6中得到的混料，用螺杆挤条机或液压造粒机进行成型造粒，得到颗粒物料，将所述颗粒原料烘干至含水率为24％‑32％；S8、二次物理活化：将步骤S7中得到的烘干后的颗粒物料置于外燃式转炉内，升温至炉膛内生产温度为615

2023-06-17

10

303KB

一种以核桃壳为原料制备活性炭的方法.pdf

本发明公开了一种以核桃壳为原料制备活性炭的方法，包括如下步骤：S1、原料的混合：选取核桃壳，粉碎，得到核桃壳粉末；将所述核桃壳粉末烘干至含水率为15％‑20％；选用浓度为65％‑80％的热法食品级磷酸，按照核桃壳粉末∶热法食品级磷酸＝1∶1.6‑1.9的比例进行混合，捏合搅拌均匀后并静渍35‑45min，得到混合物料；S2、高温炭化；S3、活化；S4、漂洗、晾干；S5、制粉；S6、混料；S7、造粒；S8、二次物理活化：将步骤S7中得到的烘干后的颗粒物料置于外燃式转炉内，升温至炉膛内生产温度为645℃‑65

2023-06-17

10

254KB

一种以椰子壳为原料制备活性炭的方法.pdf

本发明公开了一种以椰子壳为原料制备活性炭的方法，包括如下步骤：S1、原料的混合；S2、高温炭化；S3、活化；S4、漂洗、晾干：取步骤S3中得到的活化后的物料，进行漂洗，并烘干，得到烘干后的物料；S5、制粉；S6、混料：将步骤S5中得到的粉碎后的物料，与膨润土和水，按照如下重量份配比进行混合：粉碎后的物料100‑125份、膨润土24‑36份、水18‑24份，得到混料；S7、造粒；S8、二次物理活化：将步骤S7中得到的烘干后的颗粒物料置于外燃式转炉内，升温至炉膛内生产温度为620℃‑650℃时，通入高温水蒸汽

2023-06-17

10

303KB
