超低碳烘烤硬化钢板坯及其固溶碳含量的控制方法.pdf

本发明涉及一种超低碳烘烤硬化钢板坯，其化学成分重量百分比分别为：C：0.0015～0.0030％、Si≤0.03％、Mn：0.30～0.60％、P：0.030～0.050％、S≤0.015％、Alt：0.015～0.060％、Nb：0.005～0.025％、N≤0.0050％、B：0.0005～0.0020％，余量为Fe。还涉及一种超低碳烘烤硬化钢固溶碳含量的控制方法，包括以下步骤：将铁水依次进行预脱硫和扒渣处理，获得硫含量≤0.003％的第一铁水；第一铁水经过冶炼获得碳含量为0.025％～0.050％的

2023-06-19

10

876KB

工艺参数对超低碳烘烤硬化钢固溶碳含量和烘烤硬化性能的影响.pptx

汇报人：CONTENTS工艺参数对固溶碳含量的影响加热温度的影响保温时间的影响冷却方式的影响碳含量的变化规律工艺参数对烘烤硬化性能的影响加热温度的影响保温时间的影响冷却方式的影响烘烤硬化性能的变化规律工艺参数对微观组织的影响加热温度对微观组织的影响保温时间对微观组织的影响冷却方式对微观组织的影响微观组织的演变规律工艺参数对力学性能的影响抗拉强度的影响屈服强度的影响延伸率的影响力学性能的变化规律工艺参数对成形性能的影响对冲压成形性能的影响对拉伸成形性能的影响对弯曲成形性能的影响成形性能的变化规律汇报人：

2024-10-01

20

5.1MB

一种超低碳烘烤硬化钢碳含量的精准控制方法.pdf

本发明提供了一种超低碳烘烤硬化钢碳含量的精准控制方法，综合考虑转炉终点氧、终点碳、RH脱碳结束氧、废钢加入、脱氧碳粉加入等因素对RH脱碳结束碳的影响，结合浇次顺序和增碳的关系，采用合理的增碳方式和增碳合金加入量，基于上述方法达到精准控制超低碳烘烤硬化钢碳含量的目的，实现C含量与目标C含量差距在±2ppm的范围。

2023-06-15

10

471KB

连续退火工艺对超低碳烘烤硬化钢烘烤硬化性能的影响.docx

连续退火工艺对超低碳烘烤硬化钢烘烤硬化性能的影响超低碳烘烤硬化钢是一种低合金高强度钢，这种钢的主要优点在于它的高强度和优良的焊接性能，因此在汽车制造和其他重工业领域被广泛应用。然而，超低碳烘烤硬化钢经过一系列的热处理过程才能获得最佳的力学性能。其中，连续退火热处理是其中一个重要环节。因此，本文将讨论连续退火工艺对于超低碳烘烤硬化钢烘烤硬化性能的影响。连续退火是一种热处理工艺，其主要目的是通过控制温度和时间来改善材料的性能。在超低碳烘烤硬化钢的生产过程中，连续退火是一个关键的步骤，用于改善材料的晶粒结构和减

2024-11-11

5

10KB

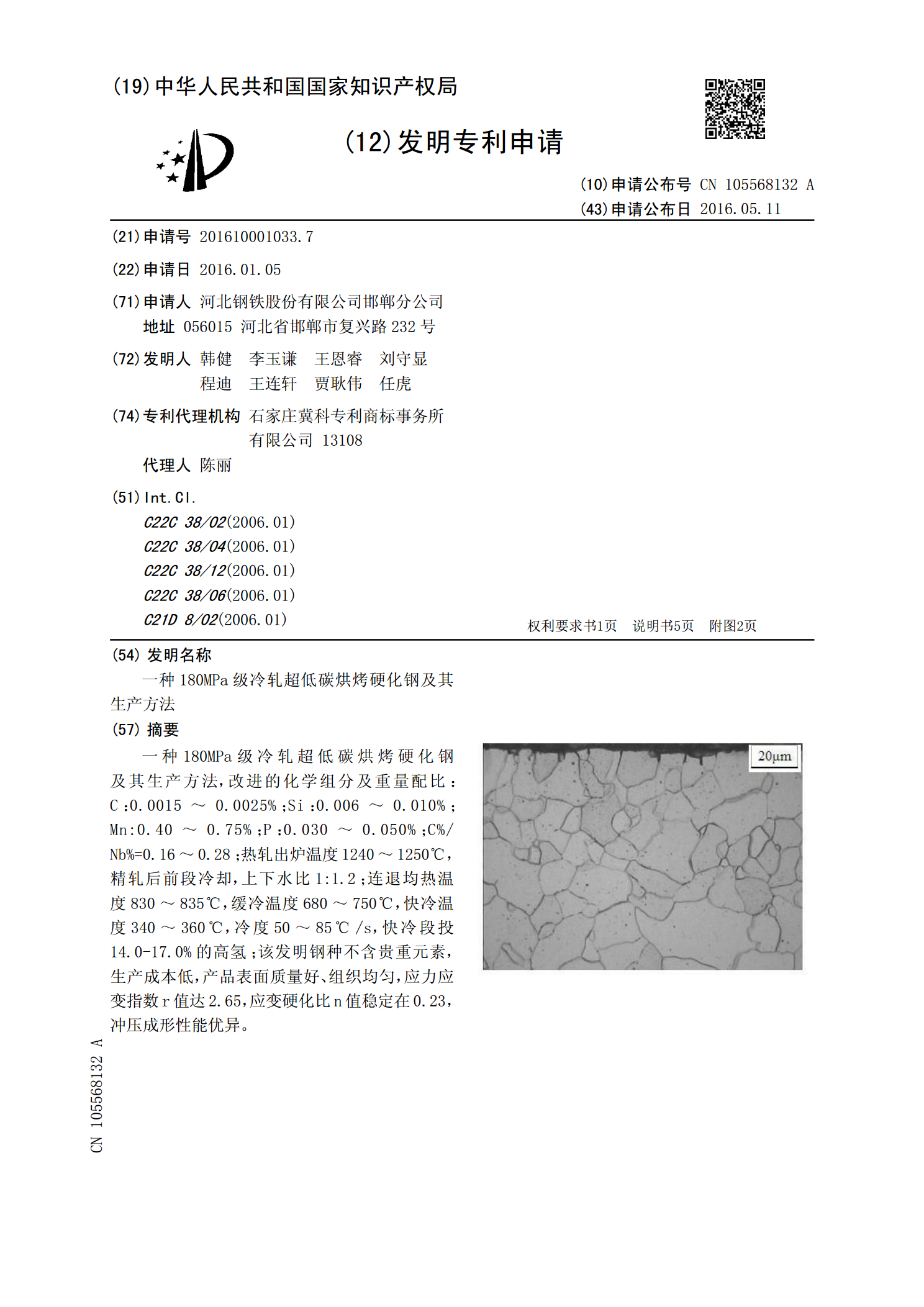

一种180MPa级冷轧超低碳烘烤硬化钢及其生产方法.pdf

一种180MPa级冷轧超低碳烘烤硬化钢及其生产方法，改进的化学组分及重量配比：C：0.0015～0.0025%；Si：0.006～0.010%；Mn:0.40～0.75%；P：0.030～0.050%；C%/Nb%=0.16～0.28；热轧出炉温度1240～1250℃，精轧后前段冷却，上下水比1:1.2；连退均热温度830～835℃，缓冷温度680～750℃，快冷温度340～360℃，冷度50～85℃/s，快冷段投14.0-17.0%的高氢；该发明钢种不含贵重元素，生产成本低，产品表面质量好、组织均匀，应

2023-06-18

10

523KB
