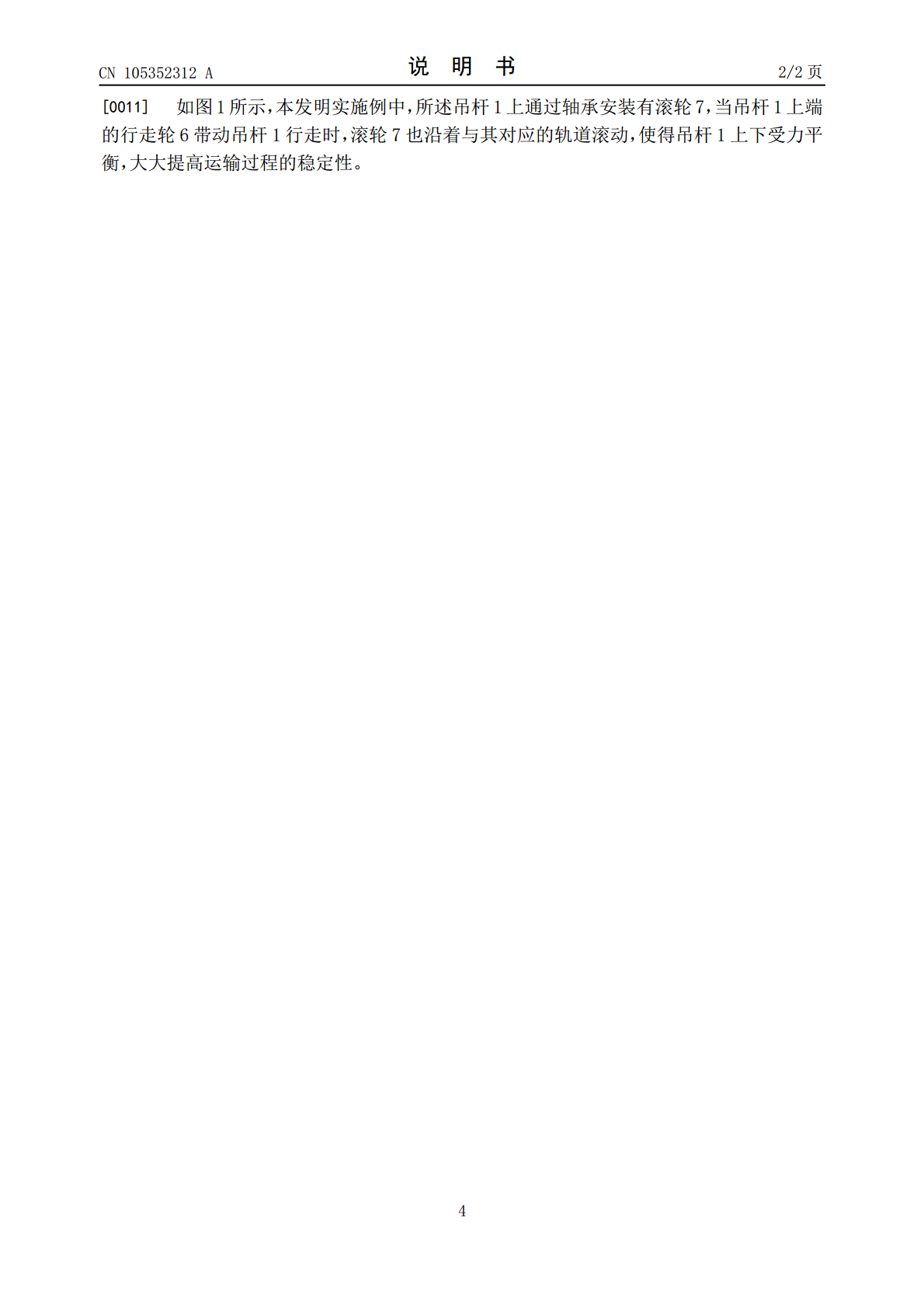

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105352312A(43)申请公布日2016.02.24(21)申请号201510863354.3(22)申请日2015.12.01(71)申请人无锡市晶瑜冶金机械有限公司地址214105江苏省无锡市锡山区安镇大成工业园东盛路898号(72)发明人赵军(74)专利代理机构无锡市大为专利商标事务所(普通合伙)32104代理人徐永雷(51)Int.Cl.F26B25/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称双吊点自旋转调整支架(57)摘要本发明涉及一种烘干炉吊具上使用的双吊点自旋转调整支架，其特征在于：包括吊杆、推力球轴承、横梁、轴承座、行走轴和行走轮，吊杆上端设有台阶，吊杆通过设置在台阶上下两侧的两个推力球轴承连接在横梁上，所述横梁两端设有两个轴承座，两根行走轴的下端分别通过轴承支承安装在两个轴承座内，两根行走轴的上端安装行走轮。本发明结构简单、紧凑、合理，适用于烘干炉的物料吊运，平衡性好，运输稳定性高，提高了工作效率。CN105352312ACN105352312A权利要求书1/1页1.双吊点自旋转调整支架，其特征在于：包括吊杆（1）、推力球轴承（2）、横梁（3）、行走轴（5）、轴承座（4）和行走轮（6），吊杆（1）上端设有台阶（1a），吊杆（1）通过设置在台阶（1a）上下两侧的两个推力球轴承（2）连接在横梁（3）上，所述横梁（3）两端设有两个轴承座（4），两根行走轴（5）的下端分别通过轴承支承安装在两个轴承座（4）内，两根行走轴（5）的上端安装行走轮（6）。2.如权利要求1所述的双吊点自旋转调整支架，其特征在于：所述吊杆（1）上通过轴承安装有滚轮（7），当吊杆（1）上端的行走轮（6）带动吊杆（1）行走时，滚轮（7）也沿着与其对应的轨道滚动，使得吊杆（1）上下受力平衡。2CN105352312A说明书1/2页双吊点自旋转调整支架技术领域[0001]本发明涉及一种烘干炉吊具上的支架结构，具体地说一种双吊点自旋转调整支架，属于烘干炉设备技术领域。背景技术[0002]热风烘干炉是将高净化处理形成一定温度的烟气，也就是所谓的热风和物料直接接触加热干燥或烘烤的一种设备。进入热风烘干炉的物料通常需要采用吊运方式进行运输，传统的吊具在使用过程中存在结构强度较低，平衡性差，从而导致运输稳定性差的问题。发明内容[0003]本发明的目的在于克服上述不足之处，从而提供一种烘干炉吊具使用的双吊点自旋转调整支架，其结构简单、紧凑、合理，适用于烘干炉的物料吊运，平衡性好，运输稳定性高，提高了工作效率。[0004]按照本发明提供的技术方案：双吊点自旋转调整支架，其特征在于：包括吊杆、推力球轴承、横梁、轴承座、行走轴和行走轮，吊杆上端设有台阶，吊杆通过设置在台阶上下两侧的两个推力球轴承连接在横梁上，所述横梁两端设有两个轴承座，两根行走轴的下端分别通过轴承支承安装在两个轴承座内，两根行走轴的上端安装行走轮。[0005]作为本发明的进一步改进，所述吊杆上通过轴承安装有滚轮，当吊杆上端的行走轮带动吊杆行走时，滚轮也沿着与其对应的轨道滚动，使得吊杆上下受力平衡。[0006]本发明与现有技术相比，具有以下优点：本发明结构简单、紧凑、合理，适用于烘干炉的物料吊运，平衡性好，运输稳定性高，提高了工作效率。附图说明[0007]图1为本发明实施例的结构示意图。具体实施方式[0008]下面结合具体附图和实施例对本发明作进一步说明。[0009]如图1所示，实施例中的双吊点自旋转调整支架主要由吊杆1、推力球轴承2、横梁3、轴承座4、行走轴5、行走轮6和滚轮7等组成。[0010]如图1所示，所述吊杆1上端设有台阶1a，吊杆1通过设置在台阶1a上下两侧的两个推力球轴承2连接在横梁3上，所述横梁3两端设有两个轴承座4，两根行走轴5的下端分别通过轴承支承安装在两个轴承座4内，两根行走轴5的上端安装行走轮6。工作时，行走轮6沿着吊轨行走，从而带动吊杆1同步运动，吊杆1下端连接的吊具和吊挂在吊具上的物料也同步运动。当物料由于不平衡发生自旋转时，吊杆1与横梁3之间也能发生相对旋转，物料自动转到平衡状态。3CN105352312A说明书2/2页[0011]如图1所示，本发明实施例中，所述吊杆1上通过轴承安装有滚轮7，当吊杆1上端的行走轮6带动吊杆1行走时，滚轮7也沿着与其对应的轨道滚动，使得吊杆1上下受力平衡，大大提高运输过程的稳定性。4CN105352312A说明书附图1/1页图15
