手动调控旋转调节型悬臂吊.pdf

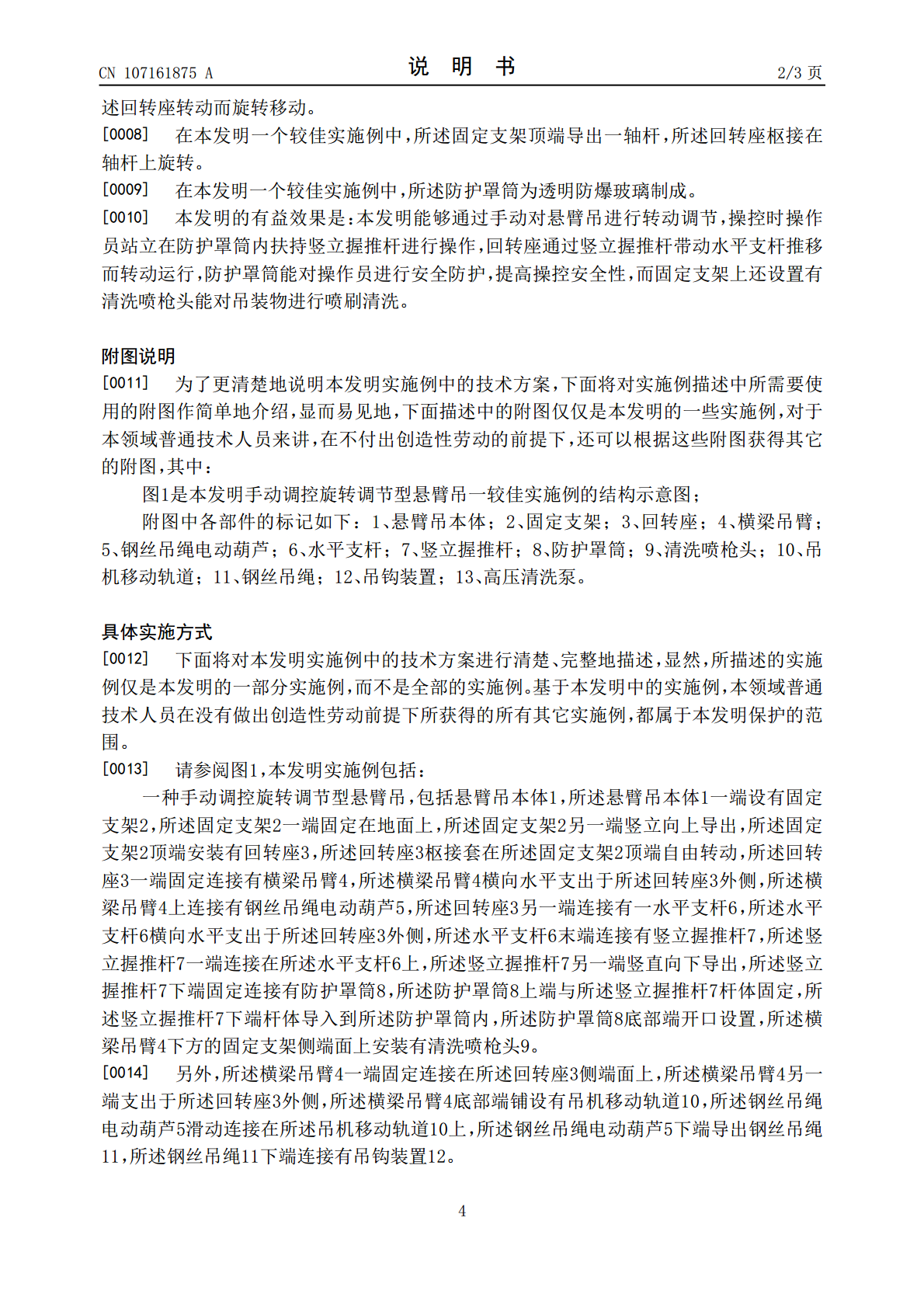

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107161875A(43)申请公布日2017.09.15(21)申请号201710437855.4(22)申请日2017.06.12(71)申请人无锡石油化工起重机有限公司地址214000江苏省无锡市惠山区长安街道张村路9号(72)发明人过伟南(74)专利代理机构南京正联知识产权代理有限公司32243代理人张玉红(51)Int.Cl.B66C23/16(2006.01)B66C23/88(2006.01)B08B3/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称手动调控旋转调节型悬臂吊(57)摘要本发明公开了一种手动调控旋转调节型悬臂吊，包括悬臂吊本体，所述悬臂吊本体一端设有固定支架，所述固定支架顶端安装有回转座，所述回转座枢接套在所述固定支架顶端自由转动，所述回转座一端固定连接有横梁吊臂，所述回转座另一端连接有一水平支杆，所述水平支杆末端连接有竖立握推杆，所述竖立握推杆下端固定连接有防护罩筒，所述竖立握推杆下端杆体导入到所述防护罩筒内，所述防护罩筒底部端开口设置，所述横梁吊臂下方的固定支架侧端面上安装有清洗喷枪头。通过上述方式，本发明能够通过手动对悬臂吊进行转动调节，操控时操作员站立在防护罩筒内扶持竖立握推杆进行操作。CN107161875ACN107161875A权利要求书1/1页1.一种手动调控旋转调节型悬臂吊，包括悬臂吊本体，其特征在于，所述悬臂吊本体一端设有固定支架，所述固定支架一端固定在地面上，所述固定支架另一端竖立向上导出，所述固定支架顶端安装有回转座，所述回转座枢接套在所述固定支架顶端自由转动，所述回转座一端固定连接有横梁吊臂，所述横梁吊臂横向水平支出于所述回转座外侧，所述横梁吊臂上连接有钢丝吊绳电动葫芦，所述回转座另一端连接有一水平支杆，所述水平支杆横向水平支出于所述回转座外侧，所述水平支杆末端连接有竖立握推杆，所述竖立握推杆一端连接在所述水平支杆上，所述竖立握推杆另一端竖直向下导出，所述竖立握推杆下端固定连接有防护罩筒，所述防护罩筒上端与所述竖立握推杆杆体固定，所述竖立握推杆下端杆体导入到所述防护罩筒内，所述防护罩筒底部端开口设置，所述横梁吊臂下方的固定支架侧端面上安装有清洗喷枪头。2.根据权利要求1所述的手动调控旋转调节型悬臂吊，其特征在于，所述横梁吊臂一端固定连接在所述回转座侧端面上，所述横梁吊臂另一端支出于所述回转座外侧，所述横梁吊臂底部端铺设有吊机移动轨道，所述钢丝吊绳电动葫芦滑动连接在所述吊机移动轨道上，所述钢丝吊绳电动葫芦下端导出钢丝吊绳，所述钢丝吊绳下端连接有吊钩装置。3.根据权利要求1所述的手动调控旋转调节型悬臂吊，其特征在于，所述水平支杆下端的固定支架上安装有高压清洗泵，所述清洗喷枪头连接到所述高压清洗泵上。4.根据权利要求1所述的手动调控旋转调节型悬臂吊，其特征在于，所述水平支杆与所述竖立握推杆为一体连接杆体，所述回转座通过所述竖立握推杆带动所述水平支杆推移而转动运行，所述横梁吊臂通过所述回转座转动而旋转移动。5.根据权利要求1所述的手动调控旋转调节型悬臂吊，其特征在于，所述固定支架顶端导出一轴杆，所述回转座枢接在轴杆上旋转。6.根据权利要求1所述的手动调控旋转调节型悬臂吊，其特征在于，所述防护罩筒为透明防爆玻璃制成。2CN107161875A说明书1/3页手动调控旋转调节型悬臂吊技术领域[0001]本发明涉及悬臂吊领域，特别是涉及一种手动调控旋转调节型悬臂吊。背景技术[0002]悬臂吊属于工业部件，是属于轻型工作强度起重机，由立柱，回转臂回转驱动装置及电动葫芦组成，具有自重轻，跨度大，起重量大，经济耐用。悬臂吊起重机工作强度为轻型，起重机由立柱，回转臂回转驱动装置及电动葫芦组成，立柱下端通过地脚螺栓固定在混凝土基础上，由摆线针轮减速装置来驱动悬臂回转，电动葫芦在悬臂工字钢上作左右直线运行，并起吊重物。起重机旋臂为空心型钢结构，自重轻，跨度大，起重量大，经济耐用。内置式行走机构，采用带滚动轴承的特种工程塑料走轮，摩擦力小，行走轻快；结构尺寸小，特别有利于提高吊钩行程。但传统的悬臂吊都是通过操作控制柜来控制回转座和钢丝电动葫芦运作，由于控制柜设置位置都靠近悬臂吊，使得操作员人身安全不能得到很好保障，并且不能精确旋转吊臂，降低了工作效率。发明内容[0003]本发明主要解决的技术问题是提供一种手动调控旋转调节型悬臂吊，能够能够通过手动对悬臂吊进行转动调节，操控时操作员站立在防护罩筒内扶持竖立握推杆进行操作。[0004]为解决上述技术问题，本发明采用的一个技术方案是：提供一种手动调控旋转调节型悬臂吊，包括悬臂吊本体，所述悬臂吊本体一端设有固定支架，所述固定支架一端固定在地面上，所述固定支架另一
