煤粉联合沼渣共气化及制备合成气系统.pdf

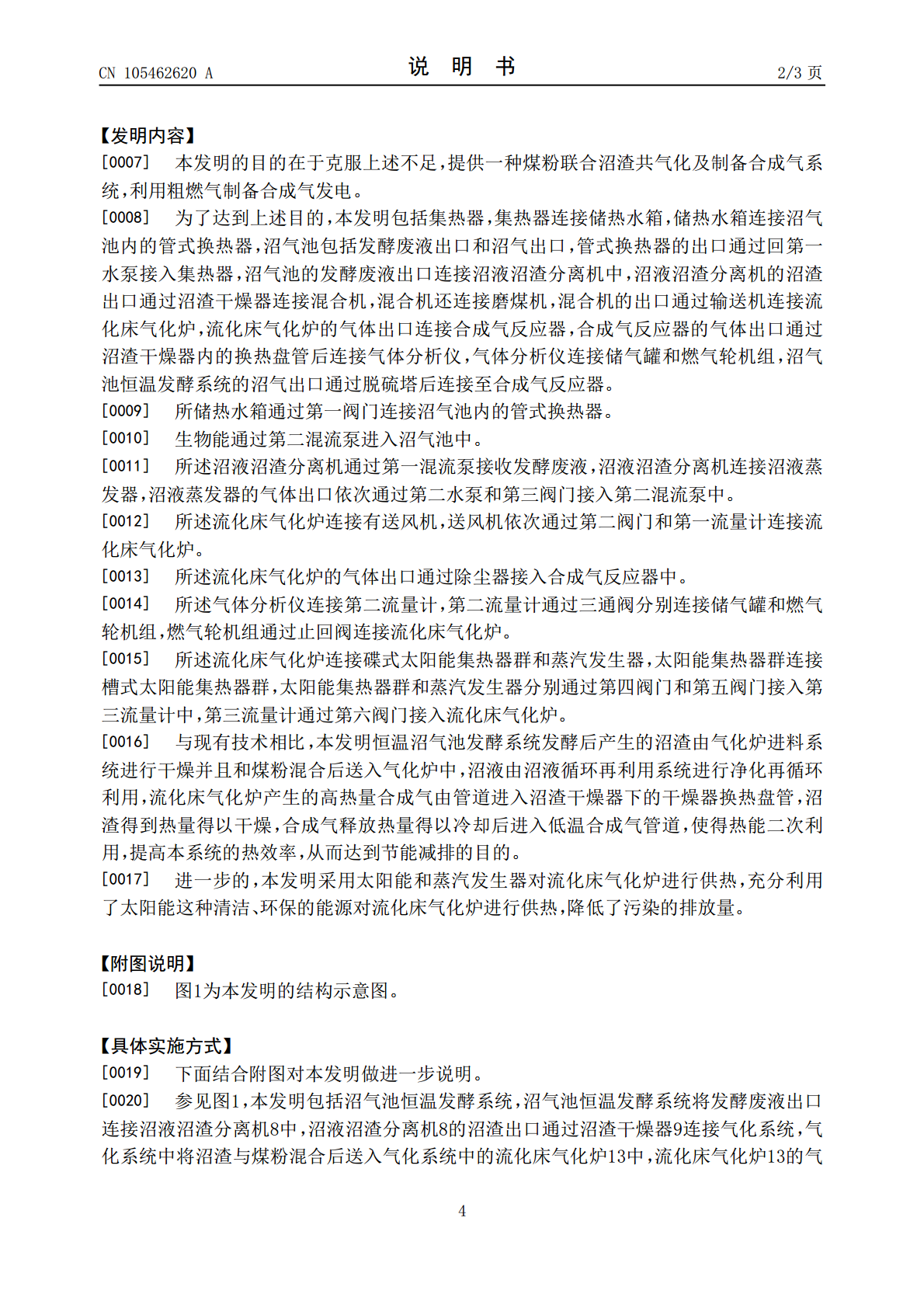

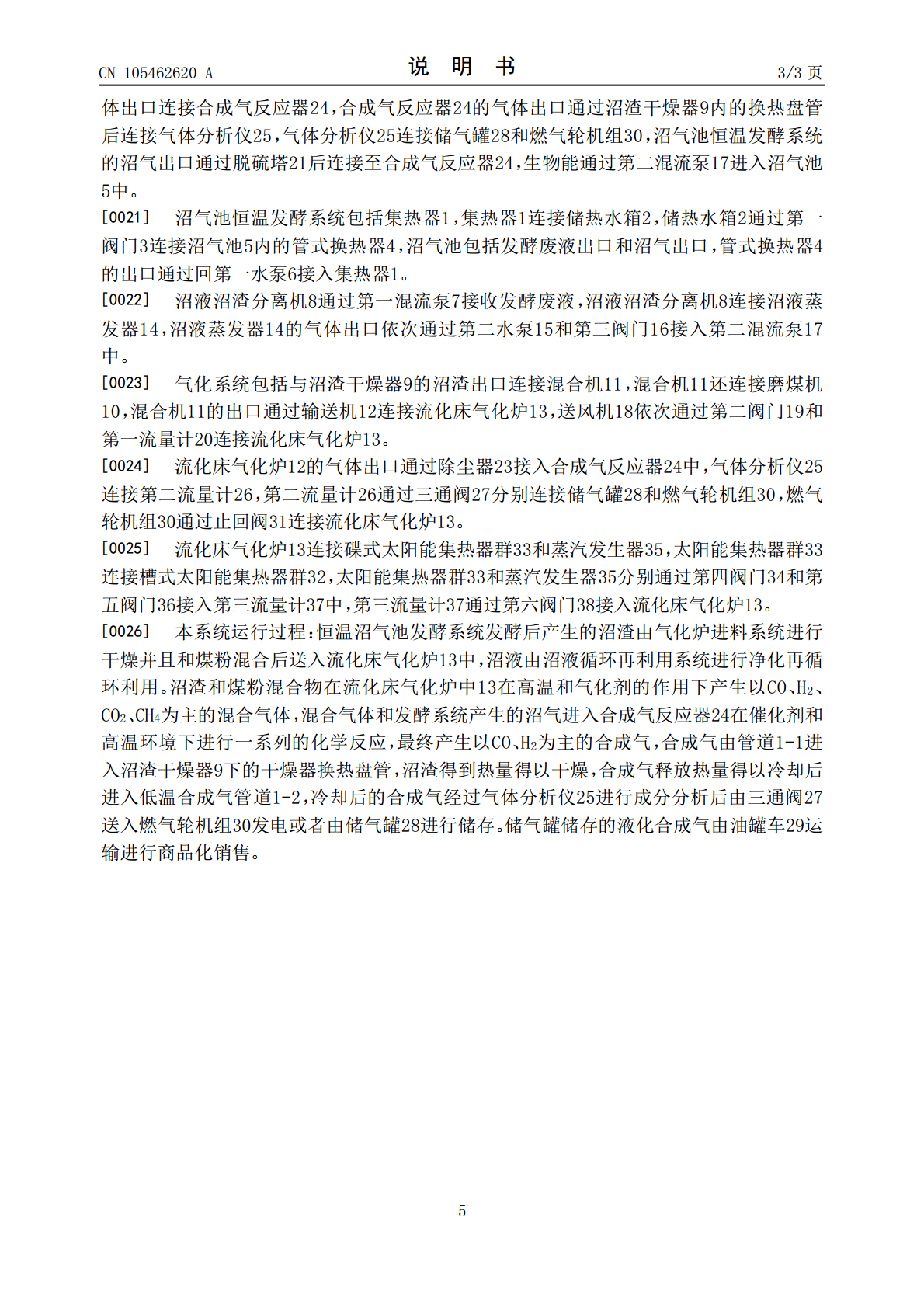

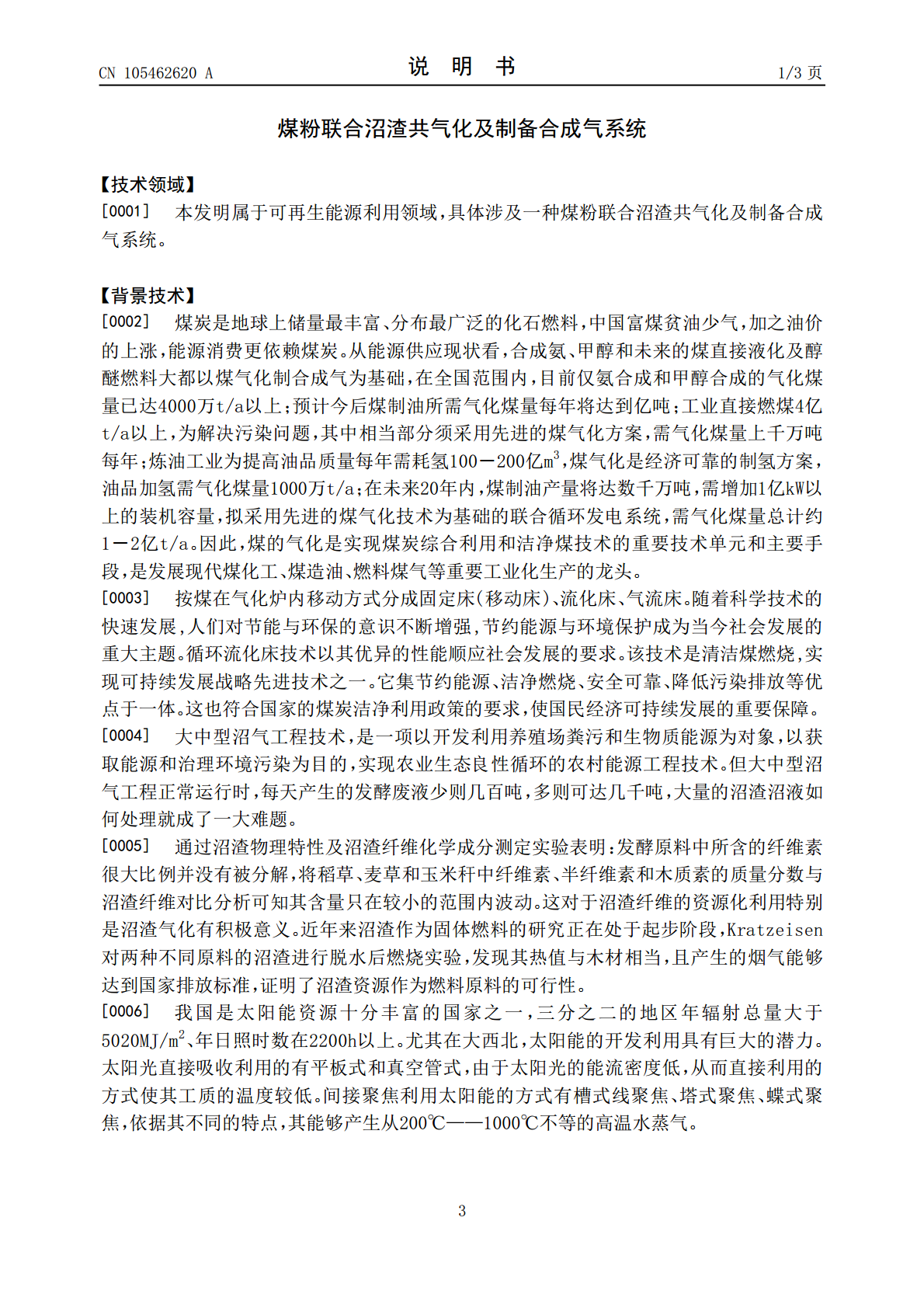

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105462620A(43)申请公布日2016.04.06(21)申请号201510960862.3(22)申请日2015.12.19(71)申请人榆林学院地址719000陕西省榆林市文化北路2号(72)发明人周丹丹翟盼盼李红博胡广涛杨健(74)专利代理机构西安通大专利代理有限责任公司61200代理人陆万寿(51)Int.Cl.C10J3/56(2006.01)权利要求书1页说明书3页附图1页(54)发明名称煤粉联合沼渣共气化及制备合成气系统(57)摘要本发明公开了一种煤粉联合沼渣共气化及制备合成气系统，包括沼气池恒温发酵系统，沼气池恒温发酵系统将发酵废液出口连接沼液沼渣分离机中，沼液沼渣分离机的沼渣出口通过沼渣干燥器连接气化系统，气化系统中将沼渣与煤粉混合后送入气化系统中的流化床气化炉中，流化床气化炉的气体出口连接合成气反应器，合成气反应器的气体出口通过沼渣干燥器内的换热盘管后连接气体分析仪，沼气池恒温发酵系统的沼气出口通过脱硫塔后连接至合成气反应器，流化床气化炉产生的高热量合成气由管道进入沼渣干燥器下的干燥器换热盘管，沼渣得到热量得以干燥，合成气释放热量得以冷却后进入低温合成气管道，使得热能二次利用，提高本系统的热效率。CN105462620ACN105462620A权利要求书1/1页1.煤粉联合沼渣共气化及制备合成气系统，其特征在于：包括集热器(1)，集热器(1)连接储热水箱(2)，储热水箱(2)连接沼气池(5)内的管式换热器(4)，沼气池(5)包括发酵废液出口和沼气出口，管式换热器(4)的出口通过回第一水泵(6)接入集热器(1)，沼气池(5)的发酵废液出口连接沼液沼渣分离机(8)中，沼液沼渣分离机(8)的沼渣出口通过沼渣干燥器(9)连接混合机(11)，混合机(11)还连接磨煤机(10)，混合机(11)的出口通过输送机(12)连接流化床气化炉(13)，流化床气化炉(13)的气体出口连接合成气反应器(24)，合成气反应器(24)的气体出口通过沼渣干燥器(9)内的换热盘管后连接气体分析仪(25)，气体分析仪(25)连接储气罐(28)和燃气轮机组(30)，沼气池恒温发酵系统的沼气出口通过脱硫塔(21)后连接至合成气反应器(24)。2.根据权利要求1所述的煤粉联合沼渣共气化及制备合成气系统，其特征在于：所储热水箱(2)通过第一阀门(3)连接沼气池(5)内的管式换热器(4)。3.根据权利要求1所述的煤粉联合沼渣共气化及制备合成气系统，其特征在于：生物能通过第二混流泵(17)进入沼气池(5)中。4.根据权利要求3所述的煤粉联合沼渣共气化及制备合成气系统，其特征在于：所述沼液沼渣分离机(8)通过第一混流泵(7)接收发酵废液，沼液沼渣分离机(8)连接沼液蒸发器(14)，沼液蒸发器(14)的气体出口依次通过第二水泵(15)和第三阀门(16)接入第二混流泵(17)中。5.根据权利要求1所述的煤粉联合沼渣共气化及制备合成气系统，其特征在于：所述流化床气化炉(13)连接有送风机(18)，送风机(18)依次通过第二阀门(19)和第一流量计(20)连接流化床气化炉(13)。6.根据权利要求1所述的煤粉联合沼渣共气化及制备合成气系统，其特征在于：所述流化床气化炉(12)的气体出口通过除尘器(23)接入合成气反应器(24)中。7.根据权利要求6所述的煤粉联合沼渣共气化及制备合成气系统，其特征在于：所述气体分析仪(25)连接第二流量计(26)，第二流量计(26)通过三通阀(27)分别连接储气罐(28)和燃气轮机组(30)，燃气轮机组(30)通过止回阀(31)连接流化床气化炉(13)。8.根据权利要求1所述的煤粉联合沼渣共气化及制备合成气系统，其特征在于：所述流化床气化炉(13)连接碟式太阳能集热器群(33)和蒸汽发生器(35)，太阳能集热器群(33)连接槽式太阳能集热器群(32)，太阳能集热器群(33)和蒸汽发生器(35)分别通过第四阀门(34)和第五阀门(36)接入第三流量计(37)中，第三流量计(37)通过第六阀门(38)接入流化床气化炉(13)。2CN105462620A说明书1/3页煤粉联合沼渣共气化及制备合成气系统【技术领域】[0001]本发明属于可再生能源利用领域，具体涉及一种煤粉联合沼渣共气化及制备合成气系统。【背景技术】[0002]煤炭是地球上储量最丰富、分布最广泛的化石燃料，中国富煤贫油少气，加之油价的上涨，能源消费更依赖煤炭。从能源供应现状看，合成氨、甲醇和未来的煤直接液化及醇醚燃料大都以煤气化制合成气为基础，在全国范围内，目前仅氨合成和甲醇合成的气化煤量已达4000万t/a以上；预计今后煤制油所需气化煤量每年将达到亿吨；工业直接燃煤4亿t/a以上，为解决污
