燃煤烟气除汞吸附剂及其制备方法和应用.pdf

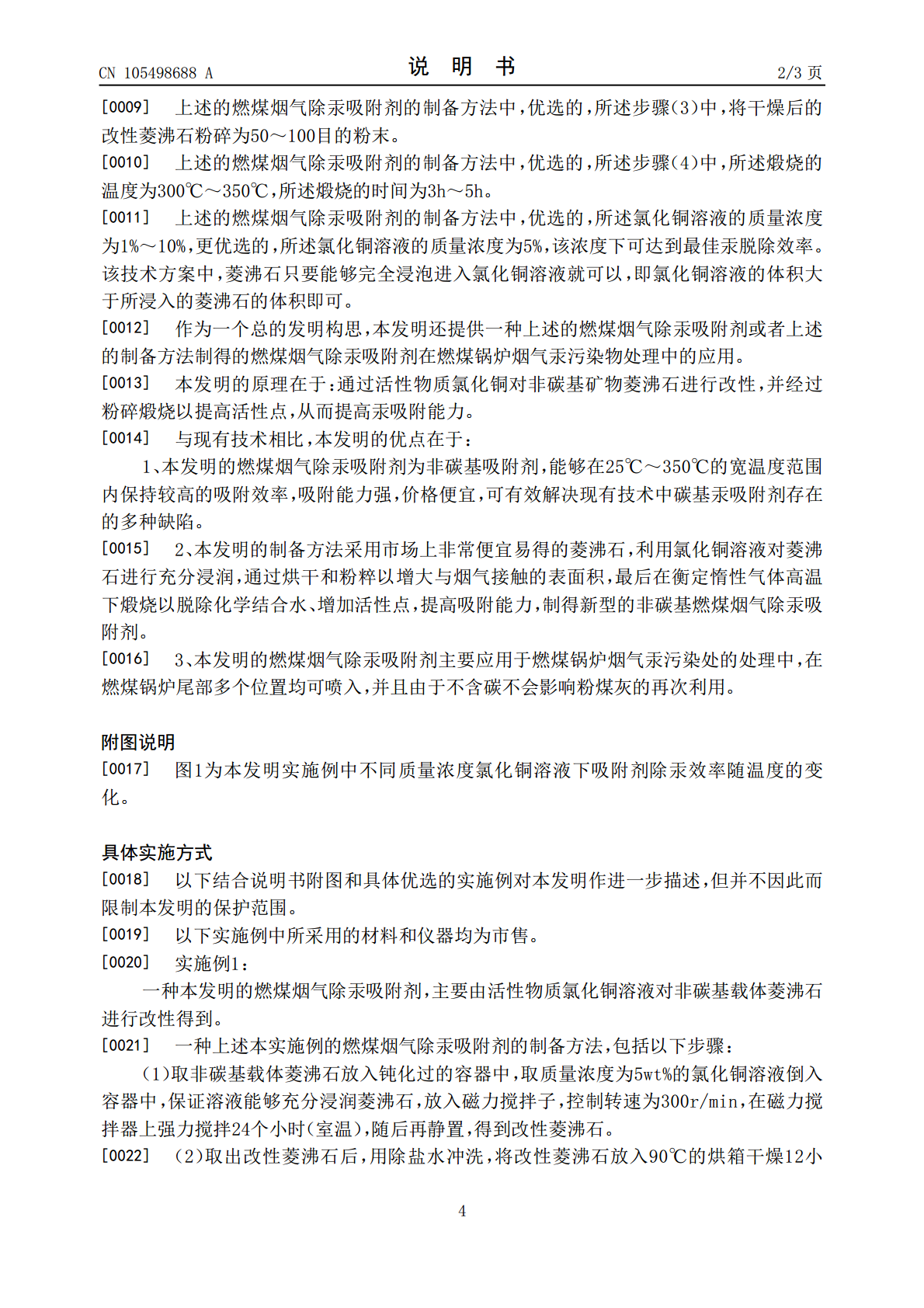

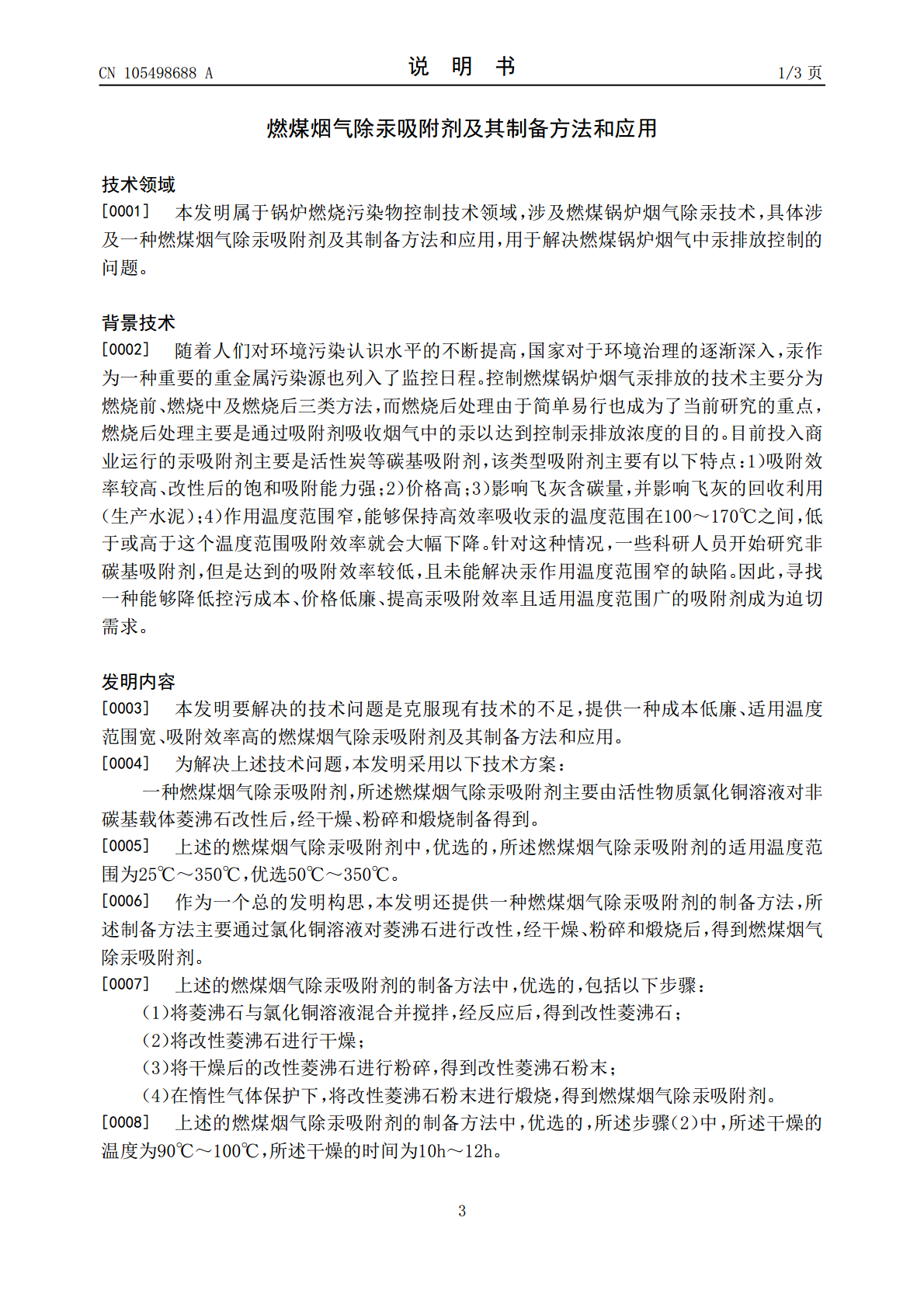

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105498688A(43)申请公布日2016.04.20(21)申请号201610050107.6(22)申请日2016.01.26(71)申请人国家电网公司地址100031北京市西城区西长安街86号申请人国网湖南省电力公司国网湖南省电力公司电力科学研究院湖南省湘电试验研究院有限公司(72)发明人于鹏峰罗光前(74)专利代理机构湖南兆弘专利事务所43008代理人赵洪黄丽(51)Int.Cl.B01J20/18(2006.01)B01J20/30(2006.01)B01D53/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称燃煤烟气除汞吸附剂及其制备方法和应用(57)摘要本发明公开了一种燃煤烟气除汞吸附剂及其制备方法和应用。该燃煤烟气除汞吸附剂主要由活性物质氯化铜溶液对非碳基载体菱沸石改性后，经干燥、粉碎和煅烧制备得到。制备方法包括氯化铜溶液对菱沸石进行改性，然后干燥、粉碎和煅烧。本发明的燃煤烟气除汞吸附剂成本低廉、适用温度范围宽、吸附能力强、吸附效率高，可有效应用于燃煤锅炉烟气汞污染物的处理。CN105498688ACN105498688A权利要求书1/1页1.一种燃煤烟气除汞吸附剂，其特征在于，所述燃煤烟气除汞吸附剂主要由活性物质氯化铜溶液对非碳基载体菱沸石改性后，经干燥、粉碎和煅烧制备得到。2.根据权利要求1所述的燃煤烟气除汞吸附剂，其特征在于，所述燃煤烟气除汞吸附剂的适用温度范围为25℃～350℃。3.一种燃煤烟气除汞吸附剂的制备方法，其特征在于，所述制备方法主要通过氯化铜溶液对菱沸石进行改性，经干燥、粉碎和煅烧后，得到燃煤烟气除汞吸附剂。4.根据权利要求3所述的燃煤烟气除汞吸附剂的制备方法，其特征在于，包括以下步骤：（1）将菱沸石与氯化铜溶液混合并搅拌，经反应后，得到改性菱沸石；（2）将改性菱沸石进行干燥；（3）将干燥后的改性菱沸石进行粉碎，得到改性菱沸石粉末；（4）在惰性气体保护下，将改性菱沸石粉末进行煅烧，得到燃煤烟气除汞吸附剂。5.根据权利要求4所述的燃煤烟气除汞吸附剂的制备方法，其特征在于，所述步骤（2）中，所述干燥的温度为90℃～100℃，所述干燥的时间为10h～12h。6.根据权利要求4所述的燃煤烟气除汞吸附剂的制备方法，其特征在于，所述步骤（3）中，将干燥后的改性菱沸石粉碎为50～100目的粉末。7.根据权利要求4所述的燃煤烟气除汞吸附剂的制备方法，其特征在于，所述步骤（4）中，所述煅烧的温度为300℃～350℃，所述煅烧的时间为3h～5h。8.根据权利要求3～7中任一项所述的燃煤烟气除汞吸附剂的制备方法，其特征在于，所述氯化铜溶液的质量浓度为1%～10%。9.根据权利要求8所述的燃煤烟气除汞吸附剂的制备方法，其特征在于，所述氯化铜溶液的质量浓度为5%。10.一种如权利要求1或2所述的燃煤烟气除汞吸附剂或者如权利要求3～9中任一项所述的制备方法制得的燃煤烟气除汞吸附剂在燃煤锅炉烟气汞污染物处理中的应用。2CN105498688A说明书1/3页燃煤烟气除汞吸附剂及其制备方法和应用技术领域[0001]本发明属于锅炉燃烧污染物控制技术领域，涉及燃煤锅炉烟气除汞技术，具体涉及一种燃煤烟气除汞吸附剂及其制备方法和应用，用于解决燃煤锅炉烟气中汞排放控制的问题。背景技术[0002]随着人们对环境污染认识水平的不断提高，国家对于环境治理的逐渐深入，汞作为一种重要的重金属污染源也列入了监控日程。控制燃煤锅炉烟气汞排放的技术主要分为燃烧前、燃烧中及燃烧后三类方法，而燃烧后处理由于简单易行也成为了当前研究的重点，燃烧后处理主要是通过吸附剂吸收烟气中的汞以达到控制汞排放浓度的目的。目前投入商业运行的汞吸附剂主要是活性炭等碳基吸附剂，该类型吸附剂主要有以下特点：1）吸附效率较高、改性后的饱和吸附能力强；2）价格高；3）影响飞灰含碳量，并影响飞灰的回收利用（生产水泥）；4）作用温度范围窄，能够保持高效率吸收汞的温度范围在100～170℃之间，低于或高于这个温度范围吸附效率就会大幅下降。针对这种情况，一些科研人员开始研究非碳基吸附剂，但是达到的吸附效率较低，且未能解决汞作用温度范围窄的缺陷。因此，寻找一种能够降低控污成本、价格低廉、提高汞吸附效率且适用温度范围广的吸附剂成为迫切需求。发明内容[0003]本发明要解决的技术问题是克服现有技术的不足，提供一种成本低廉、适用温度范围宽、吸附效率高的燃煤烟气除汞吸附剂及其制备方法和应用。[0004]为解决上述技术问题，本发明采用以下技术方案：一种燃煤烟气除汞吸附剂，所述燃煤烟气除汞吸附剂主要由活性物质氯化铜溶液对非碳基载体菱沸石改性后，经干燥、粉碎和煅烧制备得到。[0005]上述的燃煤烟气除汞
